并口LA-2116/128K逻辑分析仪
特点：主机价:1680元,配件价:300元
LA-2116/128K是连接台式计算机或笔记本电脑的便携式逻辑分析仪,它有16个通道,每通道有100Msa/s采样速率和128K的存储深度,多种触发功能，时序状态分析,便携方式，适合野外作业,软件运行在Win95/98/2000/xp平台下。
技术指标：
-
逻辑分析的操作界面是 Windows95和Windows98/2000/XP
-
高速采样速率可达100Msa/s。
-
16通道
-
每通道128K的存储深度，采样深度越深分析效果越好
-
连续可变的前/后触发位置，这种大容量的存储深度能让用户在触发点周围存储很长的数据
-
高阻抗探头减小被测电路之间的干扰(100Kohm).
-
可变的门限电压
-
状态显示
-
时序显示
-
混合方式显示.
-
高数据带宽可达30MHz.
-
外部高速时钟输入.
-
可用一个探针同时捕捉时序和状态
-

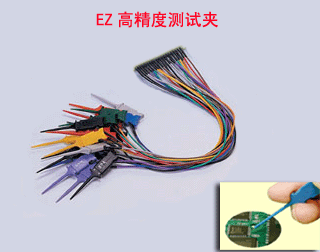

逻辑分析仪同时配备高质量的测试夹和连线
-
LA2116之所以比传统逻辑分析仪便宜，是因为当前计算机已拥有台式逻辑分析仪50%的功能。
大容量存储器帮助用户捕捉所需要的一切数据
LA2116有一个大的存储空间，这样用户能在触发点周围触发大量的事件，有时对用户来说想查明触发位置的准确事件是困难的，用我们的系统，用户无需要了解触发的准确位置，因为LA2116逻辑分析仪具有很长的存储缓冲区保存触发内容，当然用户在捕捉长的触发事件时会造成其它的分析无法进行，或在超出存储空间情况下，用户可通过提高采样速率得到更详细的内容。
借助PC机强大的功能
基于PC的仪器提供非常熟悉的接口，因为仪器使用PC机，所以通过电缆或通讯软件传输数据到PC机进行分析就是很正常的，另外基于PC仪器的优点还在于它不需要大的花费，硬件不用升级， 仅靠软件升级即可，而软件升级是免费的，通过BBS或Web下载。LA-2116逻辑分析仪充分利用大的彩色显示器显示更多的数据，显示器上不仅能以不同颜色同时显示所有16通道，而且还有足够的空间显示系统参数，用户只需用键盘输入数据，无需旋钮和多层菜单，任何参数的改变都是非常快捷的，它们根据采样缓冲区的数据变化而不断更新屏幕显示波形，所以，LA2116逻辑分析仪容易使用，直观和易学的 。
高速时钟速率使用户的测量范围加宽
理论上讲逻辑分析仪的采样速率应两倍于被测频率，但实际上，如果要达到精确的测量应四倍于被测信号，LA-2116有100MHz/秒的采样速率，因此可对数据进行细微捕捉。低的采样速率(信号质量好)高的采样速率 (有毛刺) 用户使用快的采样可以更好的捕捉毛刺。

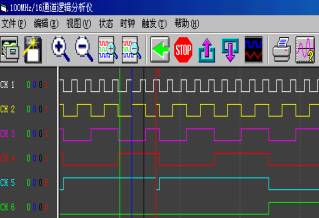

使用Windows界面观察和控制数据非常容易时序窗口
采集的数据作为时序波形来显示，每一个通道都能定义为自已喜欢的颜色和通道名称，也能观察每个游标的数值和滚动条的数值，显示窗口能被缩放，或在窗口中显示几个采样波形或整个数据缓冲区的波形。绿线表示 X 光标 兰线表示 Y 光标红线表示 触发光标（T光标）用鼠标拖动X光标或Y光标可测量波形的时间关系拖动T光标可任意设定触发位置，观测触发前后的波形。
|
|
|
通道组用十六进制显示，通道组以波形式显示
|
状态窗口 |
|
|
|
|
|
|
|
|
游标的控制和设置 |
|
|
触发方式 |
|
