特点：主机价:5900元,配件价:1000元
DSO-25216A/128K是通过USB2.0口,连接台式计算机或笔记本电脑的便携式综合逻辑分析仪,它有(16个通道逻辑分析仪+2通道示波器+125MHz频谱仪+频率计)功能,每通道有20Gsa/s等效采样,250Msa/s实时采样和每通道128K的存储深度,多种触发功能，时序、状态二种分析方法,便携方式，无源接口,适合野外作业,软件运行在Win/98/2000/XP平台下。
DSO25216A之所以比传统逻辑分析仪便宜，是因为计算机已拥有台式逻辑分析仪50%的功能。
|
|
|
|
技术指标:(中.英文界面)
|
型号: |
DSO-25216A/128K （无源） |
注释 |
|
实时采样速率 |
1Sa/s 到 250MSa/s 用 1, 2, 5 次序 |
内时钟 |
|
重复采样方式 |
500Mhz/秒 到20Ghz/秒 用 1, 2, 5 次序 |
|
|
外时钟 |
1K到180MHz |
D0通道为外时钟触发通道 |
|
记录长度 |
1K/8K/128K |
采样点 |
|
模拟通道 |
A1,A2 |
2Ch / 4Ch |
|
输入带宽 |
DC- 80MHz |
|
|
输入阻抗 |
1Mohm//15pF |
|
|
最大输入电压 |
50v(瞬态100v)(用10:1,100:1探头可增大输入电压) |
BNC 连接 |
|
灵敏度 |
5mv/每格 到 2v/每格 |
探头 1:1 |
|
触发电平 |
正向或负向调节电平 |
垂直10分区 |
|
频谱分析FFT |
120MHz(快速富立叶变换) |
|
|
频率计数器 |
最大:7位分辨率 |
|
|
X-Y绘图 |
允许绘图从一个通道到另一个通道 |
|
|
数学运算 |
波形能够相互加,减,乘,除 |
|
|
缩放功能 |
显示的波形能够放的或缩小观察 |
|
|
|
|
|
|
数字通道 |
D0-D15 (16ch) |
逻辑 Pod |
|
输入带宽 |
DC- 80MHz |
|
|
输入阻抗 |
200Kohm//4pF |
|
|
最大输电压 |
50v (瞬态100v ) |
|
|
门限电平 |
-1.8v- +5.8v |
50mv 每步变化 |
|
触发限定 |
0, 1, X (任意) 设置对所有数字通道 |
|
|
触发输入 |
逻辑分析仪的任意通道或所有通道都可做为触发输入 |
|
|
建立/保持时间 |
0ns/2ns |
|
|
数据倾斜度 |
通道和通道之间< 2ns 典型值。 |
|
|
四个搜索限定 |
用搜索功能通过采集数据进行分类是非常容易的，用户能确定一种搜索模式，包括任意显示的基址数的模糊位 ，然后可单击“ 向前forward”按钮或 “ 向后backwards”按钮进行搜索查找。 |
|
|
触发沿 |
在触发成为“真”或触发成为“假”时触发 |
|
|
触发位置 |
可以在整个数据缓冲区内的任何位置进行触发。 |
|
|
触发方式 |
单次:当触发条件满足时，捕捉一次数据缓冲区的值。 |
|
|
时序状态 |
Windows 软件16通道的数据可用时序波形显示，每个通道的颜色可以独立自调整，对每个通道名称均可用多达9个字母来显示，并能以任意序列来显示，用户也能按ASCII码二进制，八进制，十六进制，用户自定义的助记符格式整合和观察。显示A游标B游标和触发游标之间的时序。缩放比率为水平方向1/64倍至64倍，垂直方向1倍到4倍。 |
|
|
状态例表 |
Windows软件通道数据能以组的方式进行显示，并也能按二进制，十六进制，用户自定义的助记符格式显示，每个通道的数据也能按用户指定的序列来显示，显示A游标B游标和触发游标之间的时序。 |
|
|
数据存储格式 |
Windows 软件数据和设置能以后缀.DSO格式保存（用逗点分开的值）或压缩格式保存，为以后的显示和分析用，数据也能以TXT格式输出到其它程序比如：Excel, word等等 |
|
|
触发延迟 |
预触发延时大约32MB长度 |
|
|
与PC接口 |
USB1.1/USB2.0 |
|
|
尺寸 |
230mm*135mm*35mm |
|
|
价格 |
国际品质，国内价格 |
|
-
高速采样速率可达250Msa/s,等效采样:20GHz/s。
-
(16+2)通道,(16个数字通道+2个模拟通道)
-
每通道128K的存储深度，采样深度越深分析效果越好
-
连续可变的前/后触发位置，这种大容量的存储深度能让用户在触发点周围存储很长的数据
-
高阻抗探头减小被测电路之间的干扰(100Kohm).
-
可变的门限电压
-
状态显示
-
时序显示
-
混合方式显示.
-
高数据带宽可达80MHz.
-
外部高速时钟输入.
-
可用一个探针同时捕捉时序和状态
-

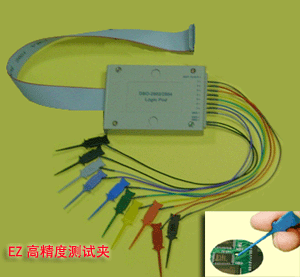

逻辑分析仪同时配备高质量的测试夹和连线
-
数字通道(逻辑分析仪通道)与模拟通道(示波器通道)交叉触发
