摇身一变的树莓派B+——红板与绿板哪个好?

2014/09/30 作者:电路设计小助手-噜咔
74
加入交流群
扫码加入
获取工程师必备礼包
参与热点资讯讨论

这段时间,说起树莓派B+,相信大家都不陌生,在爱板网先前的评测文章 不满足做一个学习玩具——树莓派B+迟来的优化 以及 功夫在细节——树莓派B+评测 中,我们详细的介绍了树莓派B+(绿板,也就是国外版)相对于树莓派B的改变与提升,现在爱板网又拿到了树莓派B+的国内版(红板),相信大家都迫切的想知道,国内版与国外版到底有没有区别?会有不同的使用感受吗?

带着这样的疑问我们先来了解下树莓派B+红板,红板是由树莓派基金会国内唯一的授权制造商Egoman生产的,采用了与绿板同样的生产制造文件,所以说有一点可以放心,至少它们的技术规格在参数上讲是一样的,主要的区别还是在于它们分属于不同的代工厂制造,made in China与made in the UK的区别。

硬件对比

当然如果说它们颜色不同,我也绝无意见,纵观板卡,红板和绿板都是基于Raspberry Pi Mode B+ V1.2版本的生产文件,仅用肉眼观察,无论是工艺与布线都是一模一样的,如下图。

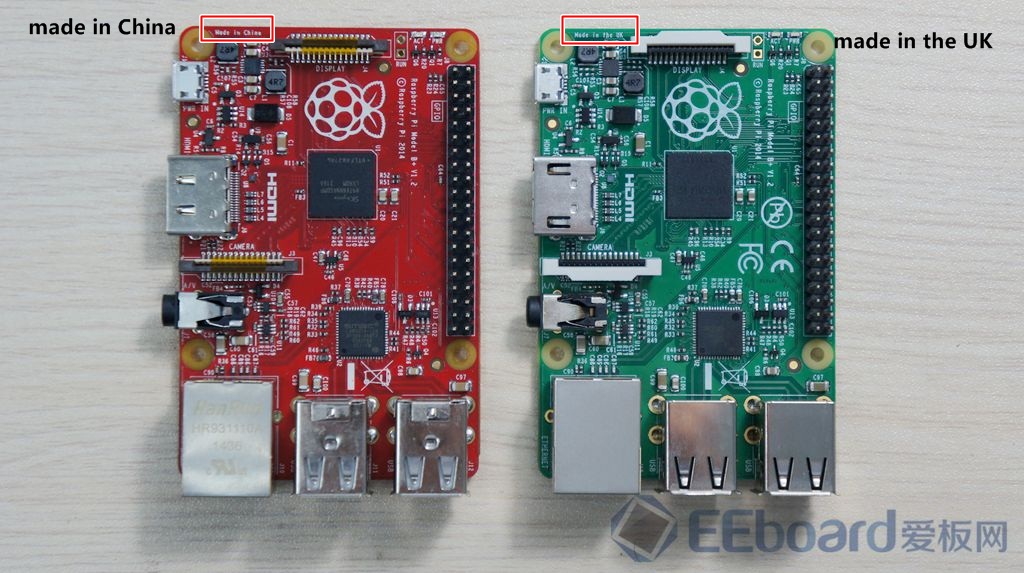

raspberryb+-1

树莓派B+红板VS绿板正面

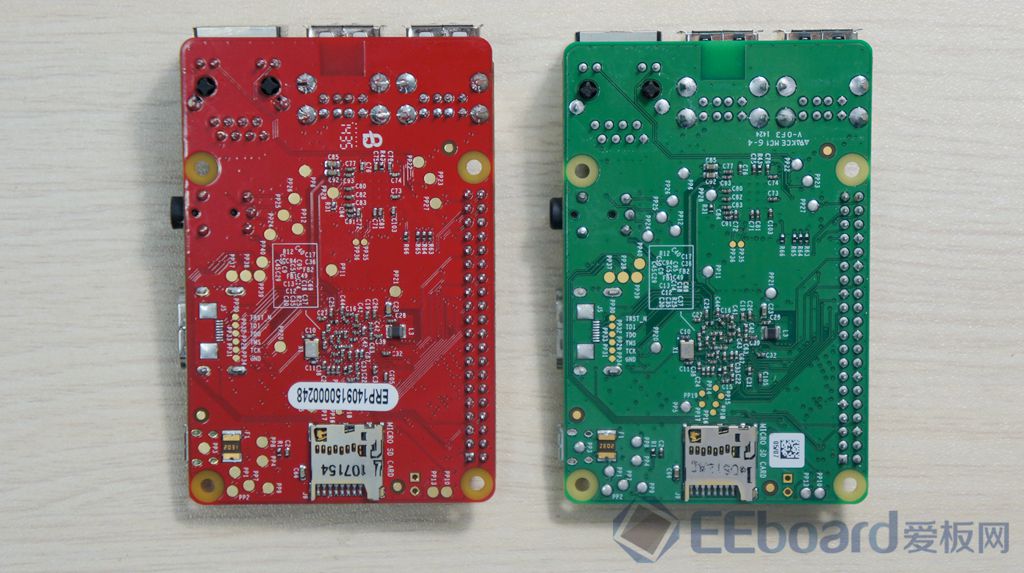

raspberryb+-2

树莓派B+红板VS绿板背面

如果说你是非常较真的人,好吧,板子在用料上确实有些“与众不同”,比如板卡正面这颗跟博通Soc堆叠在一起的内存,如下图

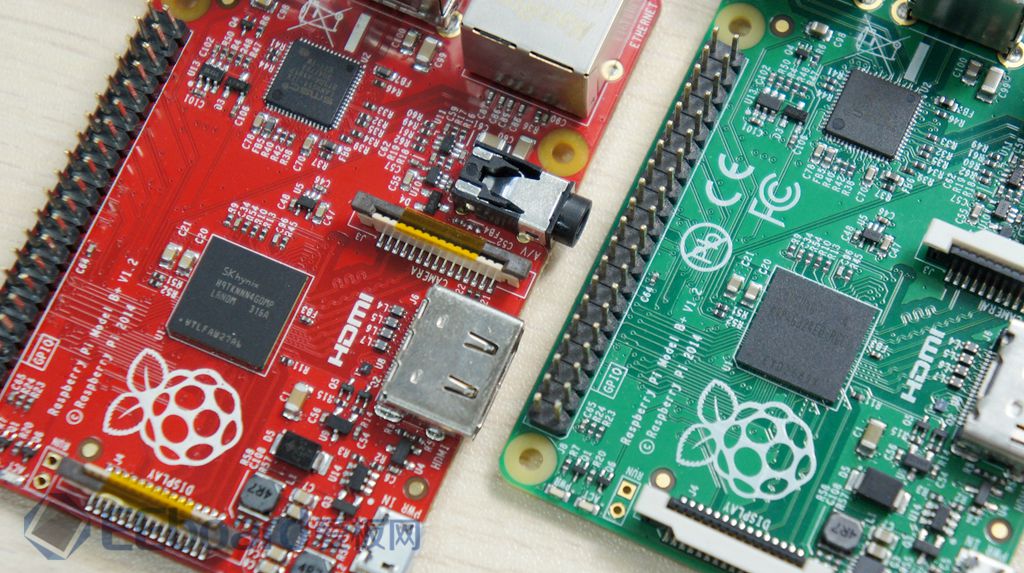

raspberryb+-6

红板使用的是海力士的内存颗粒,而绿板采用的是三星的内存颗粒,但是同为512MB大小,只不过是不一样的品牌,作为一个工程师,你应该知道,任何量产的产品在最终的物料清单BOM中总会有相应的可替换料,这是防止在实际生产中可能发生的某种物料紧缺,所以相应的代替料是顺其自然的事,哪怕是苹果公司,在iphone上使用的闪存也有不同品牌的厂家,如东芝,海力士,三星等,但是你能在使用中感受到这种差异吗?

除了主Soc,红板和绿板在其他物料的选择上也有些许不同之处,如不同品牌的以太网接口,USB接口等,这些在产品外观上就能看到,如下图

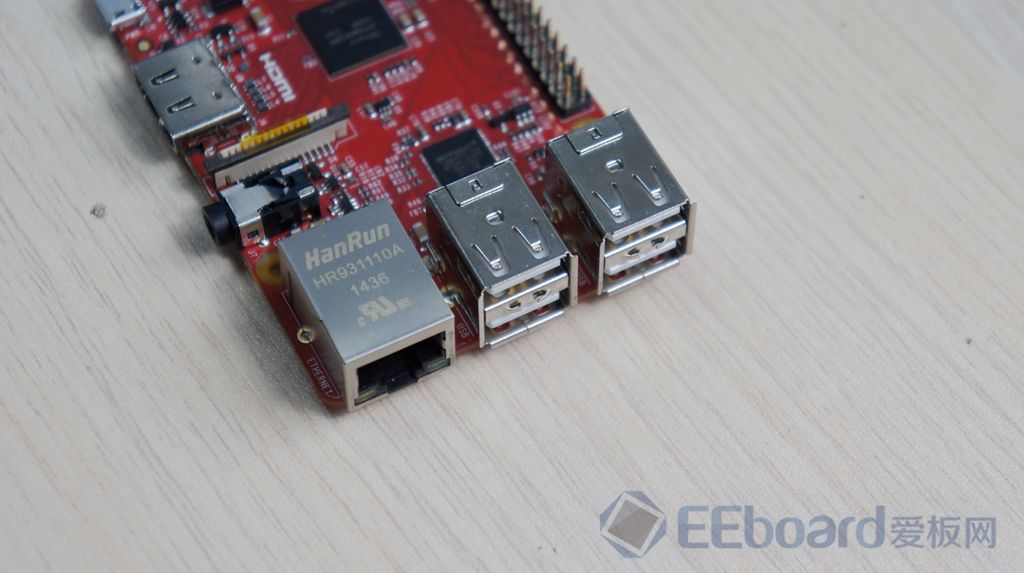

raspberryb+-7

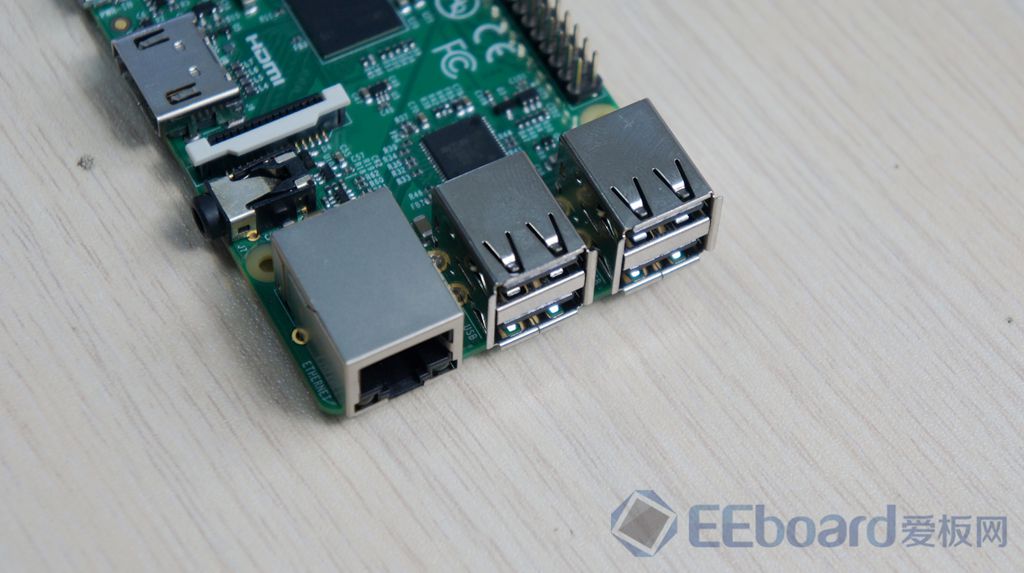

raspberryb+-8

以太网口与USB接口对比

更多红板与绿板的对比图

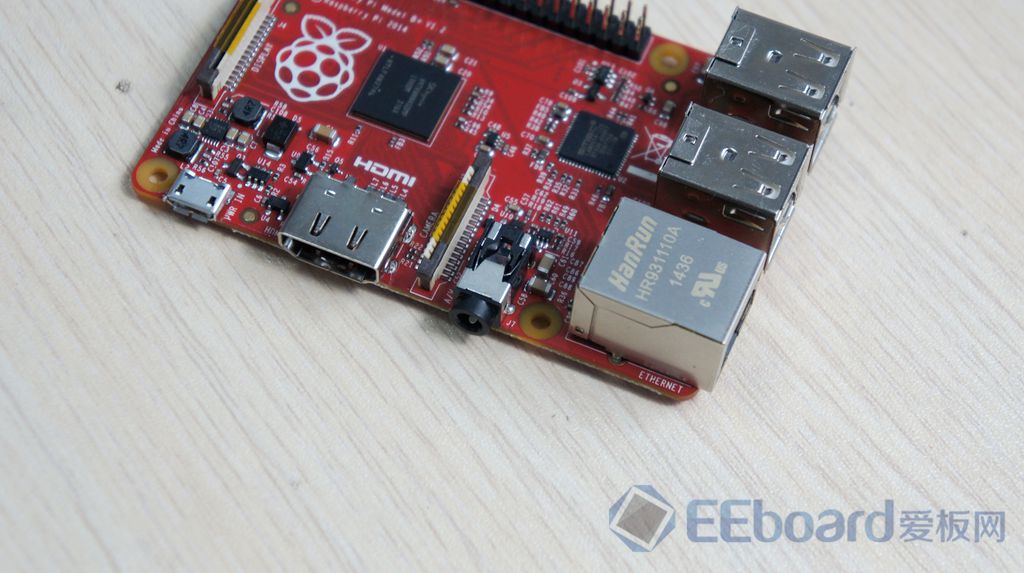

raspberryb+-9

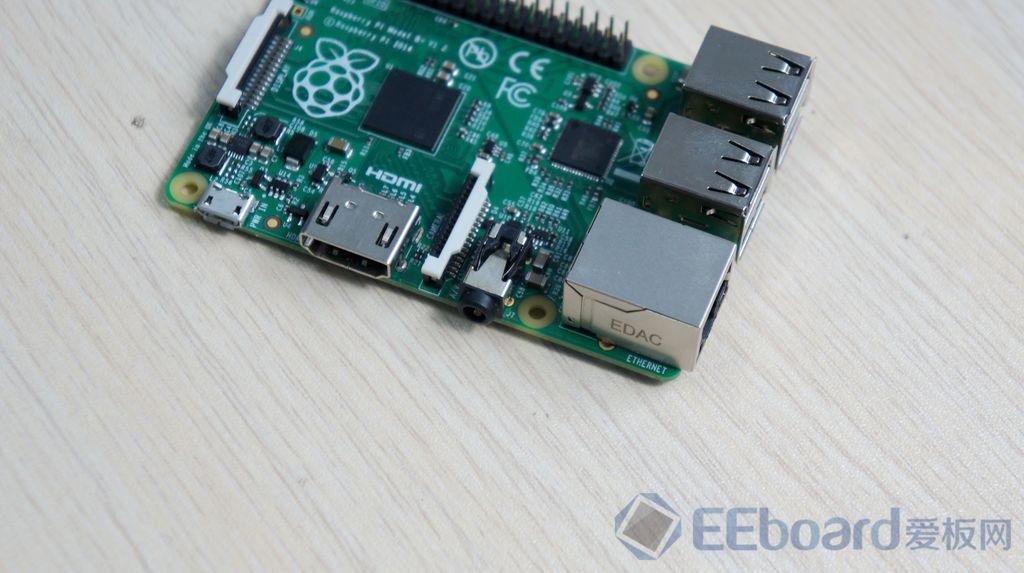

raspberryb+-10

HDMI、CSI等接口

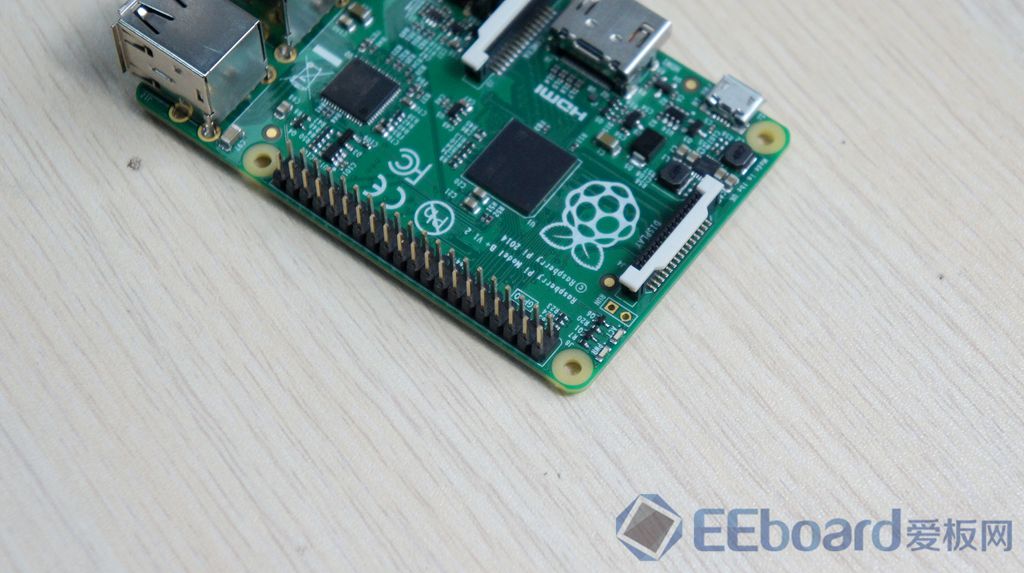

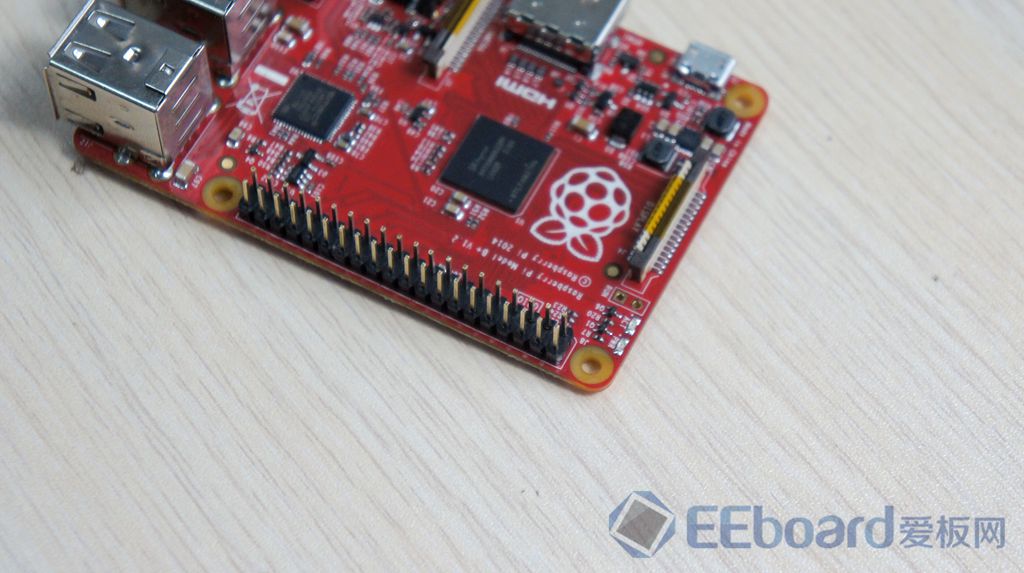

raspberryb+-11

raspberryb+-12

40PIN扩展接口

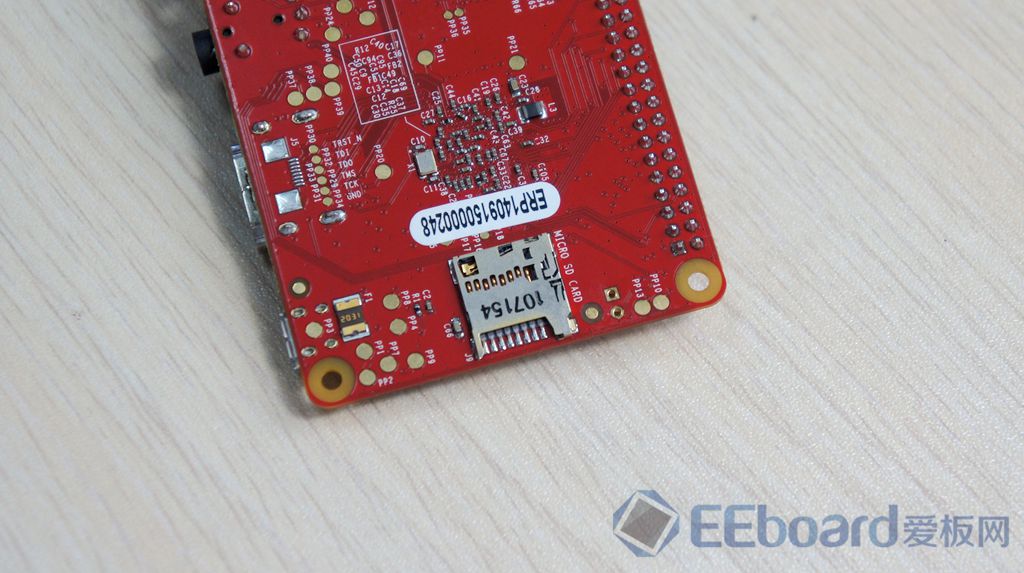

再来看下红板与绿板的背面对比

raspberryb+-13

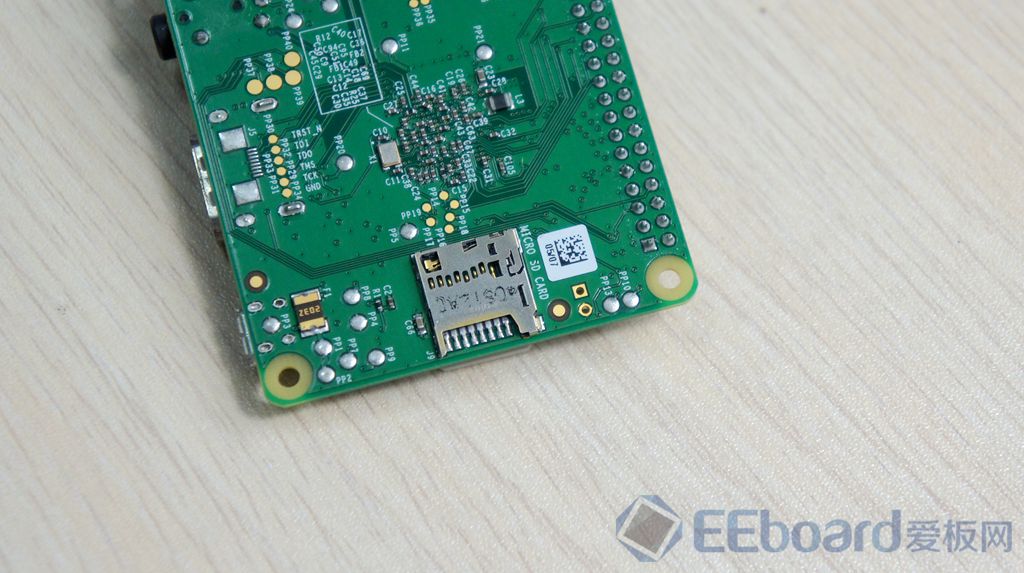

raspberryb+-14

microSD卡座,测试点等

对于“较真”的朋友,我相信你看完红板与绿板的对比后也不应该纠结,即使非要说差异,那也只体现在不同品牌的物料上,与性能和功能无关,不会影响实际体验。

使用对比

如果这都难以得到你的认可,那不妨直接对比两块板子的使用。

准备工作:

  • 除了准备红板和绿板外,其他的供电电源,外设接口,系统ROM全都一样

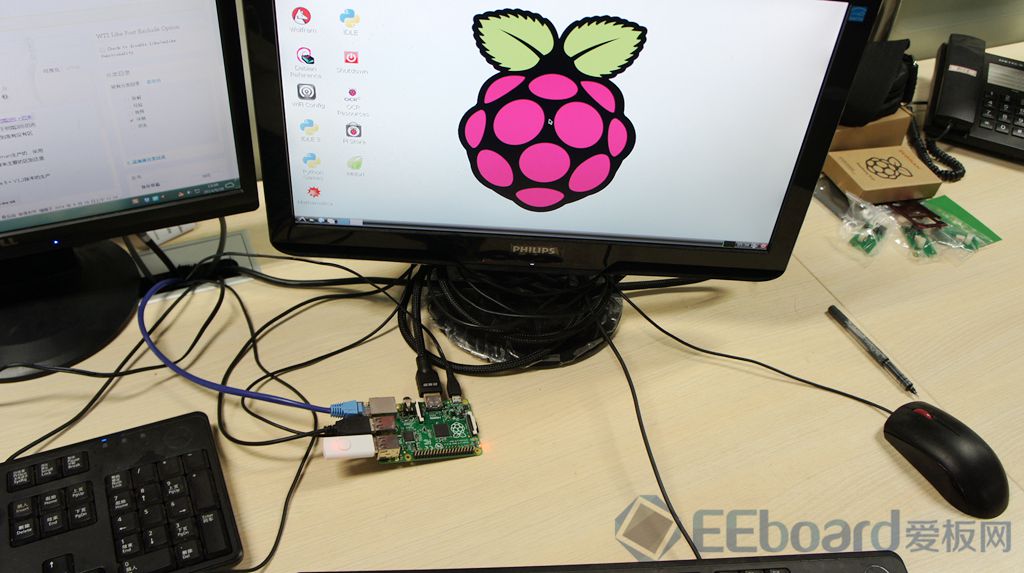

我们首先来看下绿板的开机启动

raspberryb+-15

图形界面

打开网页

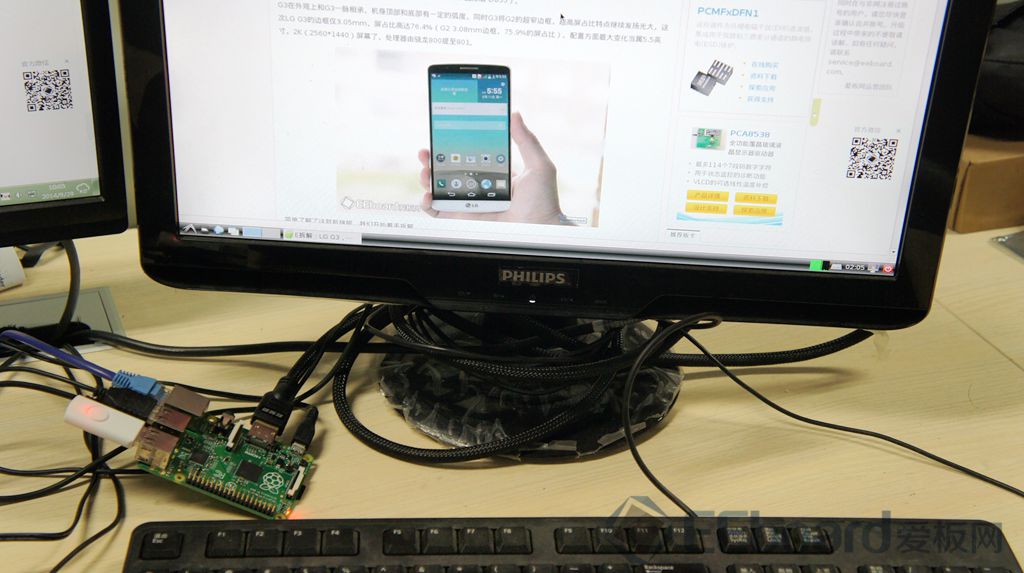

raspberryb+-19

网页浏览

播放1080p视频

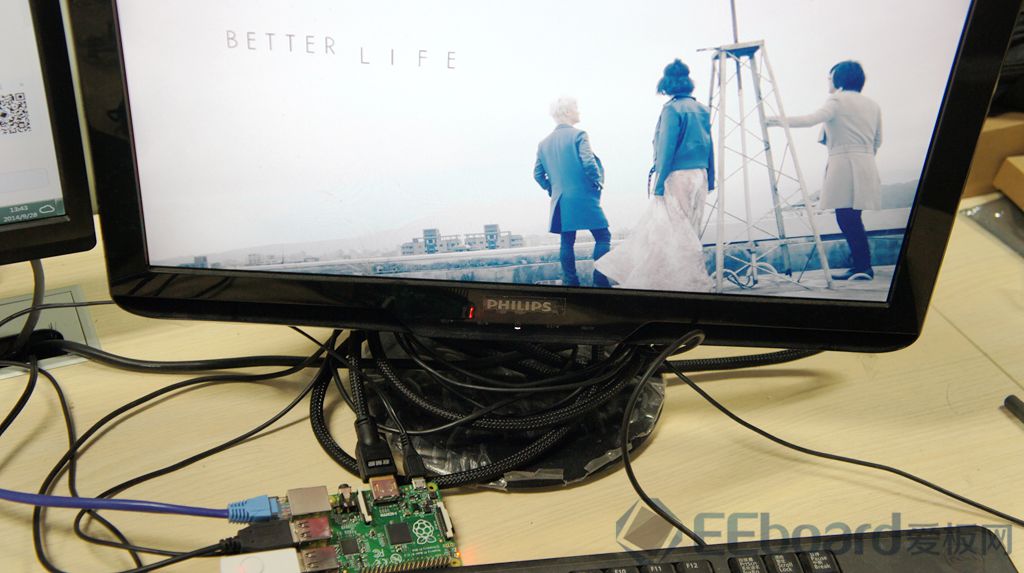

raspberryb+-16

视频播放

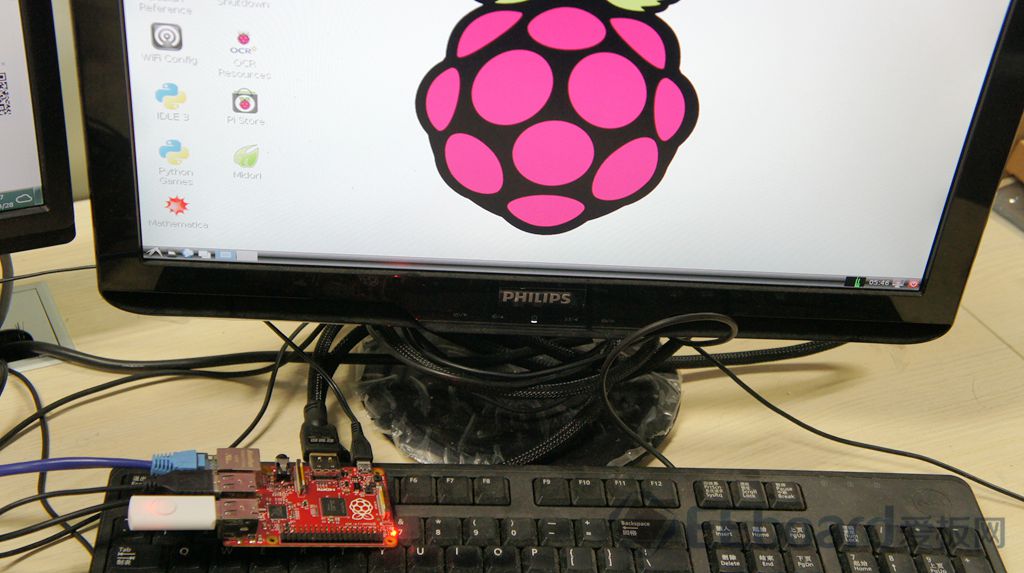

接着再来看下红板的开机启动

raspberryb+-17

图形界面

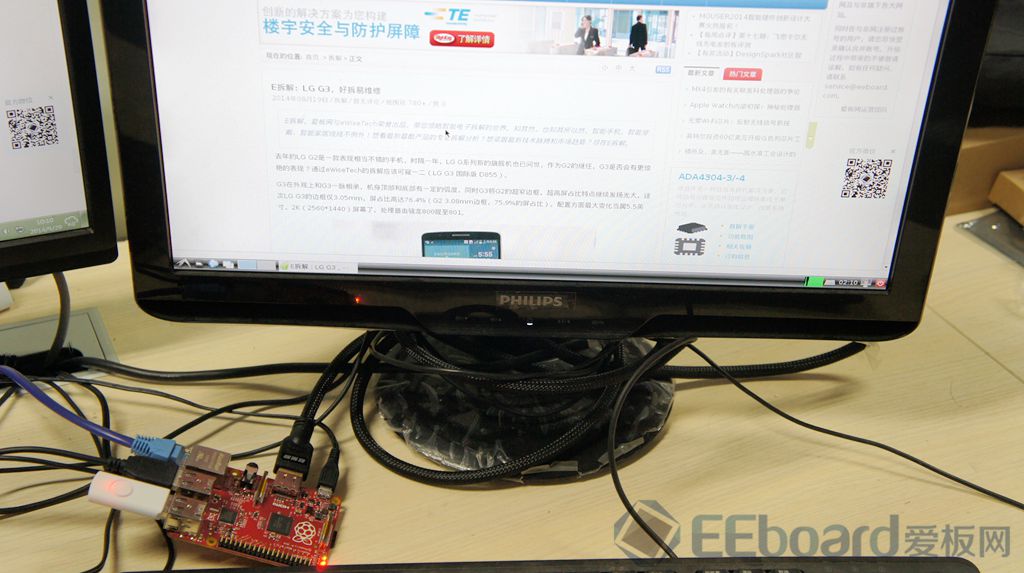

打开网页

raspberryb+-20

网页浏览

播放1080p视频

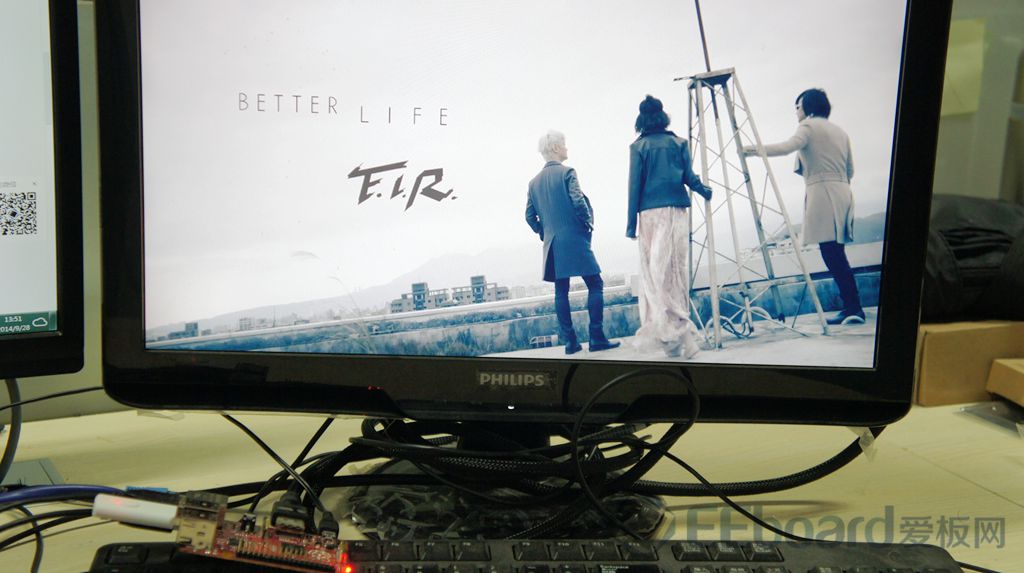

raspberryb+-18

视频播放

体验下来的感受完全是一模一样,无论是拼了命的加载网页,或是游刃有余的跑1080p视频,如果你将红板和绿板装在不同的密封盒子使用,你完全无法区分出它们在使用上有何差异。

说了那么多,仅仅表明红板与绿板本质上是没有区别的,如果真要讲一个明显的区别,那无疑是价格,红板目前在爱板网上的团购仅为199RMB,这对比绿板240RMB的价格还是相当有优势,有兴趣的不妨考虑这个本土制造的红板。

小结

介绍了树莓派B+红板与绿板的对比情况,从对比中我们看到了红板与绿板细微的“区别”,在中国,红板具有更好的服务质量,更优惠的价格,至于到底如何选择,那就是仁者见仁智者见智的问题了。唯一的,或者说,在国内你不选红板的唯一理由——那恐怕只有你不喜欢红色这一点了。

参考资料

 原创申明:本文为爱板网原创,谢绝转载!
