COB VS SMD，除了成本还有这些不同

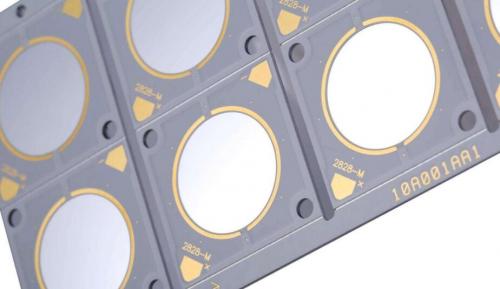

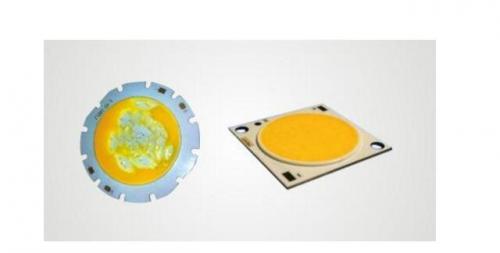

COB 封装的定义

COB 封装全称板上芯片封装（ChipsonBoard，COB），是为了解决 LED 散热问题的一种技术。相比直插式和 SMD 其特点是节约空间、简化封装作业，具有高效的热管理方式。

COB 封装即 chipOnboard，就是将裸芯片用导电或非导电胶粘附在互连基板上，然后进行引线键合实现其电气连接。如果裸芯片直接暴露在空气中，易受污染或人为损坏，影响或破坏芯片功能，于是就用胶把芯片和键合引线包封起来。人们也称这种封装形式为软包封。

COB 封装的优势

1．超轻薄：可根据客户的实际需求，采用厚度从 0．4－1．2mm 厚度的 PCB 板，使重量最少降低到原来传统产品的 1／3，可为客户显著降低结构、运输和工程成本。

2．防撞抗压：COB 产品是直接将 LED 芯片封装在 PCB 板的凹形灯位内，然后用环氧树脂胶封装固化，灯点表面凸起成球面，光滑而坚硬，耐撞耐磨。

3．大视角：COB 封装采用的是浅井球面发光，视角大于 175 度，接近 180 度，而且具有更优秀的光学漫散色浑光效果。

4．可弯曲：可弯曲能力是 COB 封装所独有的特性，PCB 的弯曲不会对封装好的 LED 芯片造成破坏，因此使用 COB 模组可方便地制作 LED 弧形屏，圆形屏，波浪形屏。是酒吧、夜总会个性化造型屏的理想基材。可做到无缝隙拼接，制作结构简单，而且价格远远低于柔性线路板和传统显示屏模组制作的 LED 异形屏。

5．散热能力强：COB 产品是把灯封装在 PCB 板上，通过 PCB 板上的铜箔快速将灯芯的热量传出，而且 PCB 板的铜箔厚度都有严格的工艺要求，加上沉金工艺，几乎不会造成严重的光衰减。所以很少死灯，大大延长了的寿命。

6、耐磨、易清洁：灯点表面凸起成球面，光滑而坚硬，耐撞耐磨；出现坏点，可以逐点维修；没有面罩，有灰尘用水或布即可清洁。

7、全天候优良特性：采用三重防护处理，防水、潮、腐、尘、静电、氧化、紫外效果突出；满足全天候工作条件，零下 30 度到零上 80 度的温差环境仍可正常使用。

SMD 的概念

SurfaceMountedDevices 的缩写，意为：表面贴装器件，它是 SMT（SurfaceMountTechnology 中文：表面黏著技术）元器件中的一种。“在电子线路板生产的初级阶段，过孔装配完全由人工来完成。首批自动化机器推出后，它们可放置一些简单的引脚元件，但是复杂的元件仍需要手工放置方可进行波峰焊。表面贴装元件在大约二十年前推出，并就此开创了一个新纪元。从无源元件到有源元件和集成电路，最终都变成了表面贴装器件（SMD）并可通过拾放设备进行装配。在很长一段时间内人们都认为所有的引脚元件最终都可采用 SMD 封装。

SMD 的特点

组装密度高、电子产品体积小、重量轻，贴片元件的体积和重量只有传统插装元件的 1/10 左右，一般采用 SMT 之后，电子产品体积缩小 40%~60%，重量减轻 60%~80%。

可靠性高、抗振能力强。焊点缺陷率低。

高频特性好。减少了电磁和射频干扰。

易于实现自动化，提高生产效率。降低成本达 30%~50%。节省材料、能源、设备、人力、时间等。

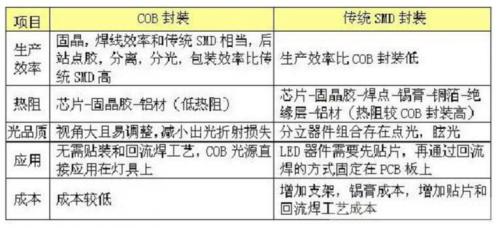

COB 封装和 SMD 封装区别

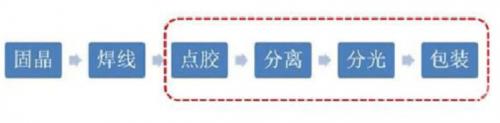

1. 生产制造效率对比

COB 封装在生产流程上和传统 SMD 生产流程基本相同，在固晶，焊线流程上和 SMD 封装效率基本相当，但是在点胶，分离，分光，包装上，COB 封装的效率，要比 SMD 类产品高出很多，传统 SMD 封装人工和制造费用大概占物料成本的 15%，COB 封装人工和制造费用大概占物料成本的 10%，采用 COB 封装，人工和制造费用可节省 5%。

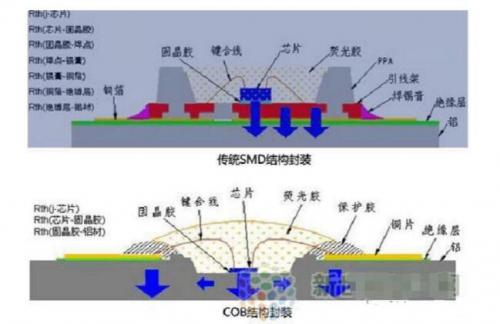

2. 低热阻

传统 SMD 封装应用的系统热阻为：芯片 - 固晶胶 - 焊点 - 锡膏 - 铜箔 - 绝缘层 - 铝材。COB 封装的系统热阻为：芯片 - 固晶胶 - 铝材。COB 封装的系统热阻要远低于传统 SMD 封装的系统热阻，大幅度提高了 LED 的寿命。

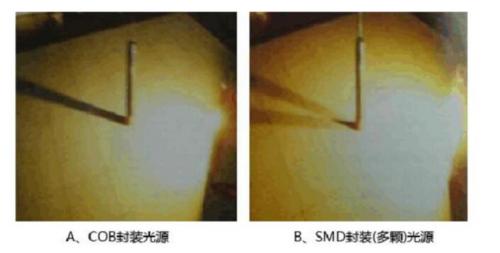

3. 光品质

传统 SMD 封装通过贴片的形式将多个分立的器件贴在 PCB 板上形成 LED 应用的光源组件，此种做法存在点光，眩光以及重影的问题。而 COB 封装由于是集成式封装，是面光源，视角大且易调整，减少出光折射的损失。

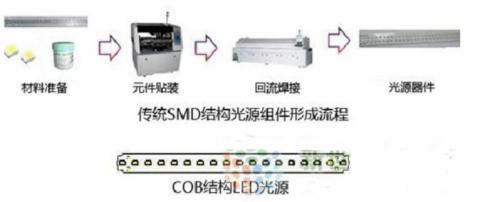

4. 应用（以日光灯管 COB 为例）

从上图可以看出 COB 光源在应用端省去了贴片和回流焊的流程，大幅度降低了应用端生产和制造流程，同时可省去相应的设备，生产制造设备投入成本更低，生产效率更高。以目前制造 1.2m2000LM 日光灯管为例，约需 288pcs3528 光源，贴装费用约为 0.01 元 RMB/pcs，一条 1.2m 日光灯管贴片贴装费用为

288*0.01=2.88 元，如使用 COB 光源将省去这笔费用。

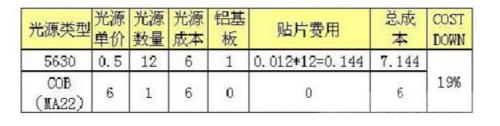

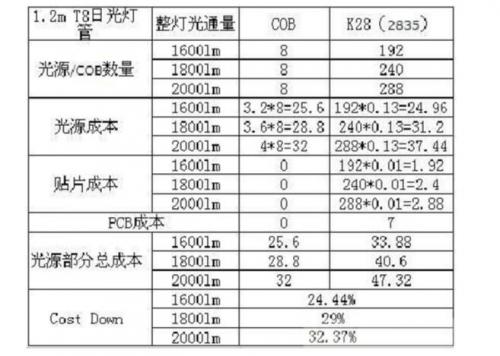

5. 成本对比

（1）以 1.2m 日光灯管为例（光源部分）
