音响是咋工作的？看完你就懂了

什么是音响

音响指除了人的语言、音乐之外的其他声响，包括自然环境的声响、动物的声音、机器工具的音响、人的动作发出的各种声音等。



音响大概包括功放、周边设备(包括压限器、效果器、均衡器、VCD、DVD 等)、扬声器(音箱、喇叭)、调音台、麦克风、显示设备等等加起来一套。其中，音箱就是声音输出设备、喇叭、低音炮等等。一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。技术的的发展历史可以分为电子管、晶体管、集成电路、场效应管四个阶段。



音响组成部分

音响设备大概包括功放、周边设备(包括压限器、效果器、均衡器、激励器等)、扬声器(音箱、喇叭)、调音台、声源(如麦克风、乐器、VCD、DVD)显示设备等等加起来一套。其中，音箱就是声音输出设备、喇叭、低音炮等等，一个音箱里包括高、低、中三种扬声器，三种但不一定就三个。



音响电路原理图



音箱的工作原理

要知道音箱发声的原理，我们首先需要了解声音的传播途径。声音的传播需要介质(真空不能传声);声间要靠一切气体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。就好比水波，你往平静的水面上抛一个石子，水面就有波浪，再由对岸传播到 4 周;声波也是这样形成的。声波的频率在 20——20，000Hz 范围内，能够被人耳听到;低于或高于这个范围，人耳都听不到。波与声波的传播方式是一样的，通过介质的传播，人耳才能听到声音。声波可以在气体、固体、液体中传播。





下面在来说说喇叭的工作原理。喇叭是把电信号转换为声信号的一种装置，它由线圈、磁铁、纸盆等组成。由放大器输出大小不等的电流(交流电)通过线圈在磁场的作用下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空气，从而发出声音。



喇叭的发声原理

当喇叭接收到由音源设备输出的电信号时，电流会通过喇叭上的线圈，并产生磁场反应。而通过线圈的电流是交变电流，它的正负极是不断变化的;正极和负极相遇会相互吸引，线圈受到喇叭上磁铁的吸引向后(箱体内)运动;正极和正极相遇则相互排斥，线圈向外(箱体外)运动。这一收一扩的节奏会产生声波和气流，并发出声音，它和我们讲话的喉咙振动是同样的效果。



频率响应曲线 SPLvsFreq

人耳所能听到的频率范围为 20Hz─20KHz，(《20hz 称为次声，》20KHz 称为超声)图标纵坐标─表示声压级，单位是 dB。图标横坐标─表示频率，单位是 Hz。





上图为低音单体频响曲线，右侧为高音单体，包含左右的是音箱。从频响曲线可以知道几个重要参数：



特性灵敏度(SPL)：以一瓦电功率，在一米距离处所测得的声压，并由频响曲线取四个点所得平均值即为平均音压。



有效频率范围(F0~20KHz)：可由 SPL-10dB，这样一条直线与曲线相交两点，这两点之间就是有效频率范围。如上图音箱的有效频率范围是 45Hz─20KHz，低音单体有效频率范围是 40Hz─3KHz，高音单体有效频率范围则是 1800Hz─20KHz。频响曲线越平直越好，带宽则越宽越好。

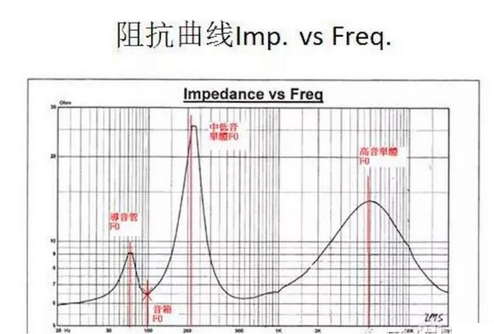

从阻抗曲线可以知道几个重要参数：



阻抗值(Ohm)：



图示波峰过后最低点对应纵坐标即为阻抗值。



最低共振周波数(F0)：



单体喇叭(单峰)─以阻抗曲线波峰对应横坐标的点即为 F0。音箱喇叭(双峰)─以阻抗曲线第一波峰与第二波峰间的波谷对应横坐标的点即为 Fb，第一波峰为导音管 F0，第二波峰则为单体 F0。音箱喇叭+高音单体(三峰)─仍以阻抗曲线波峰与波峰间的波谷对应横坐标的点即为 Fb，第三波峰即为高音单体的 F0。



1. 直流阻抗(Ohm)：



以静态扬声器来测其阻抗，所以求的的结果是直流阻抗，就是音圈上所绕的铜线总长的阻抗值。直流阻抗不受频率的影响。



2. 交流阻抗(Ohm)：



在动态的扬声器，即通电以后所求得的交流阻抗值。



(通常对音圈的公差要求是±15%。)



3. 标准输入功率(W)：就是扬声器的额定承受功率，为保证值。



4. 最大输入功率(W)：指扬声器的最大承受功率，仅承受 1 秒内峰值电压，非保证值。



5. 出力音压，又称灵敏度(dB)：





灵敏度也叫特性灵敏度，一般规定为扬声器放在消声室隔板上输入端加上相当于在额定阻抗上一瓦电功率的信号电压时，在参考轴上离参考点一米处产生的音压时，用分贝“(dB)”单位表示特性灵敏度。扬声器灵敏度高低与扬声器振动系统的性能及气隙中磁感应强度的大小有较大关系。



6、极性：



在扬声器的输入端加上脉冲直流信号，如果振摸向前推动，则与直流电压正端相接的为喇叭的正极，反之为负极，如果接反，则喇叭振动的相位将不正确。



音响遥控电路图

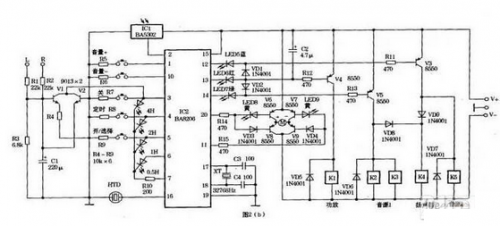

接收和主控电路原理如图 2 所示。IC2 为风扇电路芯片。本文将其工作原理介绍如下。





1. 手控 / 遥控：按图 1 中的遥控键实现手控 / 遥控，方便使用。

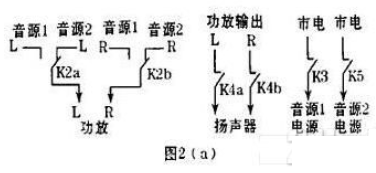

2. 音源选择：按开 / 选择键，IC2 第 13 脚先输出低电平，使红色 LED6 点亮作电源接通显示，并使 V4 导通，K1 得电吸合，将功放电源接通。3 秒后第 13 脚恢复为高电平，第 14 脚转为低电平，使绿色 LED7 点亮作音源 1 接通显示，V5 导通，使 K2、K3 得电吸合，接通图 2(a)中的音源 1 信号和电源。因 VD2 作用，V4 仍导通，使 K1 吸合接通功放电源。同时经 VD8 也使 K4 得电吸合接通扬声器。





若要使用音源 2，则需再按一下开 / 选择键，IC2 第 14 脚又恢复为高电平而第 12 脚则为低电平。蓝色 LED5 点亮作音源 2 显示，并使 V3 导通，K5 得电吸合接通音源 2 电源，再经 VD9 使 K4 吸合接通扬声器。此时 K2 释放接通音源 2 的信号，K3 释放断开音源 1 的电源。



想要静音只需按开 / 选择键，使红色 LED6 常亮即可。



因 BA8206 具有记忆功能，下次开机时会自动恢复上次关机前的工作状态。如在关机前是听音源 2，则下次开机先由第 13 脚为低电平，3 秒后第 12 脚转为低电平接通音源 2，方便使用而不必每次开机都重新选择音源。



3. 音量遥控：图 2b 中 IC2 第 20、11 脚为独立的两个双稳态输出端，调音量大小时如按一下音量+键，IC2 第 20 脚输出低电平，使 V8、VD3 截止，LED8 点亮作显示，并使 V6 导通。电源 V+经 V6、音量电机 M 和 V9 到电源 V-，实现音量增加。如按一下音量 - 键，则 IC2 第 11 脚为低电平，使 V9、VD4 截止，LED9 点亮作显示，并使 V7 导通。电源 V+经 V7、音量电机和 V8 到电源 V-。使电机反转达到音量减小目的。





以上调音量大小到合适时。需再按一下音量+或 - 键，使第 20 或第 11 脚恢复为高电平即可。平时 V8、V9 和 VD3、VD4 均导通，因 V6、V7 截止，所以音量电机无电流通过而停转。



4. 延时关机：在开机后按定时键可使延时关机时间从 0.5-7.5 小时累加，LED1～LED4 作相应显示。延时过程中 LED1～LED4 会作相应递减显示，结束时全部熄灭，非常直观。该功能很适合夜晚使用。



5 开关机场声器保护：每次开机总是 IC2 第 13 脚先输出低电平接通功放电源，3 秒后再接通所选择的音源 1 或 2，并使 K4 吸合接通扬声器，避免了开机时对扬声器的电流冲击。关机时第 12、13、14 脚同时为高电平，但因 VD1 或 VD2 的作用，C2 充电为低电平，使 V4 仍导通，使功放电源接通，此时音源 1 或 2 及扬声器已断开，同样避免了关机时对扬声器的电流冲击。按图中 C2 的容值，3 秒钟后才使 V4 截止而关断功放电源。



保护电路：从功放输出中点引出经 R1、R2 和 R3 分压后，无论功放中点正偏或负偏达到 2V 时，V1 或 V2 就导通，将 IC2 第③脚对地实现关机保护目的。



6. 声光显示：图中各种控制功能均有相应的 LED 显示。上面已介绍。同时，HTD 均会鸣叫一声，很直观。



图 2b 中的 IC1 为红外接收头，图 1 中的 LED 作按键遥控发射显示。各种颜色 LED 均选中 3mm 高亮度发光管。
