大咖秀 | PLD/FPGA结构与原理，其实很简单

一 . 基于乘积项（Product-Term)的 PLD 结构

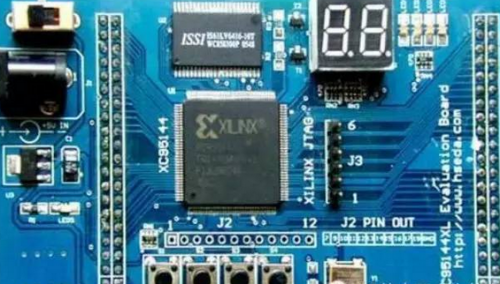

采用这种结构的 PLD 芯片有：Altera 的 MAX7000，MAX3000 系列（EEPROM 工艺）,Xilinx 的 XC9500 系列（Flash 工艺）和 Lattice,Cypress 的大部分产品（EEPROM 工艺）

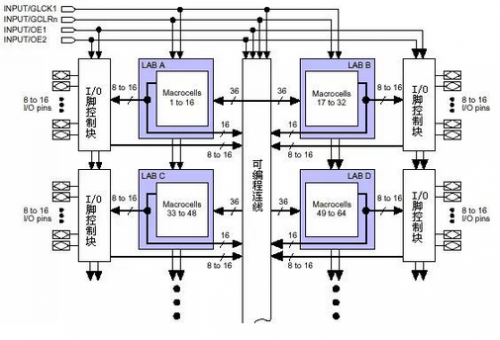

我们先看一下这种 PLD 的总体结构（以 MAX7000 为例，其他型号的结构与此都非常相似）：



图 1 基于乘积项的 PLD 内部结构



这种 PLD 可分为三块结构：宏单元（Marocell)，可编程连线 （PIA)和 I/O 控制块。 宏单元是 PLD 的基本结构，由它来实现基本的逻辑功能。图 1 中兰色部分是多个宏单元的集合（因为宏单元较多，没有一一画出）。可编程连线负责信号传递，连 接所有的宏单元。I/O 控制块负责输入输出的电气特性控制，比如可以设定集电极开路输出，摆率控制，三态输出等。 图 1 左上的 INPUT/GCLK1，INPUT/GCLRn,INPUT/OE1,INPUT/OE2 是全局时钟，清零和输出使能信号，这几个信号有专用连线与 PLD 中每个宏单元相连，信号到每个宏单元的延时相同并且延时最短。



宏单元的具体结构见下图：



图 2 宏单元结构



左侧是乘积项阵列，实际就是一个与或阵列，每一个交叉点都是一个可编程 熔丝，如果导通就是实现“与”逻辑。后面的乘积项选择矩阵是一个“或”阵列。两者一起完成组合逻辑。图右侧是一个可编程 D 触发器，它的时钟，清零输入都可 以编程选择，可以使用专用的全局清零和全局时钟，也可以使用内部逻辑（乘积项阵列）产生的时钟和清零。如果不需要触发器，也可以将此触发器旁路，信号直接 输给 PIA 或输出到 I/O 脚。



二 . 乘积项结构 PLD 的逻辑实现原理

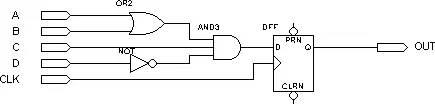

下面我们以一个简单的电路为例,具体说明 PLD 是如何利用以上结构实现逻辑的，电路如下图：



图 3



假设组合逻辑的输出(AND3 的输出)为 f，则 f=(A+B)*C*(!D)=A*C*!D + B*C*!D ( 我们以!D 表示 D 的“非”）



PLD 将以下面的方式来实现组合逻辑 f:



图 4



A,B,C,D 由 PLD 芯片的管脚输入后进入可编程连线阵列 （PIA)，在内部会产生 A,A 反,B,B 反,C,C 反,D,D 反 8 个输出。图中每一个叉表示相连（可编程熔丝导通），所以得到：f= f1 + f2 = (A*C*!D) + (B*C*!D) 。这样组合逻辑就实现了。 图 3 电路中 D 触发器的实现比较简单，直接利用宏单元中的可编程 D 触发器来实现。时钟信号 CLK 由 I/O 脚输入后进入芯片内部的全局时钟专用通道，直接连接 到可编程触发器的时钟端。可编程触发器的输出与 I/O 脚相连，把结果输出到芯片管脚。这样 PLD 就完成了图 3 所示电路的功能。（以上这些步骤都是由软件自 动完成的，不需要人为干预）



图 3 的电路是一个很简单的例子，只需要一个宏单元就可以完成。但对于一个复杂的电路，一个宏单元是不能实现的，这时就需要通过并联扩展项和共享扩展项将多个宏单元相连，宏单元的输出也可以连接到可编程连线阵列，再做为另一个宏单元的输入。这样 PLD 就可以实现更复杂逻辑。



这种基于乘积项的 PLD 基本都是由 EEPROM 和 Flash 工艺制造的，一上电就可以工作，无需其他芯片配合。
