PC电源接口入门篇：如何正确连接？

你有想过电源上的那些接口都是什么接口吗?

可能有些玩家会认为，这个电源接口是什么的问题，还会有人不知道吗?对于熟悉 PC 玩家来说，这个当然不是什么问题，你甚至可以闭着眼睛都可以正确连接 PC 电源的，不过对于刚入门的玩家来说，他们可能连 PC 电源有多少种接口都还摸不清楚，这个时候正确认识 PC 电源的各个接口就显得很重要了。

首先我们从 PC 电源必备的接口开始讲起，第一个要讲的是体积最大的 24Pin 主供电接口，它也叫做 24Pin 主板供电接口，之所以这么叫是因为其是直接插入主板上的，是最主要的 PC 供电接口。

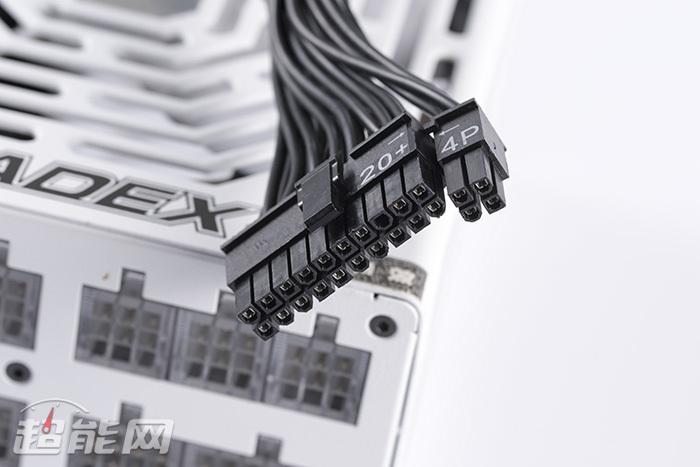

电源 24Pin 主供电接口

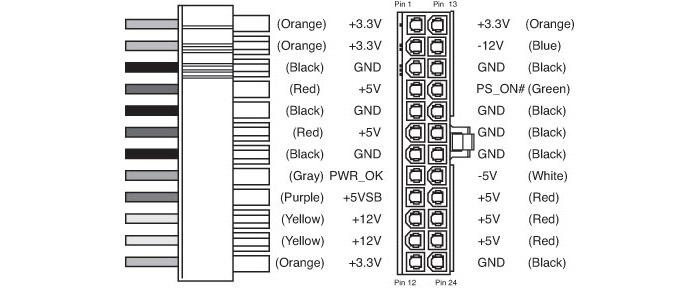

24Pin 主板电源接口定义

电源的 24Pin 主供电接口共计有 2 组+12V 供 3 电、5 组+5V 供电和 4 组+3.3V 供电，每组供电的最大传输电流一般为 6A，因此 24Pin 主供电接口的+12V、+5V 和+3.3V 供电的最大功率分别为 144W、150W 和 79.2W。

值得注意的是现在 24Pin 主供电接口分为两种结构，一种是整体式的 24Pin，另一种是分离式的 20+4Pin，两种接口的 24Pin 主供电接口都适用于现在的主板，性能上并无区别，后者之所以采用分离式的设计主要是为了兼容以前采用 20Pin 供电接口的老式主板，不过这样的主板早已被市场淘汰，因此现在不少电源都会直接使用整体式设计的 24Pin 主供电接口。

ATX 12V 4Pin 及 ATX12V/EPS 12V 4+4/8Pin 接口：CPU 供电的来源

由于 24Pin 主供电接口所提供的+12V 供电功率有限，因此现在的 CPU 都采用了独立接口来获取+12V 供电，而负责给 CPU 供电的就是电源上的 ATX 12V 4Pin 或 EPS 12V 4+4/8Pin 接口，也就是我们常说的 CPU 4Pin/4+4Pin/8Pin 供电接口。

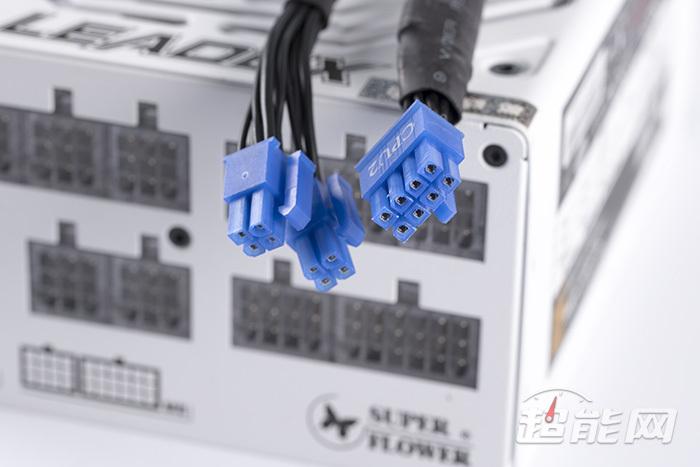

CPU 4+4Pin 与 CPU 8Pin 供电接口

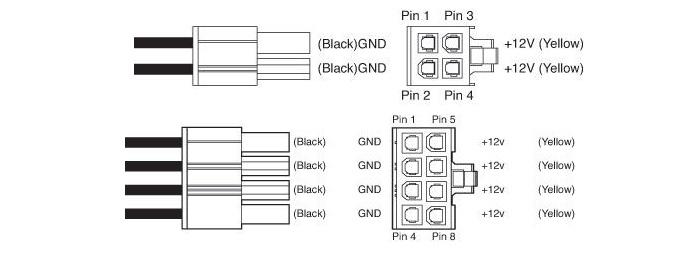

ATX 12V 4Pin 及 ATX12V/EPS 12V 4+4Pin 接口定义

CPU 供电接口有 4Pin、4+4Pin 和 8Pin 等三种， 其中 4+4Pin 和 8Pin 本质上是同一个接口，他们之间仅仅是分离式设计和整合式设计的不同，是出于兼容性的考虑，性能上并无差异。CPU 4Pin 供电接口包含有两路+12V 供电，而 4+4Pin/8Pin 供电则有 4 组+12V 供电，前者每组供电的最大传输电流一般为 8A，后者每组最大传输电流一般为 7A，因此 CPU 4Pin 供电接口的最大供电功率为 192W，而 CPU 4+4Pin/8Pin 供电接口则为 336W。

值得注意的是，由于 CPU 并不直接使用+12V 供电，而是需要通过开关电源电路将+12V 转换为自己的工作电压，因此这里面还存在着转换效率，因此部分高端处理器虽然可以使用 CPU 4Pin 进行供电，但是考虑到工作稳定以及超频等需要，部分高端处理器大都需要用到 4+4Pin 或者 8Pin 的 CPU 供电接口，后者的供电功率更加充足，因此大家在组装高端平台的时候，务必要注意选用的电源以及主板是否提供 4+4Pin 或 8Pin 的 CPU 供电接口。

PCI-E 6Pin/6+2Pin 接口：显卡供电的重要来源

与 CPU 供电的做法相同，现在独立显卡已经不仅仅是从主板插槽上取电，为了满足 GPU 对供电的高需求，现在主流或以上级别的显卡大都需要使用外部供电，而这个供电接口则是大家熟悉的 PCI-E 供电接口，主要是有 6Pin 和 6+2Pin 两种。

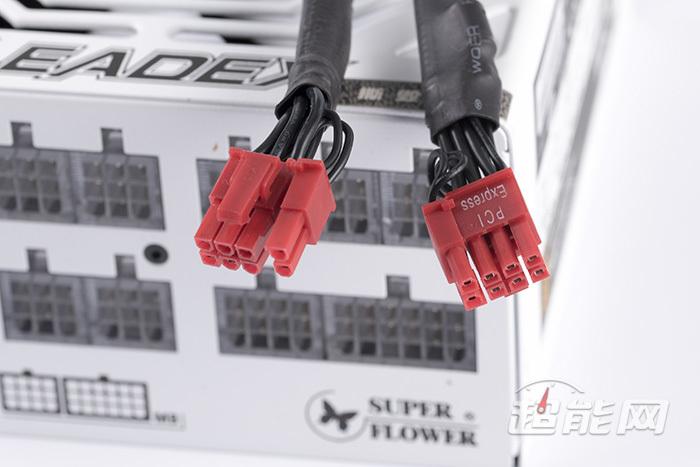

PCI-E 6+2Pin 接口

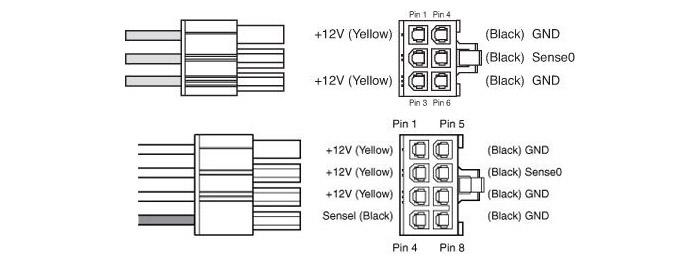

PCI-E 6Pin/6+2Pin 接口定义

PCI-E 6+2Pin 供电接口本质上就是 8Pin 供电接口，同样是分离式和整体式的区别，不存在性能上的差异，仅仅是出于兼容性和多用性的考虑，因此现在电源上基本只有 6Pin 和 6+2Pin 两种 PCI-E 显卡供电接口。PCI-E 供电接口 主要提供+12V 供电，其中 PCI-E 6Pin 供电有 2 组+12V 供电，而 PCI-E 6+2Pin 则有 3 组+12V 供电，一般而言每组能承担 8A 供电，因此 PCI-E 6Pin 供电的最大输出功率为 192W，而 PCI-E 6+2Pin 的有 288W。

然而这是 PCI-E 6Pin 以及 PCI-E 6+2Pin 接口最大传输功率的物理值，并不是 PCI-E 规范中的限定值。实际上按照 PCI-E 规范的要求，单个 PCI-E 6Pin 的供电功率不得大于 75W，单个 PCI-E 6+2Pin/8Pin 的供电功率不得大于 150W，这些规范中的数字都远小于接口的实际物理上限。

D 型大 4Pin 接口与 SATA 电源接口：硬盘以及各种外设的供电就靠它们了

上面说到 24Pin 主供电接口、CPU 供电接口以及 PCI-E 供电接口都是 PC 中的供电大户，它们对应也是 PC 中最重要的硬件。不过要从用途上来说的话，下面要说到的 D 型大 4Pin 接口以及 SATA 接口就更为广泛了，因为硬盘以及各种外设的供电都基本依赖这两个接口。

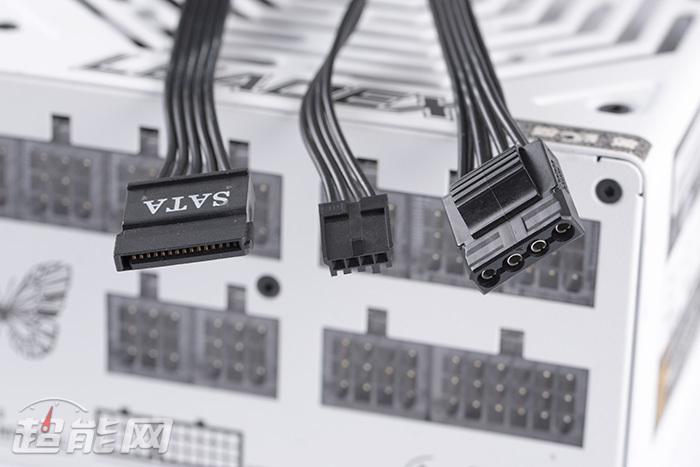

SATA 电源接口、软驱供电接口、D 型大 4Pin 接口

D 型大 4Pin 接口是目前电脑中现存的最古老的一种接口，由 Molex 公司制造和销售，业内将其称为 Molex 接口，不过由于其体积较大，而且外型呈有点像是被拉长的字幕 D，因此也有“大 4Pin”、“D4Pin”多种叫法等，对玩家来说堪称是最熟悉的电源接口了，老式硬盘、光驱以及机箱风扇等都需要依赖其进行供电。

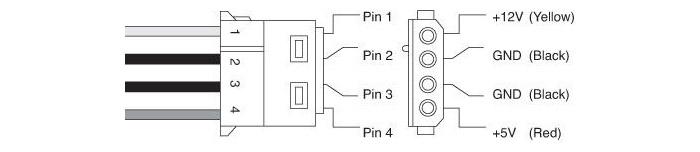

D 型大 4Pin 接口定义

D 型大 4Pin 接口可以提供 1 组+5V 和 1 组+12V 供电，当然玩家也可以通过+12V 供电、+5V 作地线的方式获得+7V 供电，其使用的端子可以承受最大 13A 的电流，不过出于安全考虑，有相关的规范要求每个端子的实际供电应该控制在 5A 以内，因此 D 型大 4Pin 接口+12V 供电功率为 60W，而+5V 则为 25W。

顺带一说的是俗称“小 4Pin”的软驱接口，其接线方式与 D 型大 4Pin 基本相同，但是体积要小得多，供电功率也要略低一些，由于软驱已经淘汰的缘故，现在很多电源产品已经不再提供这个接口，因此这里我们就不详细说明了。

SATA 电源接口定义

而 SATA 电源接口则是目前 SATA 硬盘包括 HDD 机械硬盘以及 SSD 固态硬盘的主要供电来源，起可以提供+12V、+5V 和+3.3V 供电，每组电压对应 3 针，共 15 针。每个端子可以传输的电流为 1.5A，所以 12V、5V 和 3.3V 各可以传输的电流都为 4.5A，功率分别为 54W、22.5W 和 14.85W。

由于大部分的 SATA 设备都可以在没有+3.3V 供电的情况下正常工作，因此如果玩家确实需要大量的 SATA 电源接口但电源本身提供的数量有所不足，那就可以使用转接线从 D 型 4Pin 接口转接扩充。

总结：电源接口都有防呆，别迷信大力出奇迹就不会有问题

通过我们的讲解，相信大家对于电源上的各个接口已经有初步的了解，相信以后装机就再也不用担心会有“这个接口是什么、那个接口又是什么”的疑惑了。在最后我们要给大家讲一句，其实每个电源接口造型都不相同，都有防止插错的防呆设计，如 SATA 电源接口中的 L 型插槽、CPU 供电接口中的方形和梯形端子等，只要大家仔细观察、不迷信“大力出奇迹”，即便你是新手也是可以完全避免电源接口插错的尴尬的。
