信号发生器 PWM 方波输出占空比频率可调节

2020/10/26

92.2万

服务支持：

技术交流群

完成交易后在“购买成功”页面扫码入群，即可与技术大咖们分享疑惑和经验、收获成长和认同、领取优惠和红包等。

虚拟商品不可退

当前内容为数字版权作品，购买后不支持退换且无法转移使用。

加入交流群

扫码加入
获取工程师必备礼包
参与热点资讯讨论

放大

方块图(2)

相关方案

此模块采用SG3525 PWM控制芯片，电压工作范围：8-12V，占空比0-100%可调节，板载LED指示灯，输出最大频率十几KHZ方波输出。

特点：宽电压工作，输出频率宽度大，PWM占空比频率同时可调节。

视频讲解：

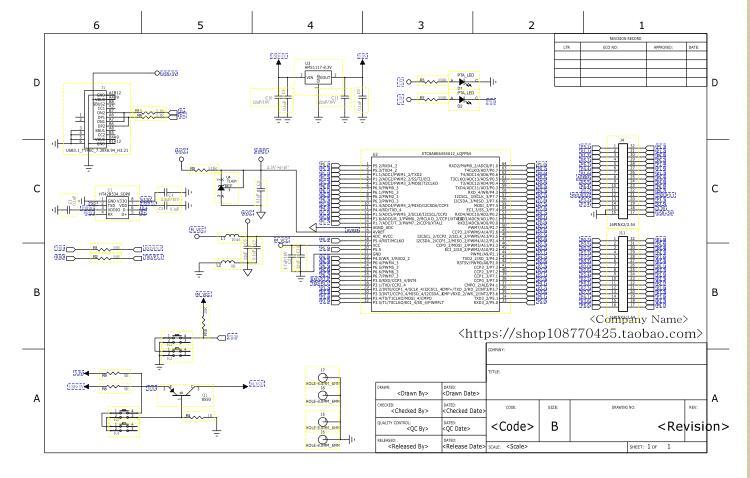

附件内容包括信号发生器模块原理图，用PADS软件打开

电路设计中涉及到重要元器件：

SG3525（SG3525数据手册）

78M05（78M05数据手册）

详情请访问：https://url.cn/Rd8gKr

XN-SG3525-PWM-V1.0.sch

描述：原理图 PADS绘制
