项目编号:mcuclub-209
设计简介:
项目名:基于单片机的电冰箱保护器设计、基于单片机的电压保护器 设计、基于单片机的电流保护器设计、基于单片机的家用电器保护器设计、基于单片机的电压检测设计、基于单片机的电流检测设计
单片机:STC89C52
功能:
1、通过电位器配合ADC检测电冰箱的电压值,超过电压设定阈值,会进行报警,并切断电源
2、通过电位器配合ADC检测电冰箱的电流值,超过电流设定阈值,会进行报警,并切断电源
3、通过DS18B20检测电冰箱线路的温度,超过温度设定阈值,会进行报警,并切断电源
4、通过按键可手动打开或关闭电冰箱电源
5、通过LCD1602显示屏显示温度值和电压值、电流值。
资料预览

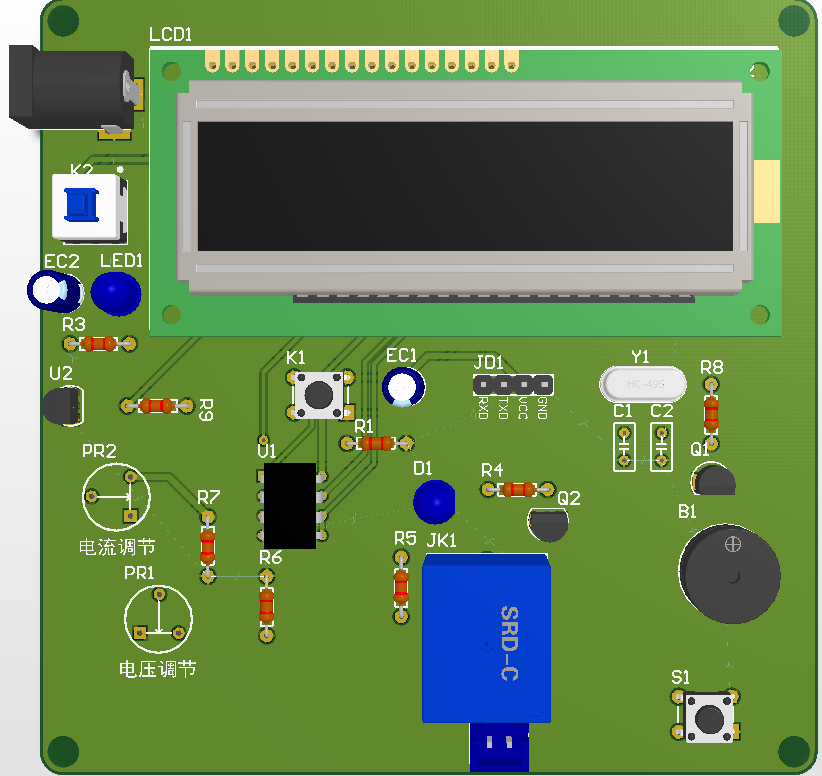

效果图:

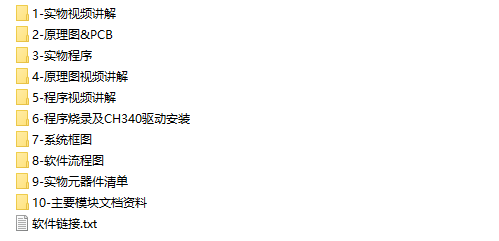

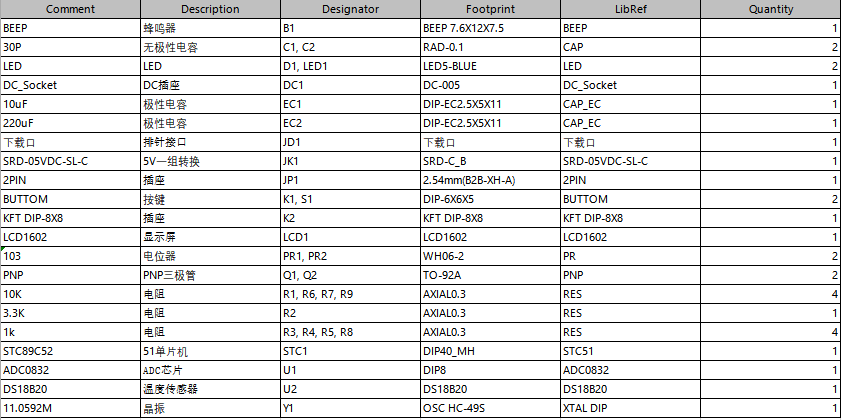

总体实物资料:

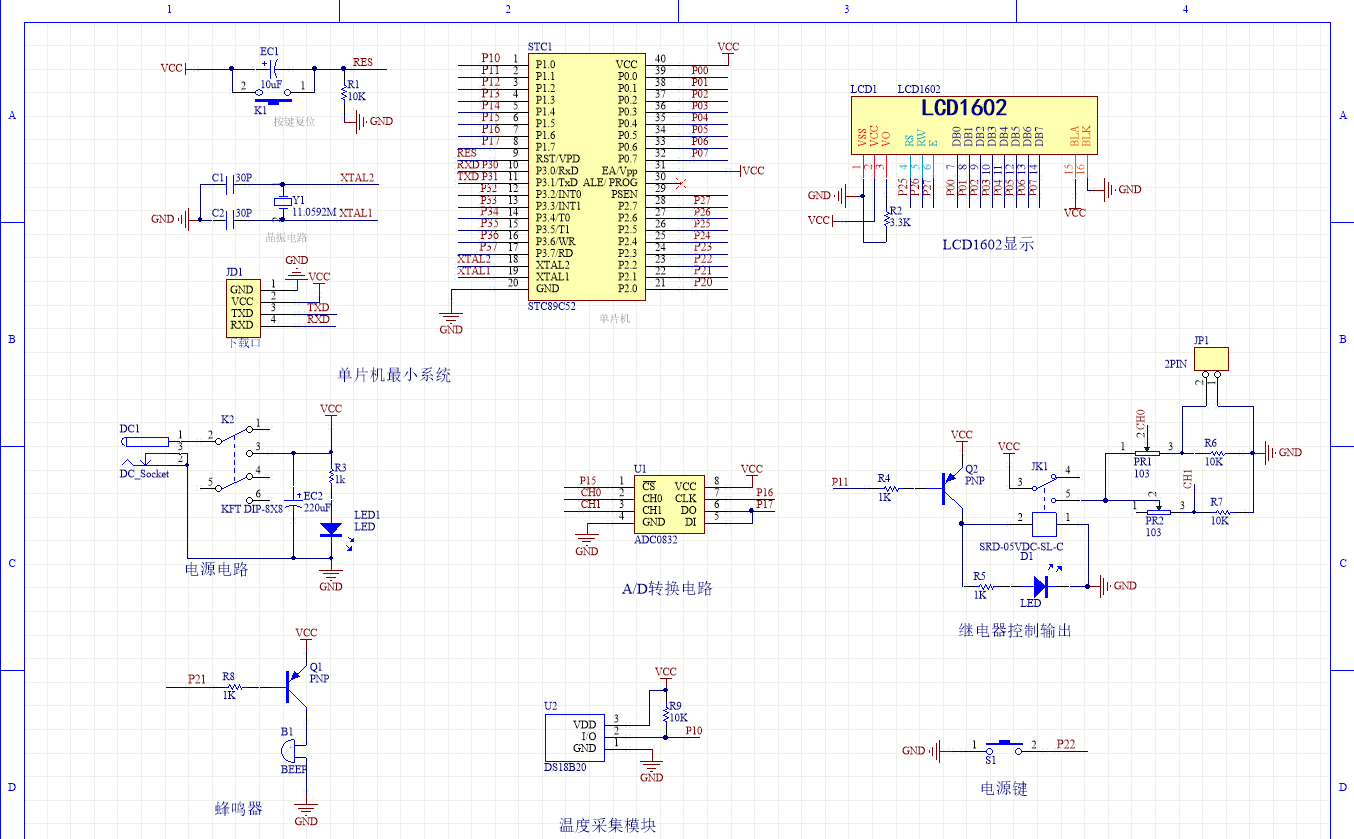

原理图:

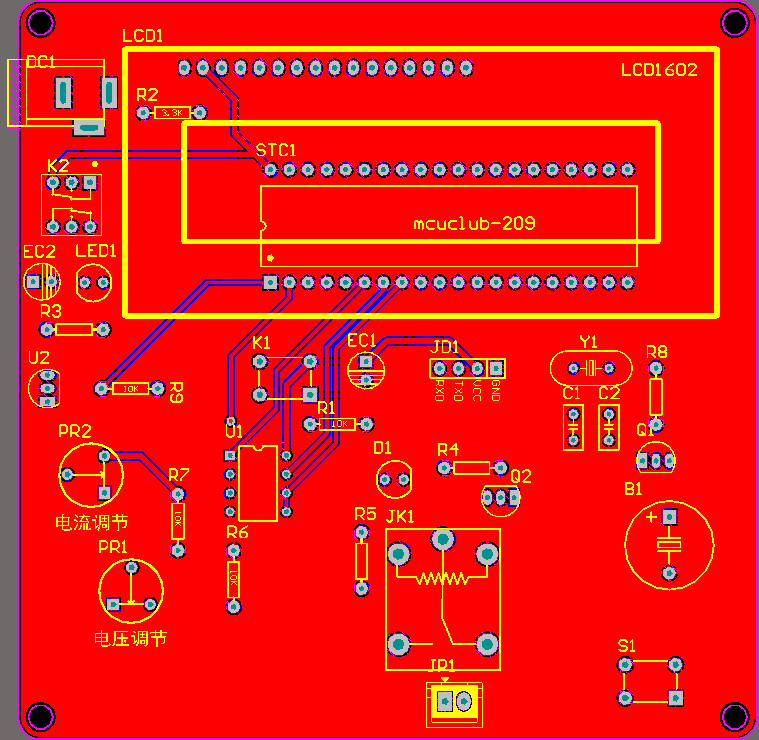

PCB:

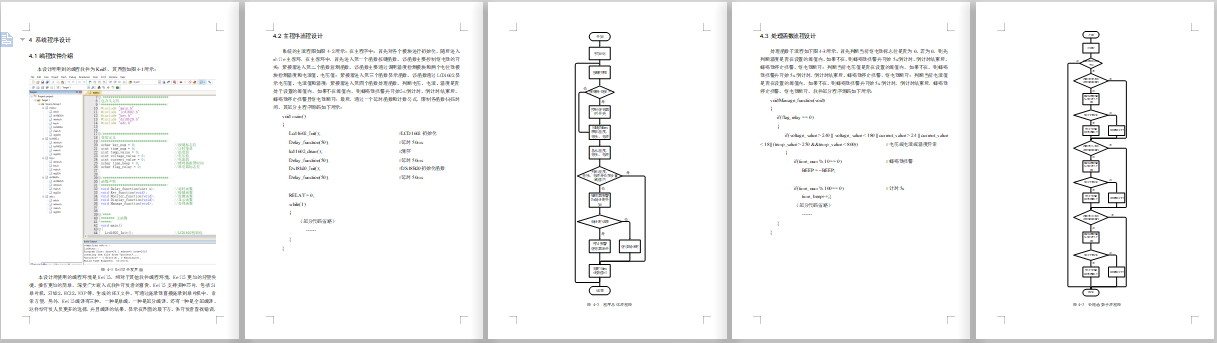

软件设计流程:

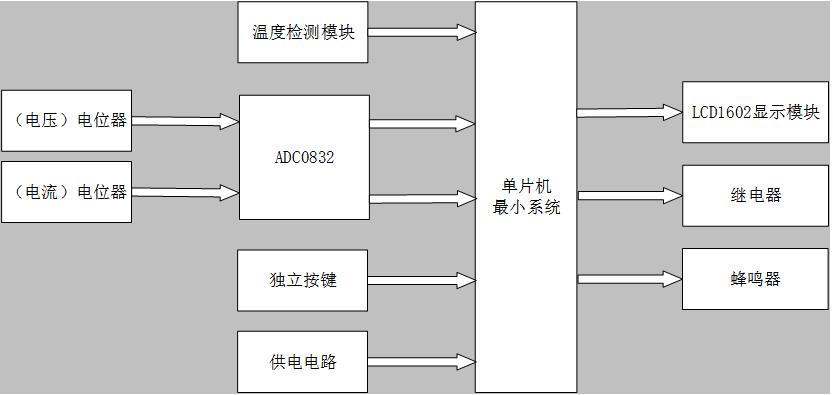

系统框图:
本设计以STC89C52单片机为核心控制器,加上其他的模块一起组成电冰箱保护的整个系统,其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机,其主要作用是获取输入部分数据,经过内部处理,控制输出部分。输入由五部分组成,第一部分是DS18B20温度检测模块,通过该模块可检测当前的温度值;第二部分是电位器和ADC0832组成的电压检测模块,通过该模块可检测当前的电压值;第三部分是电位器和ADC0832组成的电流检测模块,通过该模块可检测当前的电流值;第四部分是独立按键,通过一个独立按键控制继电器的开关;第五部分是供电电路,给整个系统进行供电。输出由三部分组成,第一部分是LCD1602显示模块, 通过该模块可以显示当前的温度、电压值、电流值等;第二部分是继电器,当5s倒计时结束后时,继电器断开,也可以用按键控制继电器的闭合与断开;第三部分是蜂鸣器,当温度、电压、电流不在设置的阈值内时,蜂鸣器会报警。
