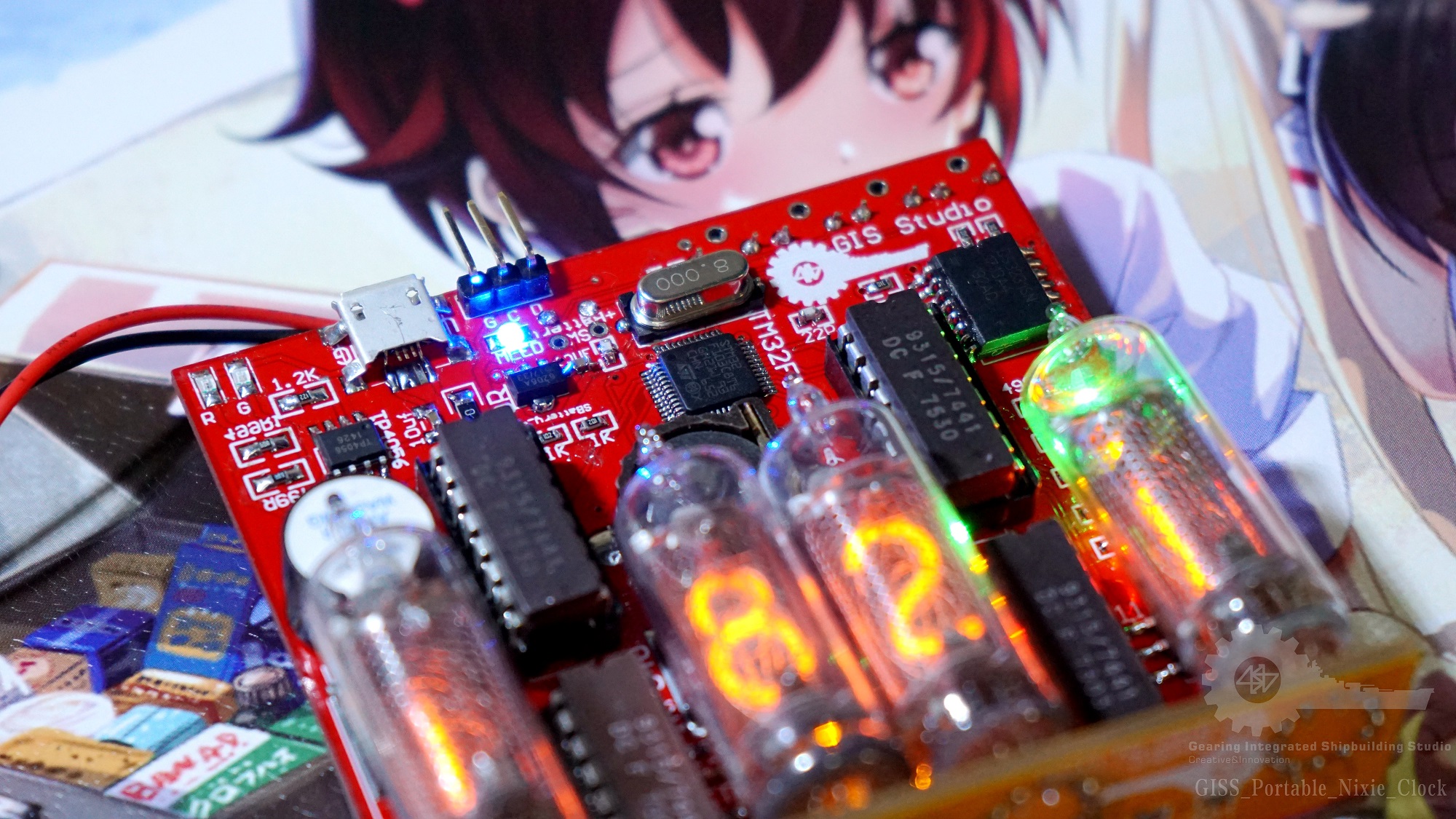

四位IN16辉光钟制作资料 附STM32单片机程序和PCB文件

本制作的作者为舸轮工作室,大家可以去b站看视频和他的其他作品.本辉光钟采用两级boost升压方案，第一级由LM2577将单节锂电池的3.7V升压至7V左右，再由34063升压至150V，实测加上单片机及指示灯总功率3W左右，发热较大。
PCB文件版本号为2.2，通过AltiumDesigner2016绘制，是经过我第一次打板发现并修改问题后，再经第二次打板解决大部分问题，最后编程时又修改了若干小问题成为当前的版本。
PCB布线较乱的原因为四颗74141必须固定在那个位置，能利用辉光管间缝隙以减小厚度(实测然并卵)，故布局受限。
PCB文件分为管子底座和主板，辉光管焊接在底座上，底座通过1.27mm双排弯针插在主板上。
如果使用6000mah聚合物电池可连续开机7小时左右(未实测)
锂电池充电使用锂电池管理芯片TP4056，估计充电时间和使用时间相当，且4056充电时发热也较大。。。
单片机使用的是STM32F103C8T6，工程文件在USER文件夹里，已删除临时文件，重新编译即可使用，下载口在PCB上方，丝印层G表示GND，C表示SWCLK，D表示SWDIO，对应Jlink或STlink下载器所需的三个接口。
另外，因为本人的PCB绘制习惯，无法提供元件清单，不服憋着ヽ(｀⌒′)
总体来说，两级boost是限于本人水平的无奈选择，效率较低，工作时整个机器的发热量较大，外壳设计短期内也搞不好了，遂不一起开源了，先把以前瞎设计的一个用于3D打印的外壳放进来，先声明非常的丑￣へ￣(SolidWorks2016设计，导出有STL)
管脚说明：
DS3231: PB10 SCL
PB11 SDA
电量LED引脚：
LED4: PA9
LED3: PA10
LED2: PA11
LED1: PA12
LED6: PB15(中间闪烁的秒灯)
电压反馈引脚:   PA0
辉光管控制引脚，字母表示对应74141，数字表示该芯片输入引脚，如A0表示74141A第3引脚
A0:PB14 A1:PB13 A2:PB12 A3:PB1
B0:PA5  B1:PA6  B2:PA7  B3:PB0
C0:PA1  C1:PA2  C2:PA3  C3:PA4
D0:PB8  D1:PC13 D2:PC14 D3:PC15

按钮：SW1:PB4 SW2:PB5 SW3:PB6
12小时显示方式的PM灯MLED:PB7
蜂鸣器:PB9
