基于大导演AIO3000全能机平台的网络直播设计

2009-11-11 22:07:52 来源:中国电子报
标签:
1.引言

近年来,网络视频成为各大门户网站追捧的热门事物,它不仅作为传统媒体的补充,而且已迅速成长为一支不可忽略的新兴媒体。知名度较高的搜狐,优酷等是比较成功的案例,这些网络视频大可分为两大类:网络直播和网络点播。顾名思义,网络直播指的是将摄像机等设备输出的视音频信号,通过特定的设备将视音频信号编码成便于网络传输的格式(ASF,WMV)然后发送到互联网上的过程。网络点播指将已经制作,编辑好的节目编码传输的过程。用户通过一台可以接入互联网的电脑来收看直播或点播节目。

二者都有各自的应用领域,网络直播多应用于赛事,会议,紧急事件的报道,强调节目的实时性。网络直播较传统直播而言,最大的特点就是节省经费,省去了调制器,光端发射机等一系列播出设备。仅需接入互联网便可将节目报道出去。传统直播,要通过微波接力或者卫星转接等方式传回播出机房,成本不言而喻。网络点播更适合作为传统媒体的延伸。用户也可以根据自己的喜好,选择收看节目。

大导演“AIO3000”全能机单机实现特技切换台、现场导播系统、虚拟演播室、字幕机、非线性编辑、延时播出器、网络直播等多种丰富实用的功能,已经成为我单位制作,播出过程中不可替代的设备。在日常节目录制中,全能机固定在演播室中使用,其整合的虚拟演播室功能以及多种内置背景,为我们的节目增添了不少亮点。尤为称赞的是航空箱的设计,把全能机整合到航空箱中,可以非常方便地运输到会议场馆和事发现场。经过几分钟便可迅速展开,投入使用。

我单位作为平湖市领导与广大基层群众,网友交流的平台。原来一直使用文字速录的方式与网友进行对话,如今一改传统的文字直播,通过网络视频直播的方式,领导和网友可以面对面的交流,更多的拉近的干群之间的距离。

本次“领导谈发展”访谈节目便采用全能机成功的进行了1小时的网络直播,期间网友提出了多达几百条的问题和建议,领导也回答了十几条问题。相对传统文字直播,成倍的提高了访谈效率。

本文介绍了以大导演AIO3000全能机为平台的网络直播,在服务器端配以WindowsMediaService软件实现推模式的网络直播。关于推模式和拉模式的更多介绍,请访问https://www.sagacity.com.cn获取。此外,P2P方式的网络直播(点播)不再本文的讨论范围之内,其原理和本文所讨论的C/S不同。

2.实际应用

1.准备工作

1.1客户端上限的计算

做好网络直播,首先应该确定视频的分辨率,这样就能确定视频的码流。在根据下面的公式计算出服务器能承受的客户端的数量。

N=Band/bandpush

N为服务器可承受客户端数量,Band为服务器的总出口带宽,bandpush为全能机推向服务器的码流。

本次网络直播选取的视频分辨率为352*288。这是个比较折中的经验值,所需要的码流为128Kbps=16KBps(包括音频开销的32kbps=4KBps码流),这个带宽消耗对于普通家庭来说的可以接受的。目前512Kb带宽的ADSL链路可以提供256Kb(32KB)的上行速率和512Kb(64KB)的下行速率,完全满足上述码流。但实际上,经过编码的视音频流到达客户端以前,可能要经过无数的路由,这样会造成数秒至数十秒的网络延时,这一点是网络直播有别于传统电视直播无法避免的缺点(再好的网络环境,客户端的播放器也需要在堆栈中缓冲几秒钟的数据,以备网络环境恶化时不至于播出中断,这也是网络直播的特点)。

平湖网的视频服务器是本次直播的主站点,出口带宽为100Mb。这样便可推算出服务器能承受并发客户端数量的上限为780个。

N=Band/bandpush=100Mb/128Kb=780

为了保证访谈节目的质量,我们另外借调了平湖政府网和浙江在线两家兄弟单位的视频服务器,即保证了带宽冗余,还支持并发2000客户端的访问。

1.2素材的保存

接下来的问题就是直播过程中,素材的保存问题。节目肯定要录制便于日后的重播和保存。Windows2003Server自带的WindowsMediaService可以将推送过来的流媒体数据录制成WMV格式保存到服务器端,全能机也可以将网络直播节目录制成WMV或者MPEG2格式。鉴于后期的非编处理的需要,将网络直播的视音频直接以MEPG2格式录制到全能机本地硬盘上。

3.设备连接

演播室按照访谈类节目设计3个机位,分别对应全景、嘉宾、主持人。3台松下P90通过视频电缆连接至全能机CVBSIN,经过特效处理后的信号传送至监视器作为预监信号。主持人和嘉宾的无线话筒通过调音台限幅,降噪后送至全能机XLRIN,XLROUT连接监听耳机。

本次访谈节目使用了字幕站点,字幕站点和全能机接入局域网即可。

1.4全能机端的设置

全能机根据需要,放置在固定的演播室或者会议现场。下图所示为全能机的配置。

进入全能机软件,点击系统设置,进入网络直播。点“向服务器推传递”。其中,“服务器名称”需要填入服务器的域名或者IP地址,并填入HTTP协议的端口号(此端口号要与服务器端设置的一致,详见服务器设置)。布点随意填写,最好便于记忆。本例为test。若需要停止网络直播后删除这个发布点,请勾上这个选项。点击网络直播按钮,在弹出的对话框中输入服务器的管理员用户名和密码即可开始直播。

启动WindowsMediaPlayer。按CTRL+U组合键。在对话框中输入mms://192.168.1.147/test收看直播视频。为了方便客户收看,可以把视频嵌入到网页中,客户以网页的形式收看,直接输入https://192.168.1.147/test即可。更符合传统的收看方式。

5.路由器设置

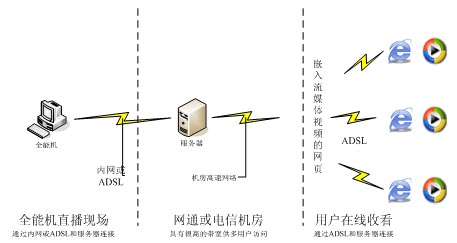

摄像机,话筒等设备调试比较简单,不在此做详细说明。网络直播根据全能机所处的网络环境进行配置。在推模式下的网络拓扑图如下。全能机与服务器之间接有交换机,路由器等设备在此不一一列出。
