突破尺寸成本限制,手机电视也能提供48英寸影像效果?

2006-09-22 12:31:04 来源:电子系统设计
标签:

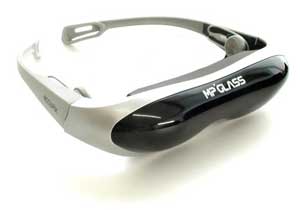

        由于电视手机的屏幕尺寸受功耗和整体成本的限制,不可能做得太大,而这势必影响到最终的用户体验。日前,晶门科技大胆提出了一个突破性的解决方案——用微型视像眼镜(Microdisplay Video Eyewear)作3G手机电视显示终端,为用户提供48英寸屏幕所播放的虚拟影像效果。
        自从由晶门科技微显示技术驱动的移动视像眼镜去年底在香港展出之后,受到了市场、媒体的广泛关注。该公司表示,便携式显示技术应用范围很广泛,从DVD回放到3D游戏,而最重要的是有可能用作3G手机收看数字电视节目的一种显示方式。

        微型视像眼镜内置了晶门科技的双目显示模块(Binocular Display Module),该模块是一个重量少于1盎司(约28克)的插入即播式视像眼镜子系统,仅需3.3V电源及一般NTSC或PAL视频输入,能提供清晰的全彩色VGA(640x480清晰度)画质,营造出犹如置身7英尺(约2.1米)距离外观赏48英寸屏幕所播放的虚拟影像效果。

        晶门科技的双目显示模块体积只有95.6x22.3x31.1mm,内置两组VGA微型显示器、背光器件、晶门科技研发的微型显示控制芯片(Microdisplay Controller),以及一对视角达32度、眼视舒解距为20mm及可测瞳孔大小为10mm的光学组件。

        微型显示器是业内提供高清晰度而体积最小的透光式液晶显示器,其体积可小至一枚邮票以至一粒米。该微型显示器为支持数字电视节目收看,集成了CVBS、复合视频接口,如三星的D608手机。这是全球所有电视支持的传统视频接口。据晶门科技公司介绍,对于要借助这种微型显示器进行数字节目收看的手机来说没有什么特别的设计要求,只要具有CVBS接口。

        这种微型显示器一般来说可支持3小时的数字电视节目收看,价格大约为300-400美元。

 晶门科技的微显示模块KCD-QECF-LX具有如下关键特性:
- 完全集成了Solomon Systech SSD1502 VGA微显示控制器、Kopin CyberDisplay 922K彩色显示器、背光、透镜和驱动电子部分;
- 即插即用,只需提供3.3V电源和视频信号(自动选择NTSC或PAL标准);
- VGA分辨率(640RGBx480);
- 大图像尺寸(在7英尺距离48英寸对角显示);
- 高质量光学效果;
- 32度角度的视野;
- 63.5mm瞳距(IPD);
- 紧凑的外型尺寸(97.4x23.0x30.9mm);
- 重量仅28g;
- 低功耗(960mW)。
