HUSB338 PDF规格书介绍:
HUSB338是基于状态机的USB PD芯片,支持USB PD2.0、USB PD3.0(PPS)、QC3.0、QC2.0以及BC1.2等充电协议,目前该芯片已经通过USB-IF协会的 PD认证。该芯片是实现各种功能灵活配置(包括但不限于PDO、PDP、限流和保护等等)的最优成本架构;外围器件极简,最少仅需5个电阻和6个电容(不含MOSFET和Type-C母座);简易的加工流程,客户端可以不需要烧写;待机功耗低。主要应用于电源适配器、车充等快充领域,支持的功率范围为10W-100W。
HUSB338 PD 控制芯片功能:

通过USF PD2.0认证,TID号: 1000151, XID号: 0005398 • 通过USF PD3.0认证测试,TID号: 1000189, XID号: 0005399 • 支持USB Type-C 1.2 和 USB PD3.0标准 – 支持最多 五个FPDO和一个APDO • 支持 3.3V 到 21V PPS – 以20 mV 步进调节电压 – 以50 mA 步进调节电流 • 支持QC4+ (QC4.0, QC3.0/2.0 Class A), and BC1.2 DCP – 支持QC4.0的20mV步进连续调压 – 支持QC3.0的 3.6V ~ 12V的200mV步进连续调压 – 支持QC2.0 Class A等级的 5V,9V和12V离散调压 – 支持BC1.2 DCP模式 • 集成电压环路补偿和电流环路补偿网络 – 已经包含次级侧补偿电路如TL431 • 集成VCONN电路和E-Marker 检测,支持5A ,100W功率输出 – 自带5V VCONN电源,不需要额外的5V电源

• VBUS 和VIN引脚快速放电 • 超低待机功耗 - 250uA • 支持线路阻抗补偿

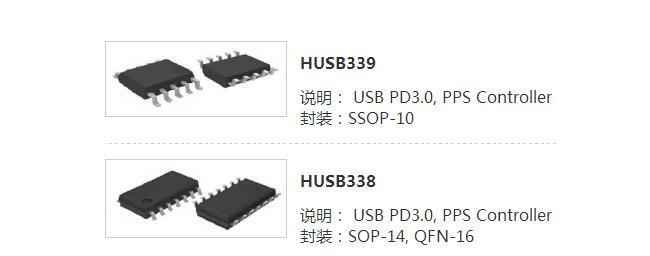

• CC引脚支持30V高压,有效保护CC脚与VBUS短路的风险 • 支持OTP, VIN OVP, VIN UVP, VIN UVLO和OCP等保护功能 • 支持SOP-14, QFN-16 封装 • ±5 kV ESD HBM

该芯片主要应用于电源适配器、车充等快充领域,支持的功率范围为10W-100W。并有SOP-14L,QFN-16L和SSOP-10L三种封装形式,可满足不同场景的是应用需求。
HUSB338特点:
· 同时通过PD2.0和PD3.0认证
· 外围精简,方案成本优
· 超低功耗
· 性能稳定,调试无忧

应用:

· 电源适配器

· 车载充电器

· USB-PD 转换器
