高效同步降压芯片H4025:宽电压输入与精准输出的电源解决方案

  • 型号:H4025
  • 制造商:东莞市惠海半导体有限公司
联系方式:18925796970

产品详情

参数

  • 内置MOS

    40V

  • 输入范围

    4.5V-36V

  • 内置50m

    Q High-side PMOS

  • 内置18m

    Q Low-side NMOS

  • 持续输出电流

    可支持3A

  • 输出电压电流可设

    (2.5V-32V)

  • 恒流精度

  • 恒压精度

  • 固定开关频率

    170KHz

  • 保护功能

    短路保护(SCP),过热保护(OTP),欠压保护(UVLO)

  • 高端电流检测

    输入端采样

介绍

产品概述
H4025是一颗内置40V耐压MOS的同步降压转换器,不仅提供3A输出能力和宽输入电压范围(4.5V-36V),更集成了精确的恒压恒流(CC/CV)控制环路。通过外部检流电阻设定恒流值,配合FB电阻分压设定恒压值,可轻松实现锂电池充电、LED阵列恒流驱动等需要电流限制的电源方案。

核心特性

  • 真正的CC/CV特性:无需复杂外围,即可实现从恒流到恒压的自然过渡,适合单节/多节电池充电。

  • 高端电流采样:输入端采样电阻,相比低端采样,重载时损耗更低,整体效率更高,且不干扰地平面。

  • 内置同步整流:高低侧MOS集成,无需外部肖特基二极管,降低BOM成本,提升轻载效率。

  • 快速动态响应:电流模式控制应对负载突变能力强,输出电压过冲小。

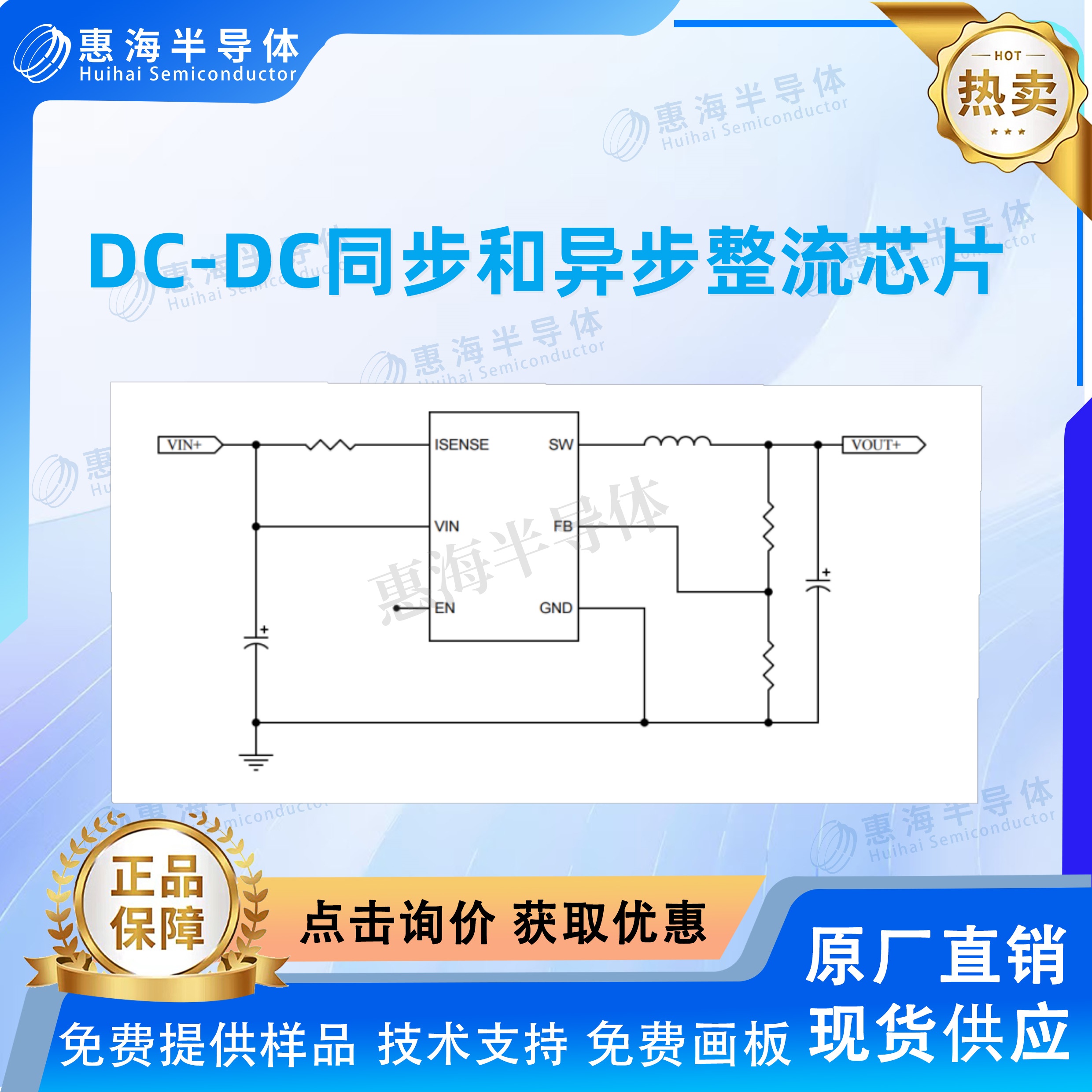

典型应用电路简述
通过R_CS(电流采样电阻)连接至芯片高端检测引脚,设定恒流点:Iout = 0.1V / R_CS。FB引脚分压电阻设定输出电压:Vout = 0.8V*(1+R1/R2)。配合EN引脚实现开关控制。

参数亮点

项目 指标
恒流精度 ±8%
恒压精度 ±3%
最大输出功率 96W (32V/3A)
内置MOS阻抗 50mΩ/18mΩ

适用场景

结语
H4025让您在无需外置运放或复杂恒流电路的情况下,轻松实现高性能CC/CV电源。一颗芯片,搞定恒压与限流两大核心需求!
