产品概述
随着快充协议普及，传统固定输出降压芯片已无法满足可变电压需求。H4025凭借其宽输出电压范围（2.5V-32V）和CC/CV特性，可以快速与QC2.0/3.0识别芯片联用，通过MCU或协议芯片改变FB分压电阻，动态调整输出电压（如5V→9V→12V），同时保持恒流限流能力，是实现单口快充车充或墙充的选择。
快充方案实现框架
-

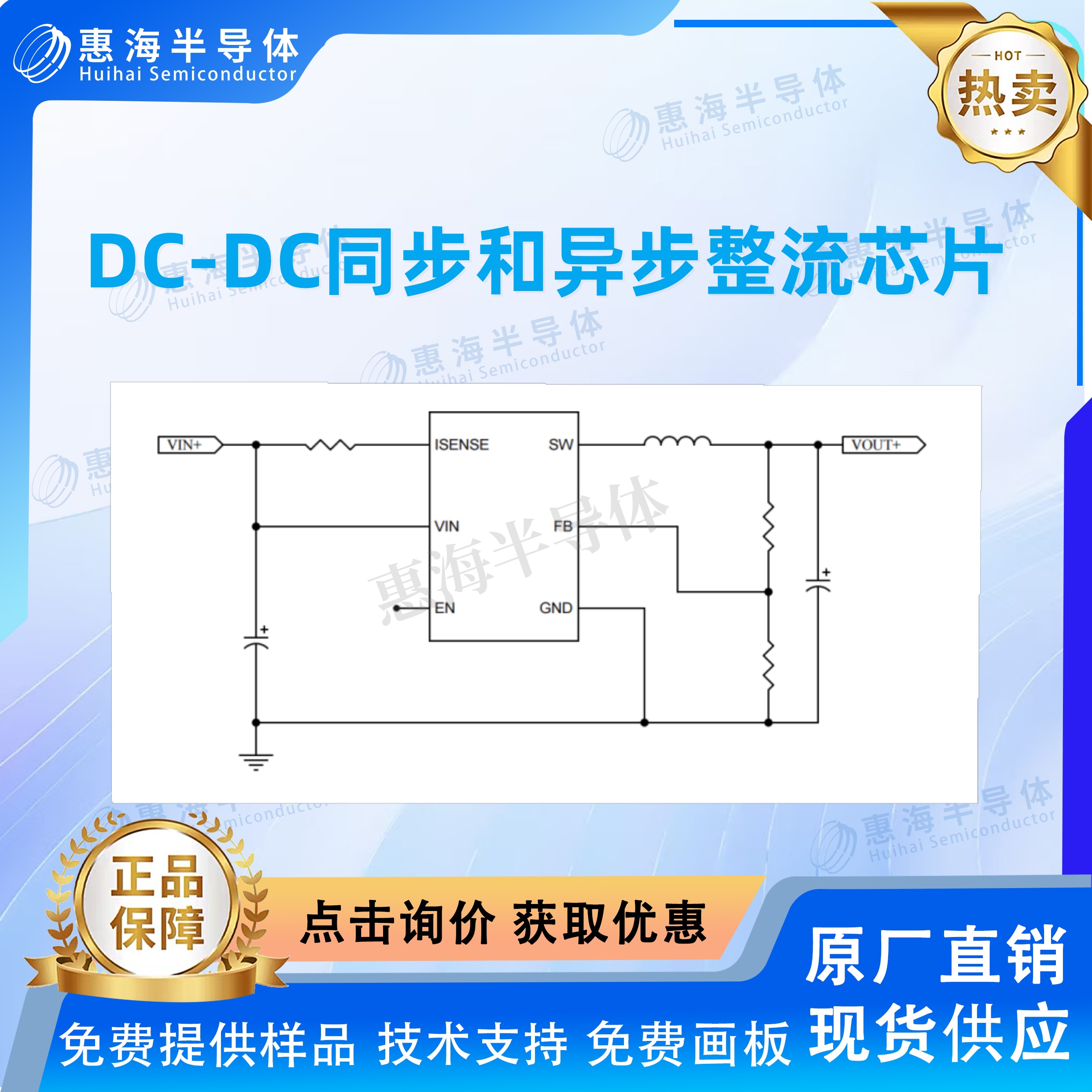

H4025作为主功率级，提供从4.5V-36V输入到可编程输出的转换。
-
QC协议识别芯片（如FP6601Q）监测手机发出的快充指令，通过D+/D-通信后，输出对应电压的控制信号（例如通过DAC或电阻网络调节H4025的FB引脚电压）。
-
H4025内置的高端电流采样和恒流环路，可在快充过程中精确限流，防止过载。
方案优势
-
无需额外升压：宽输入范围（24V/12V）直接降压输出到所需的快速充电电压。
-
低系统成本：H4025集成MOS和CC/CV，省去外部电流检测放大器。
-
170kHz低EMI：快充工作时开关频率较低，对协议芯片干扰小。
参考设计参数
| 输入电压 | 输出电压设定方式 | 最大输出电流 |
|---|---|---|
| 12V/24V | 协议芯片调节FB电压（0.8V基准） | 3A (受限芯片) |
| 9V输出时 | 效率约91% (24V转9V/2A) | – |
典型产品形态
结语
选择H4025作为您的快充电源核心，将宽压降压、恒流恒压、高集成度三者合一，与QC识别芯片一拍即合，快速推向市场！
