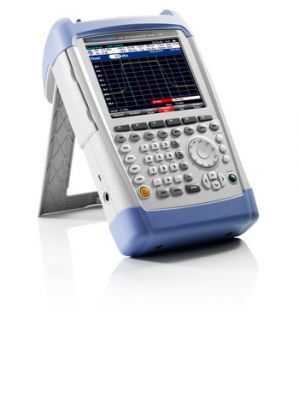

R&S FSH4FSH8手持式分析仪通过增加相应选件可以对LTE网络进行全面详细的测量。通过该手持式分析仪,用户可进行LTE FDD和LTE TDD模式下的调制分析。相比其他厂商的仪表,R&S手持分析仪的LTE选件提供了更详细的测量,在进行故障查找时这是一个非常重要的优势。它是 市场上唯一 能分析一个完整的LTE帧(标准要求的10个子帧)的手持式分析仪,而且它也是唯一可以支持标准定义的扩展循环前缀CP的手持式分析仪。扩展CP可以减少 大的无线小区造成的延迟扩展,另外,该分析仪也用于并行测试高达4×4 MIMO的多天线发射。

许多网络运营商正在升级他们的网络以支持下一代移动通信技术LTE,还有一些LTE网络已经部署并正在运行,安装和维护工程师需要手持式 分析仪用来安装和优化LTE网络或者消除干扰。R&S是第一个能提供这些测试测量要求的供应商。R&S FSH4和FSH8手持式分析仪标准配置的解调带宽为20MHz,足够解调规范定义的各种LTE信号。

用于手持分析仪的R&S FSH-K50和R&S FSH-K51选件分别支持LTE FDD和LTE TDD基站信号的调制分析。两个选件支持所有关键的LTE测试从SISO传输到4×4 MIMO传输。

配备了的LTE分析选件的R&S FSH4和R&S FSH8能比竞争厂商仪表更详尽地分析LTE信号。R&S手持式分析仪支持两种循环前缀模式—Normal CP和Extended CP,LTE标准定义了一个LTE帧结构中每个符号可加上一个循环前缀,以防止符号重叠和减少符号间干扰。Normal CP主要是针对1.5公里范围内,对于更大的无线小区,LTE标准制定的帧结构需要使用更长的CP(Extended CP),R&S 分析仪是市场上唯一能处理带Extended CP的LTE信号的手持分析仪。

R&S FSH4/8也是唯一能解调包含10个子帧的整个LTE帧信号的手持式分析仪,可测量PDSCH数据信道和其他信道 的功率和调制质量EVM。针对数据信道信号,这些参数按照不同调制方式分别统计。R&S手持式分析仪能提供如此详尽的分析(其他厂商的LTE手持 分析仪不能提供),可以帮助用户更好的定位错误。

R&S FSH的频谱模式下标配针对LTE信号的频谱分析功能,包括信道功率测试以及鉴别可能干扰临近信道发射信号的杂散信号,预定义的LTE模板,允许用户通过几个简单的步骤快速执行频谱发射模板测试。

R&S FSH4和R&S FSH8频谱分析仪的R&S FSH-K50和R&S FSH-K51软件选件已经正式发布,更多的信息请参考:www.rohde-schwarz.com/product/FSH4/8
