Microchip Technology SAM R34 Xplained Pro评估套件
制造商：Microchip Technology
Microchip SAM R34 Xplained Pro评估套件是一款设计用于评估SAM R34系列LoRa®器件的硬件平台。该套件由集成开发平台Atmel Studio提供支持，可轻松访问ATSAMR34器件的特性。SAM R34 XPRO评估套件提供额外的外设，以扩展电路板的特性并简化定制设计的开发。该评估板是通过FCC、ISED和RED认证的电路板，采用出色的参考设计，可用于开发基于SAMR34的LoRa®端节点应用。
产品规格
| 产品属性 | 属性值 | 产品属性 | 属性值 |
|---|---|---|---|
| 制造商 | Microchip | 商标 | Microchip Technology |
| 产品种类 | 开发板和工具包 - 无线 | CNHTS | 8543909000 |
| 系列 | ATSAMR34 | HTS Code | 8473301180 |
| 产品 | Evaluation Kits | 工作电源电压 | 5 V |
| 核心 | ARM Cortex M0+ | 产品类型 | Development Boards & Kits - Wireless |
| 射频 | 868 MHz, 915 MHz | 工厂包装数量 | 1 |
| 工具用于评估 | ATSAMR34 | 子类别 | Development Tools |
产品特性
超低功耗ATSAMR34 SiP，采用Cortex® M0+ CPU和LoRa收发器
支持862MHz至1020MHz工作频率范围
设有板载调试器EDBG，无需外部调试器
支持Atmel Studio 7 ICE
两个扩展接头，用于信号分线和扩展板
板载电源管理系统，具有电流监控和USB电源调节功能
支持XPRO电流测量系统Data Visualizer
USB电源插座，带ESD保护功能和降压转换器
通过USB直接连接具有ESD保护功能的ATSAMR34
CR1220备用电池座
最大输出功率高达+20dBm
+13dBm高效运行
+17dBm大功率运行
包含SMA射频天线端口以及外部鞭状天线
手动复位按钮和GPIO按钮
Qtouch®按钮
LED状态和电源指示灯
辅助10引脚Cortex编程接头
由Studio 7集成开发平台 (IDP) 支持
高级软件框架 (ASF) 中支持的软件示例

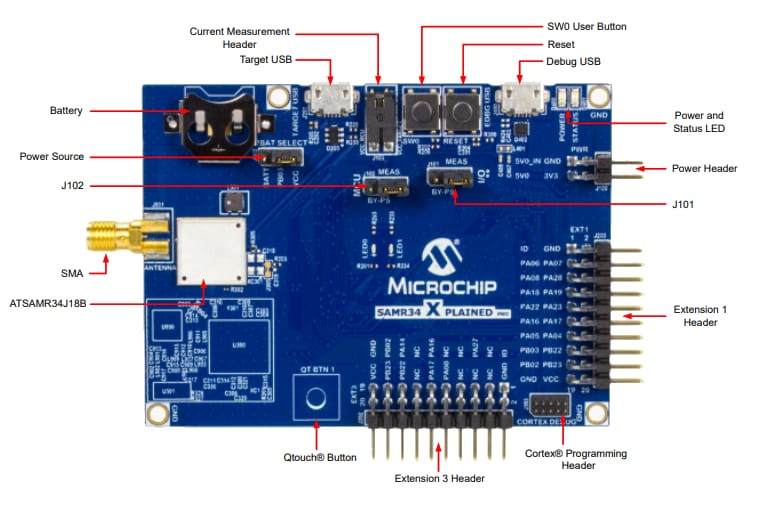

系统框图
