1 开发板概述
STM32H735G-DK探索套件是基于Arm® Cortex®-M7内核的STM32H735IGK6微控制器打造的完整演示与开发平台，该控制器搭载1 MB Flash存储器与564 KB SRAM。
本套件可作为用户应用程序开发的参考设计，在移植至最终产品前完成应用开发调试，大幅简化开发流程。开发板集成全系列硬件功能，支持用户评估USB OTG FS、以太网、microSD™卡、USART、CAN FD、SAI音频DAC立体声（含音频插孔输入输出）、MEMS数字麦克风、HyperRAM™、Octo-SPI Flash存储器、带电容触摸屏的RGB接口LCD等所有外设，助力提升应用开发效率。
板卡配备ARDUINO® Uno V3、Pmod™和STMod+连接器，可便捷连接特定应用的扩展屏蔽板或子板；板上集成的STLINK-V3E，兼具STM32 MCU嵌入式在线调试器、编程器功能，同时可作为STM32 MCU与USB虚拟COM端口的桥接器。
此外，STM32H735G-DK板随附STM32CubeH7 MCU软件包，提供全面的STM32软件HAL库及多款软件示例，为开发提供完善软件支持。
2 硬件资源详细介绍
STM32H735G-DK开发板配备丰富且全面的硬件资源，具体分类介绍如下：
显示外设：4.3英寸TFT 480×272像素彩色LCD模块，带电容式触控面板和RGB接口
网络外设：符合IEEE-802.3-2002和PoE（以太网供电）标准的以太网
数据传输外设：USB OTG FS；512-Mbit OctoSPI NOR Flash；128 Mb HyperRAM™
音频外设：SAI音频编解码器；1个ST-MEMS数字麦克风；立体声耳机插孔（含模拟麦克风输入）；用于外部扬声器的音频接口
控制与指示部件：2个用户LED；用户按钮和复位按钮
总线与通信外设：3个CAN FD；USART/UART系列接口
扩展连接器：扇出子板；TAG连接器（10引脚）；SMA连接器；Arm® Cortex® 10引脚1.27mm间距调试连接器（STDC14尺寸）；ARDUINO® Uno V3扩展连接器；STMod+扩展连接器；Pmod™ Type-2A和Type-4A扩展连接器；音频MEMS子板扩展连接器
存储外设：microSD™卡接口
电源选项：STLINK-V3E USB连接器供电；USB OTG FS连接器供电；RJ45以太网供电（5 V）；ARDUINO®接口供电（5 V）；USB充电器供电
调试编程部件：带USB重新枚举功能的板上STLINK-V3E调试器/编程器，支持大容量存储、虚拟COM端口和调试端口
除硬件资源外，开发板提供完善的软件与开发环境支持，保障开发流程的顺畅性：
提供免费且全面的软件库和示例，可通过STM32CubeH7 MCU软件包获取
兼容多款集成开发环境 (IDE)：IAR Embedded Workbench®、MDK-ARM、STM32CubeIDE

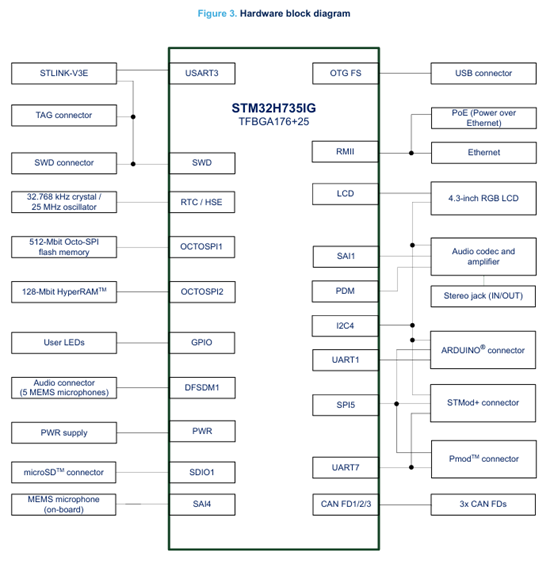

3 硬件资源框图
STM32H735G-DK开发板以STM32H735IG（TFBGA176+25）微控制器为核心，所有外设均围绕核心控制器进行连接与拓展，核心硬件资源的连接关系及对应接口如下：
时钟模块：32.768 KHz晶振（RTC/HSE）、25 MHz振荡器，为整板提供精准时钟信号
调试接口：SWD接口及SWD连接器，搭配STLINK-V3E调试器，实现程序调试与烧录
显示接口：RGB接口连接4.3-inch RGB LCD，由LTDC外设驱动，实现彩色显示与触控
网络接口：RMII接口连接以太网模块，支持PoE（以太网供电），实现网络通信与供电一体化
存储接口：OCTOSPI1连接512-Mbit Octo-SPI flash memory；OCTOSPI2连接128-Mbit HyperRAMTM；SDIO1连接microSDTM连接器，提供多类型、大容量存储扩展
音频接口：SAI1连接Audio codec and amplifier，搭配立体声插孔（IN/OUT）；PDM/DFSDM1支持音频连接器（5 MEMS microphones）；板载MEMS microphone连接SAI4；I2C4参与音频外设控制，实现完整音频输入输出功能
扩展接口：ARDUINO连接器、STMod+连接器、PmodTM连接器，分别对接UART1、SPI5、UART7等外设，支持各类扩展板卡接入
总线接口：3x CAN FDs分别对应CAN FD1/2/3，满足工业总线通信需求
通用接口：GPIO连接用户LED；TAG连接器、USB OTG FS连接器、USART3等外设按需对接核心控制器，实现通用输入输出与数据传输
电源模块：PWR supply为整板提供电源支持，适配多种供电方式，保障板卡在不同场景下的供电稳定性
