基于FPGA的乘累加模块设计VHDL代码ISE仿真

名称：基于FPGA的乘累加模块设计VHDL代码ISE仿真

软件：ISE

语言：Verilog

代码功能：

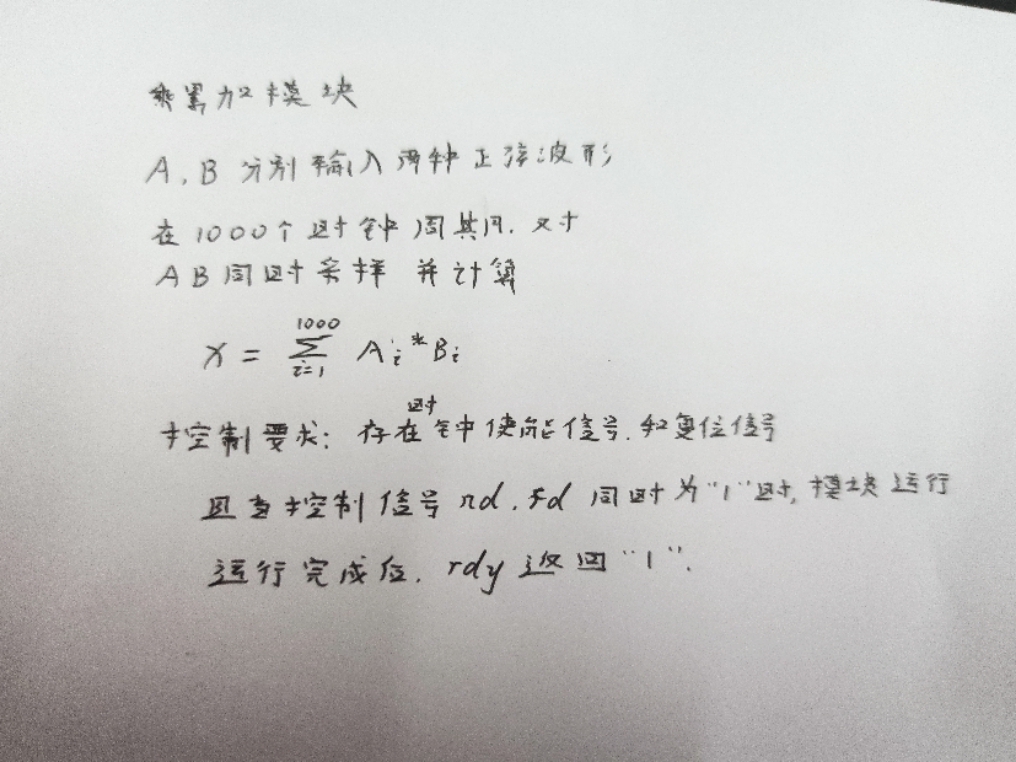

乘累加模块

A.B分别输入两种正弦波形，在1000个时钟周期对AB同时采样样并计算。

控制要求:存在时钟使能信号和复位信号且当控制信号nd，fd同时为“1”时模块运行，运行完成后，rdy返回“1”。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

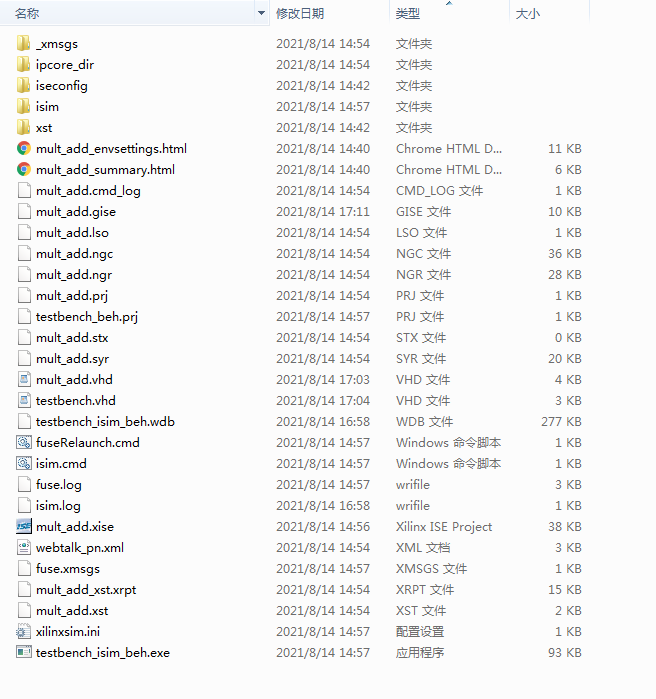

1. 工程文件

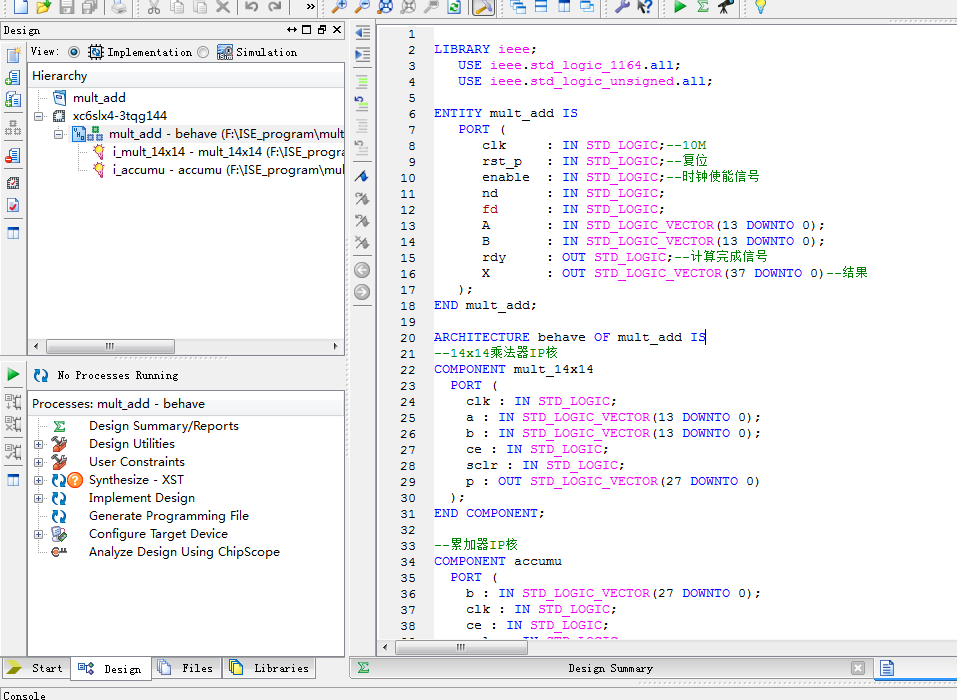

2. 程序文件

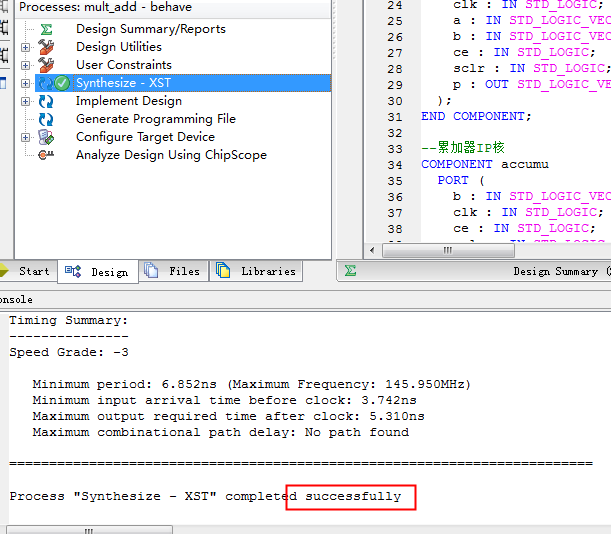

3. 程序编译

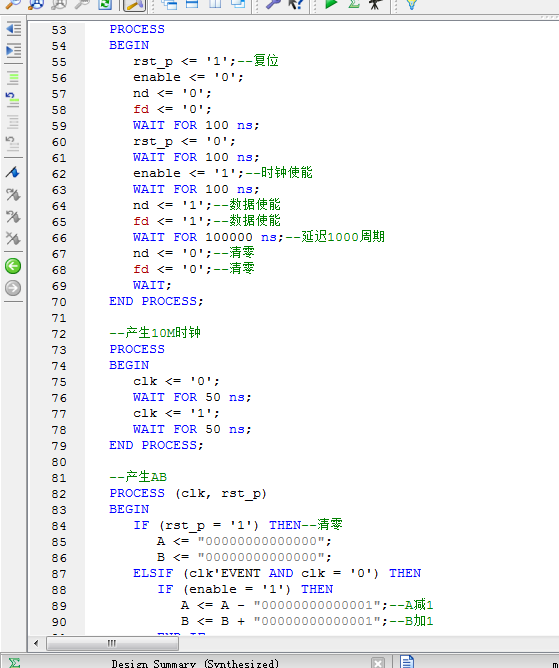

4. Testbench

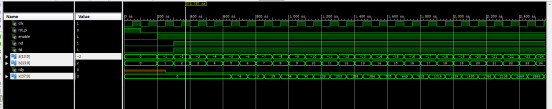

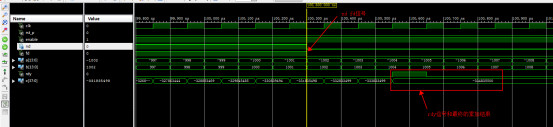

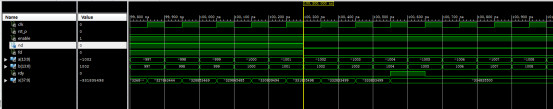

5. 仿真图

部分代码展示:

module mult_add(
input clk,//10M
input rst_p,
input enable,
input nd,fd,
input [13:0]A,
input [13:0]B,
output rdy,
output [37:0]X
);
reg ce;
reg [9:0] count=10'd0;
always@(posedge clk or posedge rst_p)
if(rst_p)
count<=10'd0;
else if(enable)begin
if(nd & fd)
if(count>10'd1000)
count<=count;
else
count<=count+10'd1;
else
count<=10'd0;
end
else
count<=count;
always@(posedge clk)
if(count>0 && count<=1000)
ce<=1;
else
ce<=0;
reg [13:0]A_buf0;
reg [13:0]B_buf0;
reg [13:0]A_buf1;
reg [13:0]B_buf1;

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=813
