基于51单片机电子钟闹钟数码管显示12-24时制切换( proteus仿真+程序+设计报告+讲解视频）

仿真图proteus8.17(有低版本)

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：P22

1主要功能：

1、用 7 段数码管作为显示设备，设计时钟功能;

2、可以分别调校小时、分钟和秒，复位后时间为00:00:00，并可设置为24 或 12 小时格式;

3、可以有其他扩展功能。

扩展功能：

具有闹钟功能，可以通过按键设定闹钟时间，默认闹钟时间是00:01；

12/24小时制有对应的指示灯，上午下午具有指示灯显示。

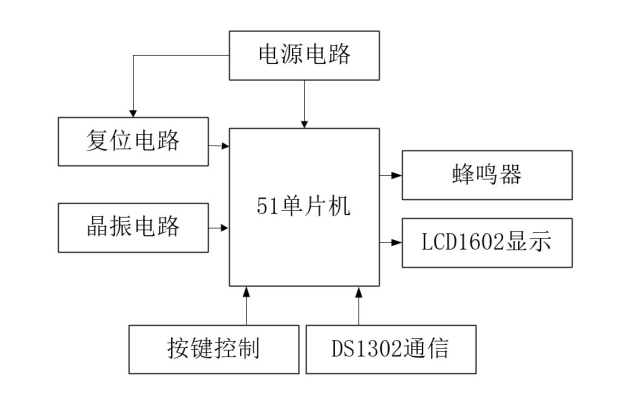

主要硬件 51单片机 DS1302 数码管独立按键 LED

(目前仅完全适配普中51-实验板234，其他普中开发板型号需要接线)

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

资料下载链接：

P系列单片机设计下载链接(复制到浏览器打开)

https://docs.qq.com/doc/DS2pPenNRaHB6SlR1

以下为本设计资料展示图：

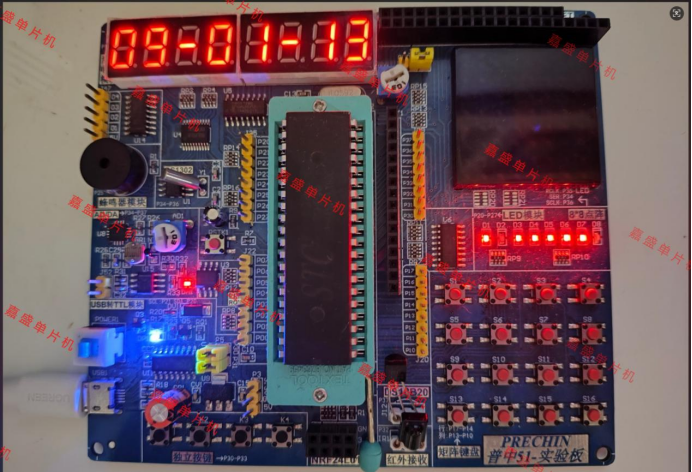

2.实物图：

显示的时间是09:01:13

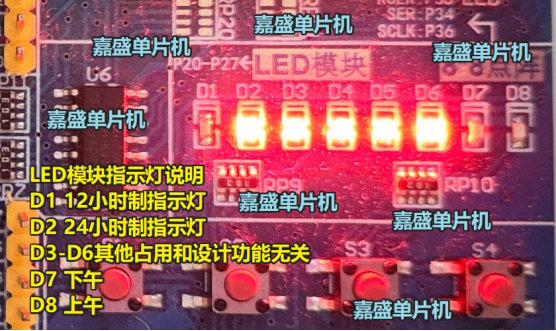

普中实验板上的指示灯说明

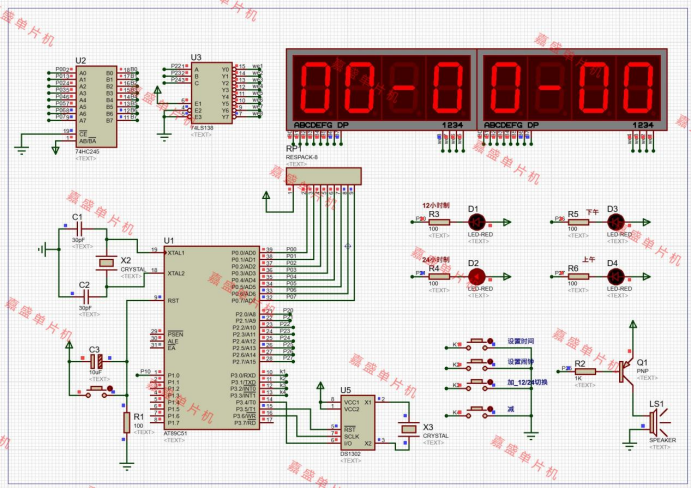

3.仿真设计

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后数码管显示时间00:00:00。时间逐秒递增。

显示时间的情况下，按下设置键进入设置模式，时钟闪烁表示当前正在设置时钟，再按下设置键进入分钟设置模式，分钟闪烁，再按下设置键进入秒钟设置模式，秒钟闪烁。设置完秒钟再按设置退出设置模式，数码管正常显示。

未进入设置状态下，按键+作为切换按键，切换显示12/24小时制。12小时制下具有灯光指示是上午还是下午，以此实现AM/PM只是。

按下功能切换按键显示闹钟时间。闹钟时间显示下按下设置键进入闹钟设置模式，时钟闪烁表示当前正在设置闹钟时钟，再按下设置键进入闹钟分钟设置模式，闹钟分钟闪烁，再按下设置键进入闹钟秒钟设置模式，闹钟秒钟闪烁。设置完秒钟再按设置退出设置模式，数码管正常显示闹钟时间。

闹钟时间到，蜂鸣器闹铃，蜂鸣器响持续6s。

4.程序代码

使用keil4或者keil5编译，代码有注释，可以结合视频理解代码含义。

#include "reg51.h"			 //此文件中定义了单片机的一些特殊功能寄存器#include"ds1302.h"typedef unsigned int u16;	  //对数据类型进行声明定义typedef unsigned char u8;sbit beep=P2^5;//蜂鸣器	   sbit led_clock=P2^0;sbit led_data=P2^1;sbit led_alarm=P2^6;sbit key1=P3^0;//功能切换.时间/闹钟sbit key2=P3^1;//选择时、分、秒（按第4次确认）sbit key3=P3^2;//加sbit key4=P3^3;//减 完整代码见文章下载链接sbit smg1=P2^2;	//74LS138sbit smg2=P2^3;sbit smg3=P2^4;u8 mode=0;//模式。0时间1闹钟u8 cixu=0;//设置模式。1时2分3秒u16 time=0;//计时变量,1su8 beep_flag=0,beep_flag0=0;//蜂鸣器标志u8 shi0=0,fen0=1,miao0=0;//闹钟u8 code smgduan0[11]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};//显示0~9,无小数点u8 code smgduan1[11]={0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0x40};//显示0~9,有小数点u8 flag=0;void delay(u16 i)//延时{while(i--);}void display1()//显示时间{	if((cixu==3)&& flag)	  {	  }	else	  {		P0=0;smg3=0;smg2=0;smg1=0;P0=smgduan0[ds1302_time[0]%10];delay(50); //当前显示是时钟		P0=0;smg3=0;smg2=0;smg1=1;P0=smgduan0[ds1302_time[0]/10];delay(50);	  }	  P0=0;smg3=0;smg2=1;smg1=0;P0=0x40;delay(50);	if((cixu==2)&& flag)	  {	  }	else	  {	  P0=0;smg3=0;smg2=1;smg1=1;P0=smgduan0[ds1302_time[1]%10];delay(50);   //当前显示是分钟	  P0=0;smg3=1;smg2=0;smg1=0;P0=smgduan0[ds1302_time[1]/10];delay(50);	  }	 P0=0;smg3=1;smg2=0;smg1=1;P0=0x40;delay(50);	if((cixu==1)&& flag)	  {	  }	else	  {		P0=0;smg3=1;smg2=1;smg1=0;P0=smgduan0[ds1302_time[2]%10];delay(50); //当前显示是秒钟		P0=0;smg3=1;smg2=1;smg1=1;P0=smgduan0[ds1302_time[2]/10];delay(50);	  }}void display2()//显示日期{if((cixu==1)&& flag)  {  }else  {	P0=0;smg3=1;smg2=1;smg1=1;P0=smgduan0[2];delay(50);	P0=0;smg3=1;smg2=1;smg1=0;P0=smgduan0[0];delay(50);	P0=0;smg3=1;smg2=0;smg1=1;P0=smgduan0[ds1302_time[6]/10];delay(50);//	P0=0;smg3=1;smg2=0;smg1=0;P0=smgduan1[ds1302_time[6]%10];delay(50);  }if((cixu==2)&& flag)  {  }else  {	P0=0;smg3=0;smg2=1;smg1=1;P0=smgduan0[ds1302_time[4]/10];delay(50); //当前显示是月份	P0=0;smg3=0;smg2=1;smg1=0;P0=smgduan1[ds1302_time[4]%10];delay(50);  }if((cixu==3)&& flag)  {  }else  {	P0=0;smg3=0;smg2=0;smg1=1;P0=smgduan0[ds1302_time[3]/10];delay(50);  //当前显示是日期	P0=0;smg3=0;smg2=0;smg1=0;P0=smgduan0[ds1302_time[3]%10];delay(50);  }}void display3()//显示闹钟{if((cixu==1)&& flag)  {  }else  {	P0=0;smg3=1;smg2=1;smg1=1;P0=smgduan0[shi0/10];delay(50); //当前显示是时钟	P0=0;smg3=1;smg2=1;smg1=0;P0=smgduan0[shi0%10];delay(50);	  }if((cixu==2)&& flag)  {  }else  {	  P0=0;smg3=1;smg2=0;smg1=0;P0=smgduan0[fen0/10];delay(50);   //当前显示是分钟	  P0=0;smg3=0;smg2=1;smg1=1;P0=smgduan0[fen0%10];delay(50);	  }if((cixu==3)&& flag)  {  }else  {  P0=0;smg3=0;smg2=0;smg1=1;P0=smgduan0[miao0/10];delay(50); //当前显示是秒钟  P0=0;smg3=0;smg2=0;smg1=0;P0=smgduan0[miao0%10];delay(50);  }}/******************************************************************************** 函 数 名         : Timer0Init* 函数功能		   : 定时器0初始化* 输    入         : 无* 输    出         : 无*******************************************************************************/void Timer0Init(){	TMOD|=0X01;//选择为定时器0模式，工作方式1，仅用TR0打开启动。	TH0=0Xfc;	//给定时器赋初值，定时1ms	TL0=0X18;		ET0=1;//打开定时器0中断允许	EA=1;//打开总中断	TR0=1;//打开定时器			}/******************************************************************************** 函 数 名         : MonthDays* 函数功能		   : 得到当月的天数* 输    入         : 年月日* 输    出         : 月份天数*******************************************************************************/int MonthDays(int year, int month) { //区分闰年大小月    int days;        if (month == 2) { // 二月份          if ((year % 4 == 0 && year % 100 != 0) || (year % 400 == 0)) { // 闰年2月29天，其他年份28天              days = 29;          } else {              days = 28;          }      } else if (month == 4 || month == 6 || month == 9 || month == 11) { // 四、六、九、十一月份各30天          days = 30;      } else { // 其他月份各31天          days = 31;      }        return days;  }  /******************************************************************************** 函 数 名       : main* 函数功能		 : 主函数* 输    入       : 无* 输    出    	 : 无*******************************************************************************/void main(){		uchar k=0;	Ds1302Init();	Timer0Init();  //定时器0初始化	beep=0;	mode=0;	while(1)	{	  if(mode==0){	  	display1();//显示时间		led_clock=0; //对应的灯亮		led_data=1;		led_alarm=1;	  }	  	  if(mode==1){	  	display2();//显示日期		led_clock=1; //对应的灯亮		led_data=0;		led_alarm=1;	  }		  if(mode==2){	  	 display3();//显示闹钟		led_clock=1; //对应的灯亮		led_data=1;		led_alarm=0;	  }		  if(!key1 &&(k!=1))	//功能切换	  {	  	k=1;cixu=0;		if(mode<2)			mode++;		else			mode=0;	  }	  if(!key2 &&(k!=2))//选择	  {	  	if(cixu<3)			cixu++;		else			cixu=0;	  	k=2;	  }	  if(!key3 &&(k!=3))		//加	  {	  	k=3;		if(mode==0)//时间		{		  switch(cixu)		  {		  case 1:		  	if(ds1302_time[2]<23)				ds1302_time[2]++;				Ds1302Init();				break;		  case 2:		  	if(ds1302_time[1]<59)				ds1302_time[1]++;				Ds1302Init();				break;		  case 3:		  	if(ds1302_time[0]<59)				ds1302_time[0]++;				Ds1302Init();		  }		}		if(mode==1)//日期		{		  switch(cixu)		  {		  case 1:		  	if(ds1302_time[6]<50)				ds1302_time[6]++;				Ds1302Init();				break;		  case 2:		  	if(ds1302_time[4]<12)				ds1302_time[4]++;				Ds1302Init();				break;		  case 3:		  	if(ds1302_time[3]<MonthDays((ds1302_time[6]+2000),ds1302_time[4]))				ds1302_time[3]++;				Ds1302Init();		  }		}		if(mode==2)//闹钟		{		  switch(cixu)		  {		  case 1:		  	if(shi0<23){				shi0++;			}else{				shi0=0;			}				break;		  case 2:		  	if(fen0<59){				fen0++;			}else{				fen0=0;			}				break;		  case 3:		  	if(miao0<59){				miao0++;			}else{				miao0=0;			}		  }		}	  }	  if(!key4 &&(k!=4))		//减	  {	  	k=4;		if(mode==0)//时间		{		  switch(cixu)		  {		  case 1:		  	if(ds1302_time[2]>0)				ds1302_time[2]--;				Ds1302Init();				break;		  case 2:		  	if(ds1302_time[1]>0)				ds1302_time[1]--;				Ds1302Init();				break;		  case 3:		  	if(ds1302_time[0]>0)				ds1302_time[0]--;				Ds1302Init();		  }		}		if(mode==1)//日期		{		  switch(cixu)		  {		  case 1:		  	if(ds1302_time[6]>0)				ds1302_time[6]--;				Ds1302Init();				break;		  case 2:		  	if(ds1302_time[4]>0)				ds1302_time[4]--;				Ds1302Init();				break;		  case 3:		  	if(ds1302_time[3]>0)				ds1302_time[3]--;				Ds1302Init();		  }		}		if(mode==2)//闹钟		{		  switch(cixu)		  {		  case 1:		  	if(shi0>0){				shi0--;			}else{				shi0=23;			}								break;		  case 2:		  	if(fen0>0){				fen0--;			}else{				fen0=59;			}				break;		  case 3:		  	if(miao0>0){				miao0--;			}else{				miao0=59;			}		  }		}	  }//	  if(!key5)	//停止响铃//	   {//		beep_flag=0;//	   }	  if(key1 && key2 && key3 && key4)//按键清零	  	k=0;	  if((ds1302_time[2]==shi0)&&(ds1302_time[1]==fen0)&&(ds1302_time[0]<15))//判断响铃	  {	  	 beep_flag=1;	  }else{	  	beep_flag=0;	  }	}		}
