贪食蛇VGA游戏CX401(兼容AX301)开发板VHDL QuartusII
名称：贪食蛇游戏 VHDL QuartusII
软件： Quartus II
语言：VHDL
代码功能： 实现一款在 VGA 显示器上运行的“贪食蛇”游戏，支持按键控制方向与速度切换，包含食物生成、吃食增长、撞墙/自撞判定、得分显示与死亡闪烁效果，使用数码管显示得分，并通过 LED/蜂鸣器提供简单反馈。

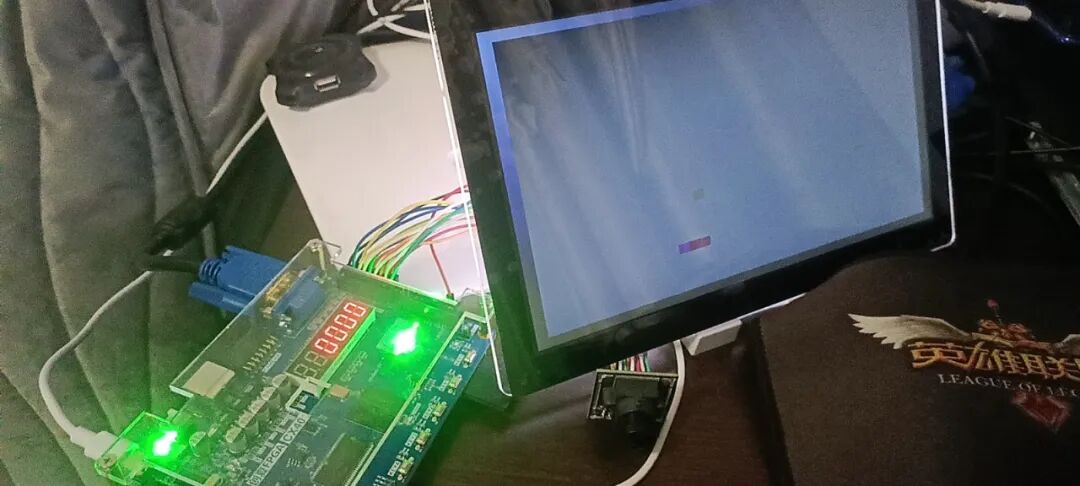

上板调试：
详细功能设计
（1）蛇的移动控制
方向输入：玩家通过按键（如上、下、左、右）控制蛇的移动方向。每次按下方向键，蛇的移动方向会立即更新，并在游戏画面中实时反映。
实时响应：确保按键输入的即时性和准确性，避免延迟或误操作影响游戏体验。
（2）游戏重置
重新开始：按下“重置”键后，游戏状态恢复到初始状态（蛇的长度重置为1，分数清零，食物重新生成）。
清除状态：重置功能会清除当前的游戏进度和状态，为新一轮游戏做好准备。
（3）难度调整
难度切换：按下“难度调整”键后，玩家可以选择不同的游戏难度（如低速、中速、高速）。难度调整会改变蛇的移动速度，从而影响游戏挑战性。
动态更新：难度调整后，游戏参数（如蛇速、食物生成频率）会立即更新，并在游戏中生效。
（4）碰撞检测与错误提示
碰撞检测：实时检测蛇头是否与墙壁或自身身体发生碰撞。如果检测到碰撞，游戏进入结束状态。
错误提示：当蛇发生碰撞时，蜂鸣器会发出提示音，同时LED灯闪烁，提醒玩家游戏结束。
（5）成功提示
食物获取：当蛇头接触到食物时，蛇身长度增加，分数更新，并在游戏画面中显示新的食物位置。
代码实现思路： 整体采用模块化设计，将游戏逻辑、显示控制、按键去抖、得分显示及随机食物生成等功能拆分为独立模块，模块间通过信号总线交互。主控实体 snake_game 负责时钟分频、按键去抖和模块实例化；snake 模块维护蛇身位置数组并实现移动、方向转换、碰撞检测与增长逻辑；snake_grow 采用伪随机数生成食物坐标并在检测到吃到食物时输出增长脉冲；vga_ctrl 将逻辑网格映射到像素坐标并生成 VGA 时序与颜色输出；display 与 BCD 模块负责将分数转换并驱动数码管；game_state_signal 管理游戏状态机（开始、游戏、死亡、重启）并生成死亡闪烁与重启脉冲。全局时序以 25 MHz 的 VGA 时钟为基准，游戏移动速率通过内部计数器与速度模式控制实现，可通过按键循环改变速度。
实现细节要点（摘要）：
·采用固定网格坐标（X: 1…38, Y:1…28），蛇和食物位置以格为单位存储（6-bit/5-bit）。
·蛇身用定长数组表示（最多16段），使用 is_exist 位向量表示有效段数，增长通过设置对应 is_exist 位并递增块数实现。
·方向控制保护：在移动更新周期中，只允许与当前方向不直接相反的方向变换，避免瞬间掉头自撞。
·食物位置由线性递增伪随机数与简单边界校正产生，检测相同坐标则视为吃到并触发增长。
·VGA 显示层将每个逻辑格映射为 16x16 像素块（由 x_coord/y_coord 的高位决定格坐标，低位用于块内像素掩码），并在不同区域绘制墙体、蛇头/蛇体与食物。
·游戏状态机在死亡后产生多次闪烁再进入重启计时，重启期间短脉冲控制外设复位及显示重置。
代码结构：
·snake_game.vhd：顶层实体，实例化各子模块，处理按键、时钟分频及外设信号分配。
·key_jitter.vhd：按键去抖模块，检测按键上升沿并生成去抖后的脉冲信号。
·snake.vhd：核心游戏逻辑，维护蛇身数组、移动与转向逻辑、碰撞检测与增长处理。
·Snake_grow.vhd：食物位置与增长控制，包含伪随机数生成与吃食检测。
·VGA_ctrl.vhd：VGA 驱动与像素着色，把逻辑格映射到像素并生成 hsync/vsync 与 RGB 输出。
·display.vhd：数码管显示控制，负责得分计数、位选与段选驱动。
·BCD.vhd：二进制转 BCD（百/十/个位）用于数码管显示分离位数据。
·Game_State_Signal.vhd：管理游戏状态机（开始、进行、死亡、重启）与死亡闪烁/重启脉冲。
·其它（项目文件）: .qsf/.qpf 等 Quartus 工程文件用于约束与引脚映射。

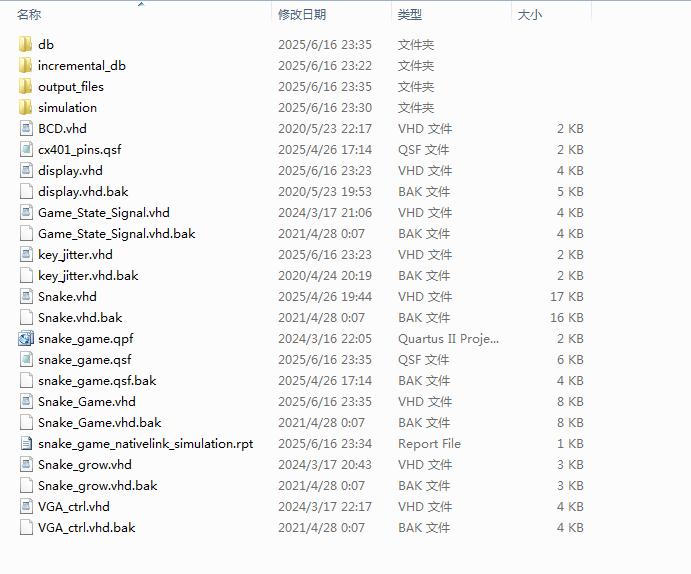

1、工程文件

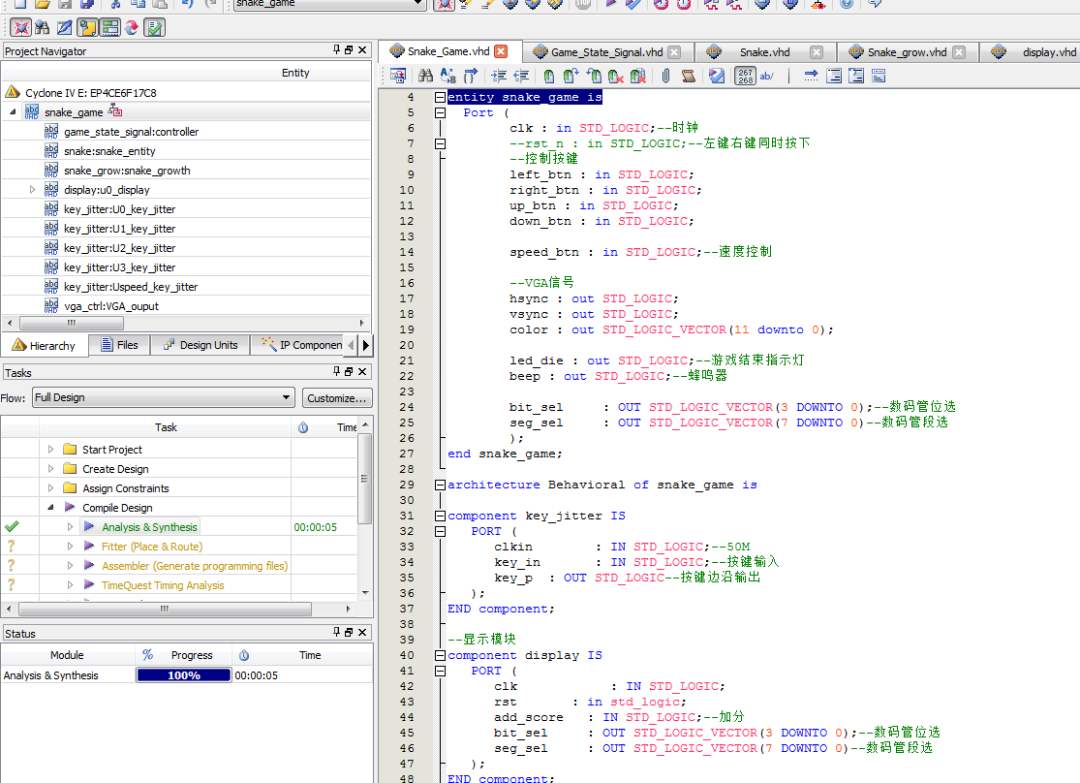

2、程序文件
3、程序编译

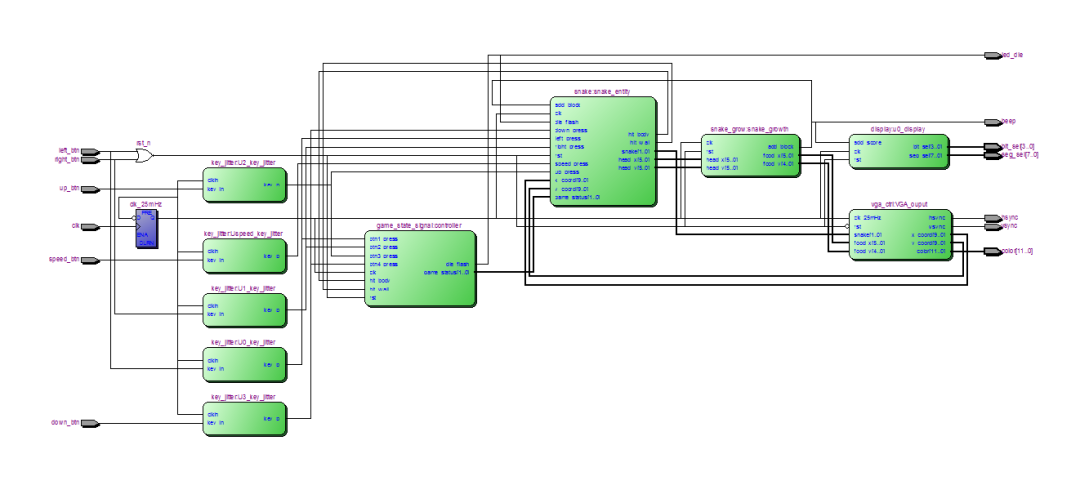

4、RTL图

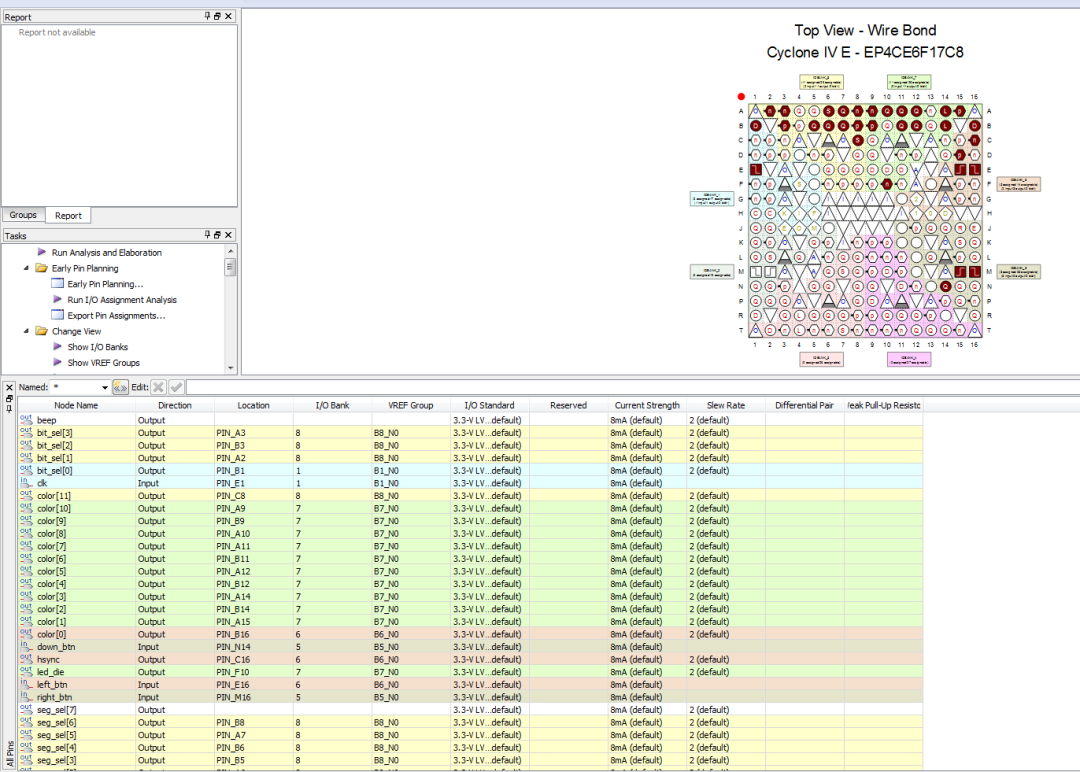

5、管脚分配

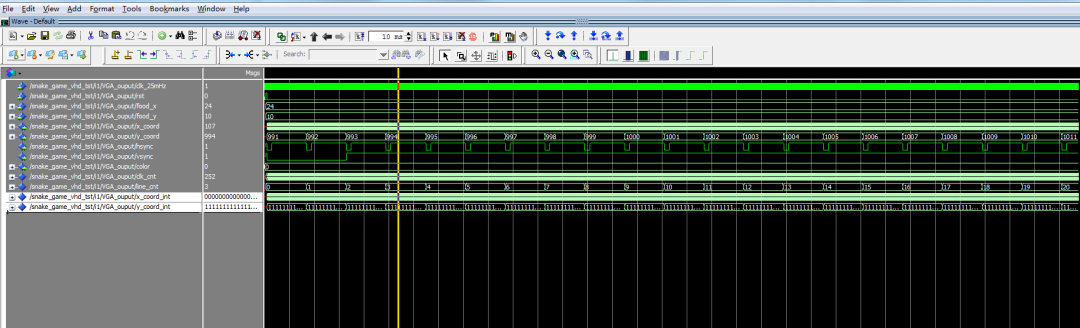

6、仿真图

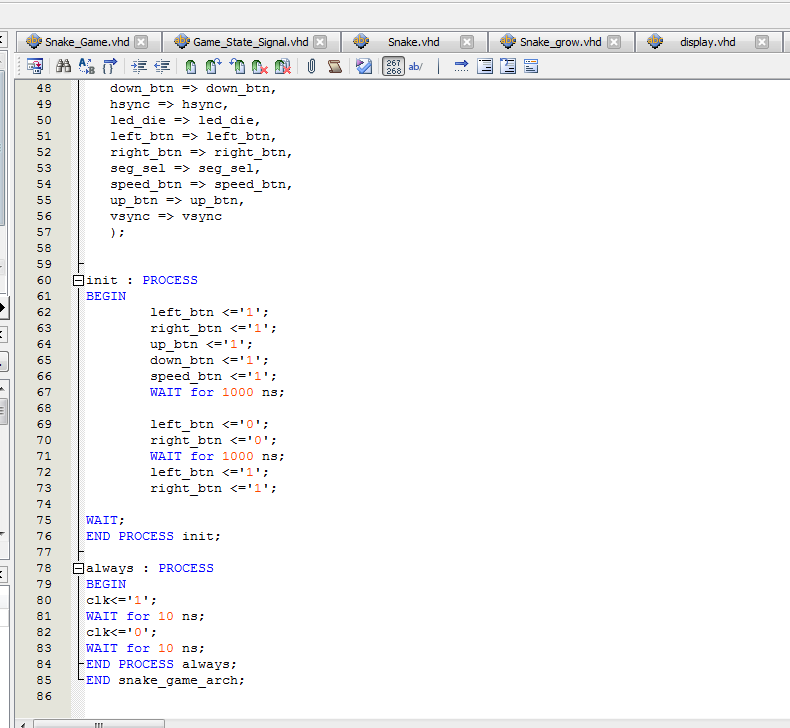

Testbench
仿真图

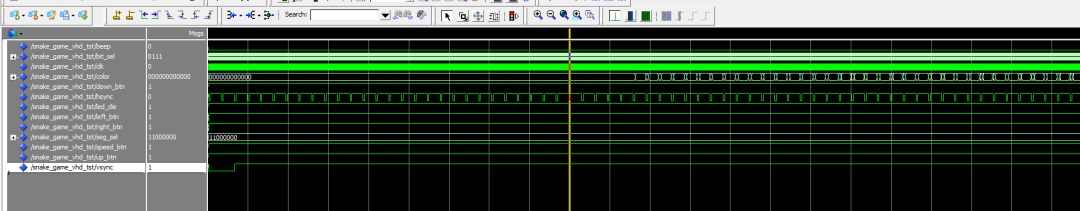

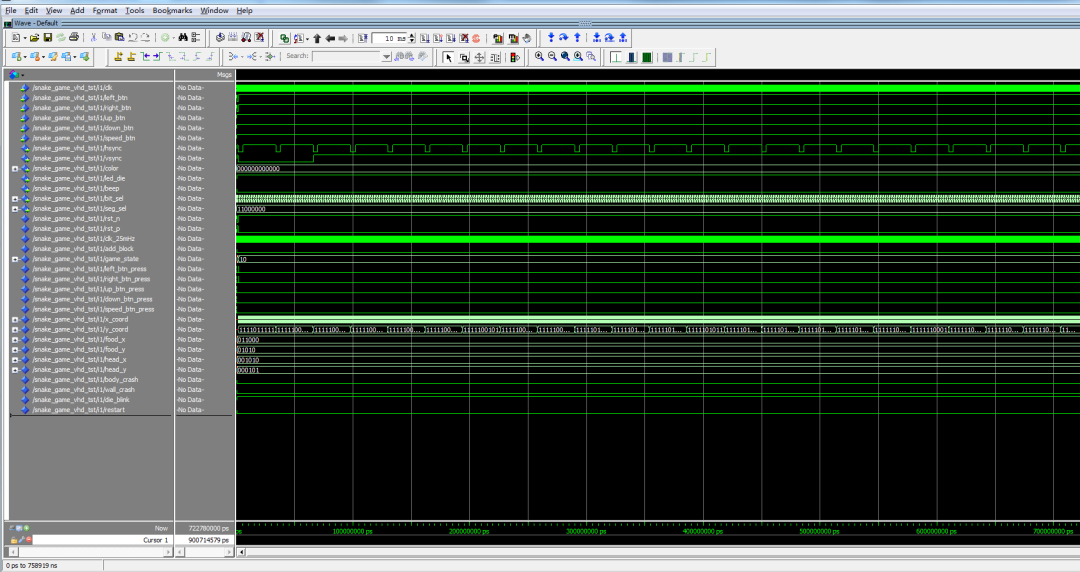

顶层仿真图

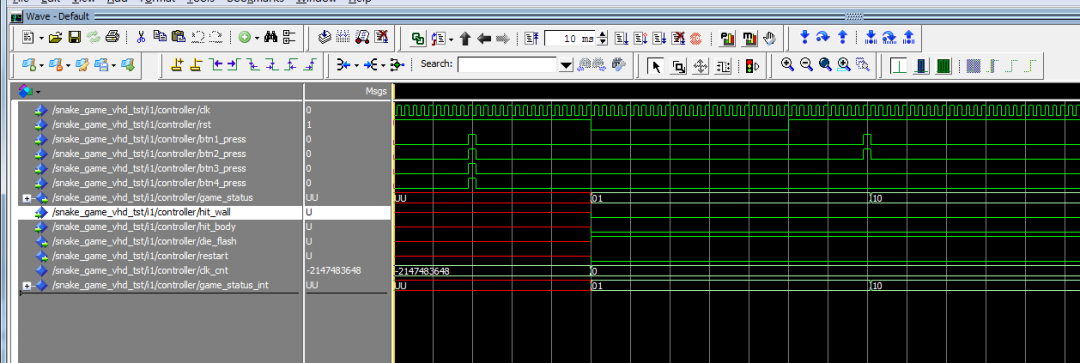

Controller模块
Snake_entity

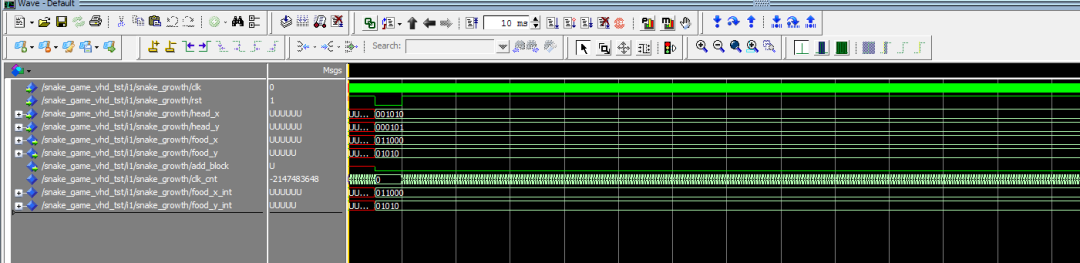

Snake_growth

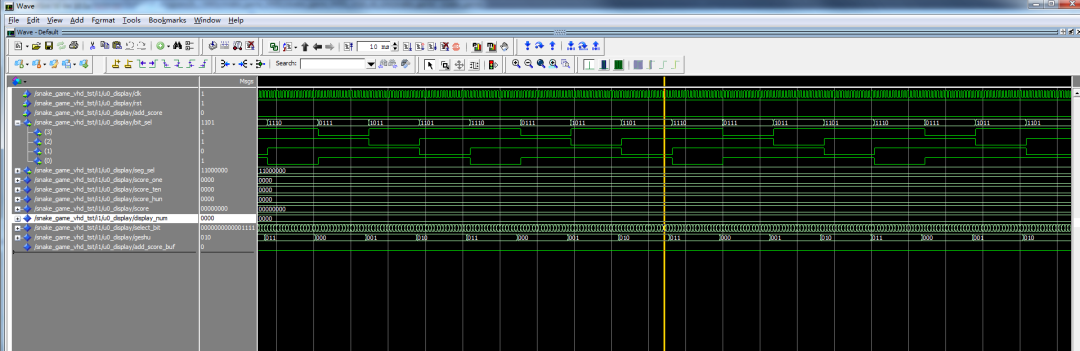

Display
VGA_out
代码下载：
