基于FPGA的6路抢答器设计VHDL代码Quartus DE2-115开发板

名称：基于FPGA的6路抢答器设计VHDL代码Quartus  DE2-115开发板

软件：Quartus

语言：VHDL

代码功能：

设计一个基于FPGA的6路抢答器。

设计要求

1.系统主要外设:自恢复式按键6个、数码管1个、LED灯5个、蜂鸣器1个、系统时钟(1KHZ)

2.系统主要功能:设置一个抢答开关,该开关由主持人控制,只有当主持人按下开始建才能抢答,否则无效;设置6个抢答按钮,该按钮分别代表六个选手,编号为1、2、3、4、5、6,当有选手按下按钮时,该选手编号锁存且显示;设置有5秒抢答倒计时,当主持人按下按钮后开始倒计时显示,选手在设定时间内抢答有效,时间到蜂鸣器响2秒,提示抢答结束。

*备注:抢答倒计时用流水灯进行显示。当主持人启动“开始”键后,5个LED灯全亮,每流失一秒,LED灯熄灭一个,从右到左一次熄灭,直到全部熄灭。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

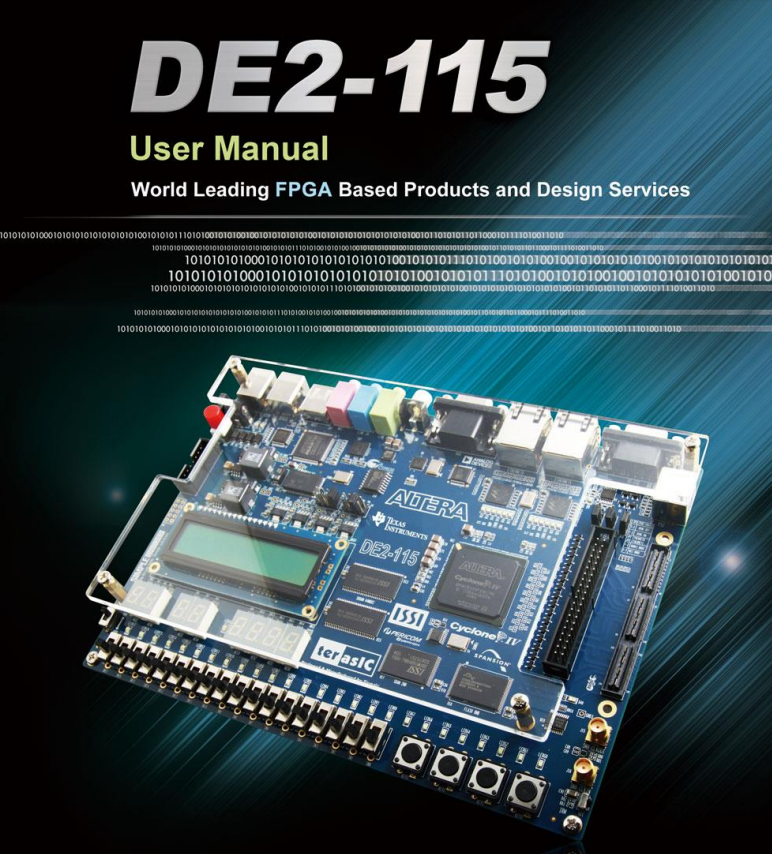

本代码已在DE2-115开发板验证，DE2-115开发板如下，其他开发板可以修改管脚适配：

演示视频：

设计文档：

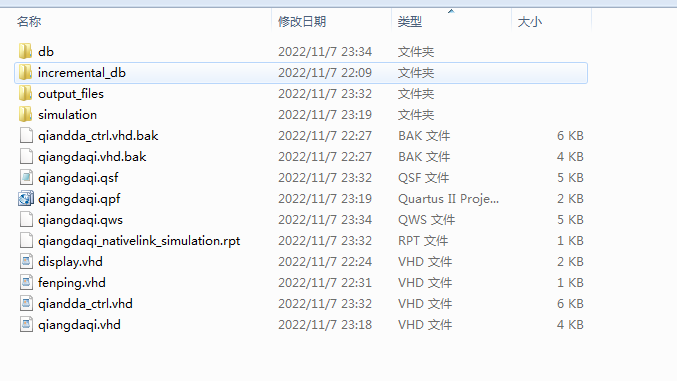

1. 工程文件

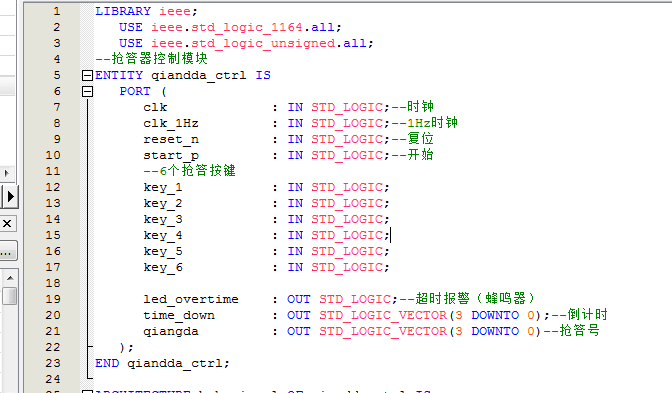

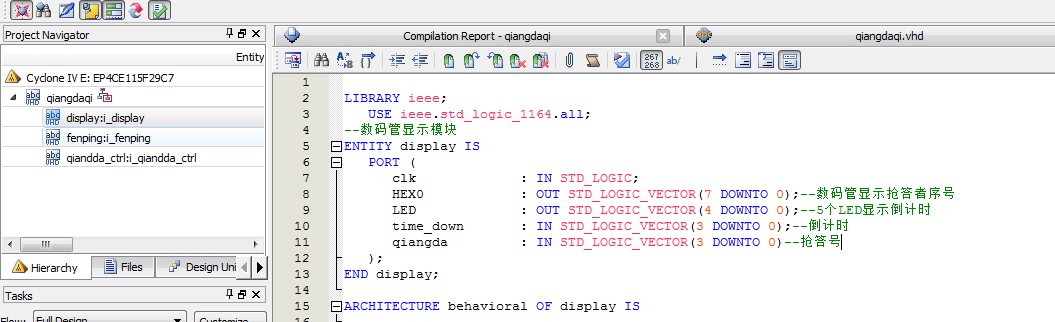

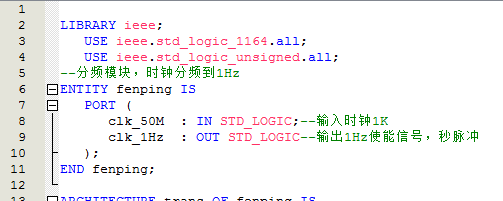

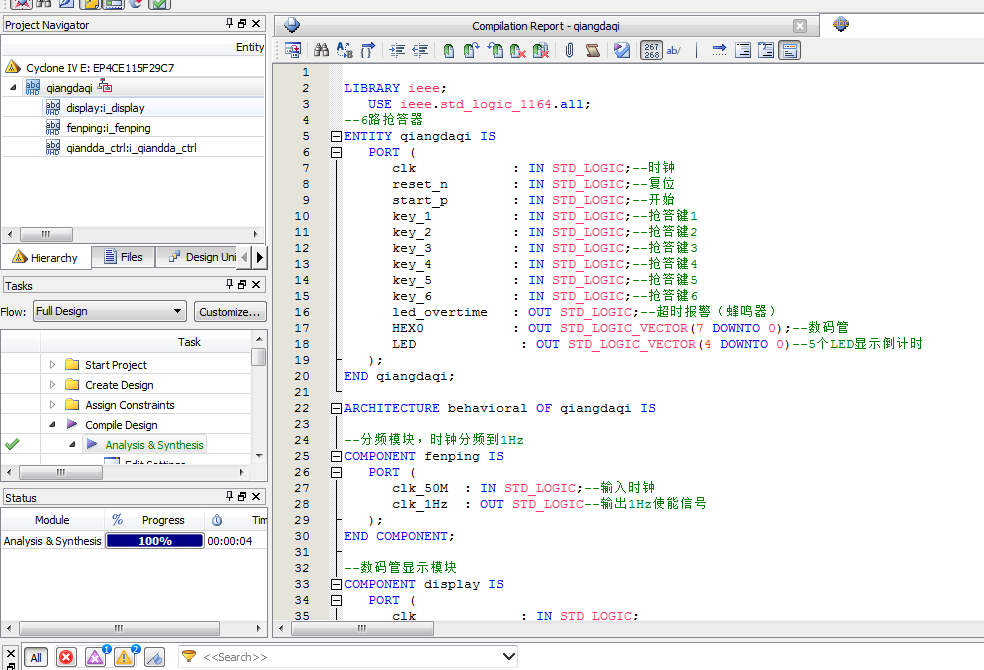

2. 程序文件

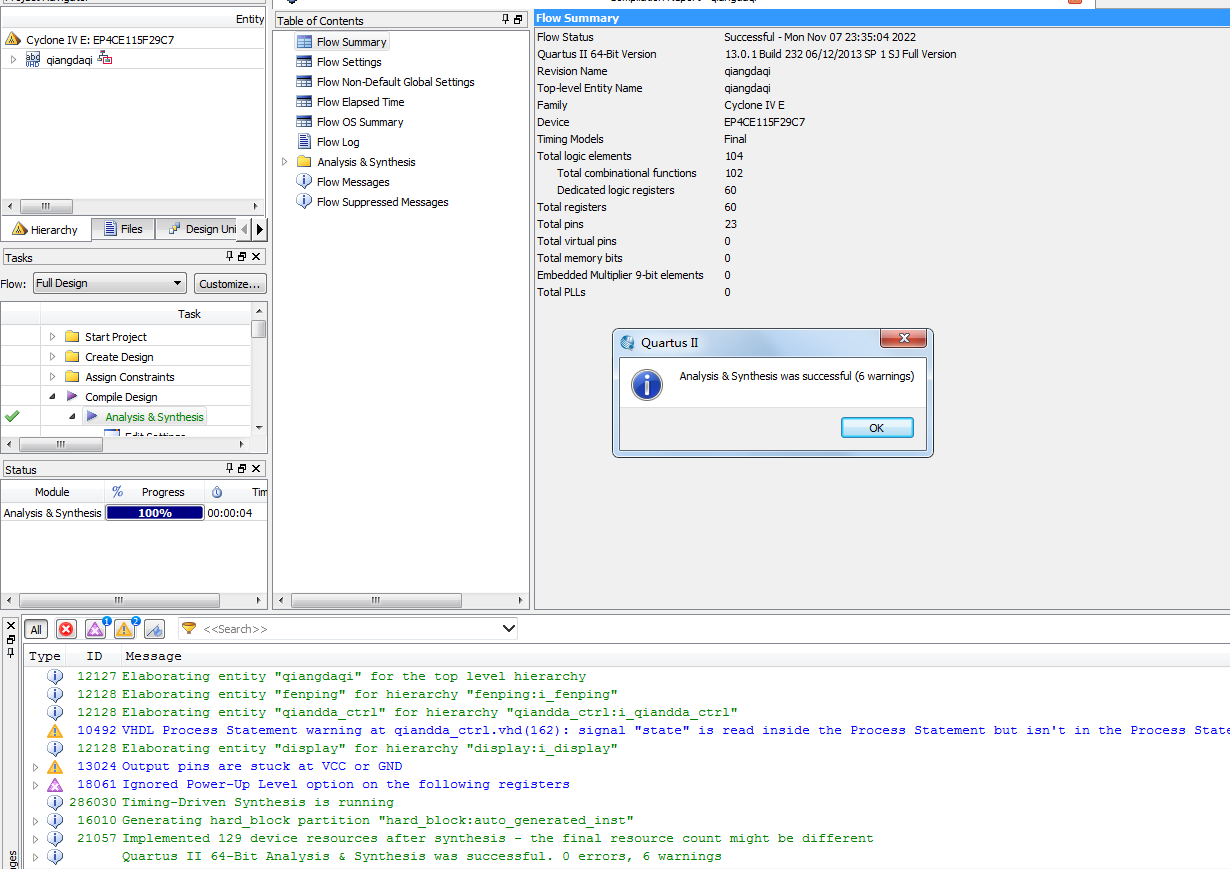

3. 程序编译

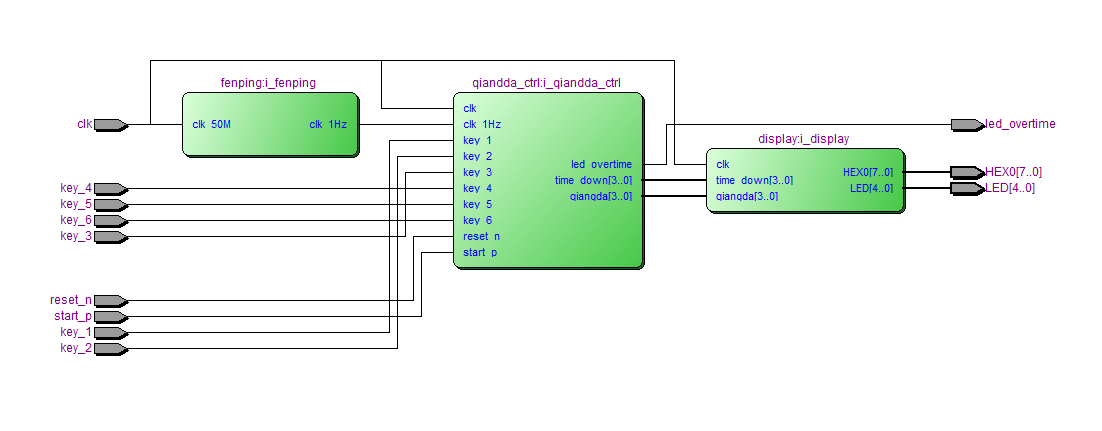

4. RTL图

5. 仿真图

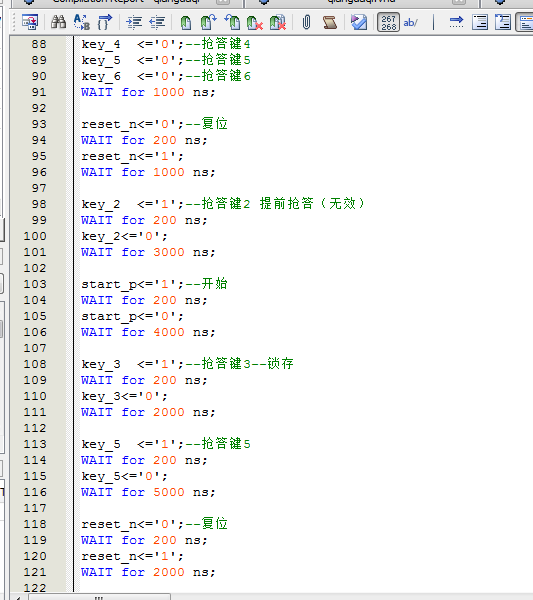

Testbench

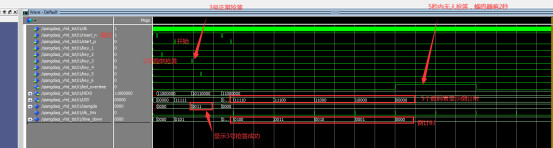

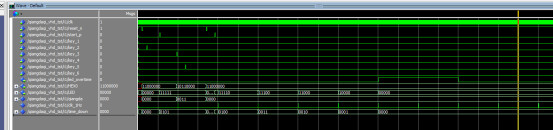

5.1 整体仿真

5.2 抢答控制模块

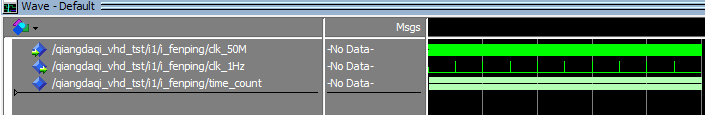

5.3 分频模块

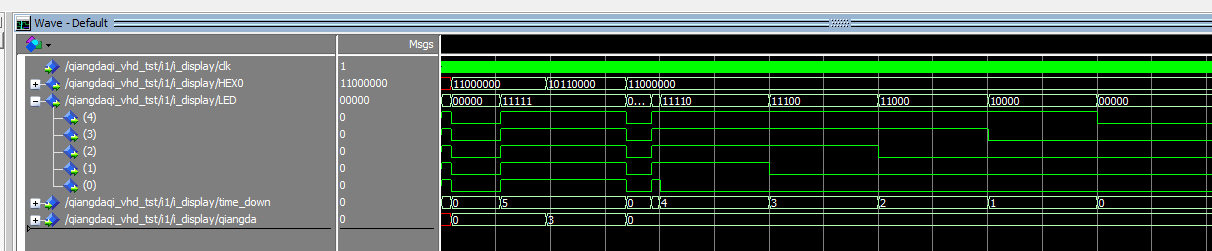

5.4 显示模块

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--抢答器控制模块
ENTITY qiandda_ctrl IS
   PORT (
      clk             : IN STD_LOGIC;--时钟
clk_1Hz         : IN STD_LOGIC;--1Hz时钟
      reset_n         : IN STD_LOGIC;--复位
      start_p         : IN STD_LOGIC;--开始
--6个抢答按键
      key_1           : IN STD_LOGIC;
      key_2           : IN STD_LOGIC;
      key_3           : IN STD_LOGIC;
      key_4           : IN STD_LOGIC;
      key_5           : IN STD_LOGIC;
      key_6           : IN STD_LOGIC;
      led_overtime    : OUT STD_LOGIC;--超时报警（蜂鸣器）
   time_down       : OUT STD_LOGIC_VECTOR(3 DOWNTO 0);--倒计时
      qiangda         : OUT STD_LOGIC_VECTOR(3 DOWNTO 0)--抢答号
   );
END qiandda_ctrl;
ARCHITECTURE behavioral OF qiandda_ctrl IS
   --定义状态
    constant  s_idle          : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
    constant  s_start         : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0001";
    constant  s_timedown      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0010";
    constant  s_qianda_1      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0111";
    constant  s_qianda_2      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1000";
    constant  s_qianda_3      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1001";
    constant  s_qianda_4      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1010";
    constant  s_qianda_5      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1011";
    constant  s_qianda_6      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1100";
    constant  s_overtime      : STD_LOGIC_VECTOR(3 DOWNTO 0) := "1111";
 --内部信号
   SIGNAL qiangda_temp        : STD_LOGIC_VECTOR(3 DOWNTO 0);
   SIGNAL state               : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
   SIGNAL time_cnt            : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0101";
   SIGNAL wait_cnt            : STD_LOGIC_VECTOR(3 DOWNTO 0) := "0000";
BEGIN

   --定时电路
   --控制倒计时
   PROCESS (clk, reset_n)
   BEGIN
      IF ((NOT(reset_n)) = '1') THEN
         time_cnt <= "0000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (state = s_start) THEN
            time_cnt <= "0101";--起始时间5秒
         ELSIF (state = s_timedown and clk_1Hz='1') THEN--倒计时,每秒倒计时1
            time_cnt <= time_cnt - "0001";
         END IF;
      END IF;
   END PROCESS;

   PROCESS (clk, reset_n)
   BEGIN
      IF ((NOT(reset_n)) = '1') THEN
         wait_cnt <= "0000";
      ELSIF (clk'EVENT AND clk = '1') THEN
         IF (state = s_idle) THEN
            wait_cnt <= "0000";--0
         ELSIF (state = s_overtime and clk_1Hz='1') THEN--超时
            wait_cnt <= wait_cnt + "0001";
         END IF;
      END IF;
   END PROCESS;
   time_down <= time_cnt;--倒计时
