智能车灯技术解析及雷卯静电浪涌解决方案_电路方案

ADB自适应大灯与DLP交互投影的防静电与可靠性设计

一、智能控制：ADB 大灯让灯光 “主动思考”。

ADB（自适应远光灯系统）通过摄像头与算法联动，动态调节光束：

·技术原理：采用二级架构（Boost+Buck 电源模块），支持多通道恒流输出，可自动遮蔽强光区域（如宝马7系的14分区LED光源）。

·高端标配：奔驰S级、奥迪A8等车型可识别150米外车辆，动态调整光束；

中端下沉：法雷奥模块化设计将成本降低40%，已应用于丰田 RAV4、大众途观等车型，推动ADB技术下沉。

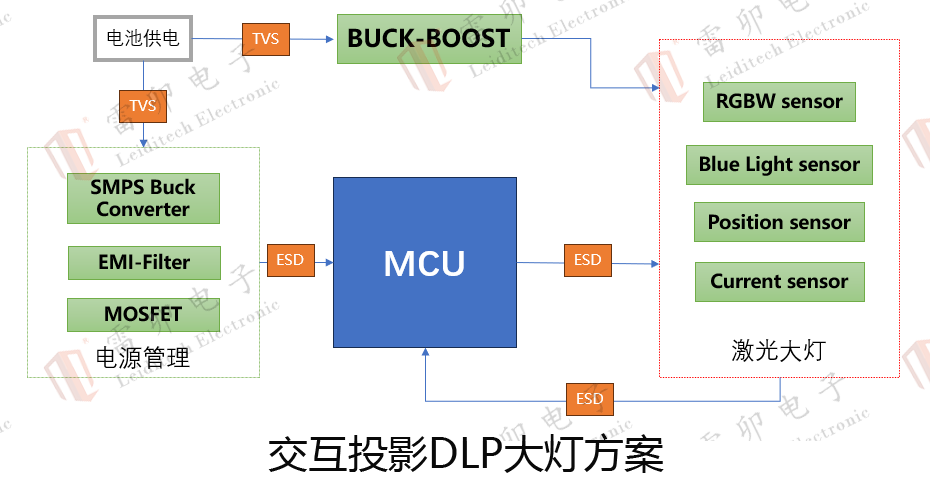

DLP（数字光处理）技术通过百万像素级投影实现智能交互：

·核心应用：投射车道线辅助驾驶、导航箭头、行人警示符号（如欧司朗 MicroLED 模组实现19,200 像素高精度投影），甚至自定义动画（如迎宾光毯），提升人车交互体验。

技术趋势：与自动驾驶协同，华为智能灯光系统可向行人投射“安全通过”信号，增强道路沟通能力。

随着大灯的智能化，静电干扰（ESD）、浪涌电压（Surge）、电磁兼容（EMC）成为关键挑战。车灯模块提供定制化防护方案，确保系统在-40℃~+85℃宽温环境稳定运行。

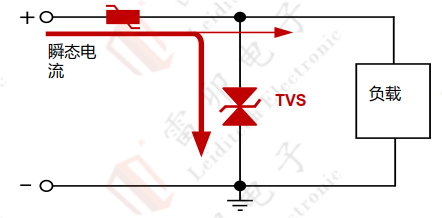

3.1 电源系统防护：应对抛负载与电压突变

·典型场景：发动机启动时的 12V/24V 电源瞬态过压（如 12V 系统可能出现 40V 浪涌），易损坏 LED 驱动电路。

解决方案：TVS 二极管（如 SM8S24CA，6.6kW 峰值功率）与自恢复保险丝组合，响应时间＜1ns，符合 ISO 7637-2 抛负载测试标准，已应用于大众、蔚来等车型的 LED 光源驱动。

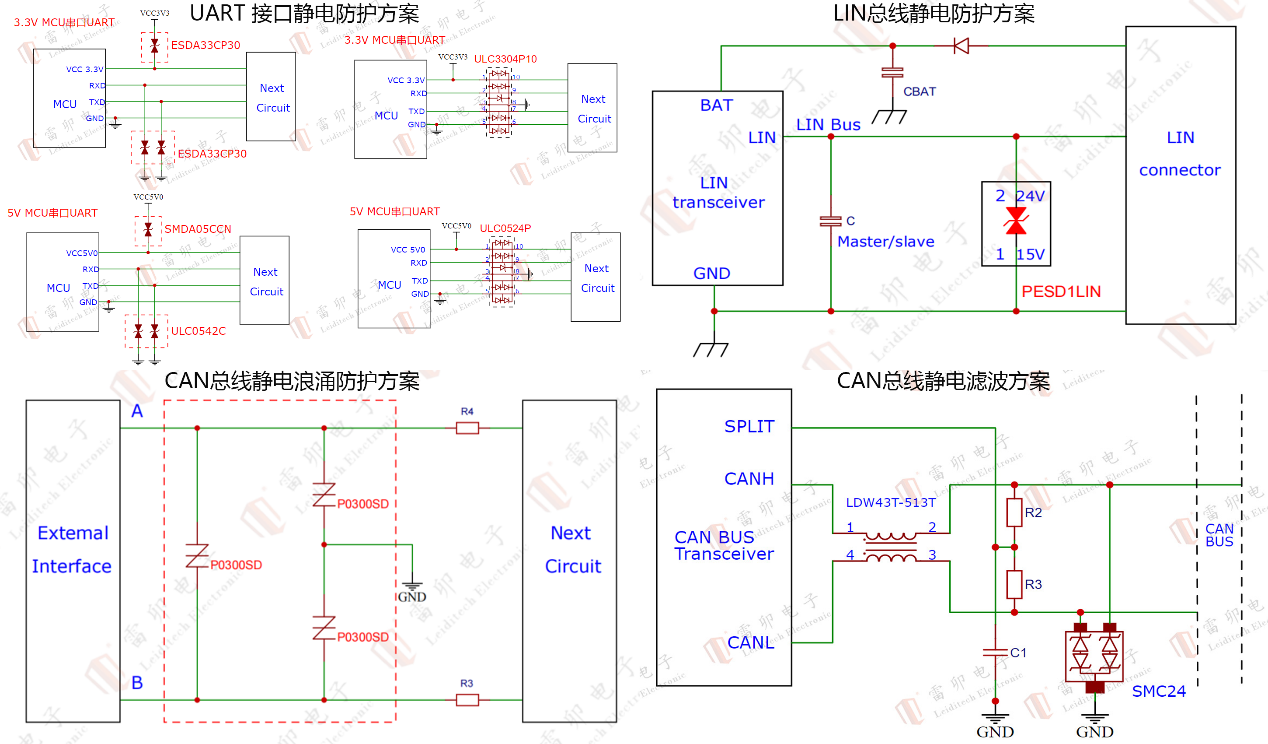

3.2 通信总线防护：保障数据链路稳定

总线类型	核心风险	防护方案和典型器件	要达到的标准
CAN 总线	静电干扰、共模噪声	多路 ESD 二极管（SMC24，电容＜50pF）+ 共模电感（LDW43T-513T）	IEC61000-4-2, 等级4，接触放电30kV，空气放电30kV，SMC24通过汽车级AEC-Q101认证；共模电感（LDW43T-513T）可抑制电磁干扰（EMI）
	浪涌冲击	低残压的TSSP0300SD	IEC61000-4-2,静电等级4，接触放电8kV，空气放电15kV； IEC61000-4-5 浪涌10/700μs，8kV。
LIN 总线	低速通信误码	集成式 ESD 器件（PESD1LIN，电容＜20pF）	支持 20kbps 速率，满足IEC61000-4-2，等级4，接触放电30kV，空气放电25kV。
UART 接口	高速信号失真	低容抗 ESD 二极管（ULC0542P，电容 0.3pF）	支持 115200bps，满足IEC61000-4-2，等级4，接触放电30kV，空气放电30kV

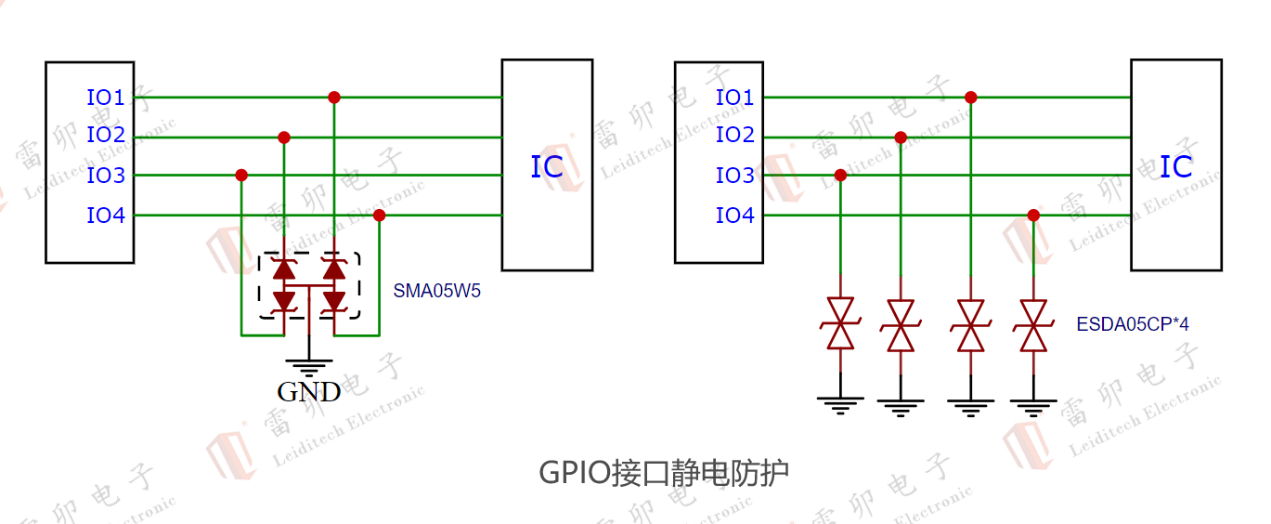

3.3 GPIO接口防护：单路与多路集成方案

·单路防护：ESDA05CP（DFN1006 封装，5V 耐压，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV），适用于独立开关信号；

多路集成：SDA05W5（SOT-353 封装，单颗保护 4 路，满足IEC61000-4-2，等级4，接触放电8kV，空气放电15kV），简化 PCB 布局。
