前言
该系统设计为一个智能环境监测与控制解决方案，其中STM32F103C8T6作为主控核心，负责协调DHT11温湿度传感器、MQ135气体传感器、水位检测模块的数据采集，并通过OLED显示屏实时展示。系统支持手动与自动模式切换，在自动模式下，当湿度低于设定阈值时自动启动加湿器，并可通过APP设置报警阈值；若水位不足或检测到有害气体，蜂鸣器会发出本地警报。APP端基于MQTT协议与设备通信，实现数据实时显示、历史记录存储与查询，并在湿度异常或水位不足时推送弹窗告警，同时允许用户远程切换模式或手动控制设备，形成完整的监测、控制与预警闭环。

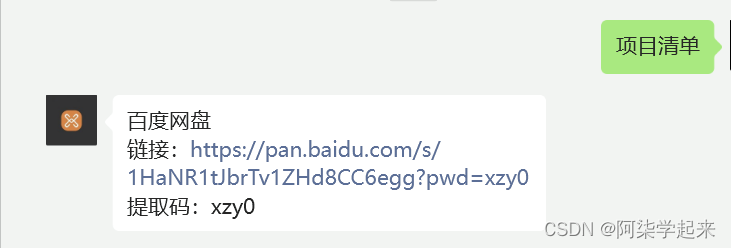

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
➡️➡️
⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

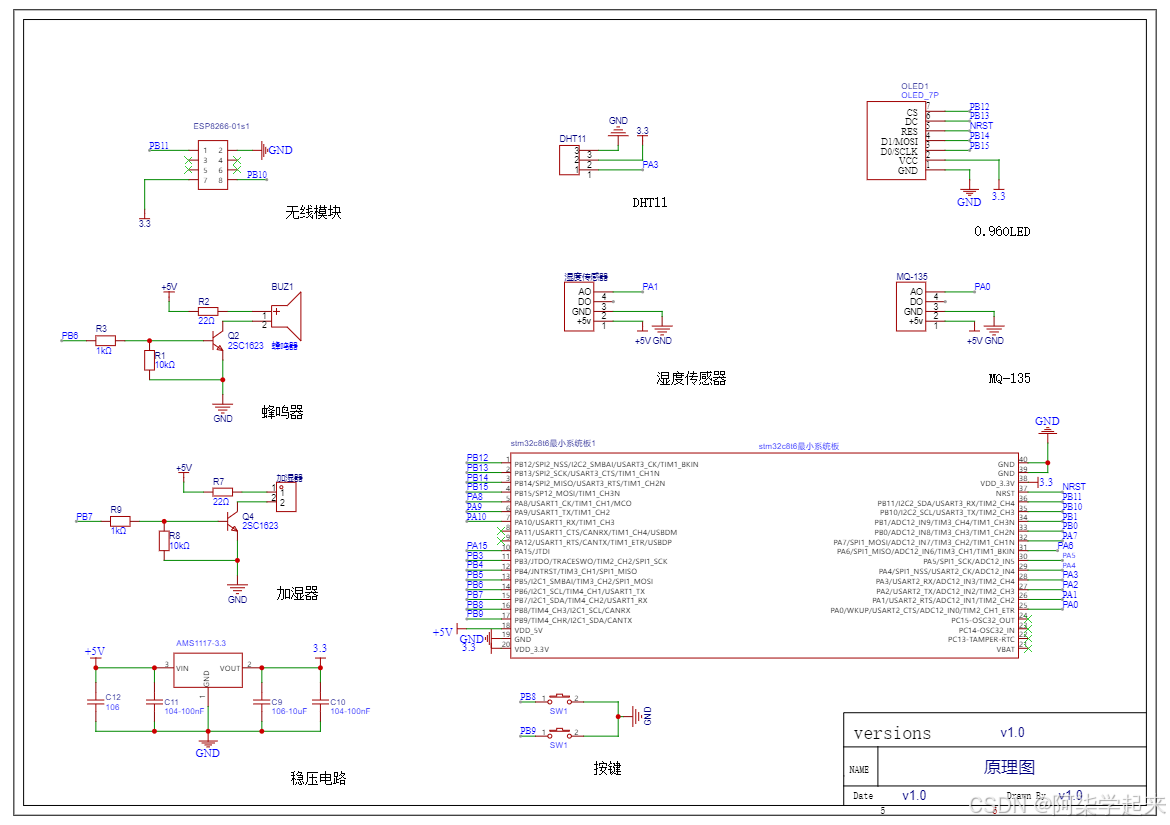

一 连线图
开发板资料链接下载：
开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）灯和机闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次
（2）硬件每隔5秒会向APP传输一次数据。

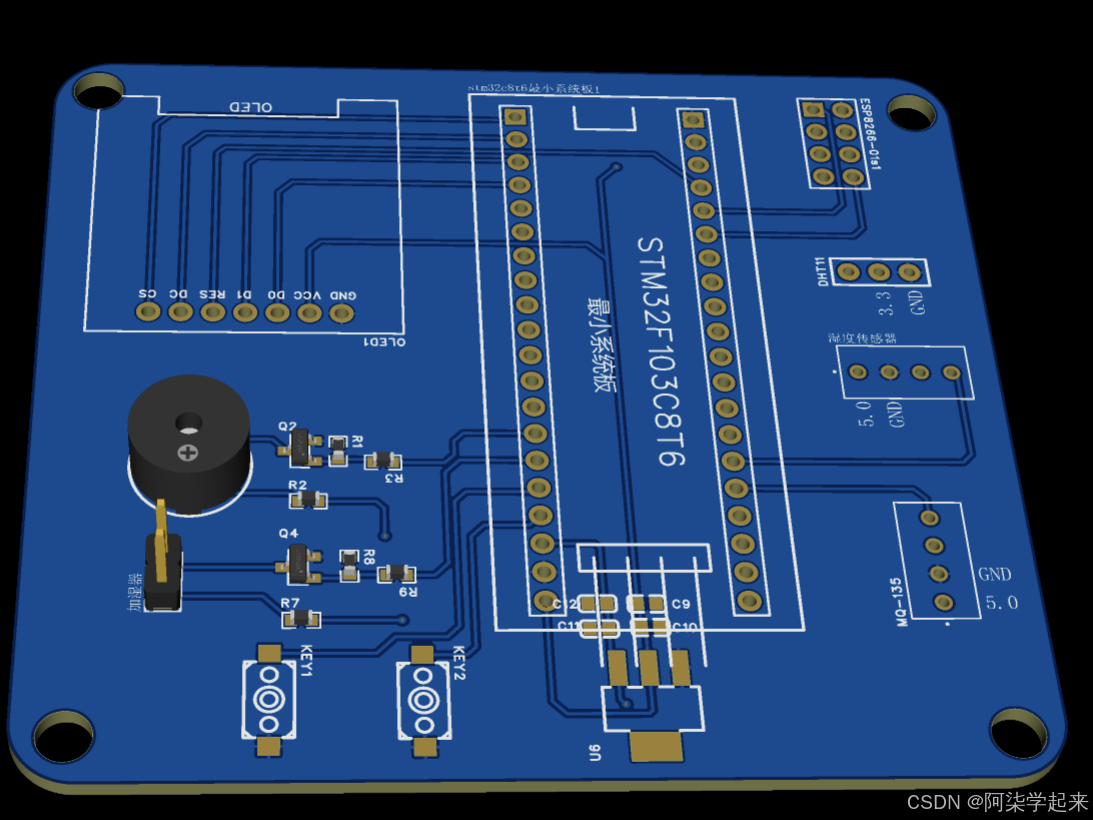

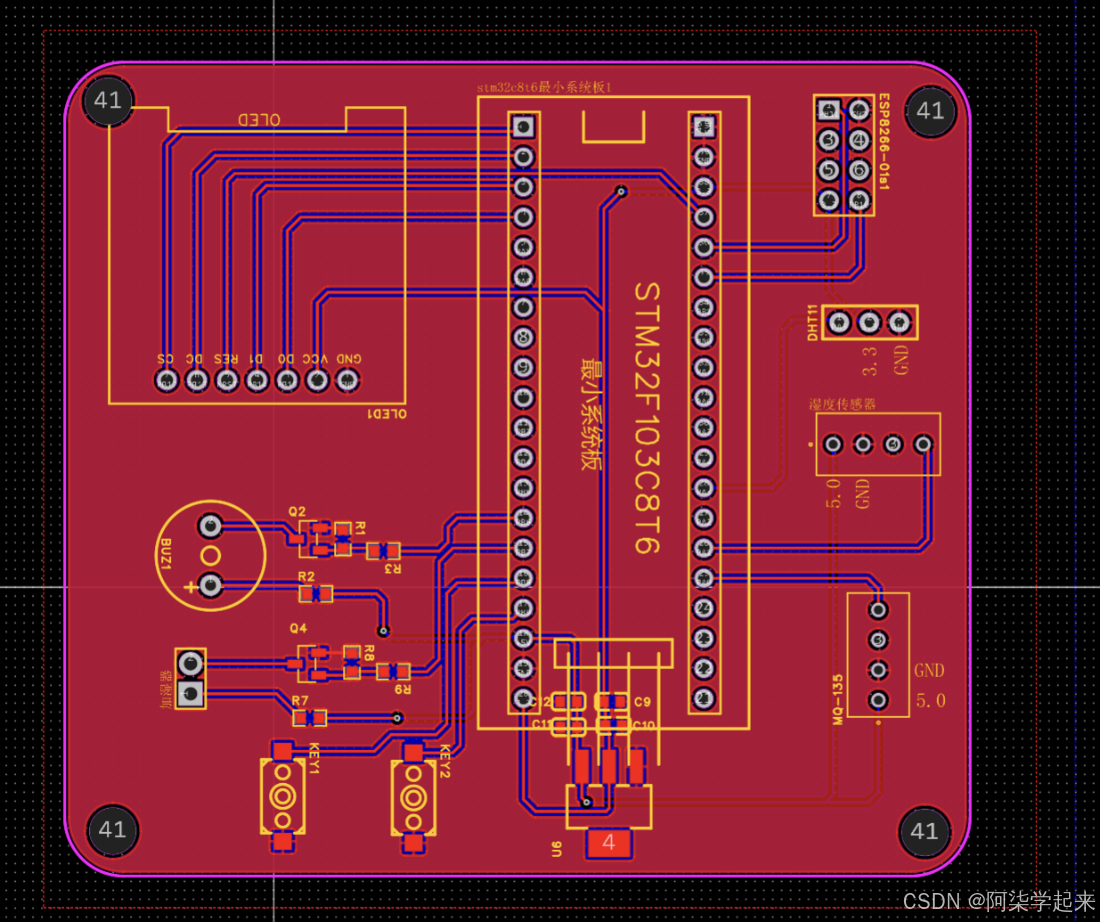

2 PCB效果

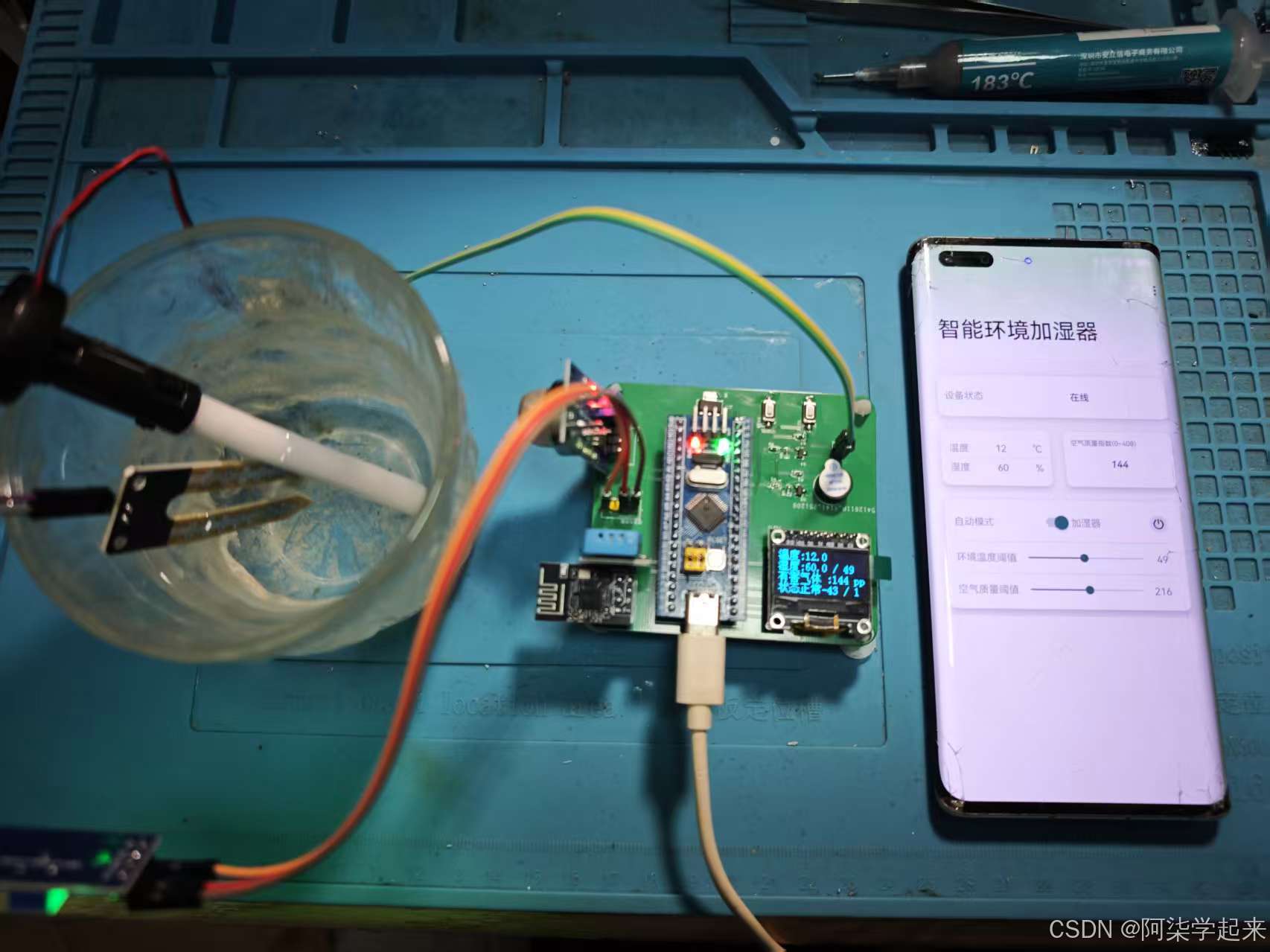

3 实物效果

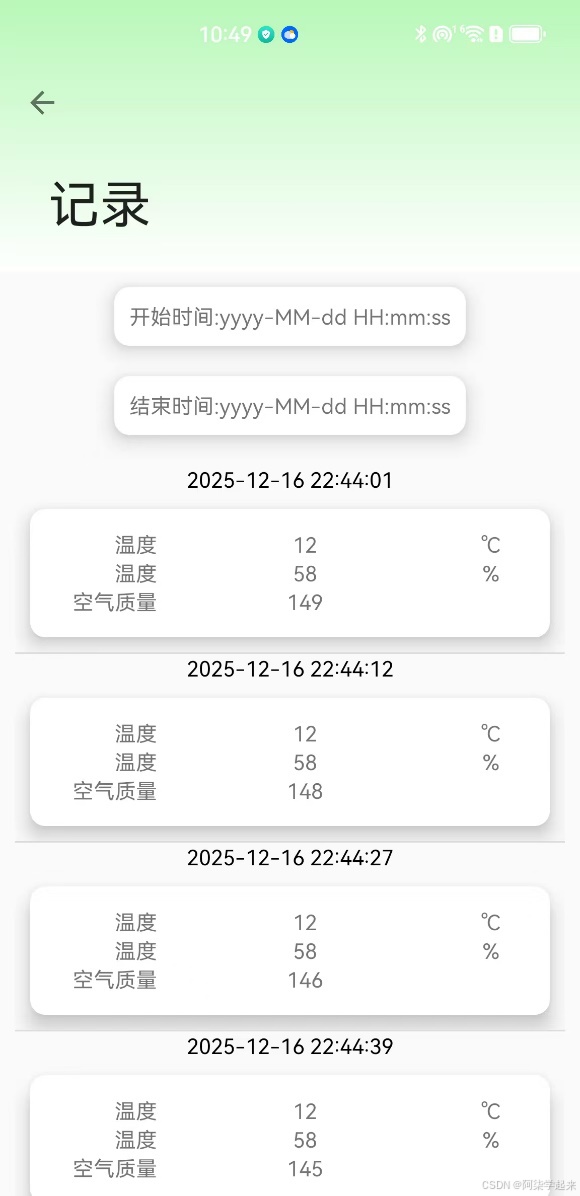

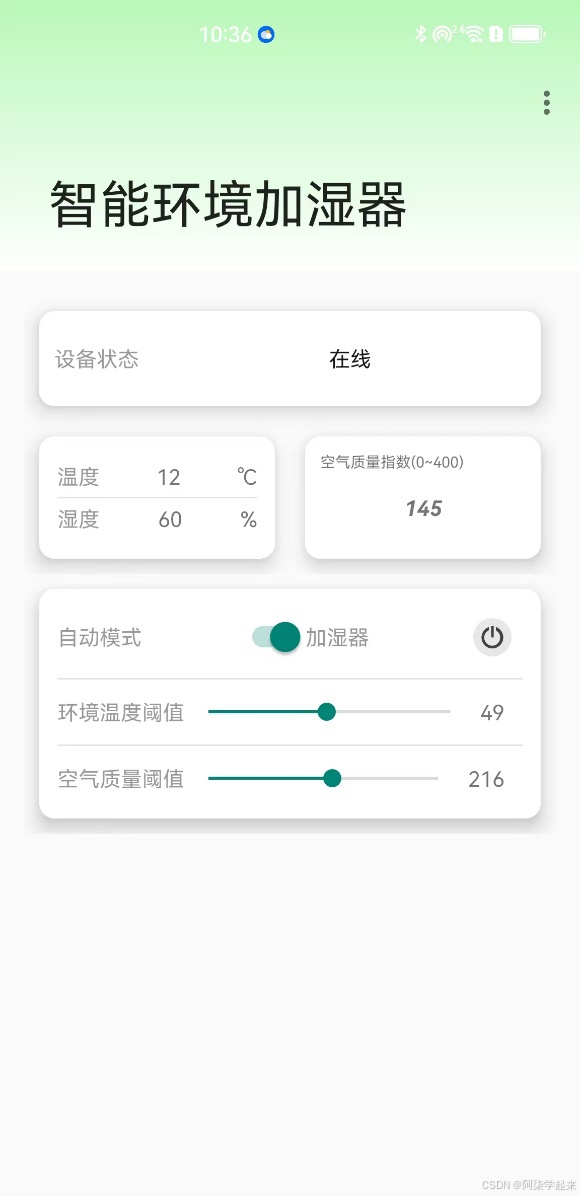

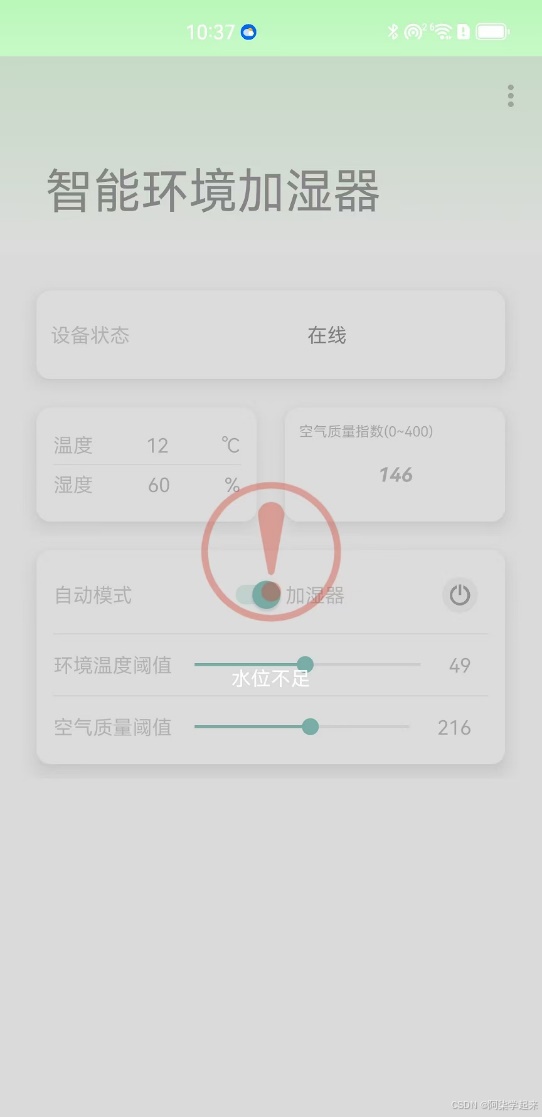

4 APP效果
5 功能概括
（1）硬件端
- STM32F103C8T6：用于所有程序的中控和模块数据通信；
- 0.96寸OLDE：用于显示的各种环境数据，实现实时监测；
- 温湿度传感啊（DHT11）：用于监测环境数据；
- 气体传感器（MQ135）：检测环境的中是否有有害气体
- 加湿器：用于检测当前湿度是否达标，未达标自动开始(分手动自动模式)；
- 水位检测：检测到当前水位不足时，会开启蜂鸣器提示
- 蜂鸣器：用于异常状态的报警；
- 按键：可以调整手动或者自动模式
（2）APP端
- 使用MQTT协议与设备进行信息交互；
- 可采集到底层设备数据并且展示到界面UI；
- 可以调整模式，设有自动和手动模式；
- 使用数据库进行数据储存与查询（按时间段）；
- 自动模式下可以设置空气湿度阈值，用于有害状态报警，手动模式下，可以使用按键控制风扇；
- 当监测到湿度未达标时或者水位不足时，使用弹窗方式进行报警；
（3）云平台使用（需要可以找我获取）
只是链接各个设备使用，采用MQTT即时通讯；
（4）演示视频
通过网盘分享的文件：166.1.智能环境加湿器-WiFi.mp4
链接: https://pan.baidu.com/s/17CQkDOt6MRui9QCDfa0g_Q?pwd=XZY0 提取码: XZY0
--来自百度网盘超级会员v7的分享
二 底层代码使用方式
1 使用说明
（1）. 使用的时候设备会自动连接WIFI
热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
2 下载程序
- 先根据原理图进行连线，连接好以后在做后面的操作
- 打开手机热点 热点名字：NET密码：12345678

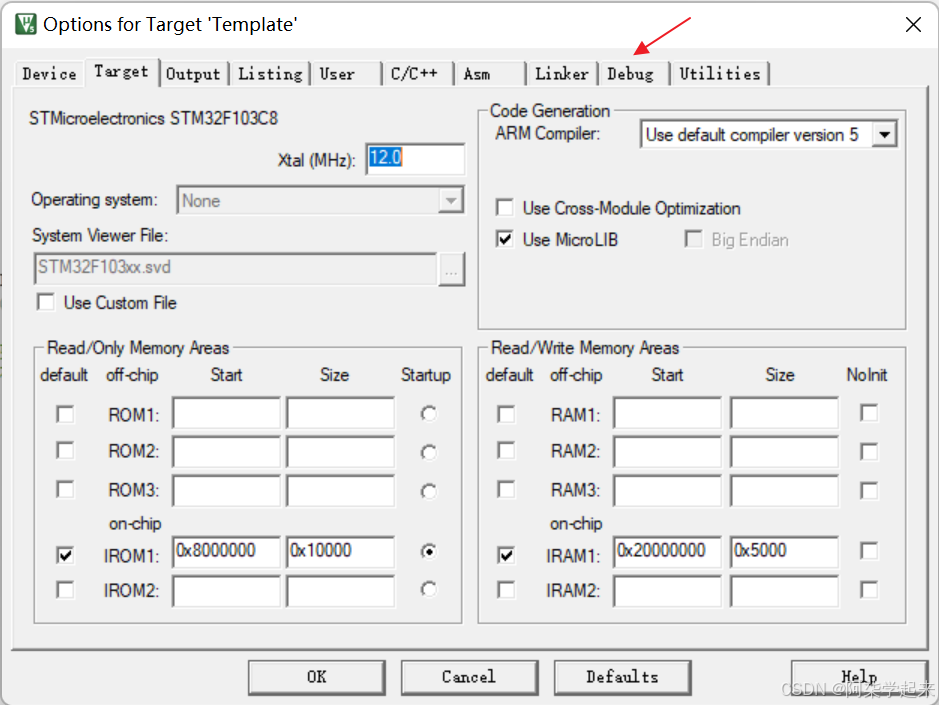

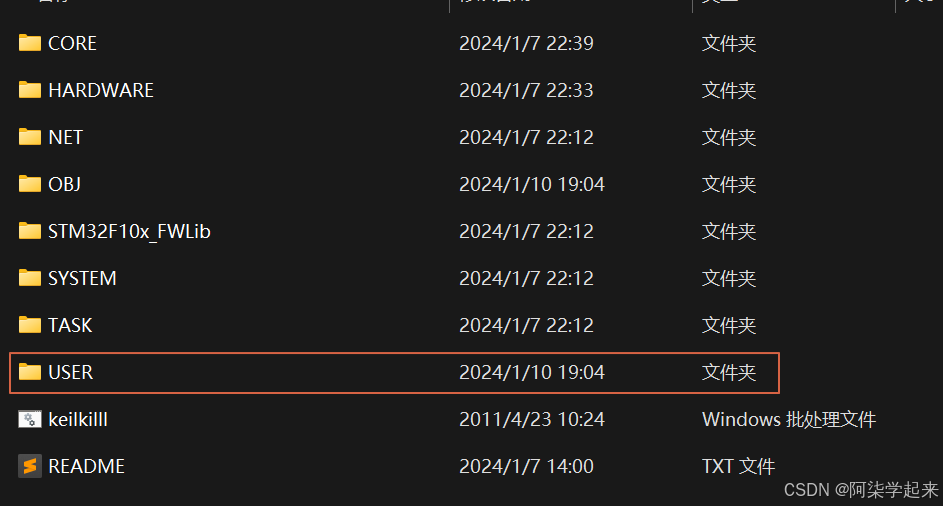

- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
三 APP使用方式
1 下载APP
（1）操作方式：
使用Android手机安装APK进行操控
编辑
安装Android studio导入项目使用模拟器
官网下载最新版本
https://developer.android.google.cn/studio?hl=zh-cn
安装包（工作室版本）链接：
https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0
提取码：xzy0
安装教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
四 程序修改部分
- 硬件代码
- 如需修改WiFi
联系方式 微信号：13648103287
