前言
该智能环境调控系统以STM32F103C8T6单片机为核心，集成空气质量、温湿度（DHT11）及光照传感器进行环境数据采集，并通过0.96寸OLED屏实时显示。系统具备手动与自动双模式：手动模式下，用户可通过实体按键直接开关风扇与加湿器（模拟）；自动模式下，则可依据预设的温湿度、光照及空气质量阈值自动控制风扇、加湿器及LED补光灯，异常时触发蜂鸣器报警。配套的APP通过局域网与设备通信，实时以图表形式展示数据，允许用户远程切换模式、设置各项阈值以实现智能调控，并能手动控制设备，同时所有历史数据均存储于数据库，支持按时间段查询与分析。。
关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
➡️➡️
⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️
一 连线图

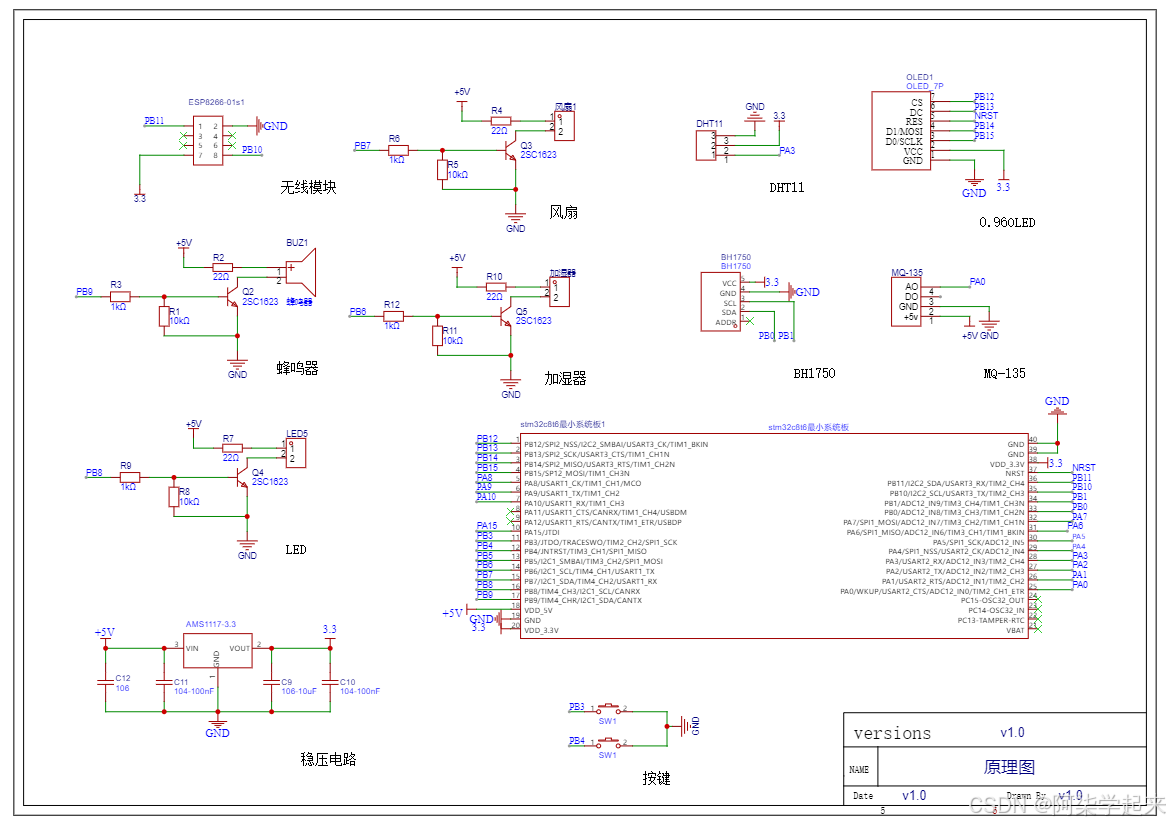

1 原理图
开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次
（2）硬件每隔5秒会向APP传输一次数据。

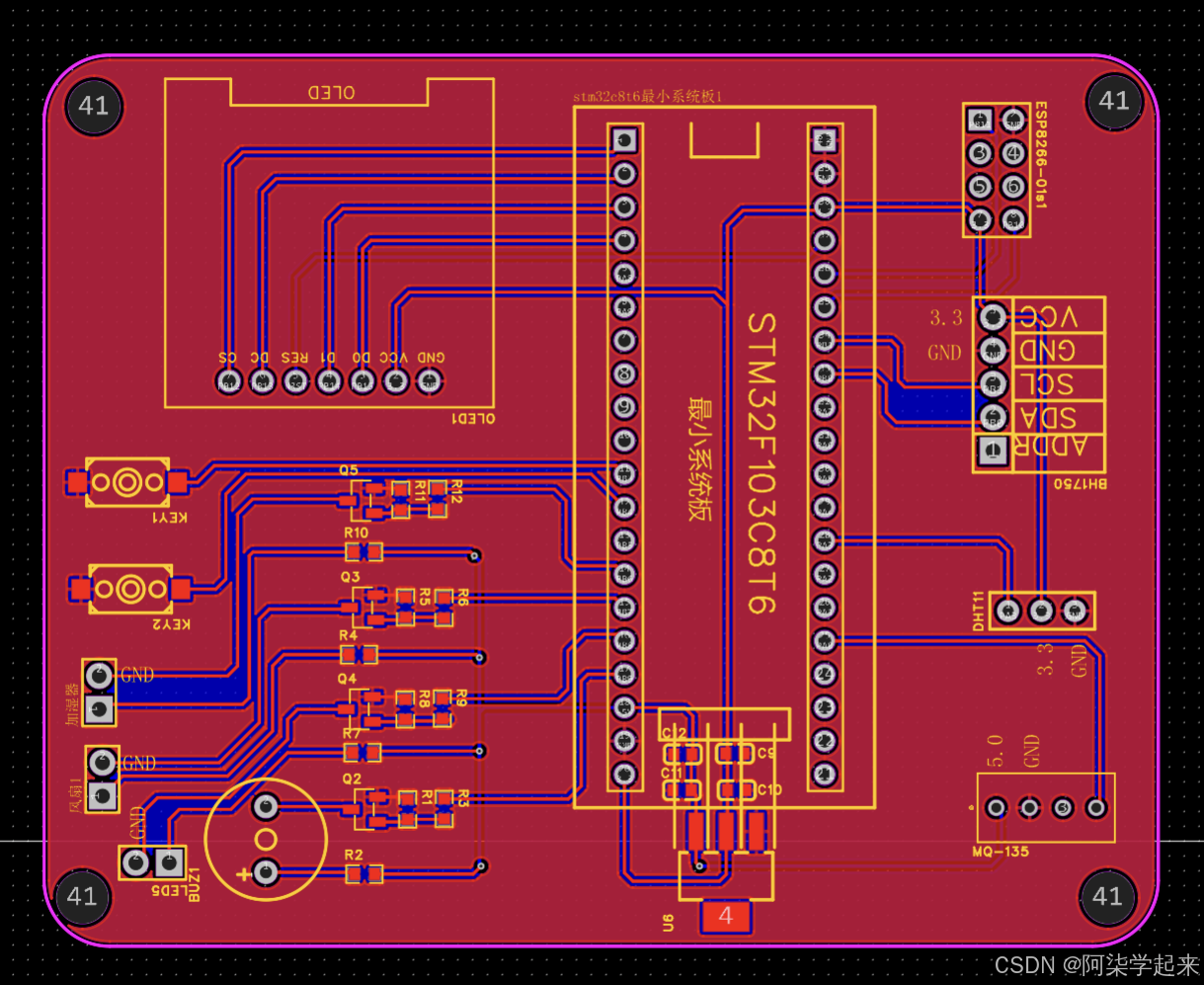

2 PCB效果

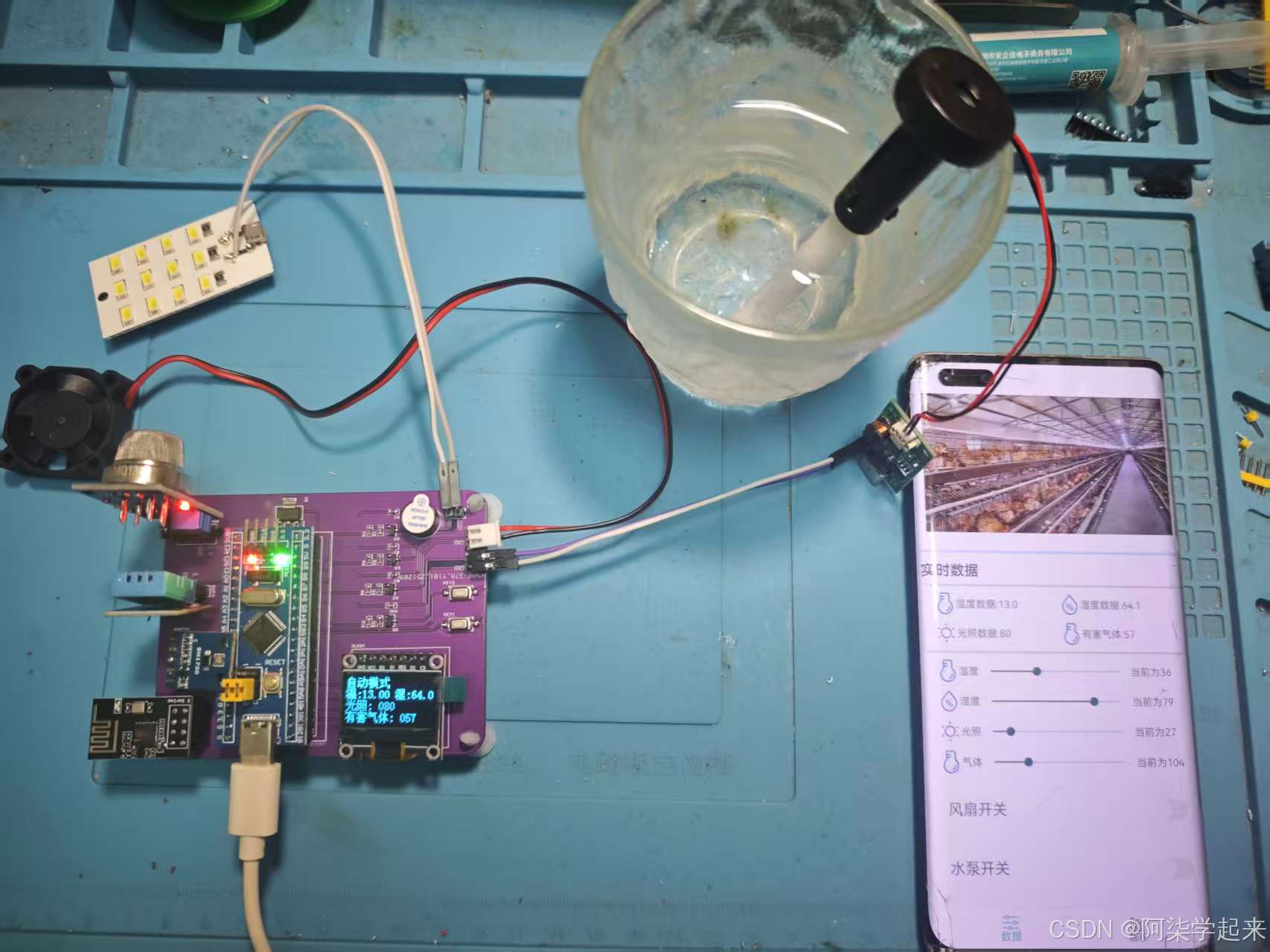

3 实物效果

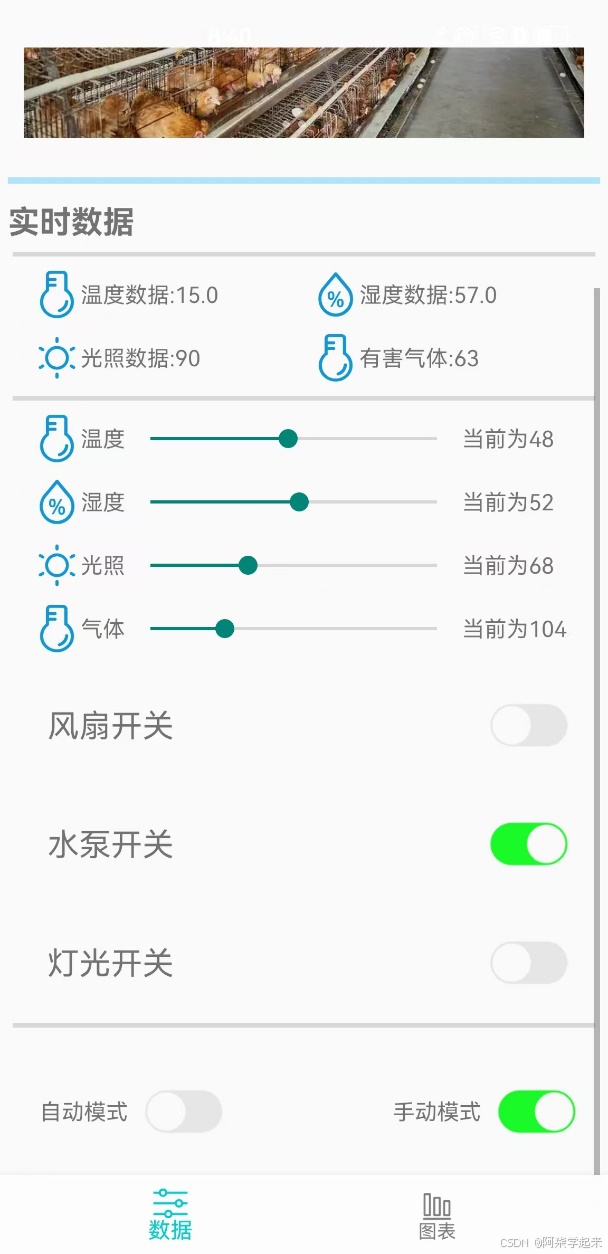

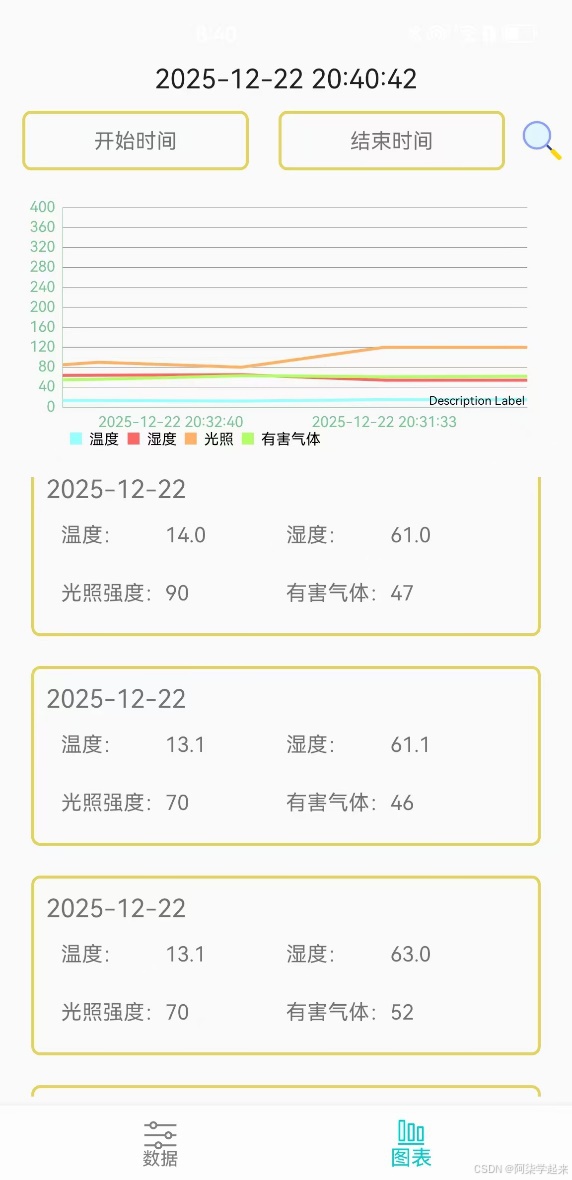

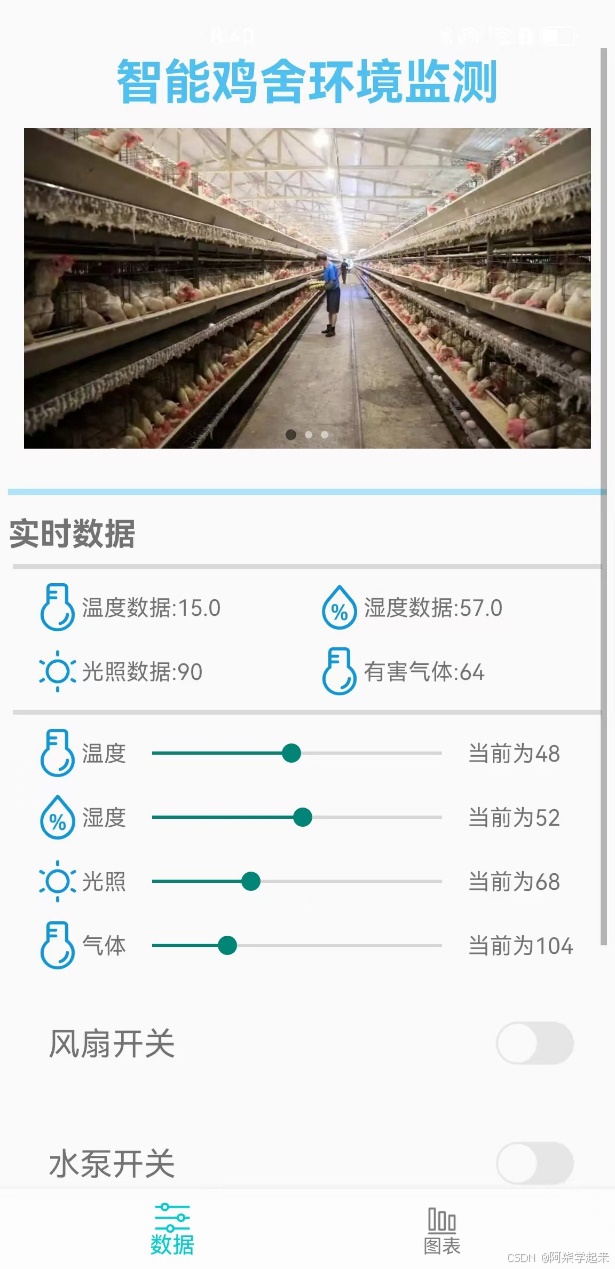

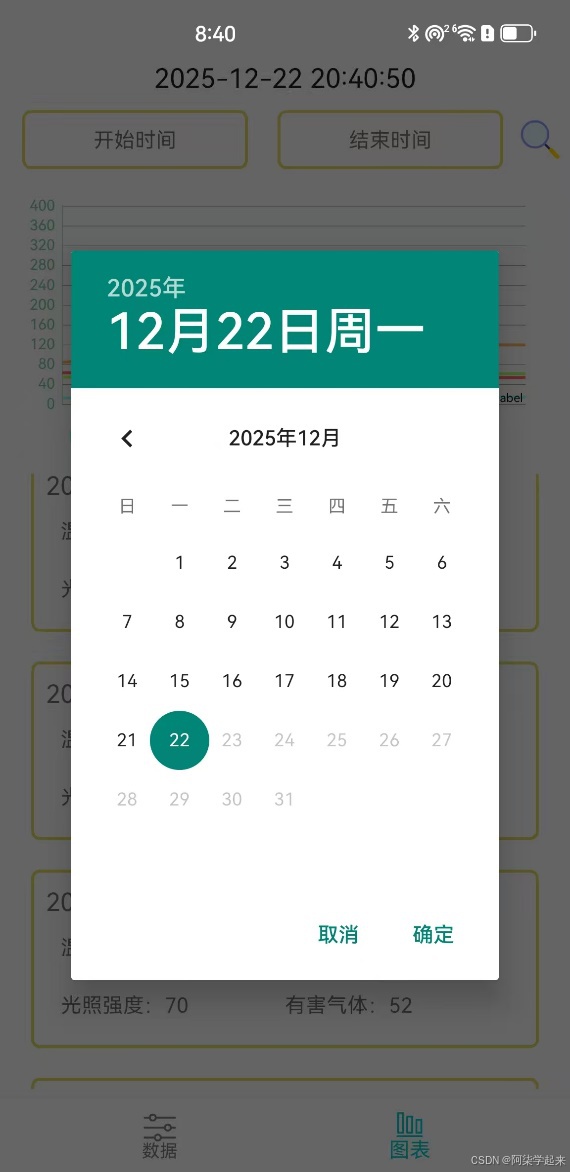

4 APP效果
5 功能概括
（1）硬件端
长按任意按键可以修改模式 手动模式下，短按按键1可以开启和关闭风扇
手动模式下，短按按键2可以开启和关闭加湿器
（2）APP端
- 使用局域网与设备进行信息交互；
- 可采集到底层设备数据并且展示到界面UI（chat图表）；
- 可以设置温湿度、光照，空气质量的阈值；
- 可以切换模式，可以实现远程控制（同按键使用一样）；
- 使用数据库进行数据储存与查询（按时间段）；
（3）云平台
只是链接各个设备使用，采用MQTT即时通讯；
（4）演示视频
通过网盘分享的文件：167.1.智能鸡舍环境监测-WiFi.mp4
链接: https://pan.baidu.com/s/1Glavd5sNGmvh_iwvYsQ5Kg?pwd=XZY0 提取码: XZY0
--来自百度网盘超级会员v7的分享
二 底层代码使用方式
1 使用说明
（1）. 使用的时候设备会自动连接WIFI
热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（2）.当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

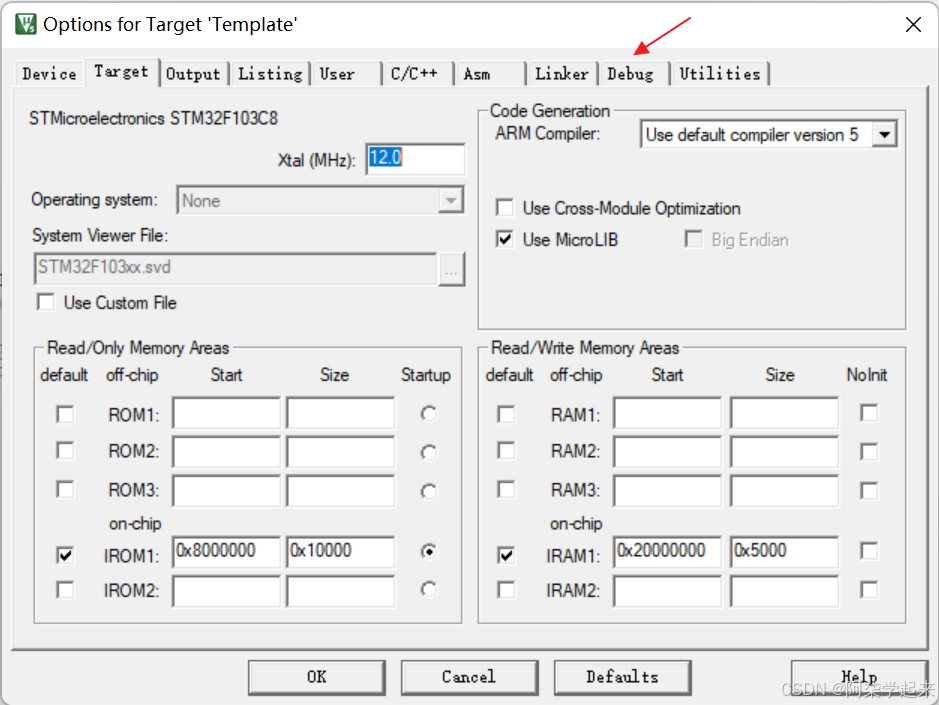

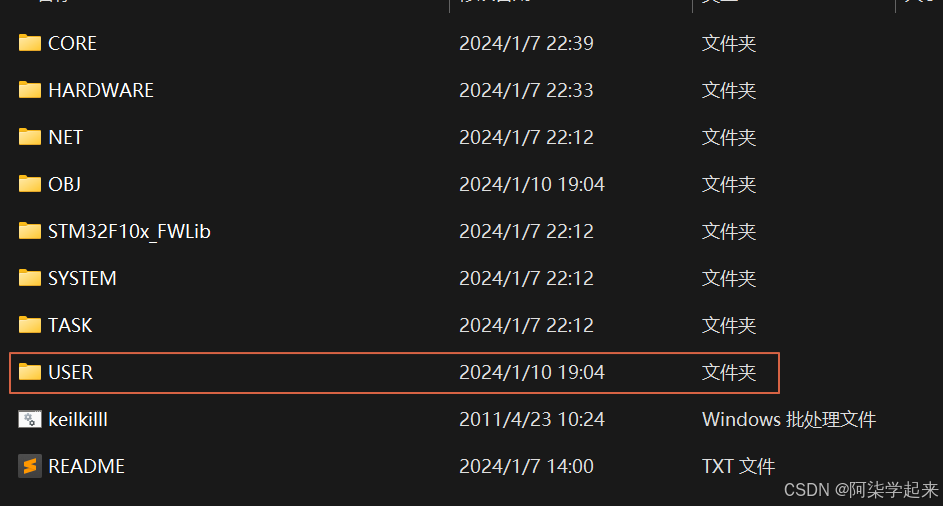

2 下载程序
- 先根据原理图进行连线，连接好以后在做后面的操作
- 打开手机热点 热点名字：NET密码：12345678
- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
三 APP使用方式
下载APP
（1）操作方式：
使用Android手机安装APK进行操控
安装Android studio导入项目使用模拟器
官网下载最新版本
https://developer.android.google.cn/studio?hl=zh-cn
安装包（老版）链接：
https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0
提取码：xzy0
安装教程
https://zhuanlan.zhihu.com/p/528196912
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

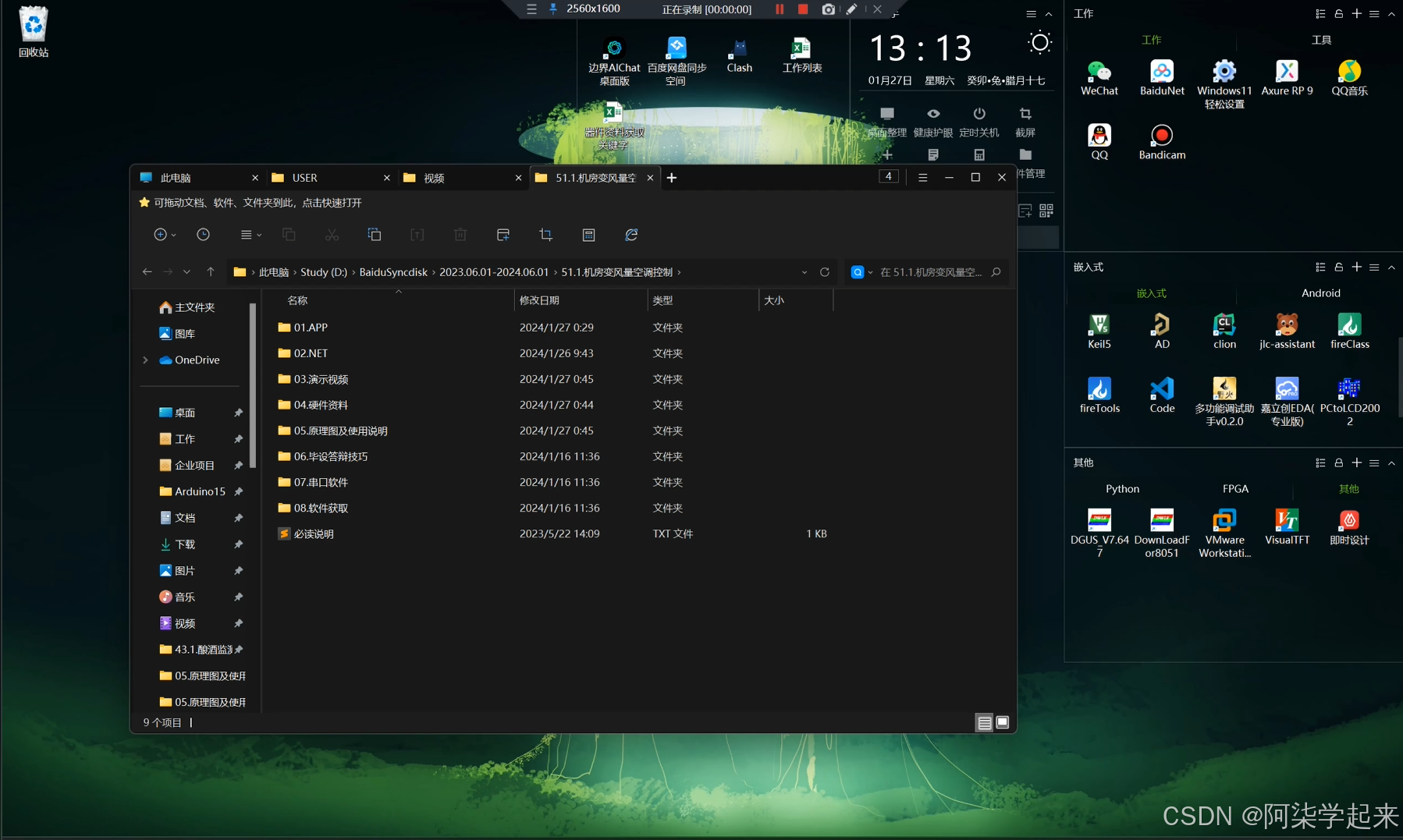

四 程序架构及修改（通用）
链接：
https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0
提取码：XZY0

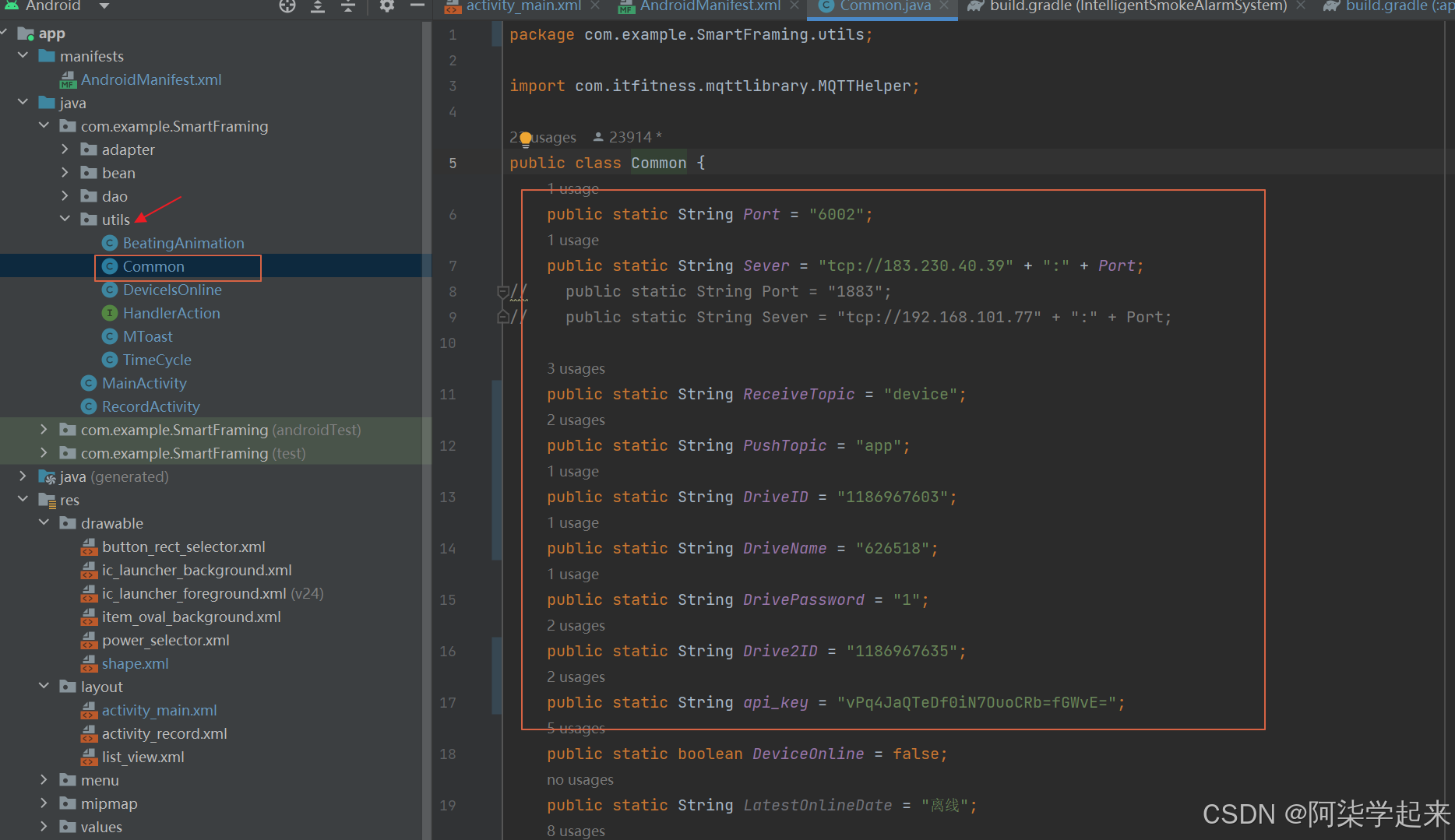

APP参数修改
