旺玖PL27A1数据手册，USB3.0对拷线方案，PL27A1设计资料

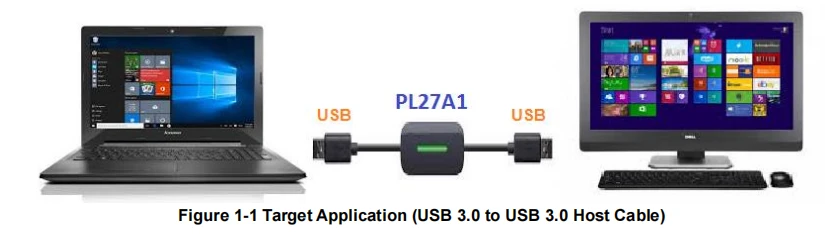

PL27A1是一款SuperSpeed USB 3.0主机间桥接控制器芯片，支持5Gbps高速数据传输，兼容USB3.0/2.0/1.1规范。其内置多系统驱动程序和RNDIS协议，可连接两台电脑，支持总线供电和LED状态显示。配套的PCLinq5文件传输软件支持Windows/Mac系统间的文件管理操作，包括拖放、新建文件夹等功能，兼容从XP到Win10及最新Mac OS系统。

PL27A1核心参数

传输速率：最高5Gbps（SuperSpeed USB 3.0），比USB 2.0快10倍

兼容性：支持USB 3.0/2.0/1.1主机、设备及集线器

封装：QFN64封装 ‌‌

PL27A1主要功能

多模式支持：

27A1模式（USB轻松传输线）：内置WINUSB驱动，支持Windows XP/7/8/10及Mac OS，通过Windows轻松传送（WET）实现跨系统文件传输 ‌

27A3模式（USB串行设备）：CDC/ACM驱动，提供虚拟COM端口，支持跨系统串口通信

27A5模式（RNDIS网络）：远程NDIS协议，支持TCP/IP网络连接

硬件特性：

内置5V-3V LDO稳压器、30MHz晶体振荡器、8位微控制器

支持外部SPI闪存自定义USB VID/PID

传输性能：实测持续速率超3Gbps，支持全双工双向传输

应用场景

跨系统文件传输：无需U盘，1GB文件约2秒传输

键鼠共享：支持一套外设同时控制两台电脑 ‌‌

网络共享：通过RNDIS模式构建临时网络
