名称：基于FPGA的8选1数据选择器设计Verilog代码ISE仿真
软件：ISE
语言：Verilog
代码功能：

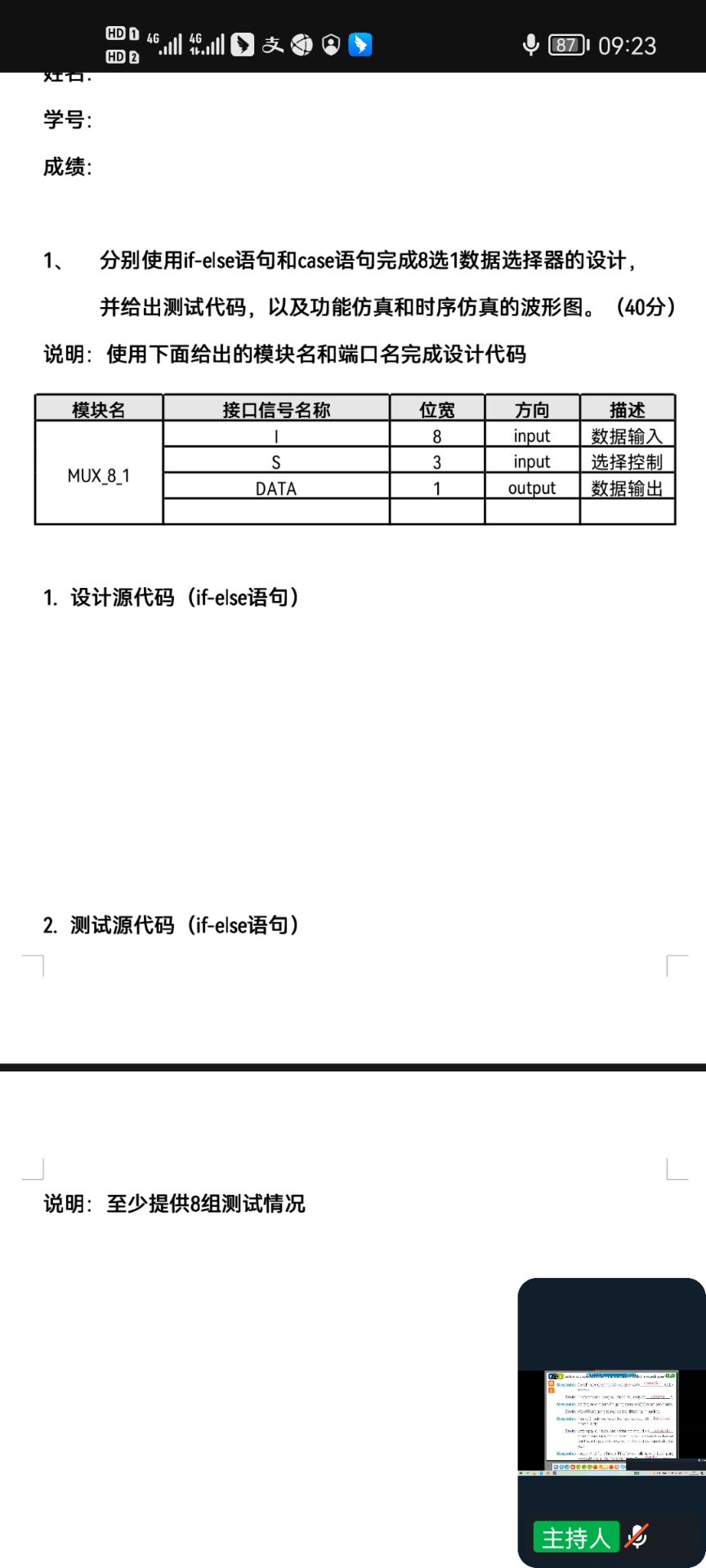

分别使用f-else语句和case语句完成8选1数据选择器的设计并给出测试代码,以及功能仿真和时序仿真的波形图。
说明:使用下面给出的模块名和端口名完成设计代码
FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com
演示视频：
设计文档：
设计源码（case）
//8选1数据选择器，使用CASE语句
module MUX_8_1(
input [7:0] I,//输入
input [2:0] S,//控制
output reg DATA //输出
);
always@(S)
case(S)//控制
3'b000:DATA=I[0];
3'b001:DATA=I[1];
3'b010:DATA=I[2];
3'b011:DATA=I[3];
3'b100:DATA=I[4];
3'b101:DATA=I[5];
3'b110:DATA=I[6];
3'b111:DATA=I[7];
default:;
endcase
endmodule
测试源码（case）
`timescale 1ns / 1ps
module test;
// Inputs
reg [7:0] I;
reg [2:0] S;
// Outputs
wire DATA;
// Instantiate the Unit Under Test (UUT)
MUX_8_1 uut (
.I(I),
.S(S),
.DATA(DATA)
);
initial begin
// Initialize Inputs
I = 8'b10100011;//输入
//S为000~111共8种情况
S = 3'b000;
#100;
S = 3'b001;
#100;
S = 3'b010;
#100;
S = 3'b011;
#100;
S = 3'b100;
#100;
S = 3'b101;
#100;
S = 3'b110;
#100;
S = 3'b111;
#100;
end
endmodule

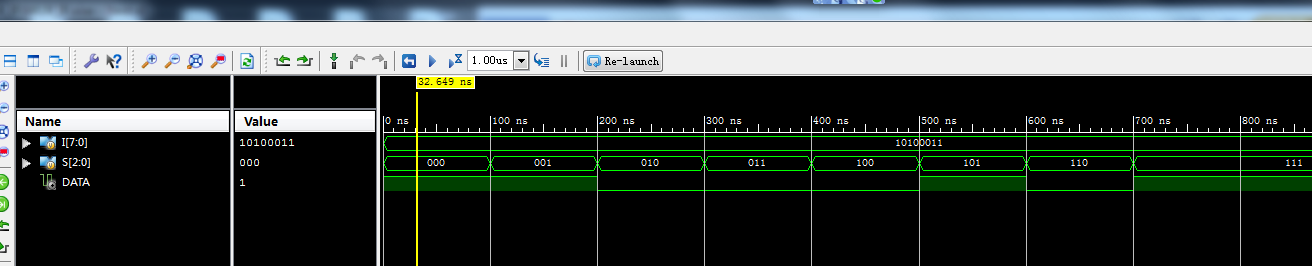

功能仿真

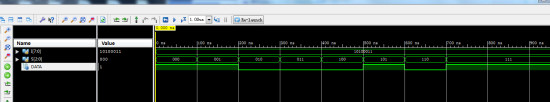

时序仿真
设计源码（if-else）
//8选1数据选择器，使用IF语句
module MUX_8_1(
input [7:0] I,//输入
input [2:0] S,//控制
output reg DATA //输出
);
always@(S)
if(S==3'b000)
DATA=I[0];
else if(S==3'b001)
DATA=I[1];
else if(S==3'b010)
DATA=I[2];
else if(S==3'b011)
DATA=I[3];
else if(S==3'b100)
DATA=I[4];
else if(S==3'b101)
DATA=I[5];
else if(S==3'b110)
DATA=I[6];
else
DATA=I[7];
endmodule
测试源码（if-else）
`timescale 1ns / 1ps
module test;
// Inputs
reg [7:0] I;
reg [2:0] S;
// Outputs
wire DATA;
// Instantiate the Unit Under Test (UUT)
MUX_8_1 uut (
.I(I),
.S(S),
.DATA(DATA)
);
initial begin
// Initialize Inputs
I = 8'b10100011;//输入
//S为000~111共8种情况
S = 3'b000;
#100;
S = 3'b001;
#100;
S = 3'b010;
#100;
S = 3'b011;
#100;
S = 3'b100;
#100;
S = 3'b101;
#100;
S = 3'b110;
#100;
S = 3'b111;
#100;
end
endmodule
功能仿真
时序仿真
部分代码展示:
//8选1数据选择器，使用CASE语句 module MUX_8_1( input [7:0] I,//输入 input [2:0] S,//控制 output reg DATA //输出 ); always@(S) case(S)//控制 3'b000:DATA=I[0]; 3'b001:DATA=I[1]; 3'b010:DATA=I[2]; 3'b011:DATA=I[3]; 3'b100:DATA=I[4]; 3'b101:DATA=I[5];
