基于FPGA的FIR数字滤波器的设计Verilog代码Quartus仿真

名称：基于FPGA的FIR数字滤波器的设计Verilog代码Quartus仿真

软件：Quartus

语言：Verilog

代码功能：利用所学知识设计并制作一个基于FPGA数字滤波器

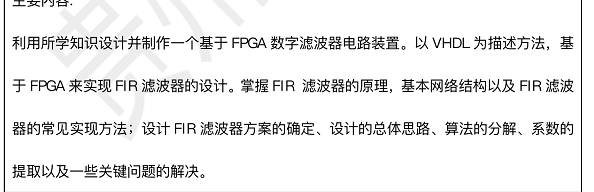

电路装置以VHDL为描述方法,基于FPGA来实现FIR滤波器的设计,掌握FIR滤波器的原理,基本网络结构以及FIR滤波器的常见实现方法,设计FIR滤波器方案的确定,设计的总体思路,算法的分解,系数的提取以及一些关键问题的解决.

演示视频：

设计文档：

滤波器参数

采样率 f_s = 100kHz，设计截止频率为10KHz的FIR滤波器。

设计的滤波器为7阶（长度为8） ，在Matlab中输入：fir1(7, 0.2)；

其归一化截止频率为 0.2（对应实际频率为 0.2 * f_s/2，其中 f_s为采样频率）

参数设计方法：

使用matlab软件设计滤波器系数

滤波器系数设计:

打开Matlab软件在指令窗口中键入:m=fir1(7,0.2)，即可得到如下的系数:

0.009、0.048、0.164、0.279、0.279、0.164、0.048、0.009

将系数放大1000倍即：9,48,164,279;乘加计算计算完成后再除以1000.

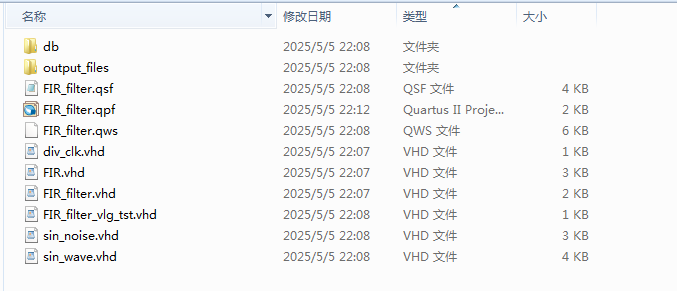

1、工程文件

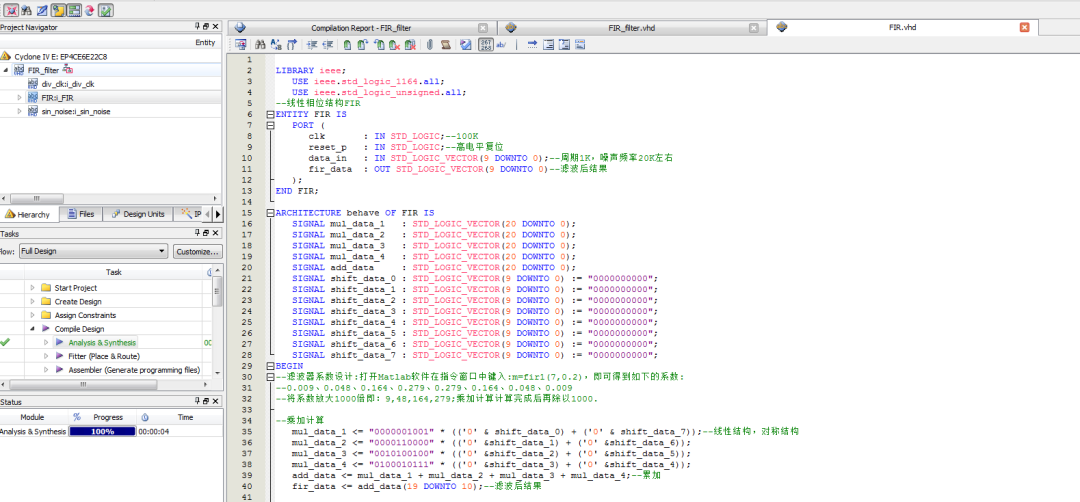

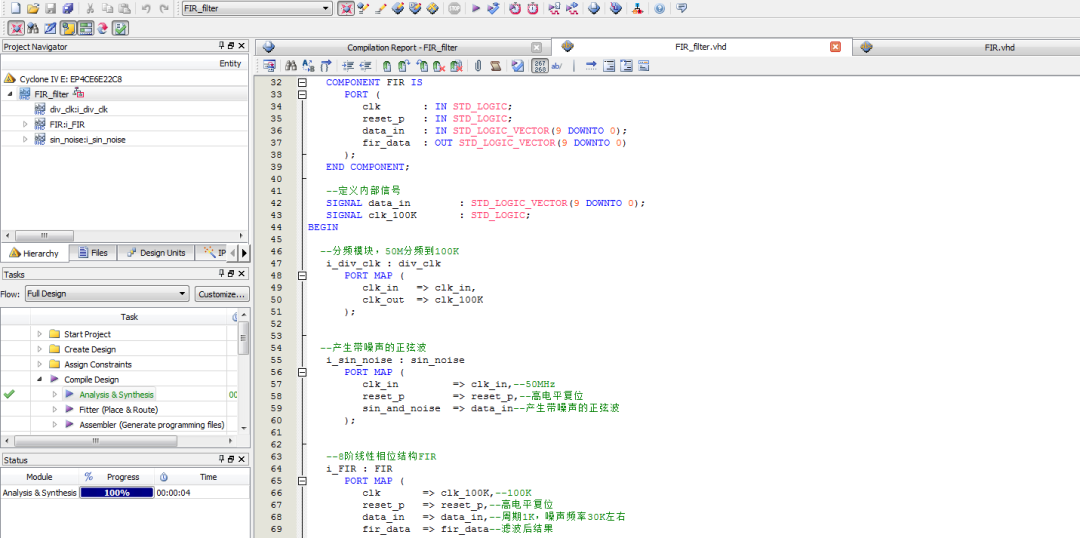

2、程序文件

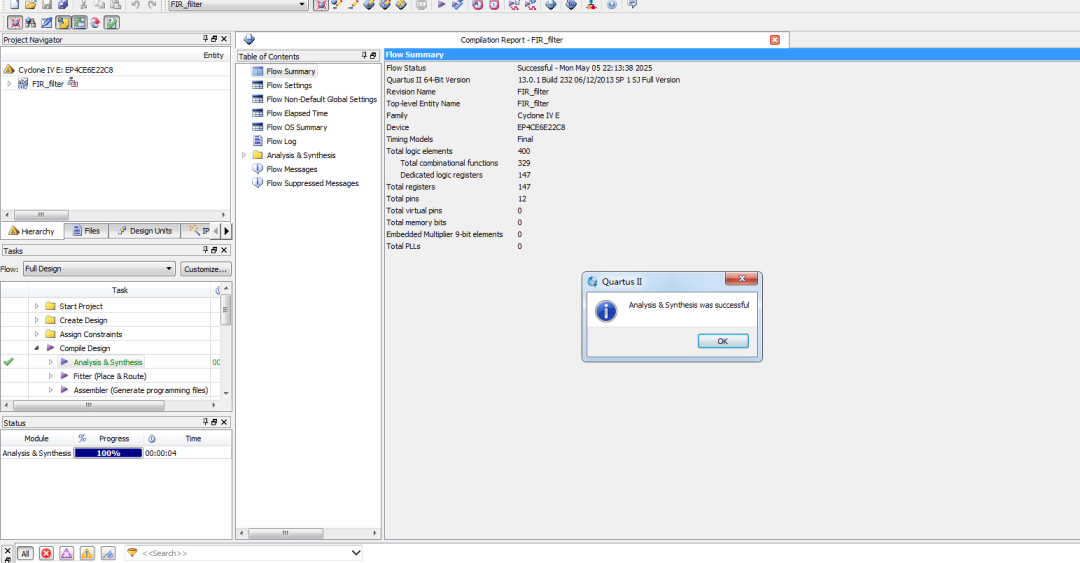

3、程序编译

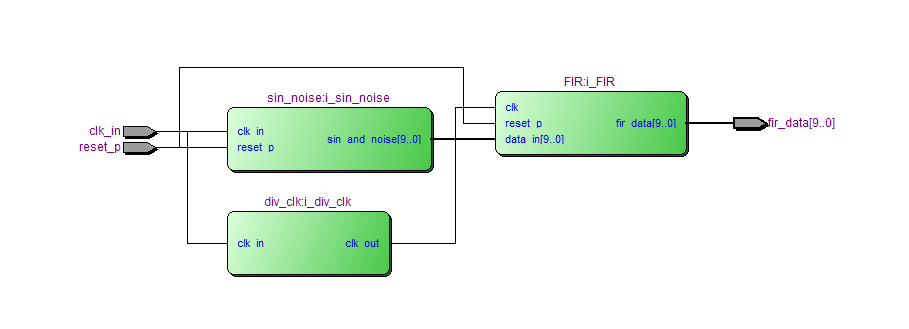

4、RTL图

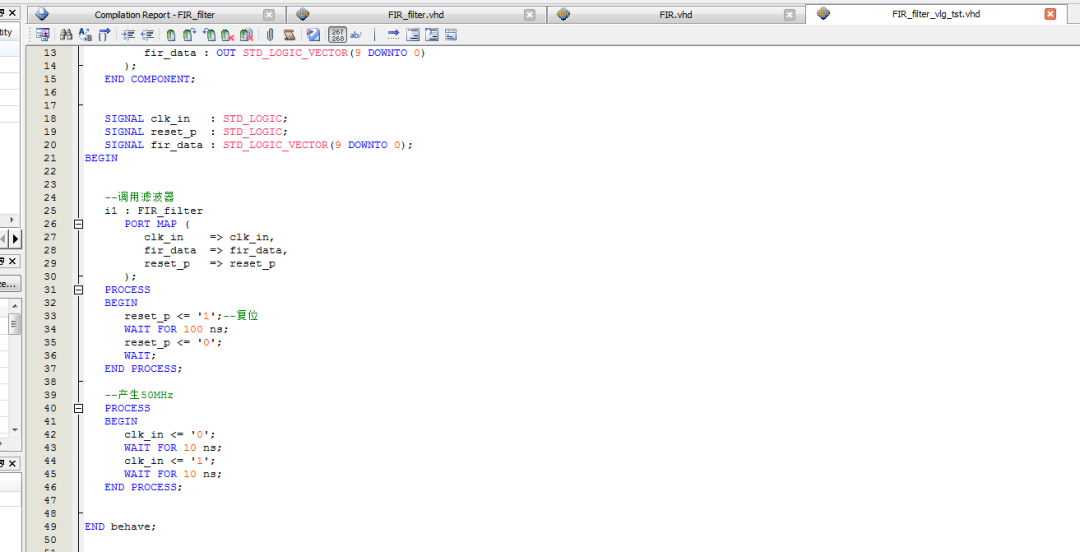

5、testbench

6、仿真图

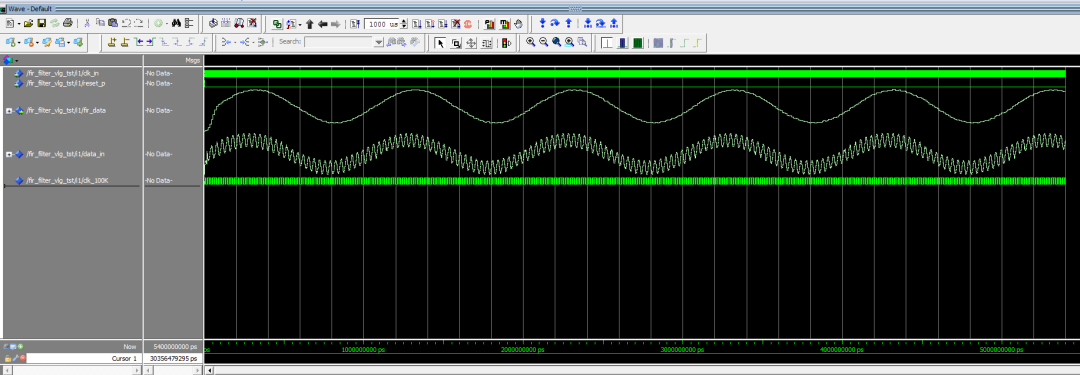

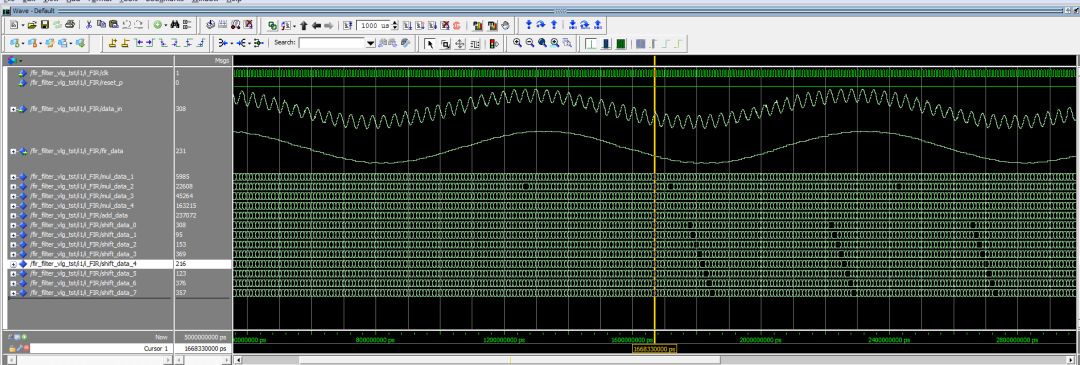

整体仿真图

上图中，data_in为输入的30K和1KHz正弦波信号叠加的测试信号，输出fir_data为滤波后的信号，可以看到30KHz信号被滤除，1KHz信号被保留，验证功能正确。

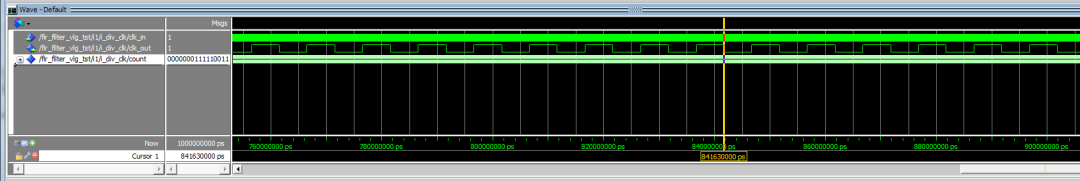

分频模块

分频产生100Hz的采样信号

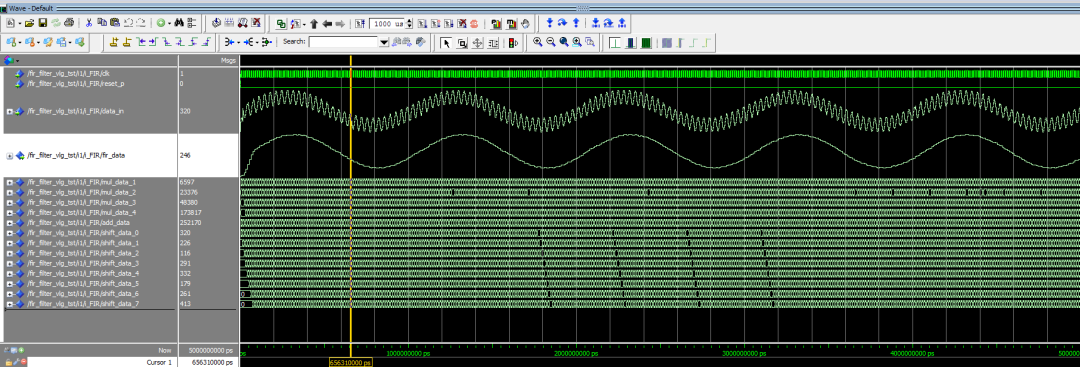

FIR滤波器模块

上图中，data_in为输入的30KHz和1KHz正弦波信号叠加的测试信号，输出fir_data为滤波后的信号，可以看到30KHz信号被滤除，1KHz信号被保留，验证功能正确。

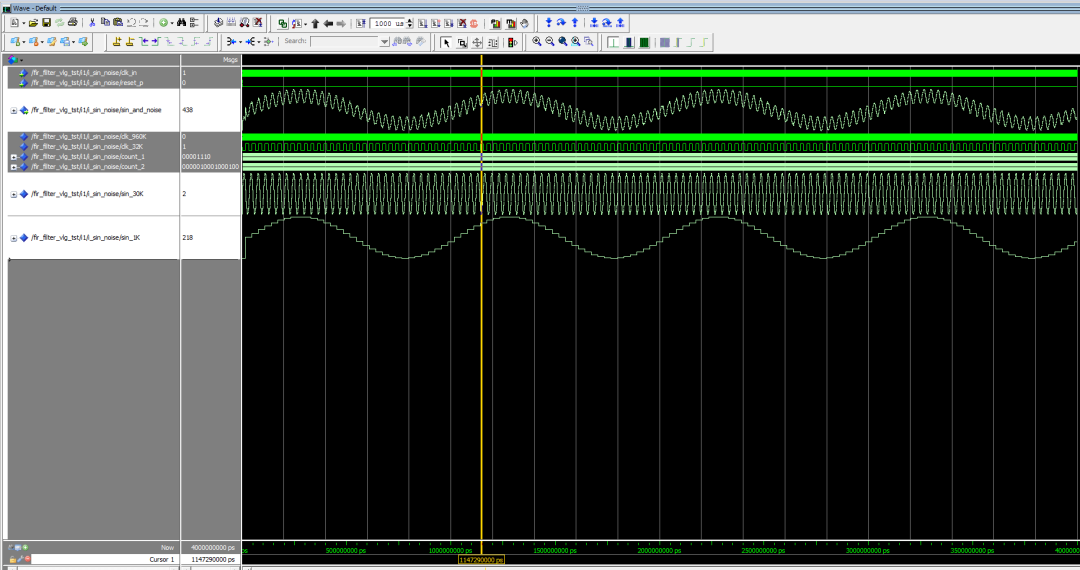

噪声测试信号产生模块

上图中，sin_30K为30KHz的正弦波，sin_1K为频率1KHz的正弦波，将两个波形叠加，得到sin_and_noise信号，用于测试滤波器功能。

部分代码展示:

LIBRARY ieee;
   USE ieee.std_logic_1164.all;
   USE ieee.std_logic_unsigned.all;
--分频模块，50M分频到100K,作为采样信号
ENTITY div_clk IS
   PORT (
      clk_in   : IN STD_LOGIC;
      clk_out  : OUT STD_LOGIC
   );
END div_clk;
ARCHITECTURE behave OF div_clk IS
   SIGNAL count : STD_LOGIC_VECTOR(15 DOWNTO 0) := "0000000000000000";
BEGIN
   PROCESS (clk_in)
   BEGIN
      IF (clk_in'EVENT AND clk_in = '1') THEN
         IF (count >= "0000000111110100") THEN--50_000K/100K=500
            count <= "0000000000000000";
         ELSE
            count <= count + "0000000000000001";
         END IF;
      END IF;
   END PROCESS;
