基于FPGA的AD7705驱动设计Verilog代码ISE 仿真

名称：基于FPGA的AD7705驱动设计Verilog代码ISE  仿真

软件：ISE

语言：Verilog

代码功能：AD7705驱动设计

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

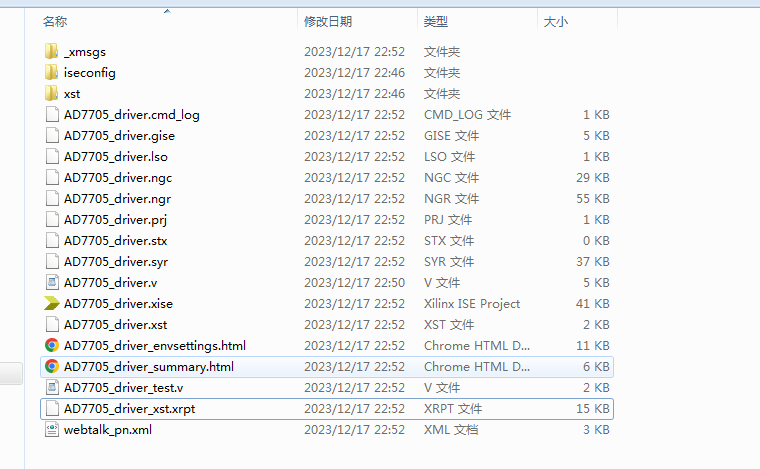

1.工程文件

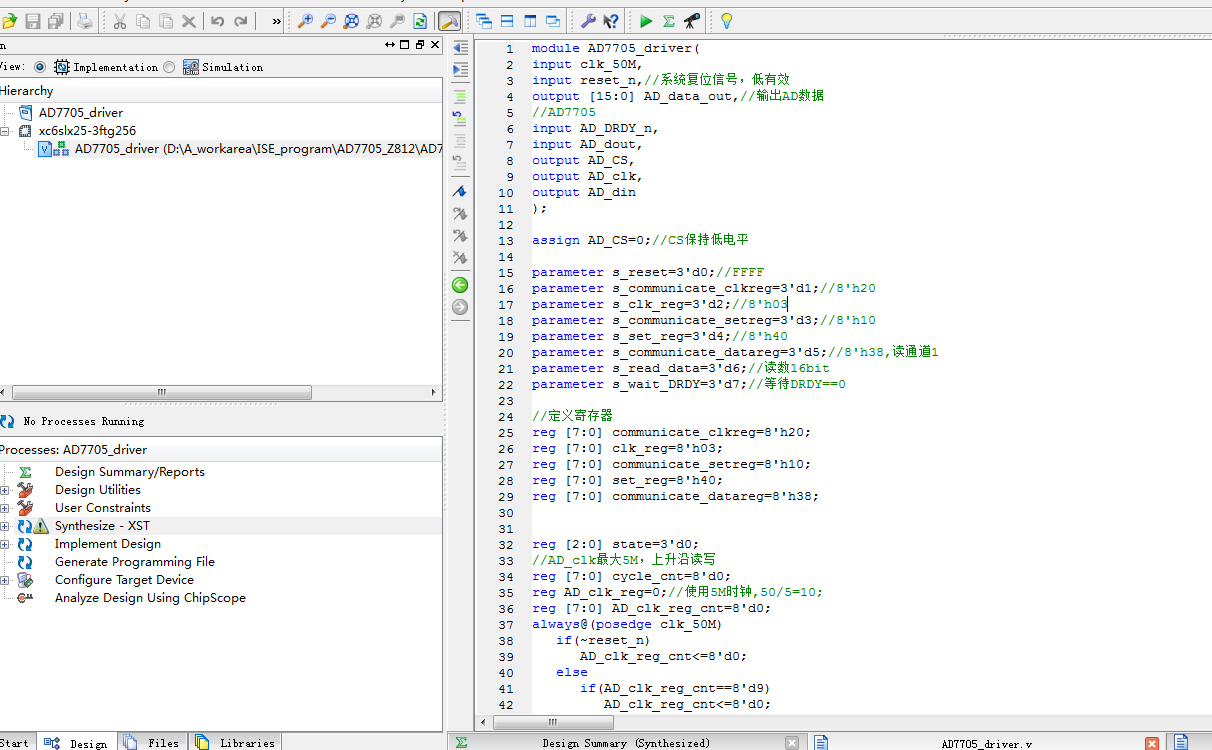

2.程序文件

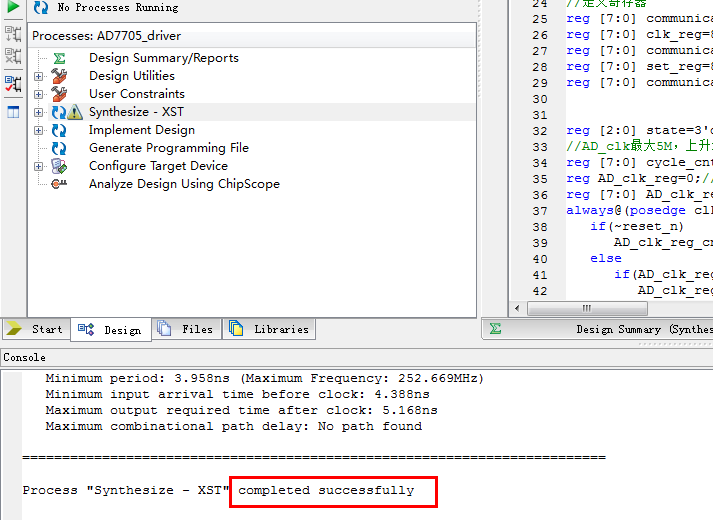

3.程序编译

4.仿真图

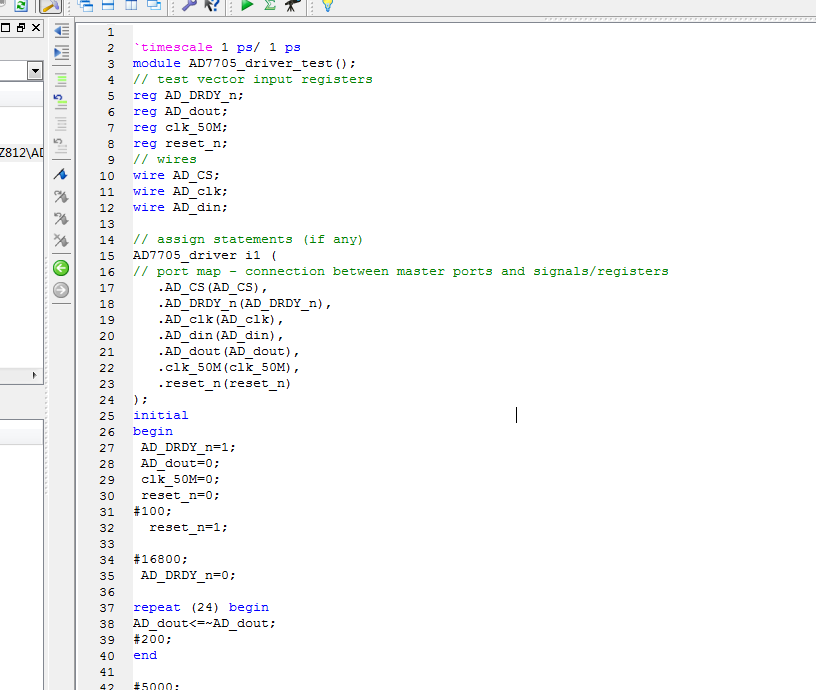

Testbench

仿真图

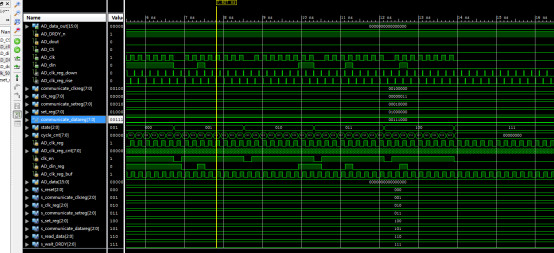

整体仿真

复位，连续写入32个高电平

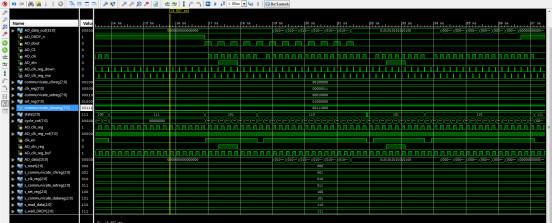

依次写入8'h20，8'h03，8'h10，8'h40

写入8'h38，及读数

部分代码展示:

module AD7705_driver(
input clk_50M,
input reset_n,//系统复位信号，低有效
output [15:0] AD_data_out,//输出AD数据
//AD7705
input AD_DRDY_n,
input AD_dout,
output AD_CS,
output AD_clk,
output AD_din
);
assign AD_CS=0;//CS保持低电平
parameter s_reset=3'd0;//FFFF
parameter s_communicate_clkreg=3'd1;//8'h20
parameter s_clk_reg=3'd2;//8'h03
parameter s_communicate_setreg=3'd3;//8'h10
parameter s_set_reg=3'd4;//8'h40
parameter s_communicate_datareg=3'd5;//8'h38,读通道1
parameter s_read_data=3'd6;//读数16bit
parameter s_wait_DRDY=3'd7;//等待DRDY==0
//定义寄存器
reg [7:0] communicate_clkreg=8'h20;
reg [7:0] clk_reg=8'h03;
reg [7:0] communicate_setreg=8'h10;
reg [7:0] set_reg=8'h40;
reg [7:0] communicate_datareg=8'h38;
reg [2:0] state=3'd0;
//AD_clk最大5M，上升沿读写
reg [7:0] cycle_cnt=8'd0;
reg AD_clk_reg=0;//使用5M时钟,50/5=10;
reg [7:0] AD_clk_reg_cnt=8'd0;
always@(posedge clk_50M)
if(~reset_n)
AD_clk_reg_cnt<=8'd0;
else
if(AD_clk_reg_cnt==8'd9)
AD_clk_reg_cnt<=8'd0;
else
AD_clk_reg_cnt<=AD_clk_reg_cnt+8'd1;
//50M分频为5MHz
always@(posedge clk_50M)
if(AD_clk_reg_cnt>=8'd5)
AD_clk_reg<=1;
else
AD_clk_reg<=0;
reg clk_en=0;//SPI工作使能
assign AD_clk=AD_clk_reg & clk_en;//5M
reg AD_din_reg=0;
assign AD_din=AD_din_reg & clk_en;
reg AD_clk_reg_buf=0;
always@(posedge clk_50M)
AD_clk_reg_buf<=AD_clk_reg;
wire AD_clk_reg_down;//AD_clk_reg的下降沿
wire AD_clk_reg_rise;//AD_clk_reg的上升沿
assign AD_clk_reg_down=~AD_clk_reg & AD_clk_reg_buf;//AD_clk_reg的下降沿
assign AD_clk_reg_rise=AD_clk_reg & ~AD_clk_reg_buf;//AD_clk_reg的上升沿
//初始化及读取AD值状态机
reg [15:0] AD_data=16'd0;
always@(posedge clk_50M)
if(~reset_n)begin
state<=s_reset;
cycle_cnt<=8'd0;
clk_en<=0;
communicate_clkreg<=8'h20;
clk_reg<=8'h03;
communicate_setreg<=8'h10;
set_reg<=8'h40;
communicate_datareg<=8'h38;
end
else
case(state)
s_reset:begin//复位，连续写入32个高电平
if(AD_clk_reg_down==1)
if(cycle_cnt>8'd31)begin
cycle_cnt<=8'd0;
state<=s_communicate_clkreg;
clk_en<=0;
end
else begin
cycle_cnt<=cycle_cnt+8'd1;
AD_din_reg<=1;
state<=s_reset;
