【代码库】如何在 LPC5500 上实现多种 USB 音频格式

如何在 LPC5500 上实现多种 USB 音频格式

本应用笔记将向您展示如何在 LPC5500 系列上实现多种 USB 音频格式。详细信息请参考AN13447。对于带有 USB 设备控制器的 MCU，NXP SDK（软件开发套件）通常提供 USB 音频示例。该示例仅支持单一音频格式。例如，LPC55S69-EVK，该开发板带有 WM8904 编解码器。SDK 中还提供了一个 USB 音频示例（usbdevicecompositehidaudiounifiedbm）。目前，该示例支持 48 K/16 位音频格式。然而，在客户的实际应用中，有时需要支持多种音频格式。本应用笔记以 LPC55S69 为例，介绍如何基于 LPC55S69 SDK v2.10 的 USB 音频示例，使 USB 音频扬声器支持 48 K/16 位和 48 K/32 位音频格式。

主板：LPCXpresso55S69

类别：音频

外设：DMA、I2S、USB

工具链：MDK

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• SDK：2.10.0
• MDK：5.37.0
• 任何可以在 PC 上运行的音乐播放器

2.硬件

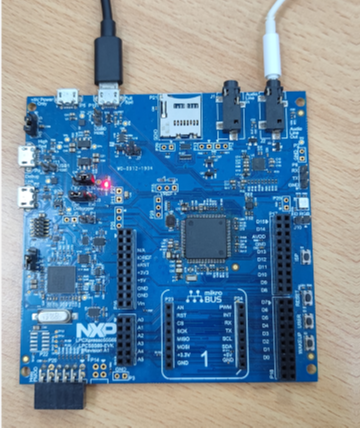

• LPCXpresso55S69 EVK 板版本 A2
• 一根 Micro USB 线缆
• 一个 3.5 毫米耳机

3. 设置

3.1 步骤 1

打开 MDK 项目“lpc55s69devcompositehidaudiounifiedbmaudioformat_switch.uvprojx”并进行编译，然后将图像下载到 LPCXpresso55S69 EVK 板中。

3.2 步骤 2

使用micro USB线将全速USB接口P10与PC连接，然后按下RESET键S4即可运行程序。

4. 结果

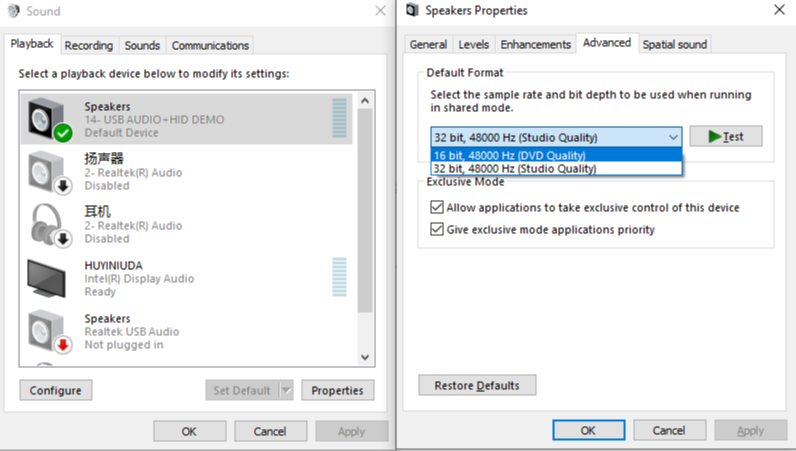

PC 将识别支持两种音频格式的 USB 音频设备：48K/16bit 和 48K/32bit。

5. 常见问题

6. 支持
