MCX STREAMDECK 演示

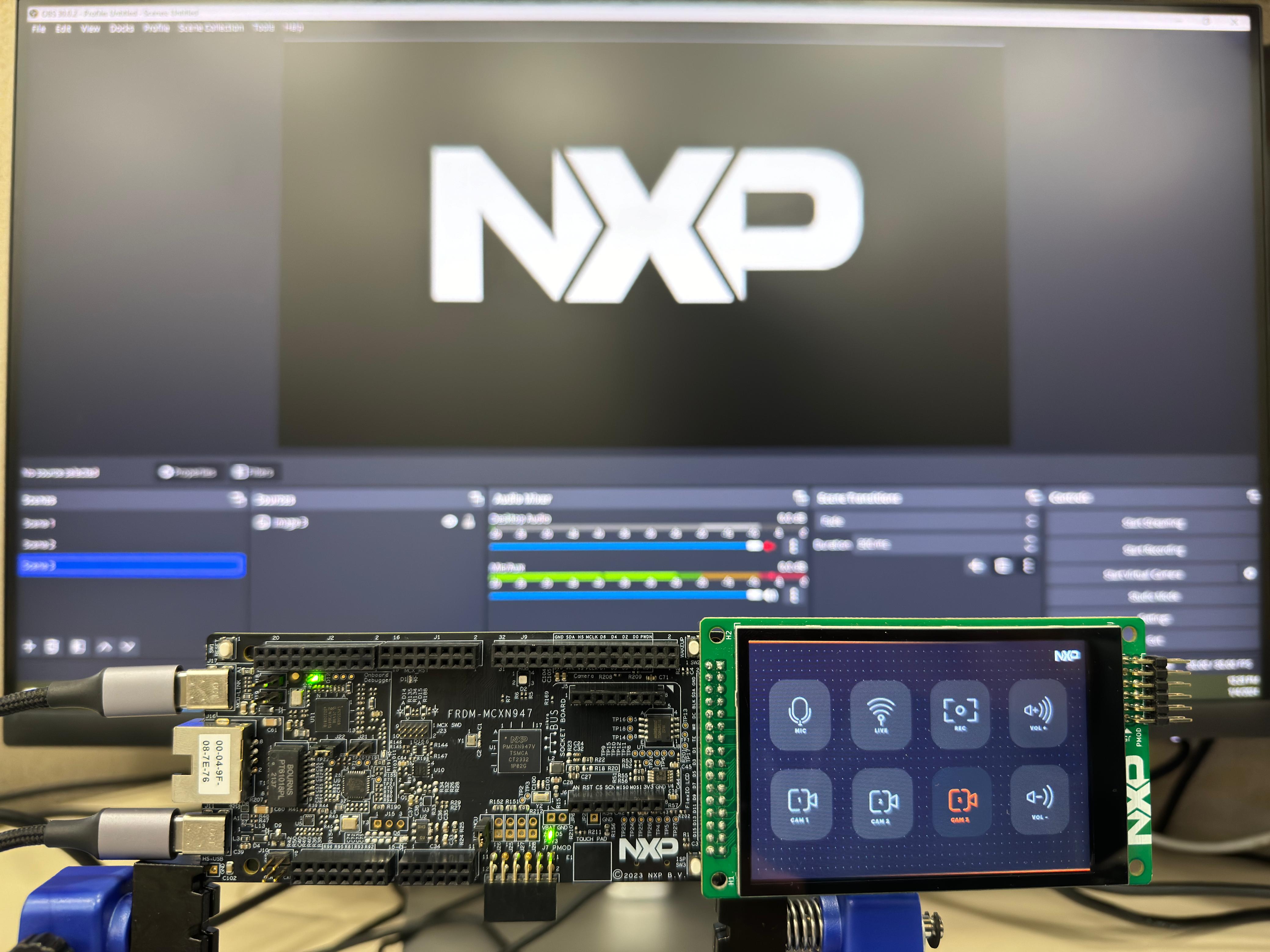

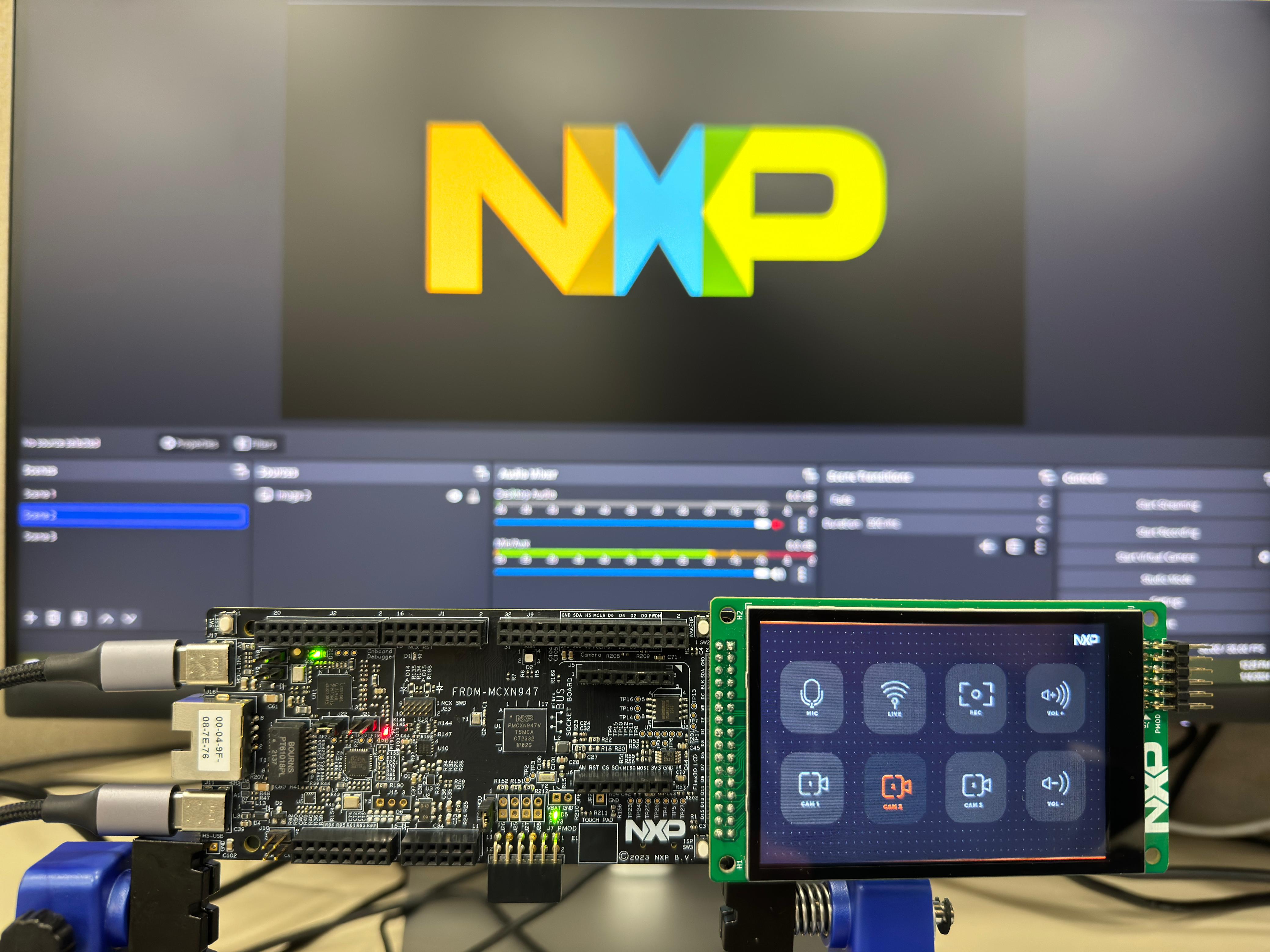

用于发送热键或快捷键的触摸用户界面。此演示可以配置 OBStudio 以通过 USB 命令发送热键或快捷键。

主板：FRDM-MCXN947

类别：图形、HMI

外设：USB、显示器

工具链：MCUXpresso IDE

1.软件

此代码已使用 MCUXpresso IDE 11.7.1 版实现。GUI Guider v1.6.0 用于生成初始设计。LVGL（8.3.2 版）及所有其他软件均包含在 MCUXpresso SDK（使用 2.13.0 版）中。

2.硬件

购买支持的主板：
- FRDM-MCXN947
购买支持的显示器：
- LCD-PAR-S035
- TFT 原型 5'' 电容屏

3. 设置

3.1 步骤 1

按照 MCUXpresso IDE 页面文档部分中的“MCUXpresso IDE - 用户指南”的以下章节将项目导入 MCUXpresso IDE ：

3.2 第 2 步

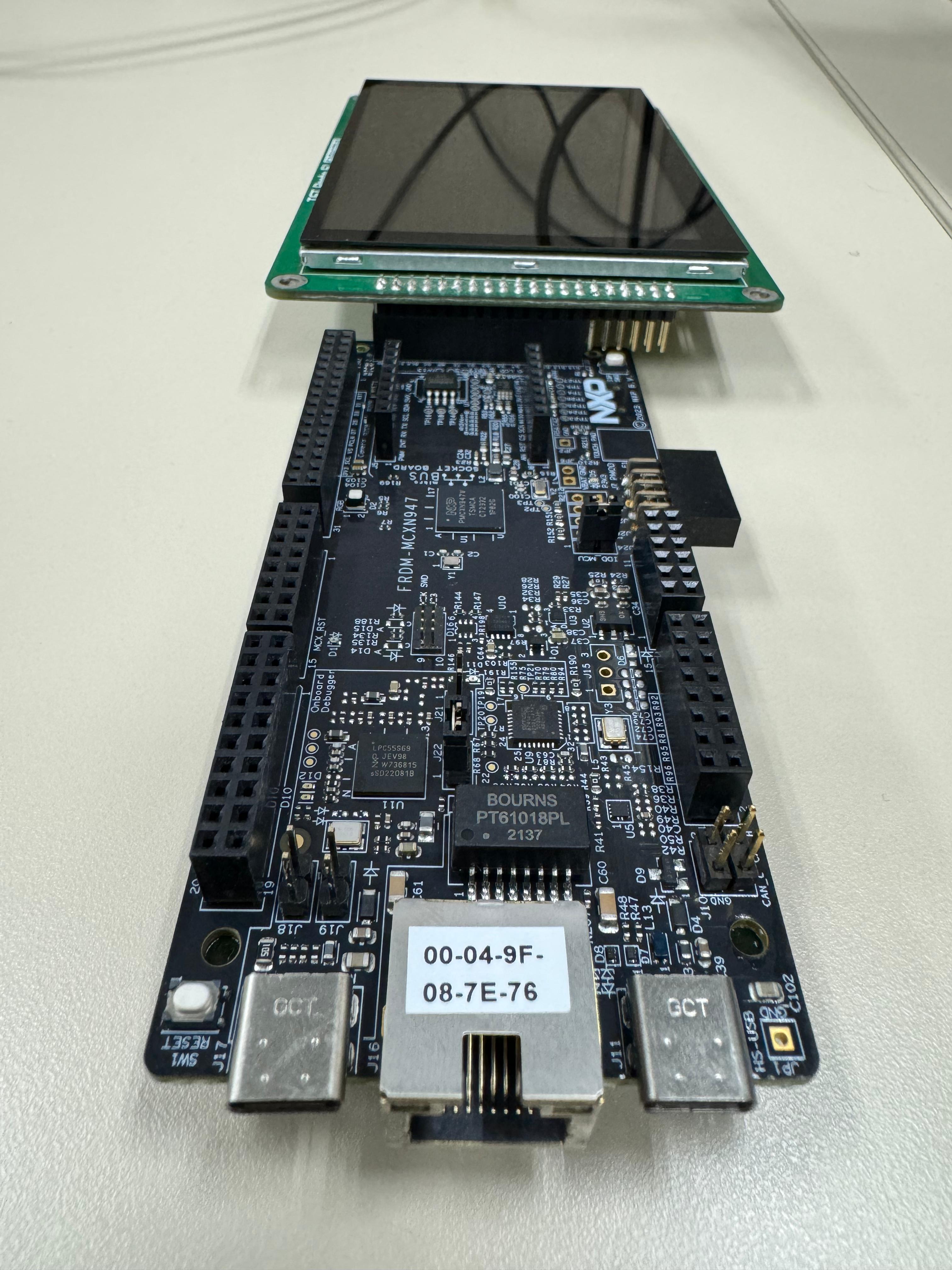

将低成本/MikroE 显示器连接到电路板，如下图所示：

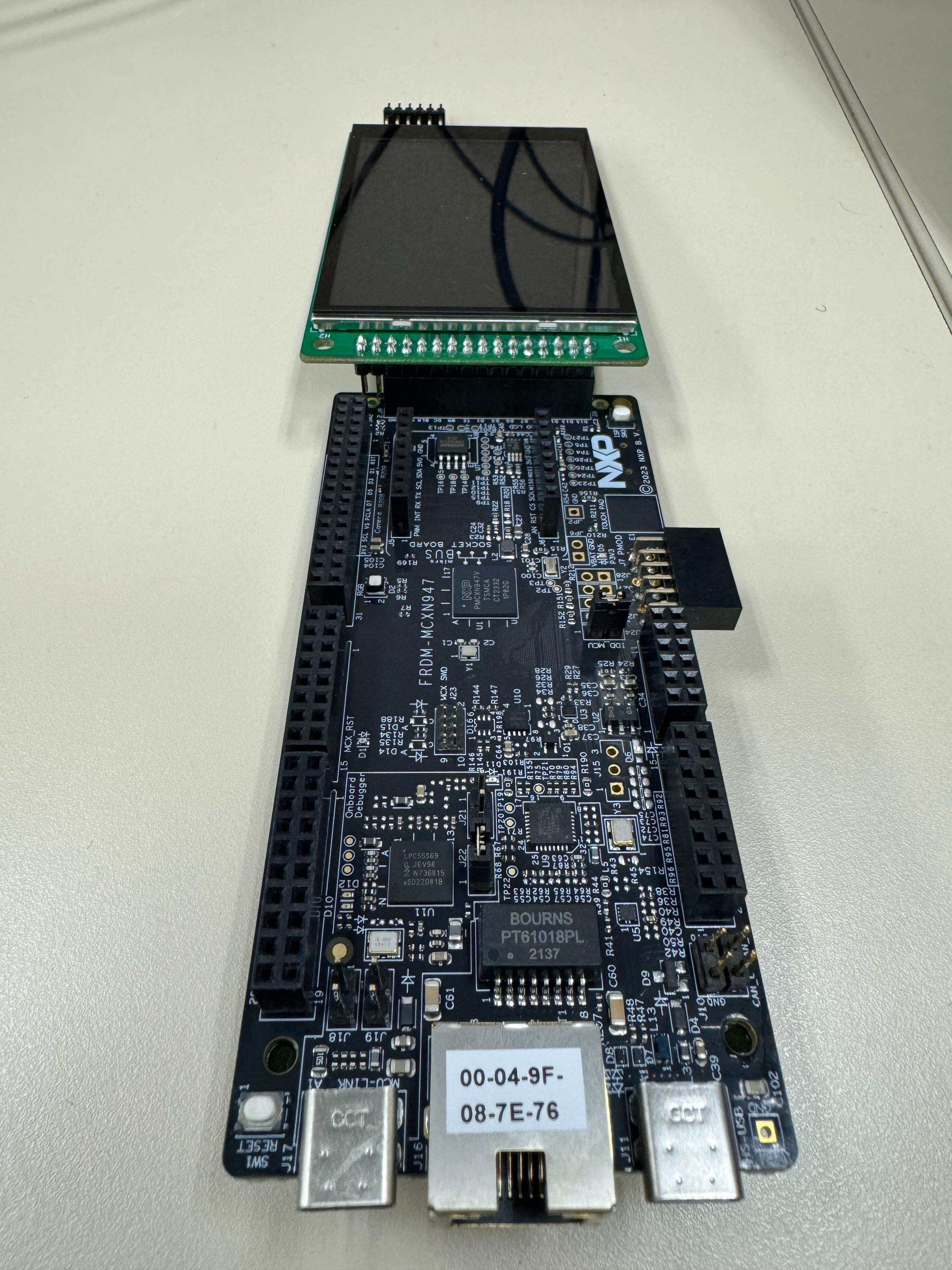

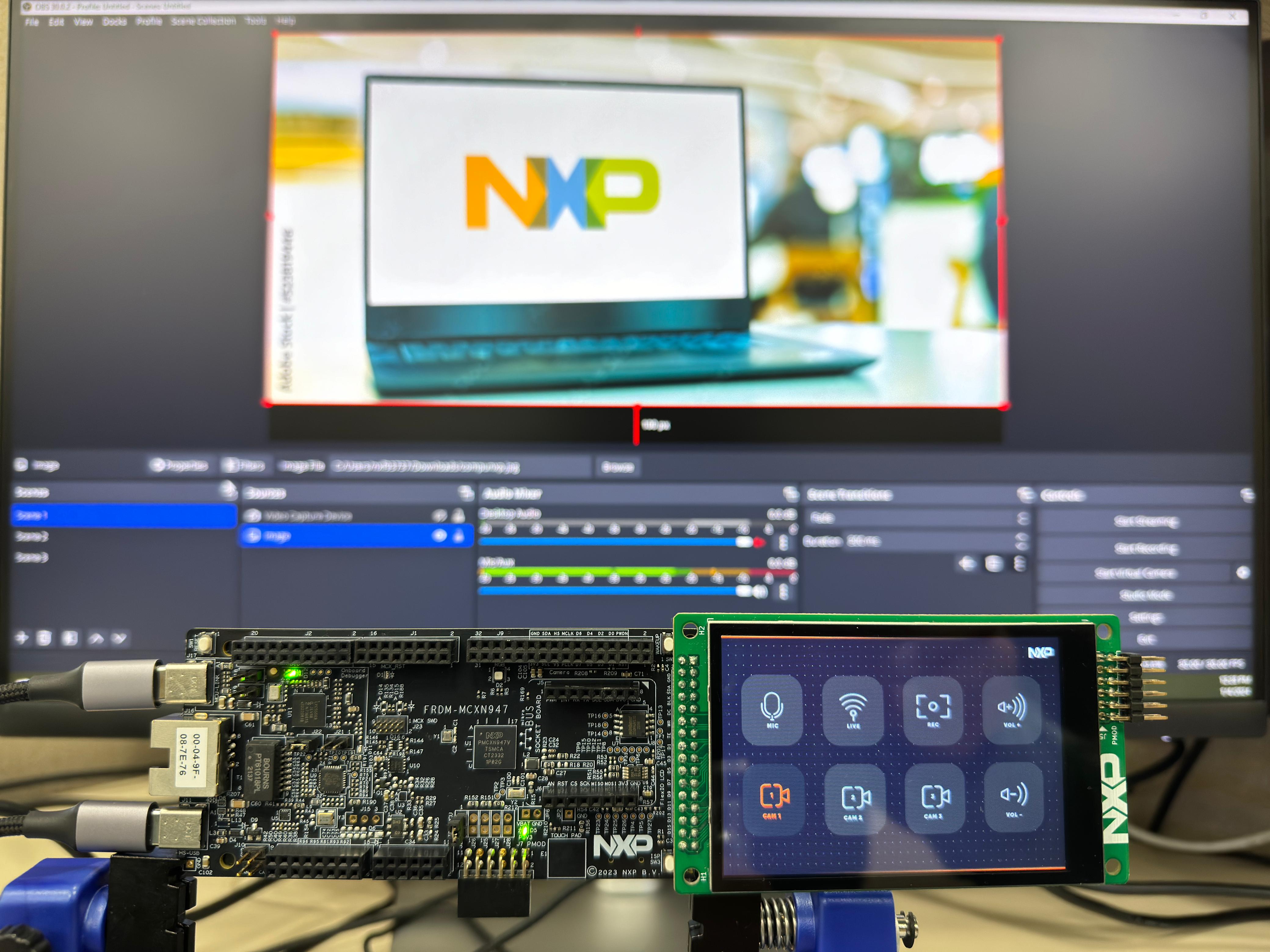

低成本显示：

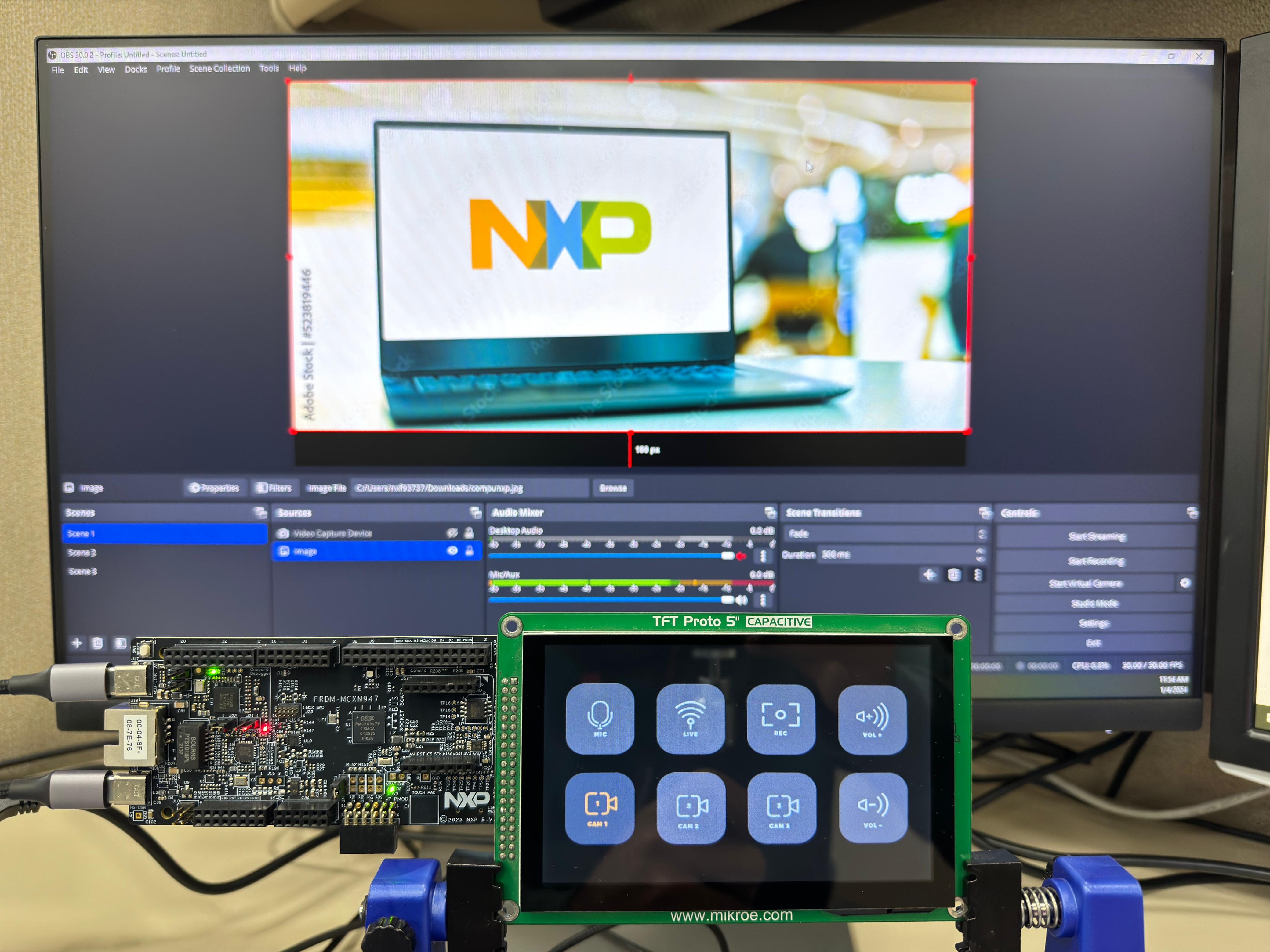

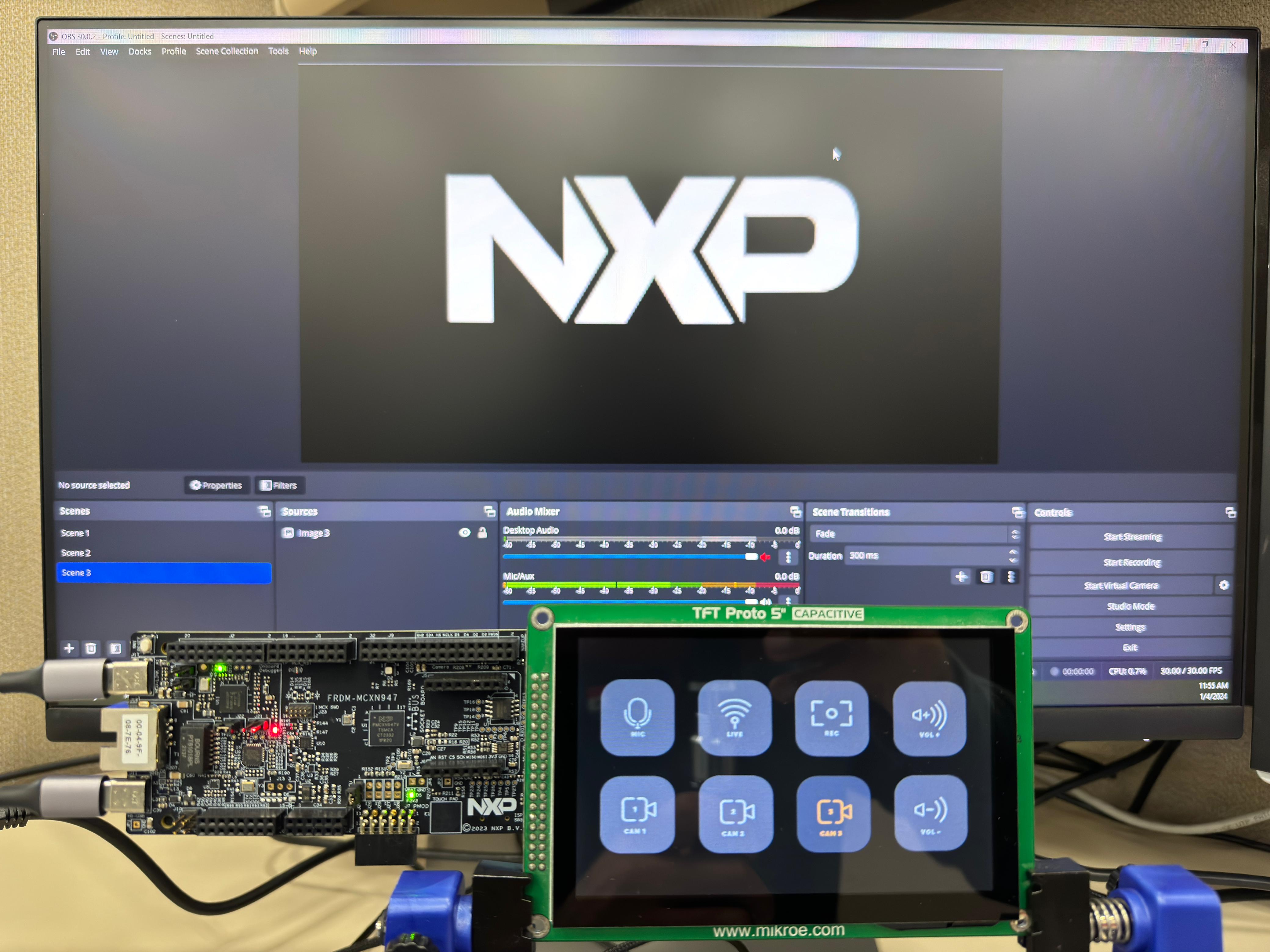

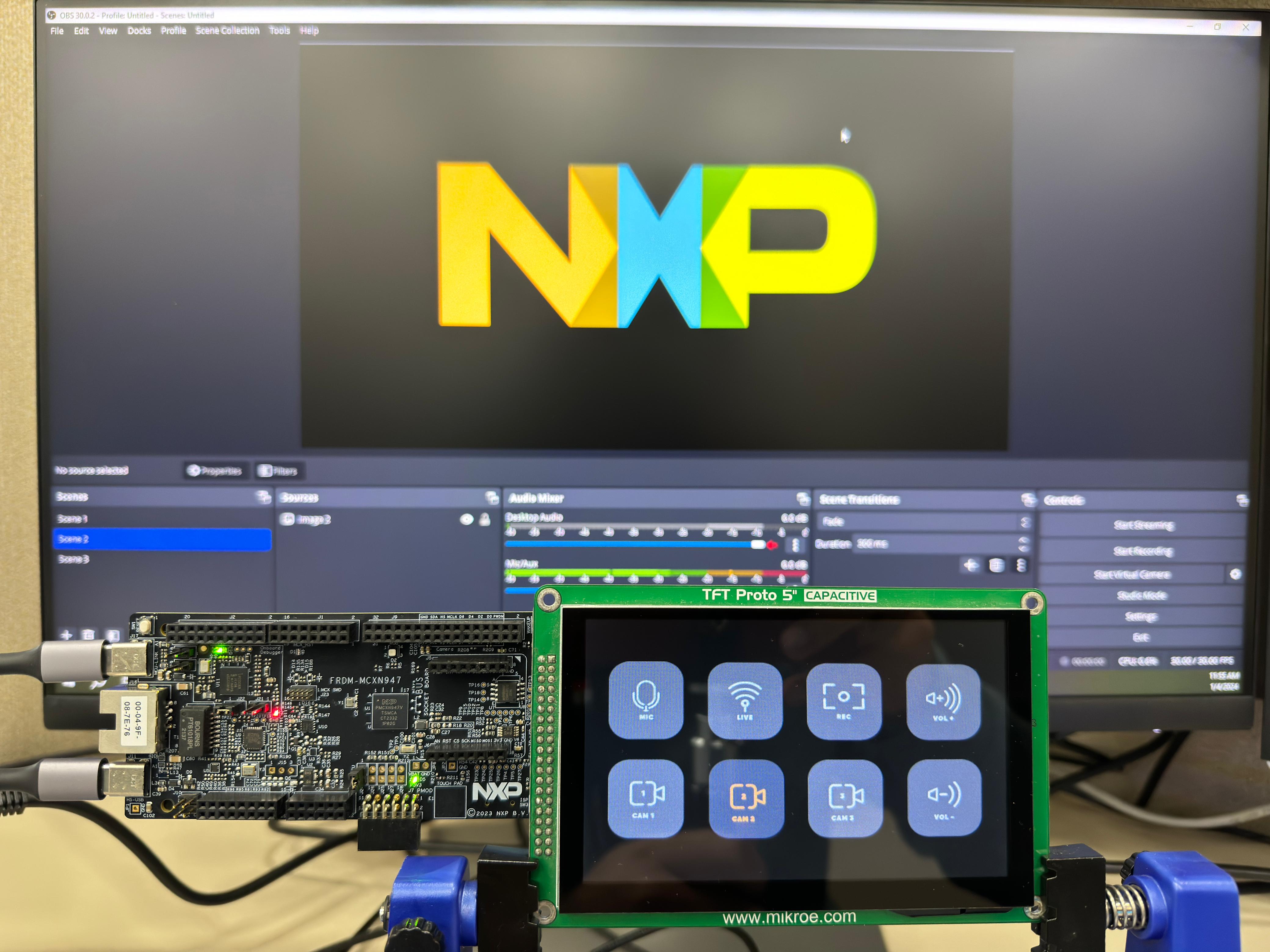

MikroE 显示屏：

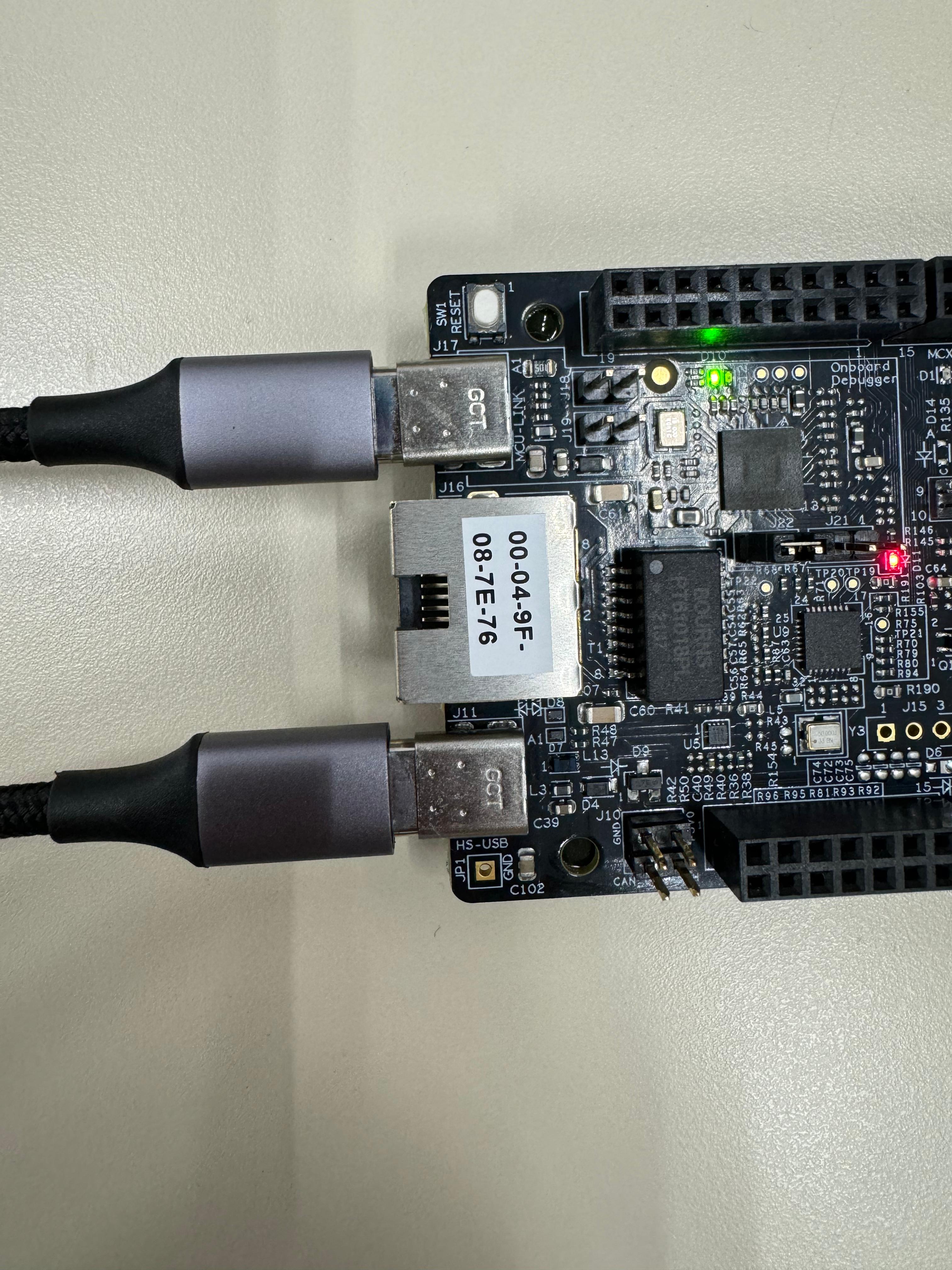

将 USB 的 C 型从 J17（MCU-LINK）连接到计算机，从 J11（HS-USB）连接到计算机，如下图所示：

3.3 步骤 3

打开位于源文件夹中的 lvgl_guider.c 并选择已安装的显示器

```

define LowCostDisplay 1

define MikroEDisplay 2

define LCD LowCostDisplay

```

3.4 步骤4

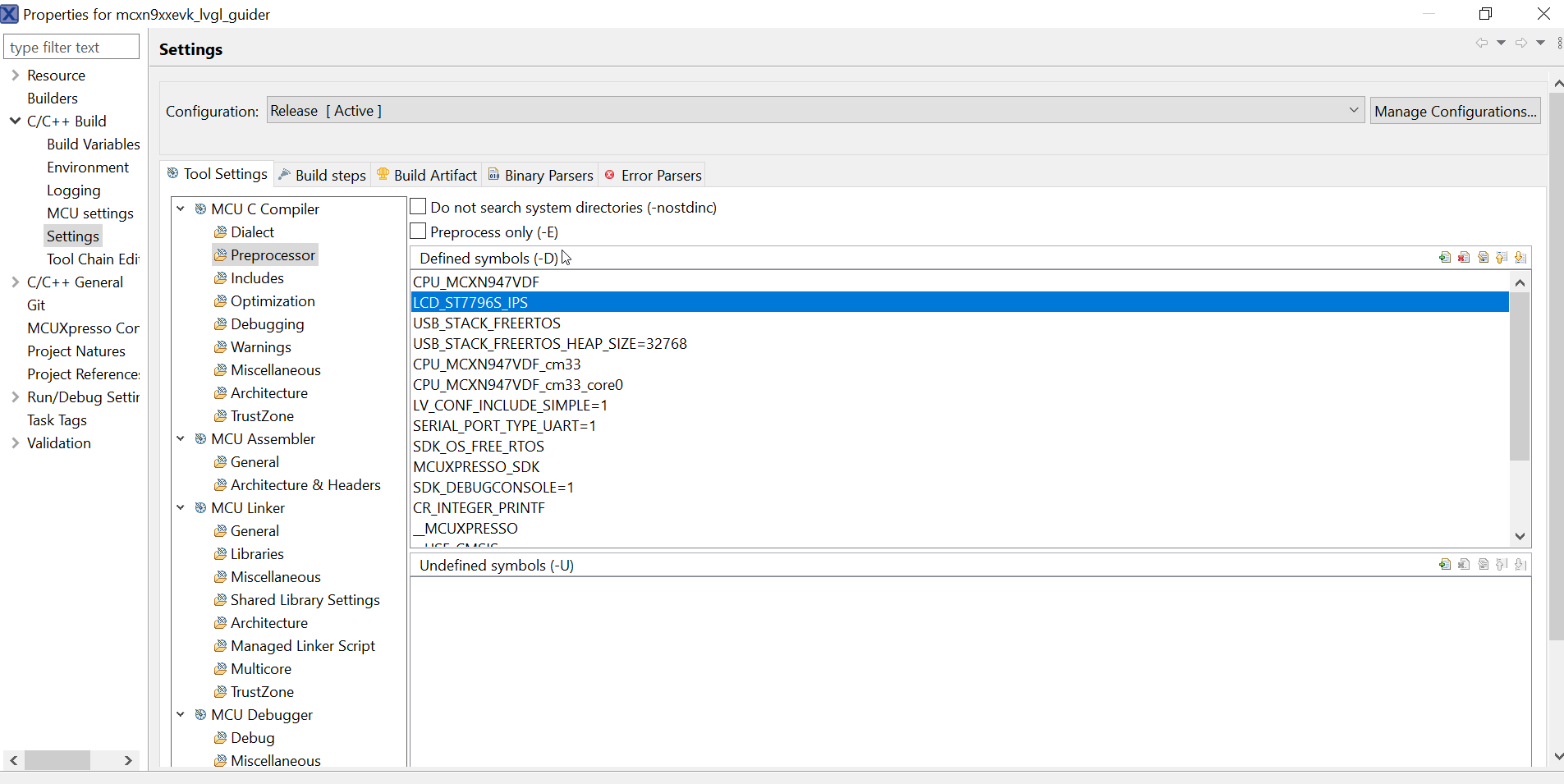

按 Alt+Enter 打开属性并将显示宏更改为使用已安装的板

LCD_SSD1963 使用 Micro E LCD

LCDST7796SIPS 使用低成本 LCD

如下图所示：

3.5 步骤 5

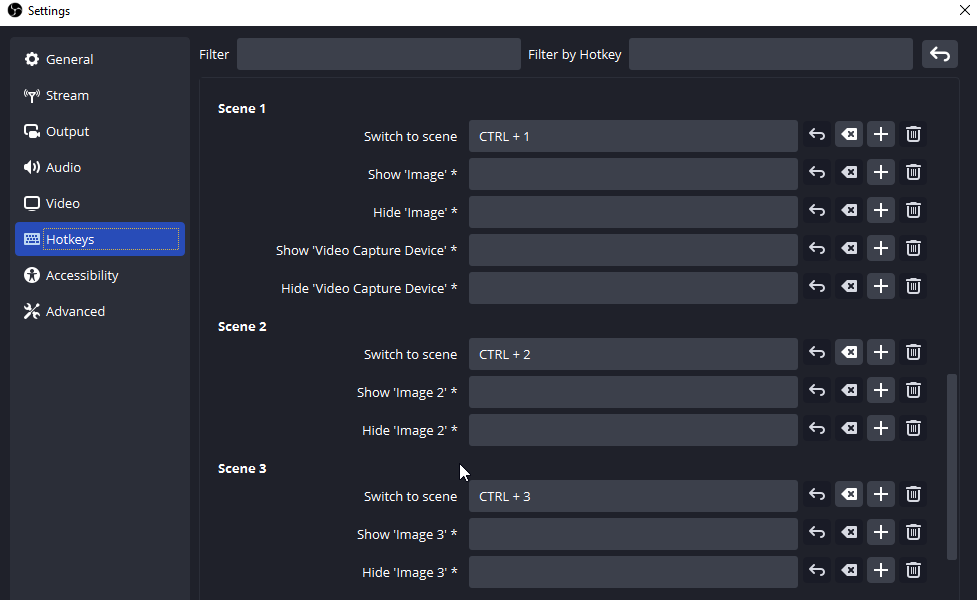

打开 VSCode 并设置与源文件夹中 hid_keyboard.c 中选择的相同的热键/快捷键，如下图所示

```
case kUSBDirection1:/*clip 1*/
sUsbDeviceHidKeyboard.buffer[0] = MODIFERKEYSLEFTCTRL;
sUsbDeviceHidKeyboard.buffer[2] = KEY1EXCLAMATIONMARK;
PRINTF("USB COMMAND 1");

break;

```

```
case kUSBDirection3:/*clip 2*/
sUsbDeviceHidKeyboard.buffer[0] = MODIFERKEYSLEFTCTRL;
sUsbDeviceHidKeyboard.buffer[2] = KEY2_AT;
PRINTF("USB COMMAND 3");

break;

```

```
case kUSBDirection5:/*clip 3*/
sUsbDeviceHidKeyboard.buffer[0] = MODIFERKEYSLEFTCTRL;
sUsbDeviceHidKeyboard.buffer[2] = KEY3NUMBERSIGN;
PRINTF("USB COMMAND 5");
