【代码库】如何在MCXN947上实现USB音频7.1声道扬声器

如何在MCXN947上实现USB音频7.1声道扬声器

该演示将向您展示如何在 MCXN947 上实现 USB 音频 7.1 声道扬声器。

主板：FRDM-MCXN947、AUD-EXP-42448、MCXN FRDM 适配器板

类别：音频

外设：SAI、USB

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• FRDM-MCXN947 SDK 2.14
• MCUXpresso IDE V11.9.0或更高版本。
• 适用于 Visual Studio Code 的 MCUXpresso：此示例支持适用于 Visual Studio Code 的 MCUXpresso，有关如何使用 Visual Studio Code 的更多信息，请参阅此处。

2.硬件

• FRDM-MCXN947 修订版 B
• AUD-EXP-42448 修订版 B
• MCXN FRDM 适配器板 Rev A1
• 一根 Type-C USB 线缆
• 任何 3.5 毫米耳机或扬声器

3. 设置

本demo基于MCUXpresso IDE 11.9.0和FRDM-MCXN947 SDK 2.14开发，因此需要下载MCUXPresso IDE 11.9.0或更高版本以及FRDM-MCXN947 SDK 2.14，然后将SDK安装到MCUXpresso IDE中。

3.1 步骤 1

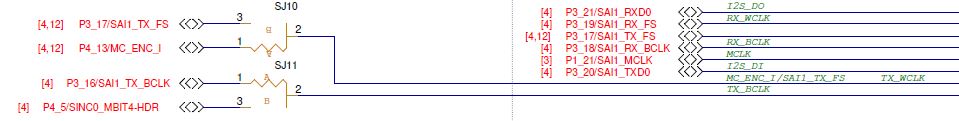

1. 需要 FRDM-MCXN947 J1 接头上的 SAI 接口，J1-3 的默认配置用于电机控制，因此第一步是修改 J1-3 的连接，断开 SJ10 1-2 并短接 SJ10 2-3。

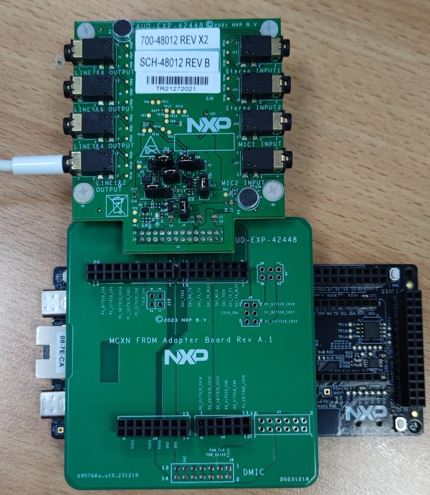

2. 如下图所示连接 FRDM-MCXN947、MCXN FRDM 适配器板和 AUX-EXP-42448 板。


3.2 步骤 2

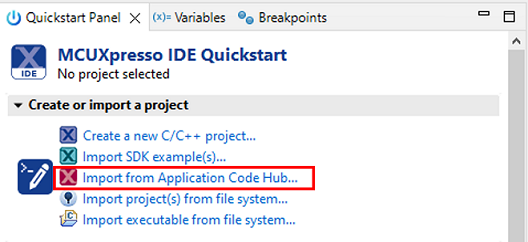

1. 打开 MCUXpresso IDE 11.9.0，在快速启动面板中，选择从应用程序代码中心导入

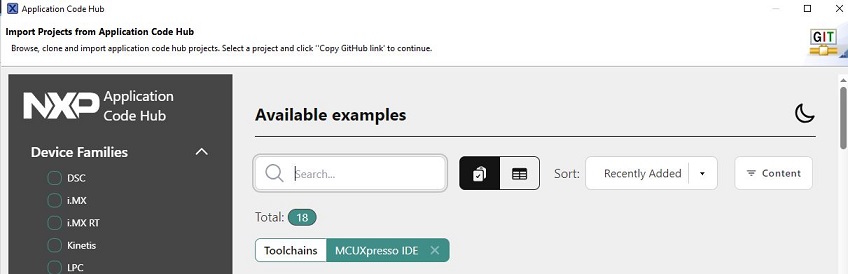

2. 在搜索栏中输入演示名称。

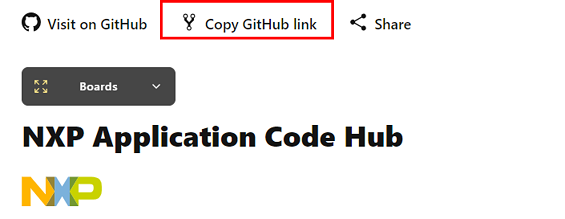

3. 点击​复制GitHub链接​，MCUXpresso IDE会自动检索项目属性，然后点击​下一步​。

4. 选择主分支然后点击​Next>​，选择 MCUXpresso 工程，点击Finish按钮完成导入。

3.3 步骤3

1. 使用 Type-C USB 线连接 FRDM-MCXN947 的 J17 和 PC 的 USB 端口。

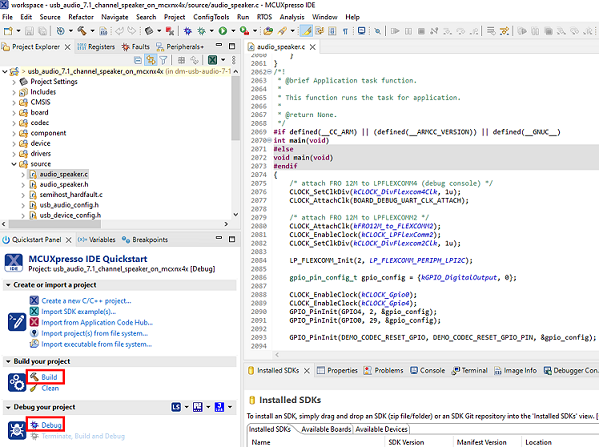

2. 然后单击​“Build”​按钮编译项目。

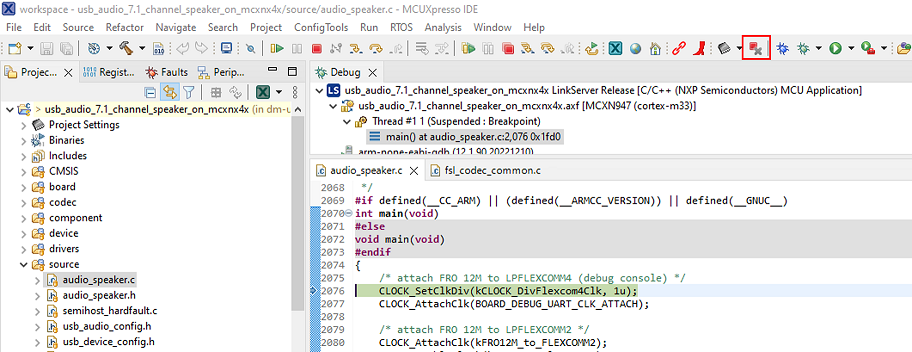

3. 单击​“调试”​按钮将程序下载到MCXN947。退出MCUXpresso IDE的调试模式，并将PC USB端口重新连接到FRDM-MCXN947高速USB接口J11。

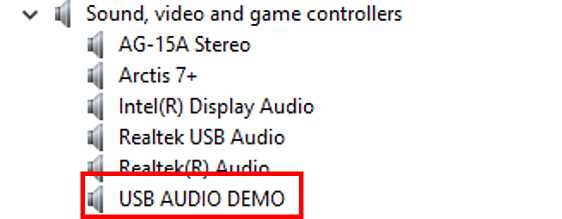

4. 按“RESET”按钮运行程序，PC将识别7.1声道音频设备。


4.结果

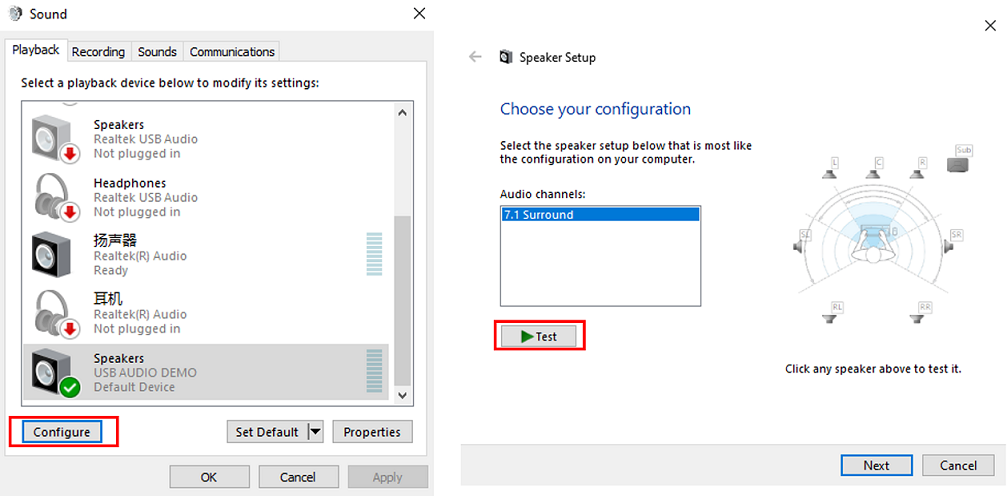

1. 打开声音管理器，点击​“配置”​按钮，然后在​“语音设置”​页面中点击​“测试”​按钮。PC 将播放测试音频。您可以连接任意 3.5 毫米耳机收听测试音频，也可以对着 AUX-EXP-42448 开发板上的四个 LINE OUTPUT 接口（J6、J7、J8、J9）讲话。


5. 常见问题

尚未发现针对该项目的常见问题解答。
