用于RW612板性能测试的无线RFTM应用

该软件演示了在恩智浦开发板上运行的自定义无线射频测试模式 (RFTM) 应用。
开发板通电后，将以接入点 (AP) 模式启动，并允许通过 Web 界面进行配置。
用户可以连接到 AP，逐个输入配置命令，然后启动 RFTM 模式进行无线测试。
设备将结果记录在闪存中，稍后可以通过重新连接到 AP 并使用提供的“读取结果”功能进行检索。
此示例可用于验证自定义射频测试场景中的无线性能、范围和稳定性。

主板：RD-RW612-BGA

类别：无线连接

外围设备：Wi-Fi、蓝牙

工具链：MCUXpresso IDE

目录

1. 软件
2. 硬件
3. 设置
4. 结果
5. 常见问题解答
6. 支持
7. 发行说明

1.软件

• MCUXpresso 24.12或更高版本
• RD-RW612-BGA SDK 版本 250600

2.硬件

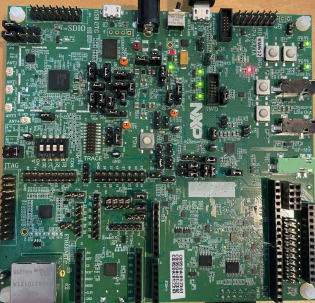

• RD-RW612-BGA

3. 设置

3.1 导入示例

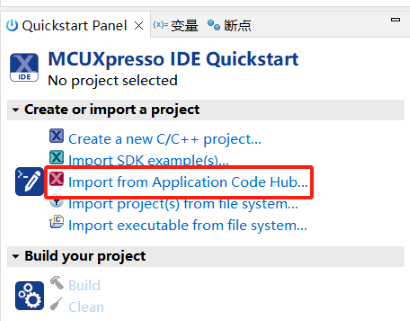

1. 打开 MCUXpresso IDE，在快速启动面板中，选择从应用程序代码中心导入

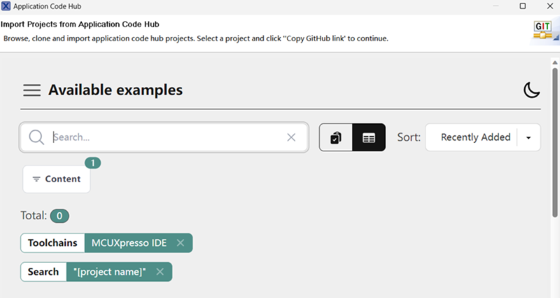

2. 在搜索栏中输入演示名称。

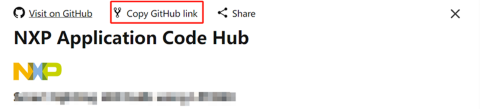

3. 点击复制GitHub链接，MCUXpresso IDE将自动检索项目属性，然后单击下一步>。

4. 选择主分支然后点击Next>，选择MCUXpresso工程，点击Finish按钮完成导入。

3.2 构建和烧写

1. 使用 USB 电缆连接 PC 主机和目标板上的 MCU-Link 端口。

2. 使用以下设置打开串行终端：
   • 115200波特率
   • 8个数据位
   • 无奇偶校验
   • 一个停止位
   • 无流量控制
3. 构建应用程序。

4. 将程序刷入目标板。

5. 按下重置按钮。
6. 根据文档 SDKXXXXXXcomponentconnfwloaderreadme.txt 下载控制器 FW。

3.3 运行演示

1. 打开电路板电源
   通电后，设备将自动以接入点 (AP) 模式启动。
2. 连接到配置网络
   在您的对等设备（例如手机或笔记本电脑）上，扫描可用的 Wi-Fi 网络并连接到：
   SSID：nxpconfigurationaccess_point
   密码：NXP0123456789
3. 访问配置界面
   打开 Web 浏览器并导航至：
   http://192.168.1.1/

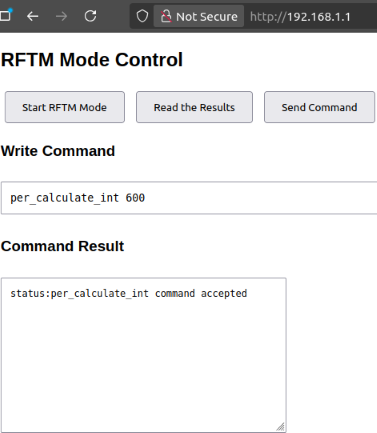

4. 输入配置命令（一次一个）
   在 UI 页面上：
   找到“写入命令”输入字段。
   一次仅输入一个命令来配置 RFTM 模式。
   每次输入后单击“发送命令”。
   对所有需要的命令重复此过程。
   支持的命令：wlan-version
   WLAN MAC 地址
   wlan 设置射频测试模式
   wlan-取消设置射频测试模式
   wlan-set-rf-tx-天线
   wlan-get-rf-tx-天线
   wlan-set-rf-rx-天线
   wlan-get-rf-rx-天线
   wlan-设置-射频频段
   wlan-get-rf-band
   wlan-set-rf-带宽
   wlan-get-rf-带宽
   wlan 设置射频信道
   wlan-get-rf-channel
   wlan-set-rf-radio-mode
   wlan-get-rf-无线电模式
   wlan-set-rf-tx-power wlan-set-rf-tx-cont-mode
   wlan-set-rf-tx-frame <数据速率> <帧模式> <帧长度> <调整突发序列> <短前导码> <短前导码>
   wlan-set-rf-trigger-frame-cfg <
   wlan-set-rf-he-tb-tx
   wlan-get-and-reset-rf-per
   wlan-set-rf-otp-mac-addr
   wlan-get-rf-otp-mac-addr
   wlan-set-rf-otp-cal-数据
   wlan-get-rf-otp-cal-数据
   letest.settxpower
   letest.txtest letest.rx_test <调制指数>
5. 命令响应处理
   如果命令有效，响应将是：
   状态：命令已接受
   如果命令无效或格式错误，响应将是：
   状态：未知或格式错误的命令

6. 发送“percalculateint xx”命令，将 PER 测量间隔设置为 xx 秒（例如，10 分钟输入 600：“percalculateint 600”）。
7. 发送“pwrrebootminutes xx”命令，将设备重启间隔设置为 xx 分钟。
8. 启动 RFTM 模式
   输入所有必需的命令后：
   单击“启动 RFTM 模式”按钮。
   检查调试日志中是否有“RFTM 启动触发”消息。

   关闭浏览器窗口。
9. RFTM 模式下的设备操作
   该设备将：
   退出 AP 模式。
   进入 RFTM 模式。
   开始将日志存储在闪存中。

4.结果

```
Once testing is complete:

Reboot the device.

Repeat steps 1 to 3 of section 3.3.

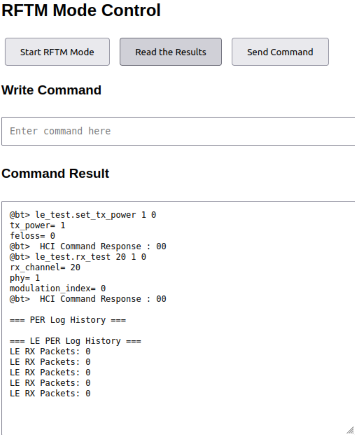

Click the "Read the Results" button on ui.

The logs will be displayed in the Command Result window.
```

5. 常见问题

尚未发现针对该项目的常见问题解答。
