⭐基于51单片机电子钟闹钟日期数码管显示设计

本设计包含proteus仿真+程序+设计报告+讲解视频

⭐一、开发环境

仿真图proteus8.17(有低版本)

程序编译器：keil 4/keil 5

编程语言：C语言

设计编号：P28

⭐二、主要功能

本设计旨在设计一个基于51单片机的简易电子钟日历闹钟设计。

1、采用8位七段数码管显示，DS1302记录日历和时间。

2、可以通过独立按键设置时间、日期和闹钟时间。

3、通过按键控制显示时间、日期和闹钟时间，不同模式下对应LED指示灯亮起。

4、可以通过 proteus 仿真和普中开发板运行。

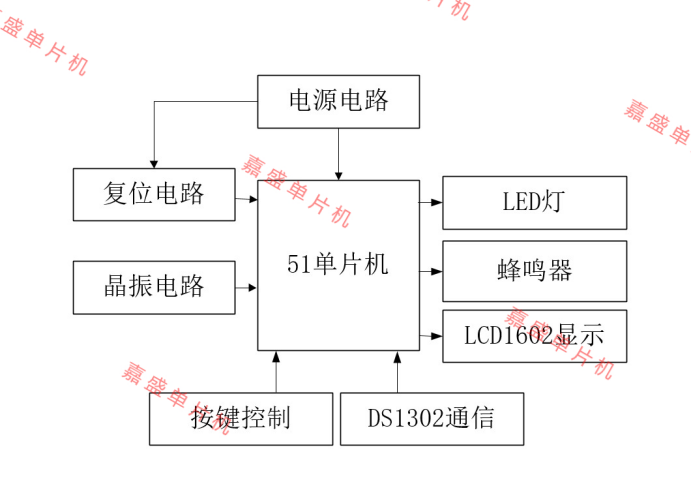

主要硬件 51单片机 DS1302 数码管独立按键 LED

(目前仅完全适配普中51-实验板234，其他普中开发板型号可能需要接线)

需注意仿真中51单片机芯片是兼容的，AT89C51,AT89C52是51单片机的具体型号，内核是一样的。相同的原理图里，无论stc还是at都一样，引脚功能都是一样的，程序是兼容的，芯片可以替换为STC89C52/STC89C51/AT89C52/AT89C51等51单片机芯片。

以下为本设计资料展示图：

⭐三、实物图

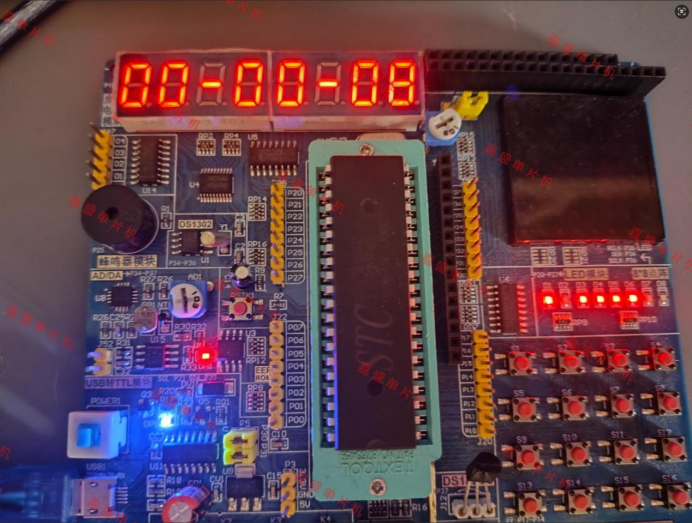

显示的时间是00:00:08

⭐四、仿真设计

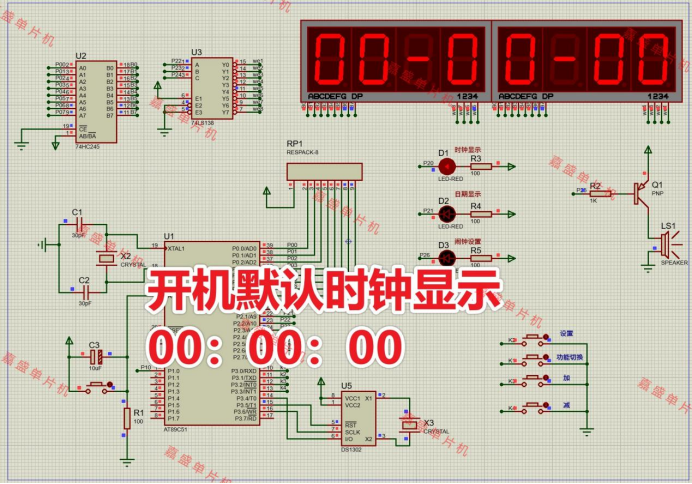

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。开始仿真后数码管显示时间00:00:00。单片机读取DS1302时钟芯片的时间，时间逐秒+1。

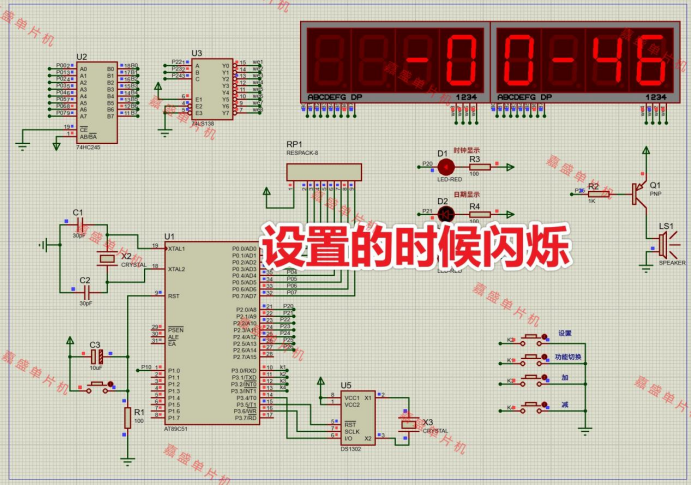

显示时间的情况下，按下设置键进入设置模式，时钟闪烁表示当前正在设置时钟，再按下设置键进入分钟设置模式，分钟闪烁，再按下设置键进入秒钟设置模式，秒钟闪烁。设置完秒钟再按设置退出设置模式，数码管正常显示。

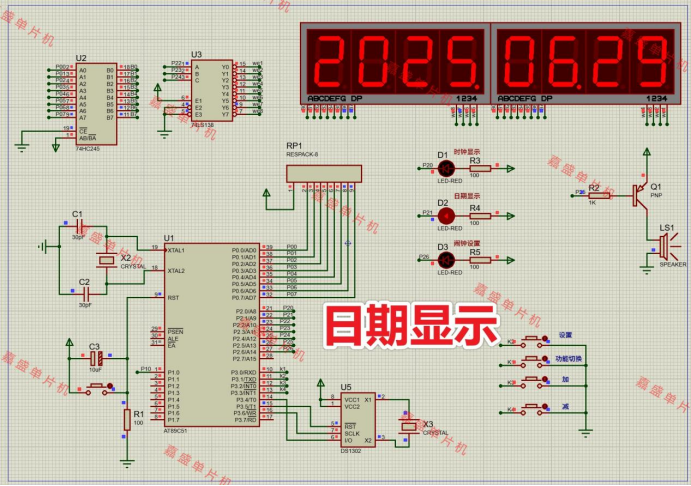

按下功能切换按键显示日期，再按下显示闹钟时间。日期和闹钟时间设置闪烁效果和时钟设置一致。

闹钟时间到，蜂鸣器闹铃，蜂鸣器响持续15s。

⭐五、程序代码

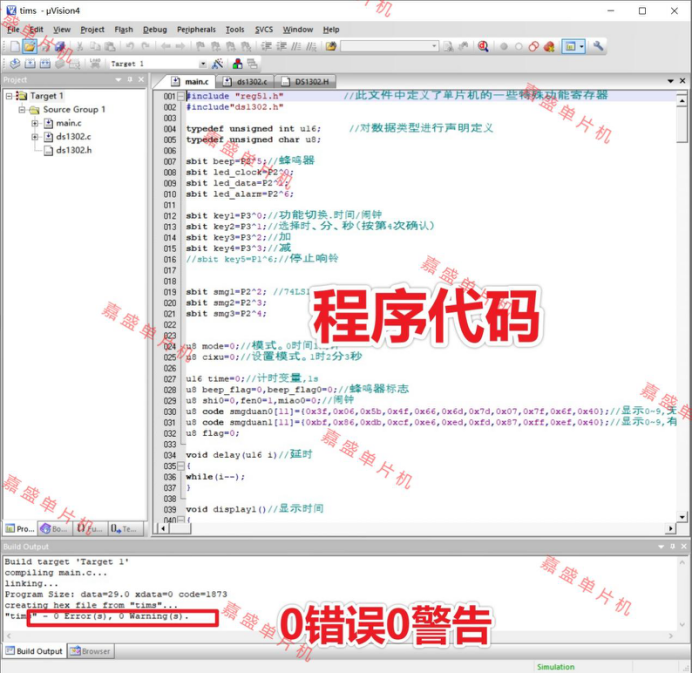

使用keil4或者keil5编译，代码有注释，可以结合视频理解代码含义。

u8 mode = 0;u8 cixu = 0;u16 time = 0;u8 beep_flag = 0, beep_flag0 = 0;u8 shi0 = 0, fen0 = 1, miao0 = 0;u8 code smgduan0[11] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x40};u8 code smgduan1[11] = {0xbf,0x86,0xdb,0xcf,0xe6,0xed,0xfd,0x87,0xff,0xef,0x40};u8 flag = 0;// 添加中间变量用于保存设置值u8 temp_sec = 0;u8 temp_min = 0;u8 temp_hour = 0;u8 temp_day = 0;u8 temp_month = 0;u8 temp_year = 0;void delay(u16 i){    while(i--);}// 更新临时变量为当前时间值void UpdateTempToCurrentTime(){    temp_sec = ds1302_time[0];    temp_min = ds1302_time[1];    temp_hour = ds1302_time[2];}// 更新临时变量为当前日期值void UpdateTempToCurrentDate(){    temp_day = ds1302_time[3];    temp_month = ds1302_time[4];    temp_year = ds1302_time[6];}void display1(){    // 在时间设置模式下，始终显示临时变量的值    u8 sec_display = (mode == 0 && cixu != 0) ? temp_sec : ds1302_time[0];    u8 min_display = (mode == 0 && cixu != 0) ? temp_min : ds1302_time[1];    u8 hour_display = (mode == 0 && cixu != 0) ? temp_hour : ds1302_time[2];    if((cixu == 3) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 0; P0 = smgduan0[sec_display % 10]; delay(50);        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 1; P0 = smgduan0[sec_display / 10]; delay(50);    }    P0 = 0; smg3 = 0; smg2 = 1; smg1 = 0; P0 = 0x40; delay(50);    if((cixu == 2) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 0; smg2 = 1; smg1 = 1; P0 = smgduan0[min_display % 10]; delay(50);        P0 = 0; smg3 = 1; smg2 = 0; smg1 = 0; P0 = smgduan0[min_display / 10]; delay(50);    }    P0 = 0; smg3 = 1; smg2 = 0; smg1 = 1; P0 = 0x40; delay(50);    if((cixu == 1) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 0; P0 = smgduan0[hour_display % 10]; delay(50);        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 1; P0 = smgduan0[hour_display / 10]; delay(50);    }}void display2(){    // 在日期设置模式下，始终显示临时变量的值    u8 year_display = (mode == 1 && cixu != 0) ? temp_year : ds1302_time[6];    u8 month_display = (mode == 1 && cixu != 0) ? temp_month : ds1302_time[4];    u8 day_display = (mode == 1 && cixu != 0) ? temp_day : ds1302_time[3];    if((cixu == 1) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 1; P0 = smgduan0[2]; delay(50);        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 0; P0 = smgduan0[0]; delay(50);        P0 = 0; smg3 = 1; smg2 = 0; smg1 = 1; P0 = smgduan0[year_display / 10]; delay(50);        P0 = 0; smg3 = 1; smg2 = 0; smg1 = 0; P0 = smgduan1[year_display % 10]; delay(50);    }    if((cixu == 2) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 0; smg2 = 1; smg1 = 1; P0 = smgduan0[month_display / 10]; delay(50);        P0 = 0; smg3 = 0; smg2 = 1; smg1 = 0; P0 = smgduan1[month_display % 10]; delay(50);    }    if((cixu == 3) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 1; P0 = smgduan0[day_display / 10]; delay(50);        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 0; P0 = smgduan0[day_display % 10]; delay(50);    }}void display3(){    // 闹钟设置模式下，直接显示闹钟变量    if((cixu == 1) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 1; P0 = smgduan0[shi0 / 10]; delay(50);        P0 = 0; smg3 = 1; smg2 = 1; smg1 = 0; P0 = smgduan0[shi0 % 10]; delay(50);    }    if((cixu == 2) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 1; smg2 = 0; smg1 = 0; P0 = smgduan0[fen0 / 10]; delay(50);        P0 = 0; smg3 = 0; smg2 = 1; smg1 = 1; P0 = smgduan0[fen0 % 10]; delay(50);    }    if((cixu == 3) && flag)    {        // 闪烁处理：不显示    }    else    {        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 1; P0 = smgduan0[miao0 / 10]; delay(50);        P0 = 0; smg3 = 0; smg2 = 0; smg1 = 0; P0 = smgduan0[miao0 % 10]; delay(50);    }}void Timer0Init(){    TMOD |= 0X01;    TH0 = 0Xfc;    TL0 = 0X18;    ET0 = 1;    EA = 1;    TR0 = 1;}int MonthDays(int year, int month){    int days;    if (month == 2)    {        if ((year % 4 == 0 && year % 100 != 0) || (year % 400 == 0))        {            days = 29;        }        else        {            days = 28;        }    }    else if (month == 4 || month == 6 || month == 9 || month == 11)    {        days = 30;    }    else    {        days = 31;    }    return days;}// 保存设置到DS1302void SaveSettings(){    if(mode == 0) // 时间模式    {        ds1302_time[0] = temp_sec;        ds1302_time[1] = temp_min;        ds1302_time[2] = temp_hour;    }    else if(mode == 1) // 日期模式    {        ds1302_time[3] = temp_day;        ds1302_time[4] = temp_month;        ds1302_time[6] = temp_year;    }    Ds1302Init(); // 写入设置到DS1302}完整代码见文章下载链接void main(){    uchar k = 0;    Ds1302Init();    Timer0Init();    beep = 0;    mode = 0;        // 初始化临时变量    UpdateTempToCurrentTime();    UpdateTempToCurrentDate();    while(1)    {
