基于FPGA的随机数生成器

代码功能

该系统实现了一个基于FPGA的随机数生成器，能够在1-99范围内生成不重复的随机数。系统支持用户通过按键控制开始和取数操作，生成的随机数会在7段数码管上显示。整个系统设计包含了完整的状态控制、防重复机制和直观的显示功能，适合用于抽奖、随机选择等场景。

代码实现思路

系统采用模块化设计，通过有限状态机控制整体流程。核心思想是利用高速时钟驱动计数器循环计数，当用户按下取数按键时，将当前计数器值作为随机数获取。为了保证随机数不重复，系统实现了两个关键机制：

1.自动跳过机制：在counter模块中记录已生成的随机数，计数时自动跳过这些值

2.重复检测机制：在random_num模块中检测新生成的随机数是否与已存储的重复，若重复则将值加1

整个系统工作在5个状态：空闲(s_idle)、计数(s_count)、取随机数(s_random)、显示(s_display)和结束(s_end)，通过状态控制器协调各个模块的工作。

系统架构图

┌─────────────┐     ┌─────────────┐     ┌─────────────┐

│   分频模块  │────>│ 状态控制模块 │<────│   按键输入  │

└─────────────┘     └─────┬───────┘     └─────────────┘

                         │

            ┌────────────┼────────────┐

            ▼            ▼            ▼

     ┌─────────────┐ ┌─────────────┐ ┌─────────────┐

     │ 计数器模块  │─>│ 随机数模块  │─>│   显示模块  │

     └─────────────┘ └─────────────┘ └─────────────┘

                                            │

                                    ┌────────┴────────┐

                                    │    7段数码管    │

                                    └─────────────────┘

代码结构

关键技术亮点

1.防重复随机数生成：通过双重机制确保生成的6个随机数互不重复

2.模块化设计：各功能模块职责明确，便于维护和扩展

3.有限状态机控制：使用状态机管理系统流程，逻辑清晰可靠

4.用户交互设计：简单直观的按键操作，清晰的数码管显示

应用场景

该随机数生成系统可广泛应用于需要公平随机选择的场景，如抽奖活动、随机点名、游戏随机事件触发等。在教育实验中也可作为FPGA数字系统设计的教学案例。

演示视频：

设计文档：

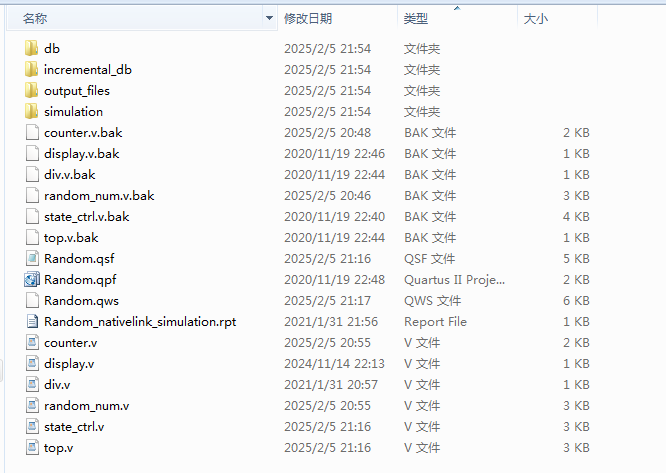

1.工程文件

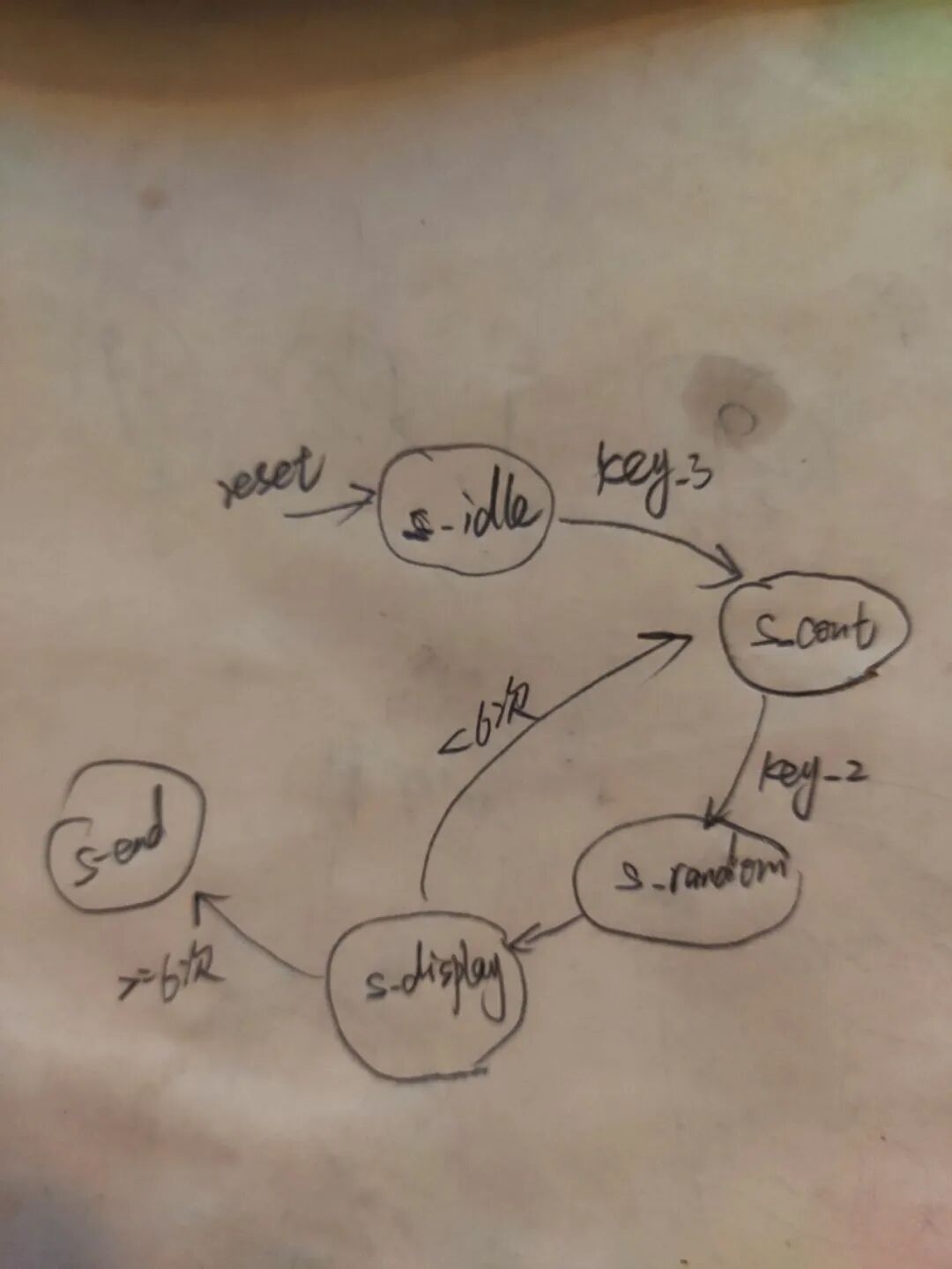

状态机图

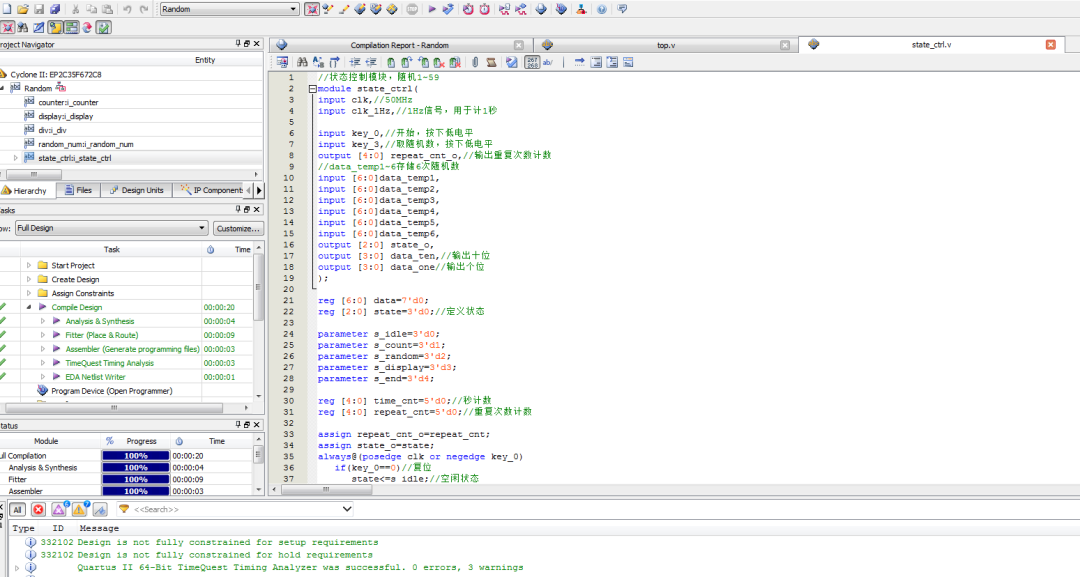

2.程序文件

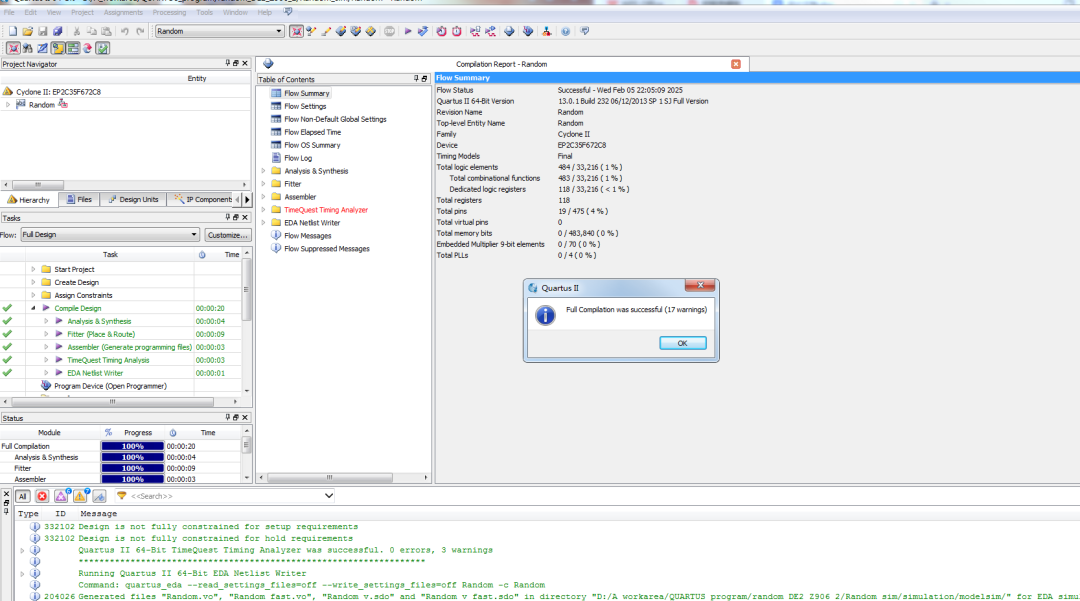

3.程序编译

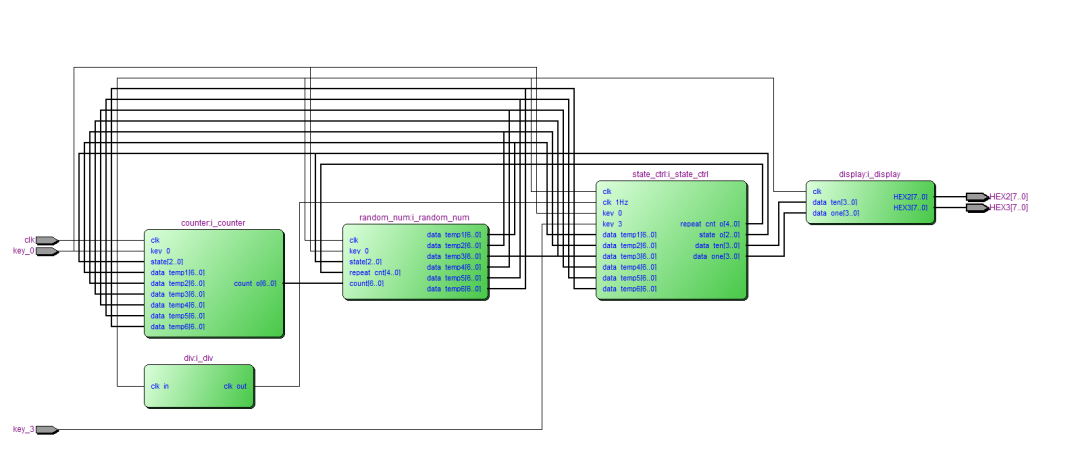

4.RTL图

5.管脚分配

6.Testbench

7.仿真图

整体仿真图

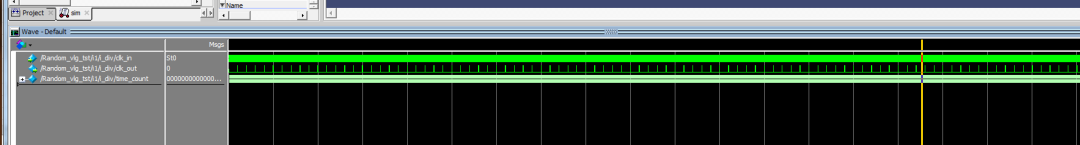

分频模块

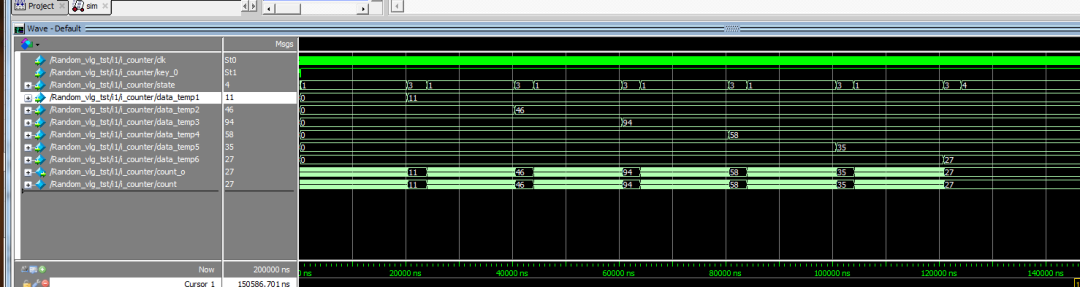

计数模块

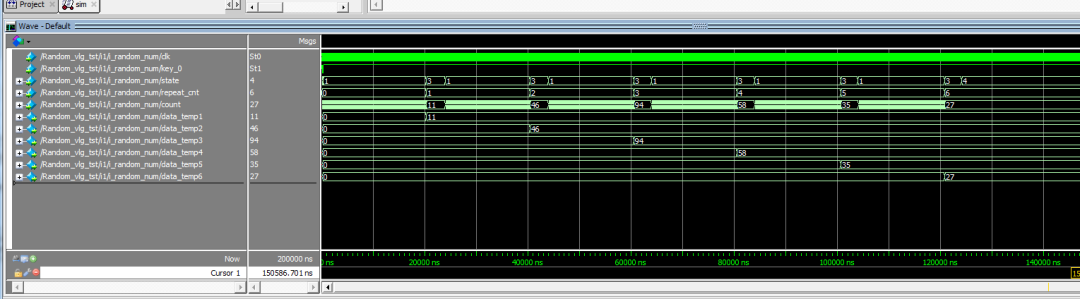

随机数模块

状态机模块

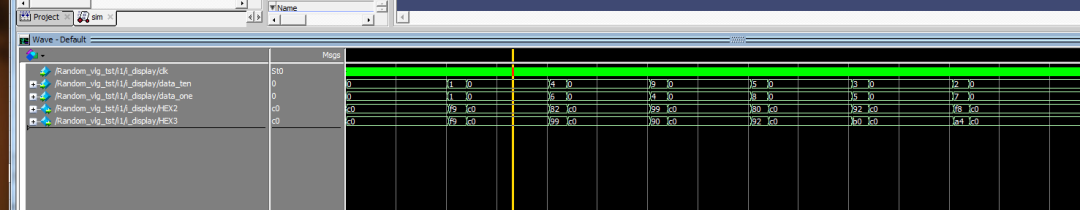

显示模块

部分代码展示:

//随机数生成模块
module random_num(
input clk,//50MHz
input key_0,//开始，按下低电平
input [2:0] state,//输入的状态
input [4:0] repeat_cnt,//重复次数计数
input [6:0] count,//计数器值
output reg [6:0]data_temp1,
output reg [6:0]data_temp2,
output reg [6:0]data_temp3,
output reg [6:0]data_temp4,
output reg [6:0]data_temp5,
output reg [6:0]data_temp6
);
parameter s_idle=3'd0;
parameter s_count=3'd1;
parameter s_random=3'd2;
parameter s_display=3'd3;
parameter s_end=3'd4;
//data_temp1~6存储6次随机数，便于跳过
always@(posedge clk or negedge key_0)
if(key_0==0)begin//复位
data_temp1<=7'd0;
data_temp2<=7'd0;
data_temp3<=7'd0;
data_temp4<=7'd0;
data_temp5<=7'd0;
data_temp6<=7'd0;
end
else if(state==s_random && repeat_cnt==5'd0)//计数状态，随机数1
data_temp1<=count;//取计数器count值幅值到随机数data_temp1存储起来
else if(state==s_random && repeat_cnt==5'd1)//计数状态
if(count==data_temp1)
data_temp2<=count+6'd1;//若count与之前随机数重复，将计数器再加1
