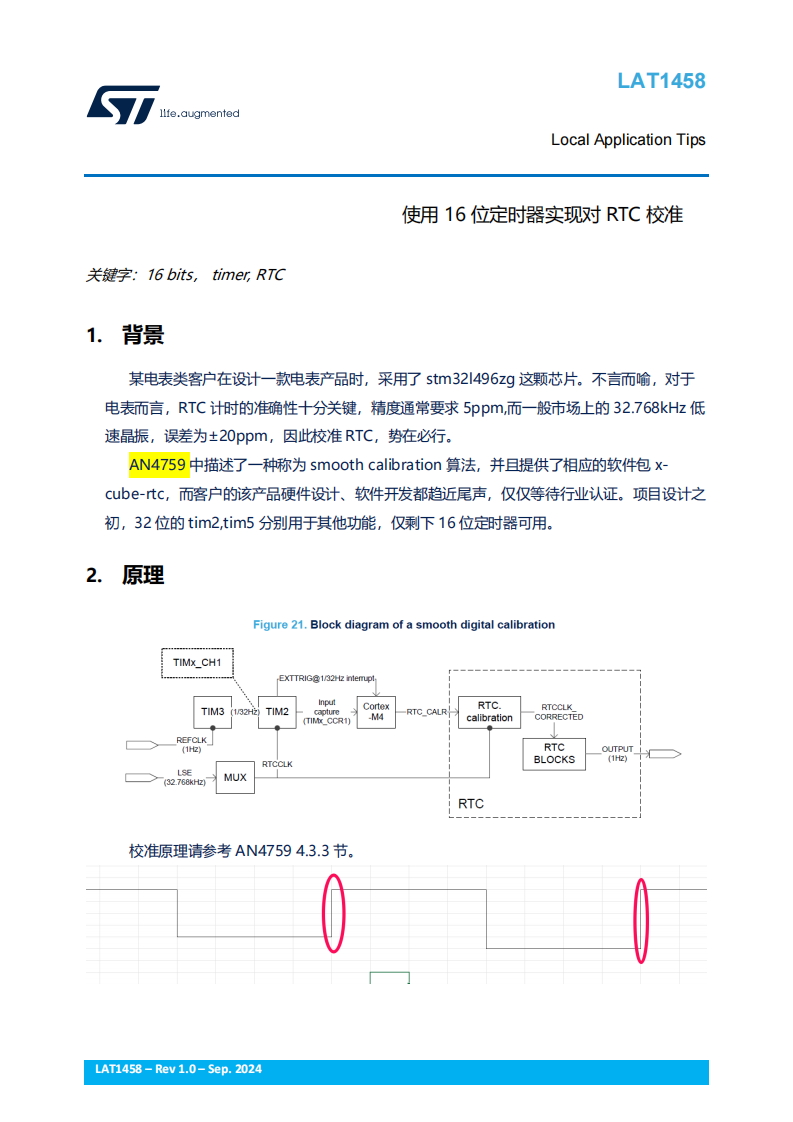

LAT1458 使用16位定时器实现对RTC校准

1、背景

某电表类客户在设计一款电表产品时，采用了 stm32l496zg 这颗芯片。不言而喻，对于电表而言，RTC 计时的准确性十分关键，精度通常要求 5ppm,而一般市场上的 32.768kHz 低速晶振，误差为±20ppm，因此校准 RTC，势在必行。AN4759 中描述了一种称为 smooth calibration 算法，并且提供了相应的软件包 xcube-rtc，而客户的该产品硬件设计、软件开发都趋近尾声，仅仅等待行业认证。项目设计之初，32 位的 tim2,tim5 分别用于其他功能，仅剩下 16 位定时器可用。

2、原理

简单的说 TIM3 通道一输出一个周期为 32s 的方波，作为一个标准的参考时间，TIM2 连续捕获两次上升沿，并且记下这个周期里脉冲的个数。TIM3 的时钟源为外部 1hz 标准信号如GPS 的 PPS 信号，TIM2 的时钟源为 LSE。

在 x-cube-rtc demo 实现中，涉及了 TIM2，它是一个 32 位的定时器。理论上 32s 的脉冲数为：

32768 * 32 = 1,048,576 = 0x100000 = 220

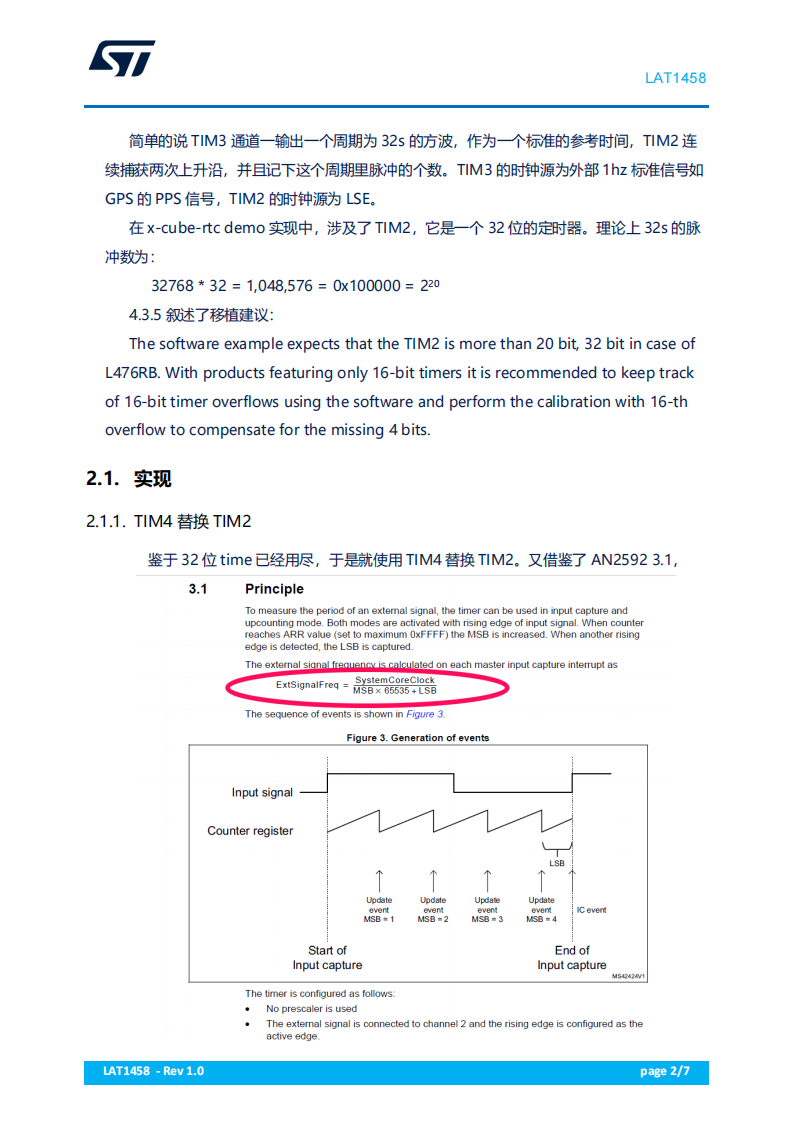

4.3.5 叙述了移植建议：

The software example expects that the TIM2 is more than 20 bit, 32 bit in case ofL476RB. With products featuring only 16-bit timers it is recommended to keep trackof 16-bit timer overflows using the software and perform the calibration with 16-thoverflow to compensate for the missing 4 bits.

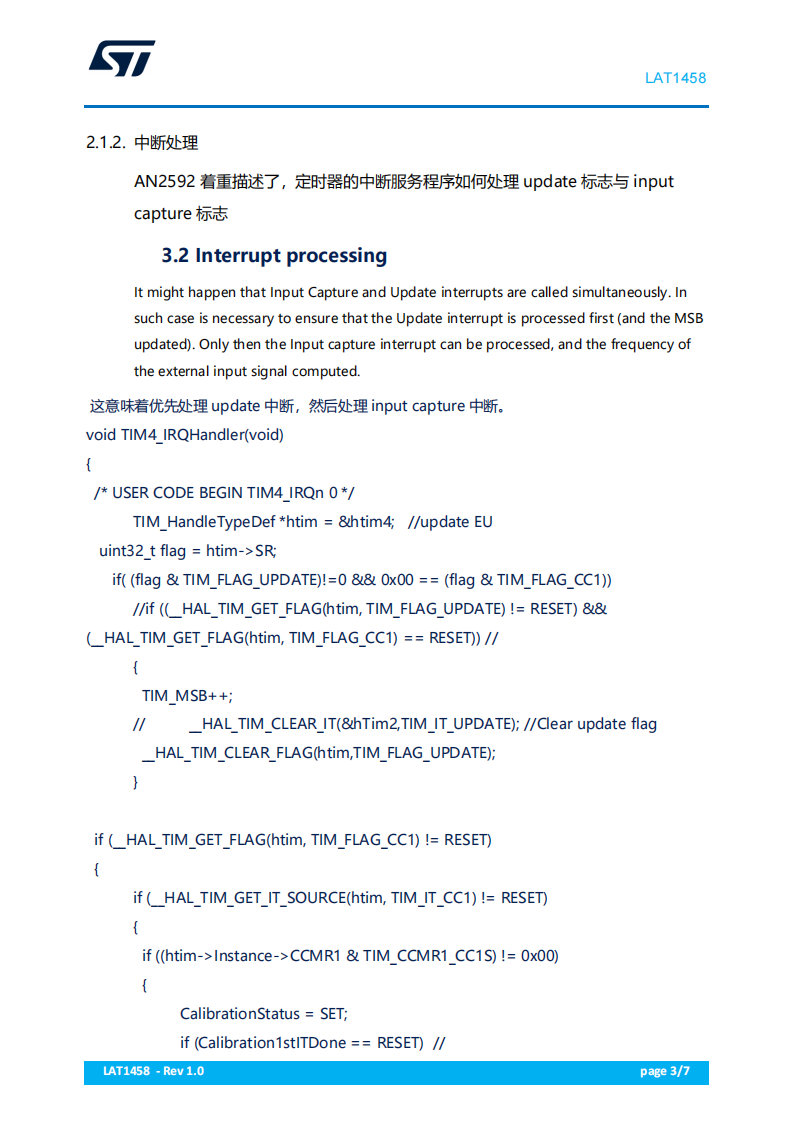

3、结论

通过测试发现，TIM4 替换 TIM2 完全可行。

4、小结

本文基于 AN4759 及 AN2592，测试验证了使用 16 位 timer 替换 32 位 timer，实现相同的目标，切实可行。在其他遇到类似的情况时，可以参考本文。
