基于STM32的简易计算器LCD1602显示设计(仿真+程序+原理图PCB+设计报告+讲解视频）

仿真图proteus 8.17

程序编译器：Keil 5

编程语言：C语言

设计编号：C0121

1.主要功能

功能说明：

本次嵌入式课程设计综合实验的内容为基于STM32单片机的简易计算器仿真设计系统。完成LCD1602液晶显示、矩阵按键扫描、LCD1602显示等多项任务。

一、该简易计算器设计硬件电路采用三部分电路模块构成：

1、键盘模块电路，采用 4*4 矩阵式键盘作为输入电路；

2、LCD1602 液晶显示模块；

3、以 STM32单片机作为控制核心。

二、软件程序主要由三部分组成： 主程序、按键扫描程序和 LCD1602 显示程序。

三、 性能指标

（1） 用STM32单片机设计一个简易计算器， 并用 1602 液晶显示相应的数据。

（2） 可以进行简单的整数加减乘除运算，具有清零功能。

（3） 最大可以 9999*9999。

（4） 可以通过 proteus 仿真。

主要硬件设备：STM32F103C8T6单片机 矩阵按键 LCD1602

资料下载链接（可点击）：

以下为本设计资料展示：

通过网盘分享的文件：KEY_C0121

https://pan.baidu.com/s/1J4gu7x4nRHSynuGYHWdGOA?pwd=whiw

提取码: whiw

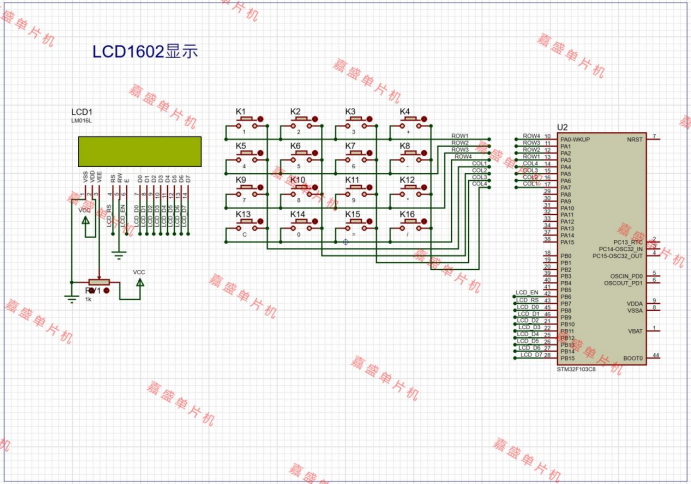

2.仿真设计

打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。

然后开始仿真。

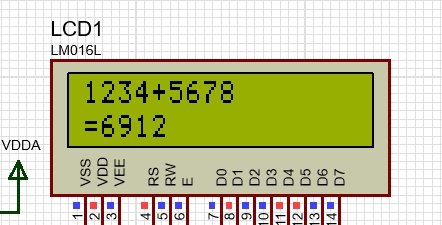

加法验证：

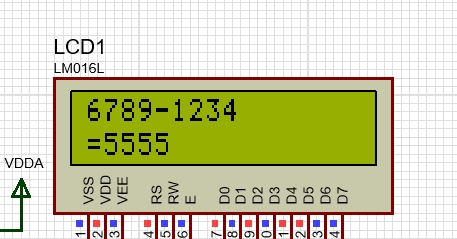

减法验证：

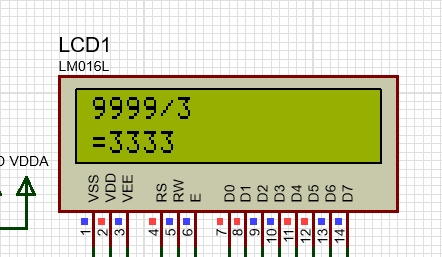

除法验证：

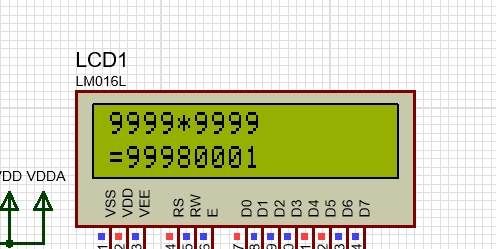

乘法验证：

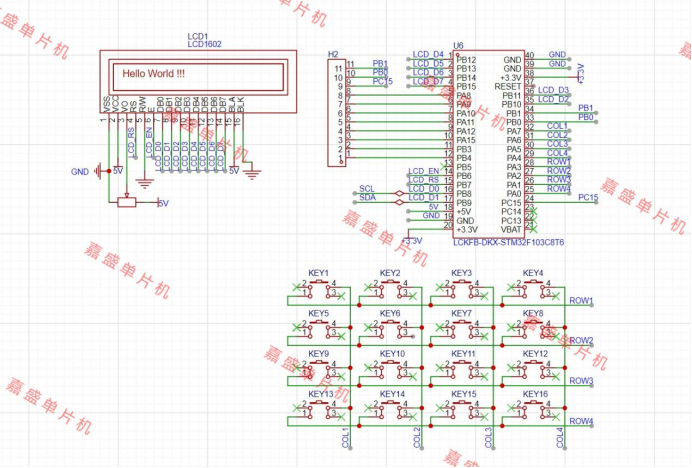

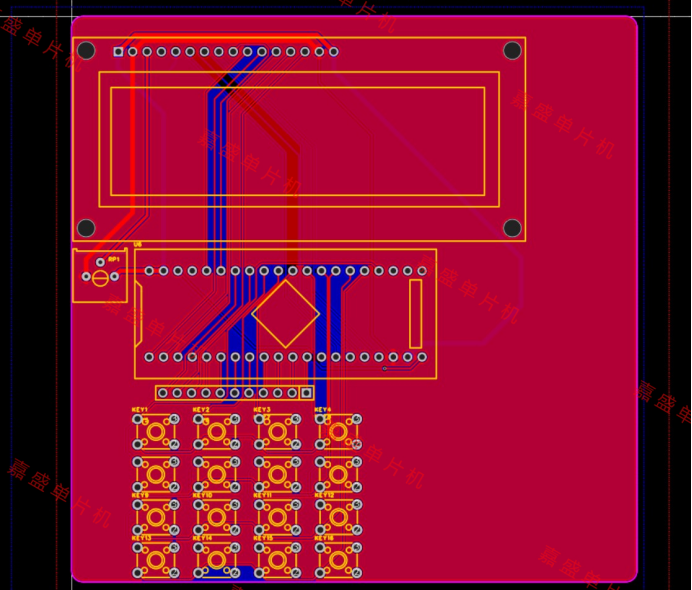

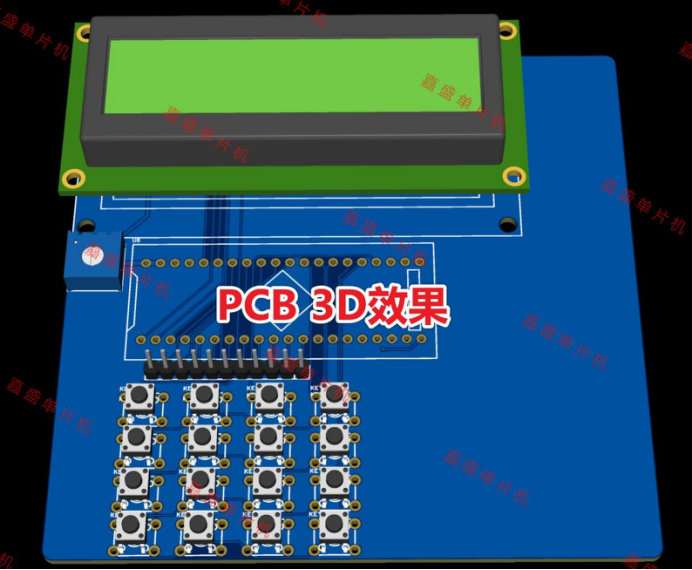

3.原理图PCB

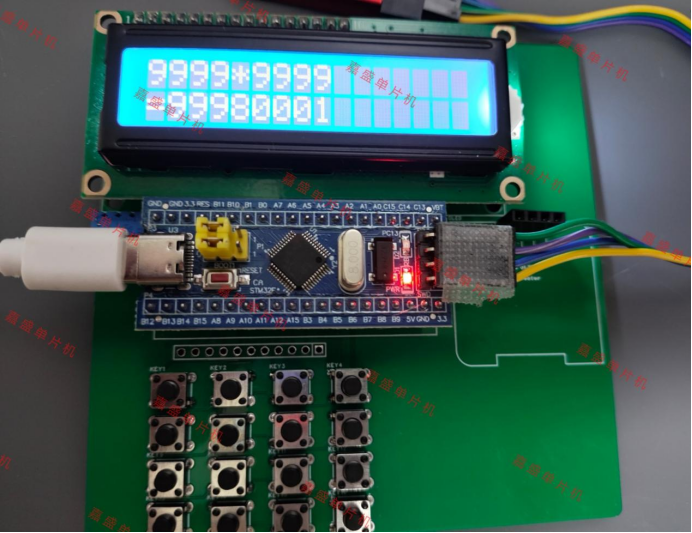

4.实物

5.程序

程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序是标准库版本编写的。

6.设计报告

8946字设计报告，内容包括硬件设计、软件设计、调试、结论等。

本方案以高性能STM32系列单片机为核心，巧妙融合了硬件电路的精妙设计与高效软件编程技术，旨在打造一款既实用又便捷的计算工具。计算器不仅实现了基础的数学运算功能——包括加法、减法、乘法和除法运算，还贴心地加入了清零功能，使用户在连续计算或需要重新开始时能够快速重置，大大提升了使用的便捷性和效率。

设计的一大亮点在于其输入系统采用了4x4矩阵式键盘，这种设计在有限的空间内实现了丰富的功能输入选项，用户只需轻触按键，即可快速录入所需计算的数据或运算符号，极大地优化了人机交互体验。而运算结果显示则依托于经典的LCD1602液晶显示屏，清晰直观地展示每一步的运算过程及最终结果，使得计算过程一目了然，即便是复杂的运算序列也能轻松跟踪。

软件层面，设计团队精心编写了三大核心程序模块：主程序、按键扫描程序和LCD1602显示程序。主程序负责系统的整体调度与初始化，确保各组件协同工作；按键扫描程序通过高效的矩阵扫描算法，准确捕获用户的按键动作，实时响应用户指令；显示程序则动态更新屏幕内容，确保计算过程的每一步都得到及时反馈。这三大程序模块的有机结合，确保了计算器功能的完整实现与流畅运行。
