LAT1271 待机模式被意外唤醒之原因分析

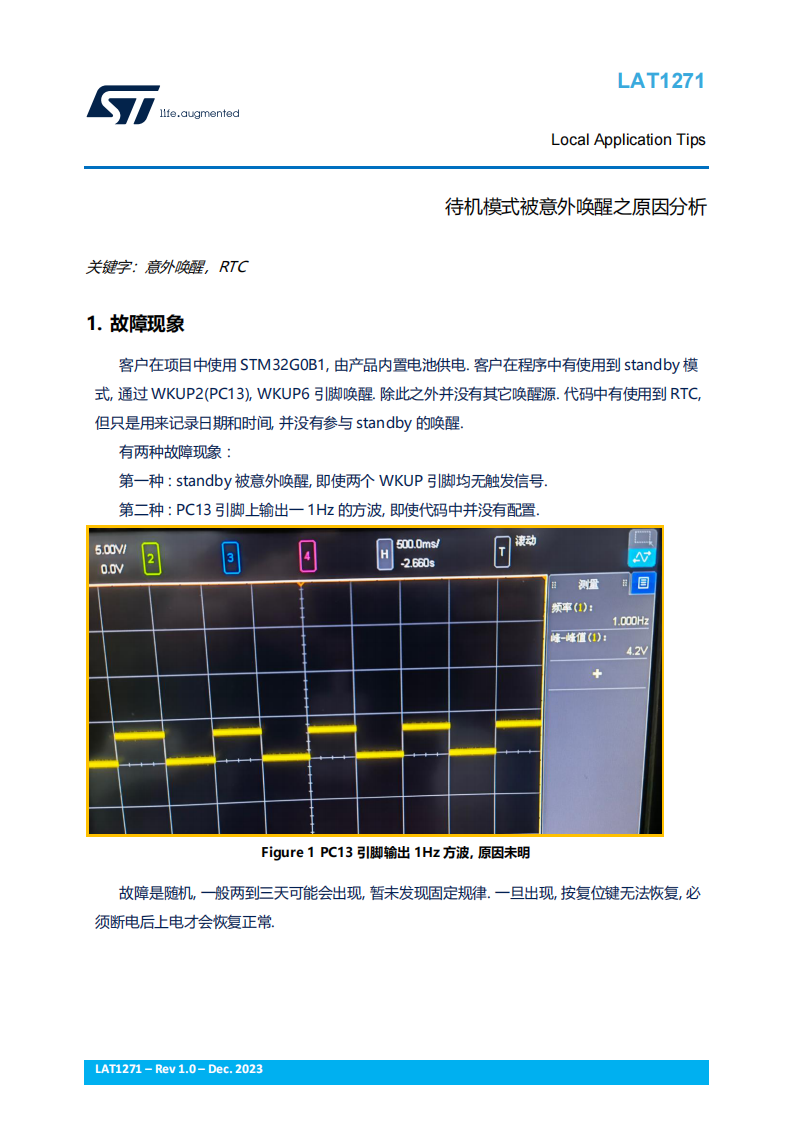

故障现象

客户在项目中使用 STM32G0B1, 由产品内置电池供电. 客户在程序中有使用到 standby 模式, 通过 WKUP2(PC13), WKUP6 引脚唤醒. 除此之外并没有其它唤醒源. 代码中有使用到 RTC,但只是用来记录日期和时间, 并没有参与 standby 的唤醒。

有两种故障现象 :

第一种 : standby 被意外唤醒, 即使两个 WKUP 引脚均无触发信号。

第二种 : PC13 引脚上输出一 1Hz 的方波, 即使代码中并没有配置。

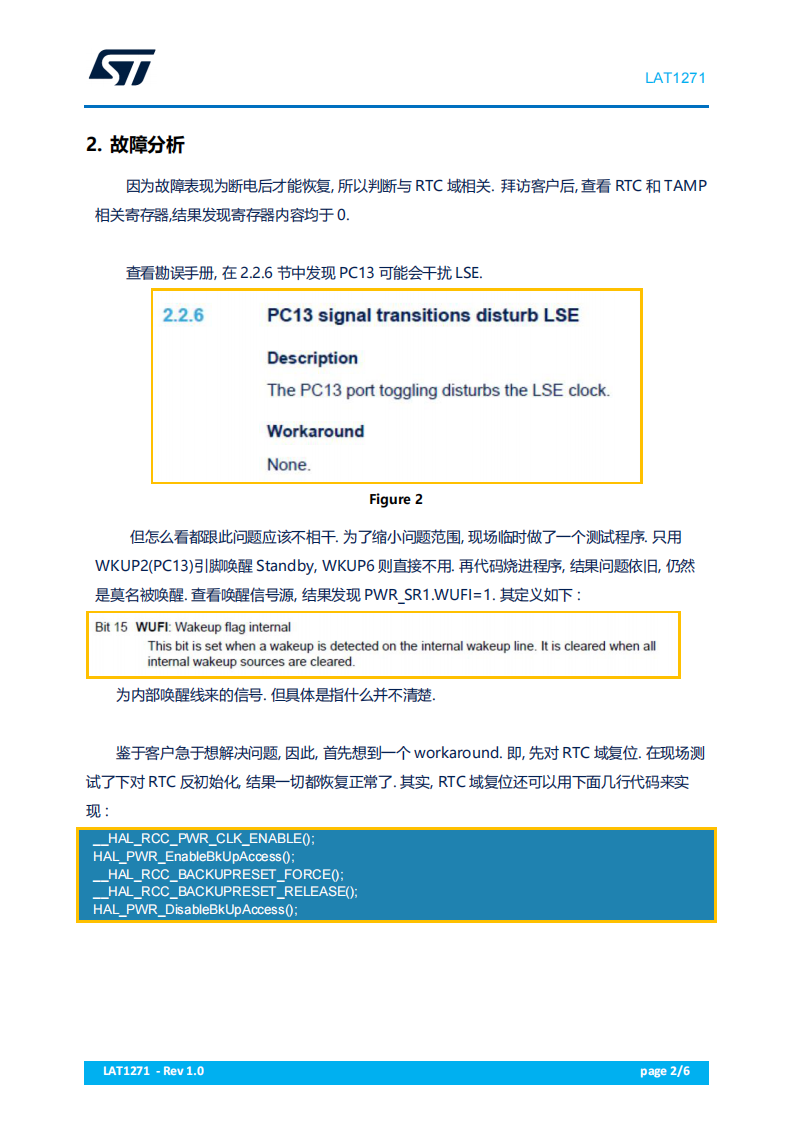

故障分析

因为故障表现为断电后才能恢复, 所以判断与 RTC 域相关. 拜访客户后, 查看 RTC 和 TAMP相关寄存器,结果发现寄存器内容均于 0。

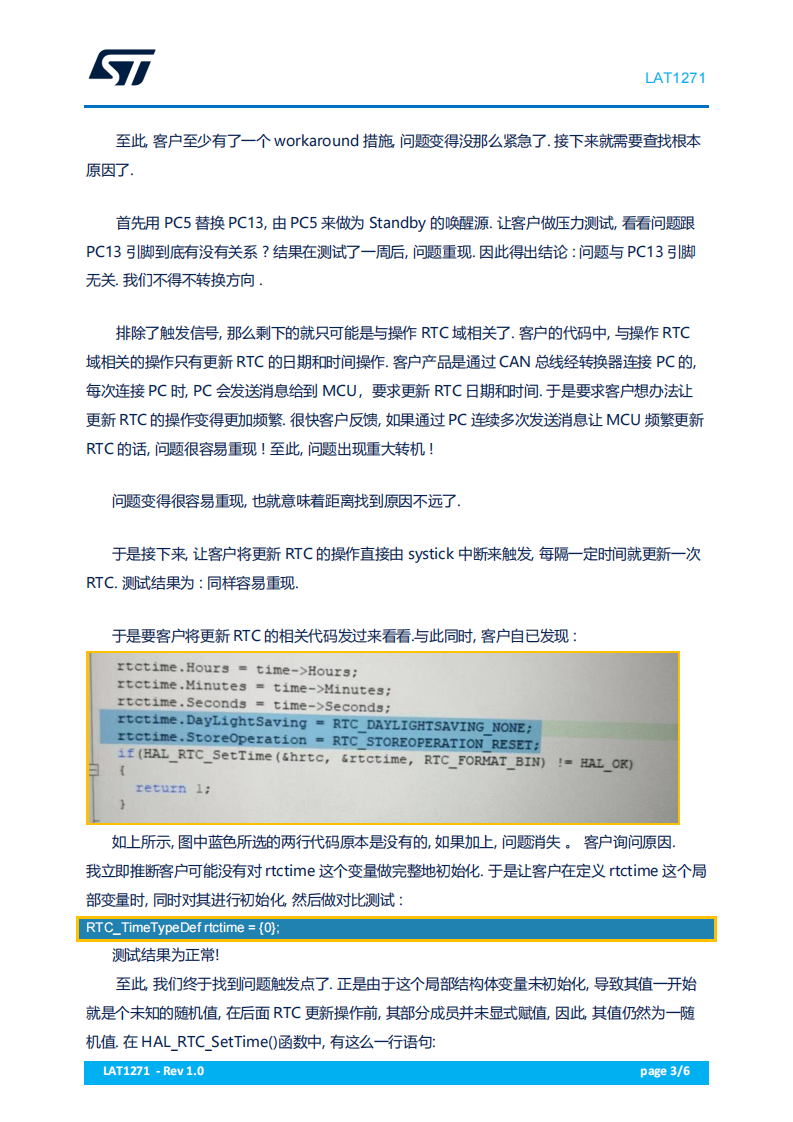

后记

此问题我们采用的是常见的排除法来定位和解决的. 希望读者能从中吸取经验.克服浮躁本身就成功了一半。
