前言
智能门锁系统由硬件端和APP端组成，通过WiFi/蓝牙实现互联。硬件端采用STM32微控制器，集成4×4密码键盘、电磁锁、OLED显示屏和声光报警模块，支持密码解锁（错误5次锁定30秒）和状态显示。APP端提供用户管理、密码修改、权限设置及开锁记录查询功能，支持一键远程开锁。系统通过MQTT协议连接云平台实现数据交互，具备掉电保存和异常报警功能。使用前需配置2.4GHz WiFi热点（名称NET，密码12345678），开发板LED闪烁表示正常运行。APP需Android环境运行，安装后自动订阅数据。硬件代码可修改WiFi等参数适配不同场景。
⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）
⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️
一 连线图

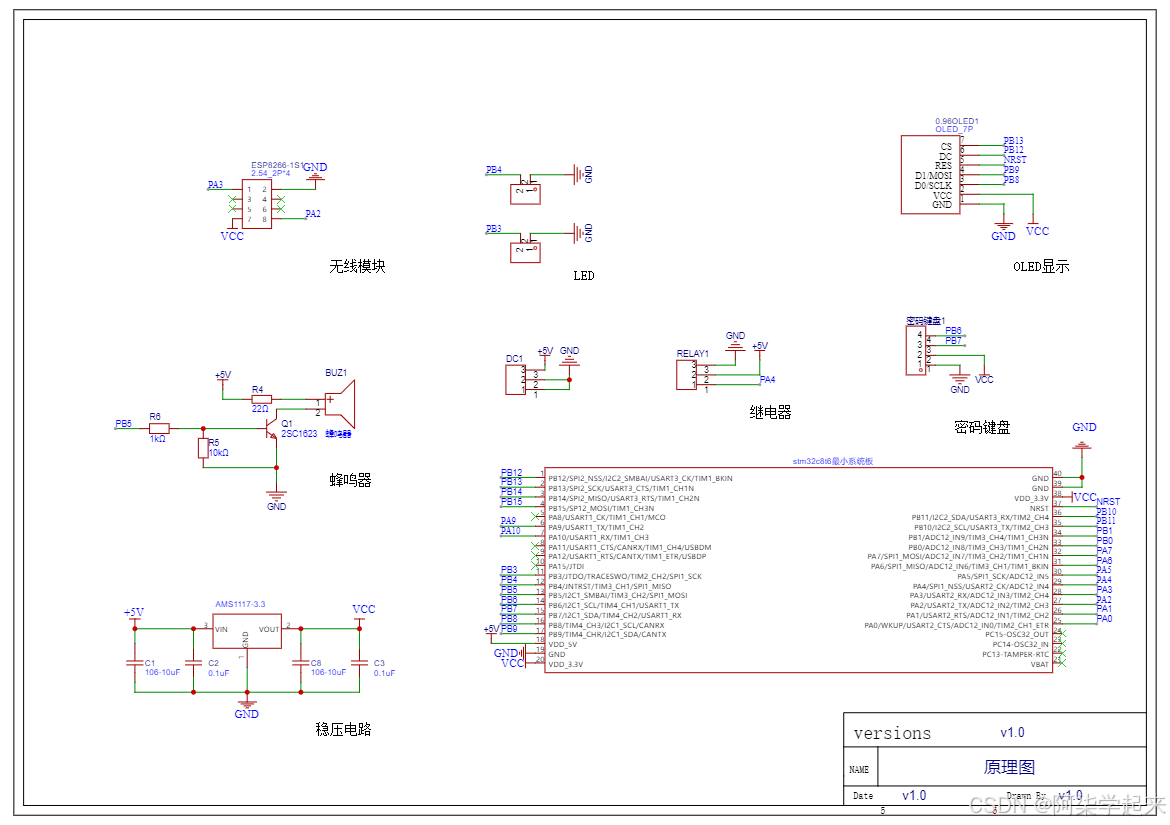

1 原理图
开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明
（1）板载灯闪烁一下，说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次
（2）硬件每隔4秒会向APP传输一次数据。
关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料
➡️➡️

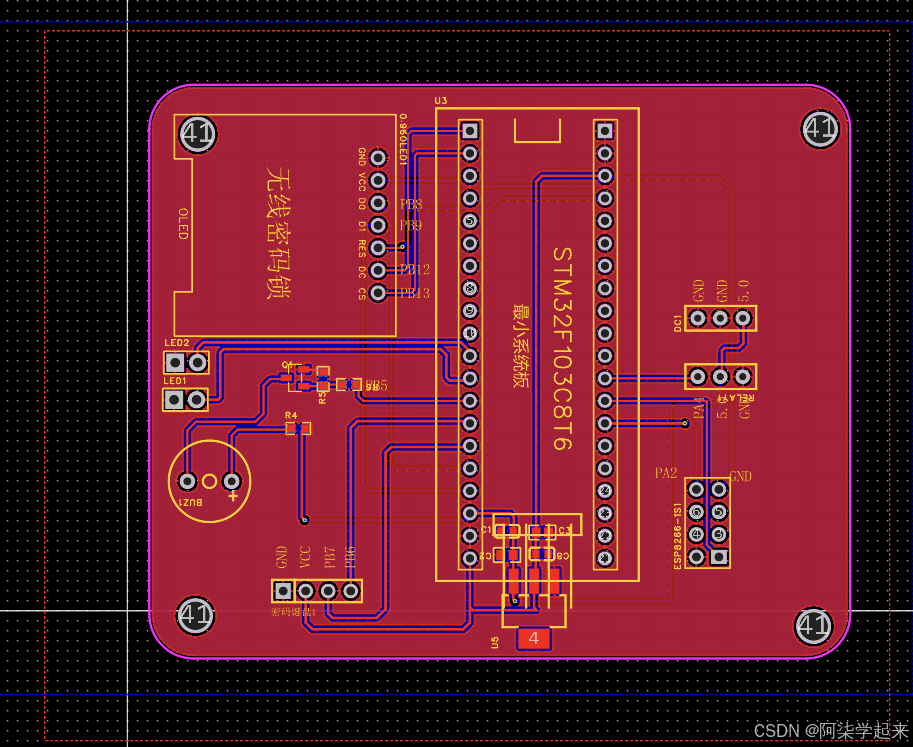

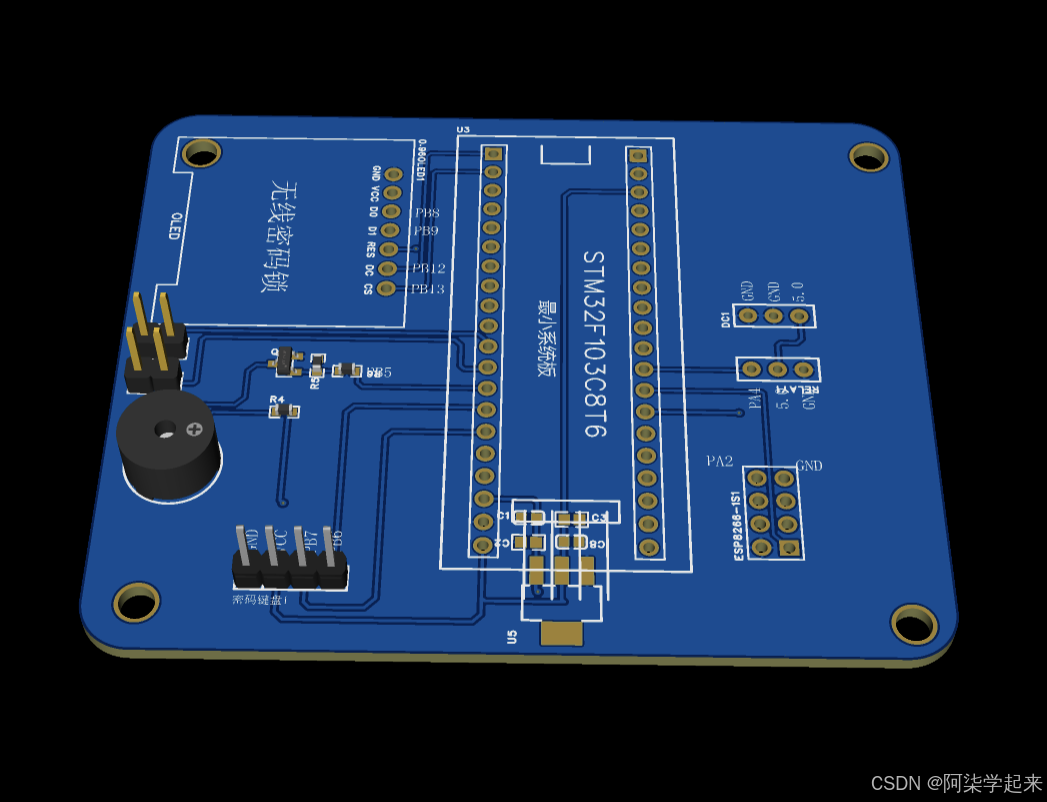

2 PCB效果

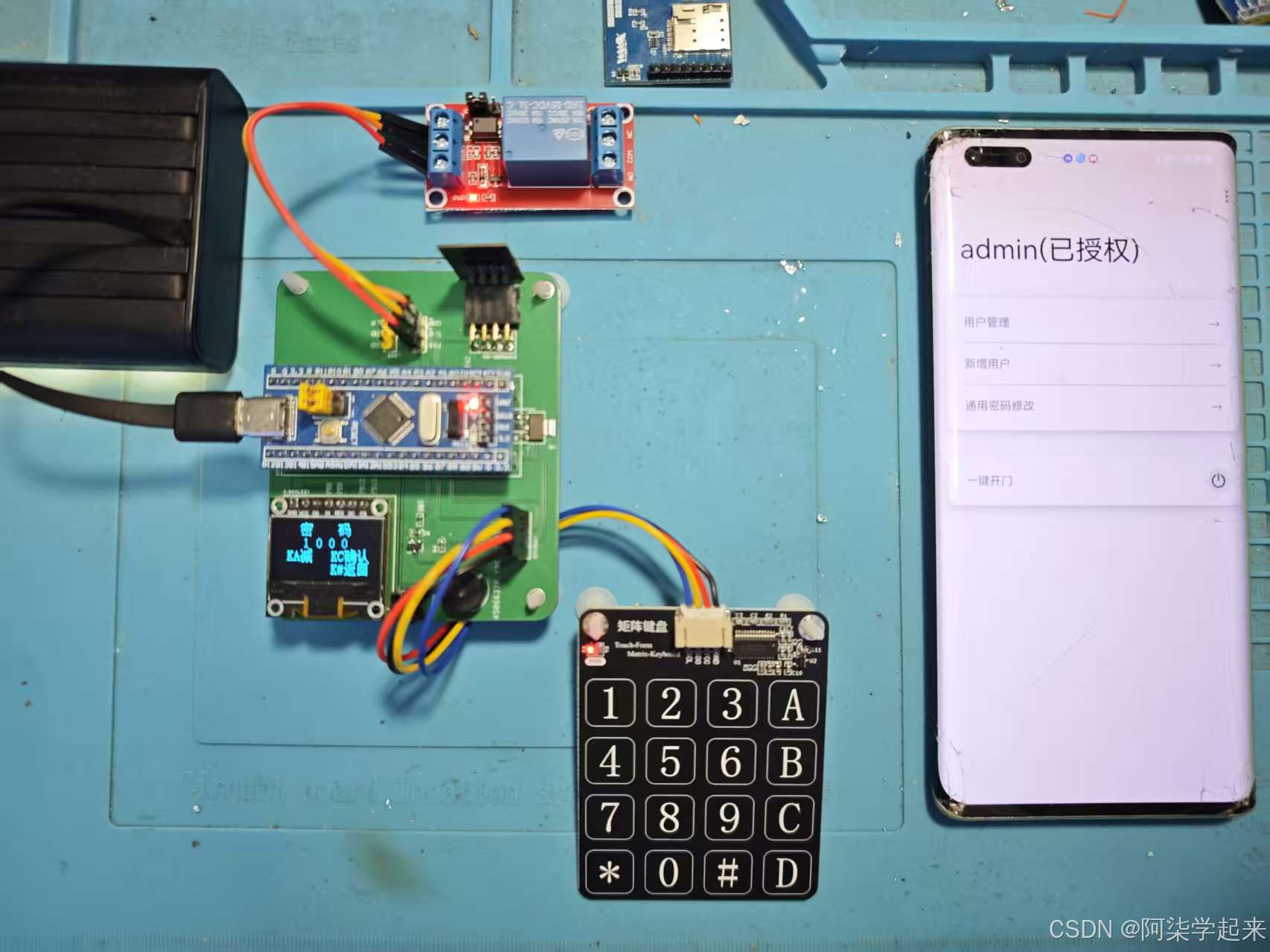

3 实物效果

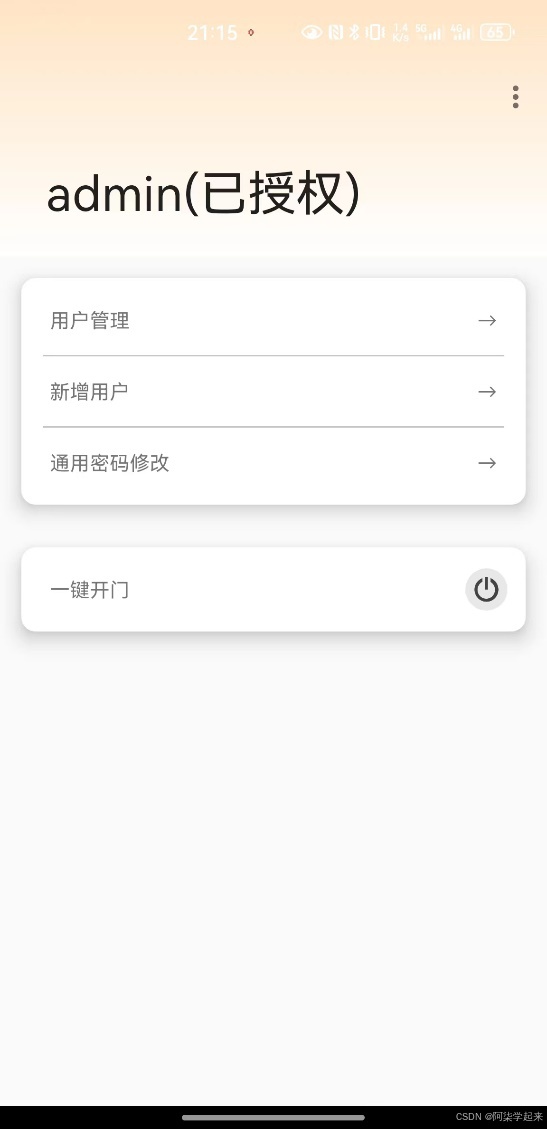

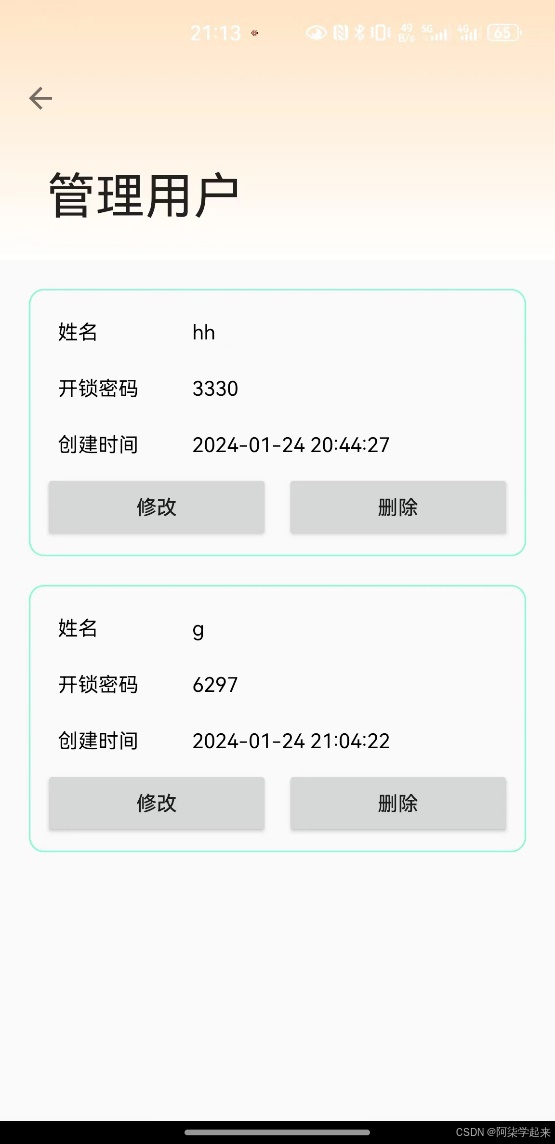

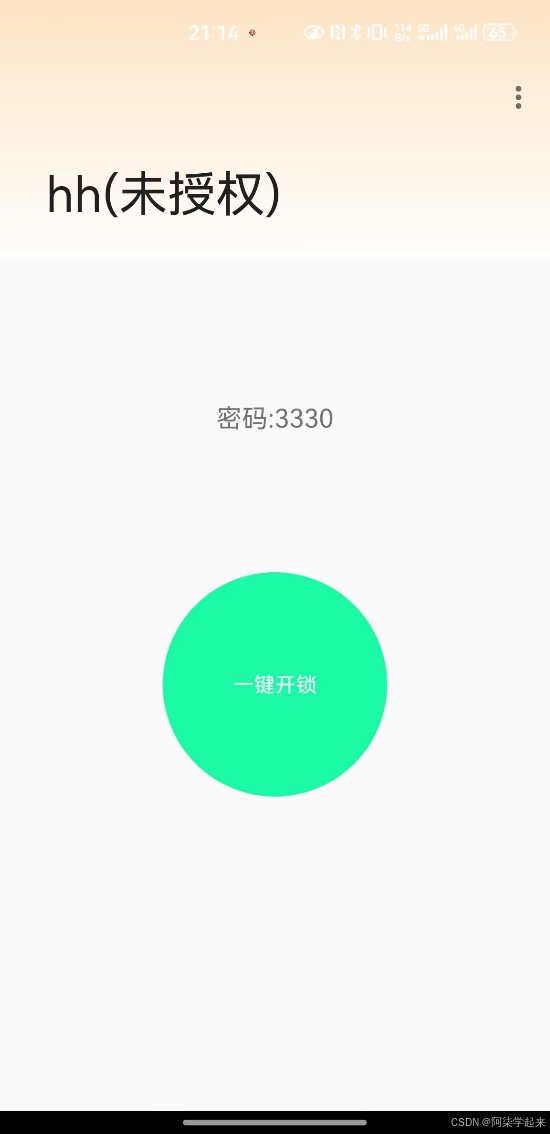

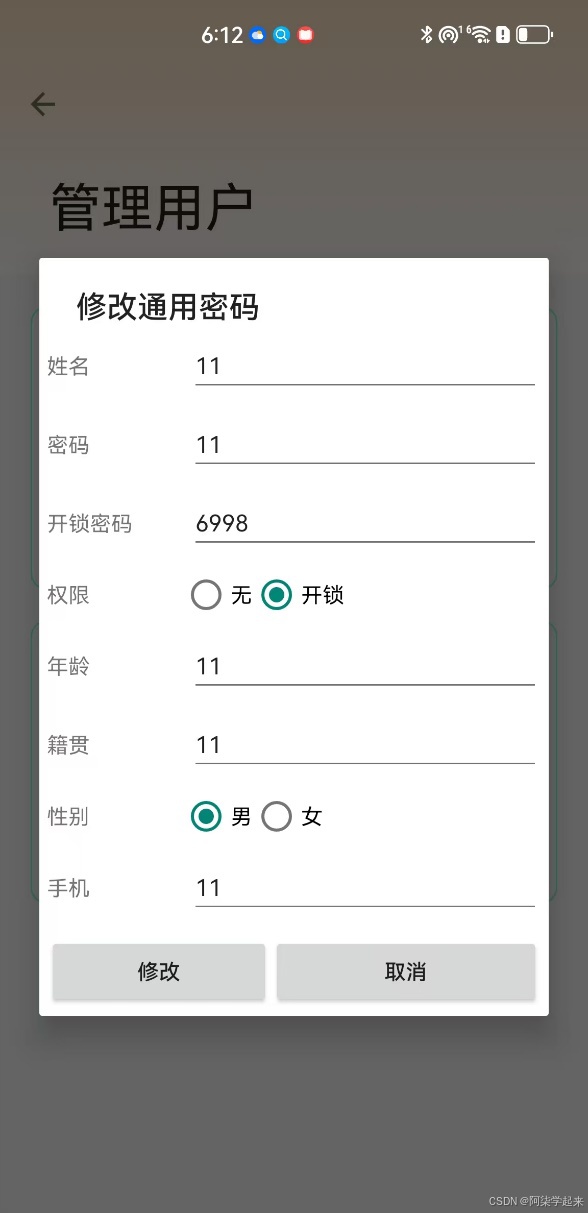

4 APP效果
5 功能概括
（1）硬件端
（2）APP端

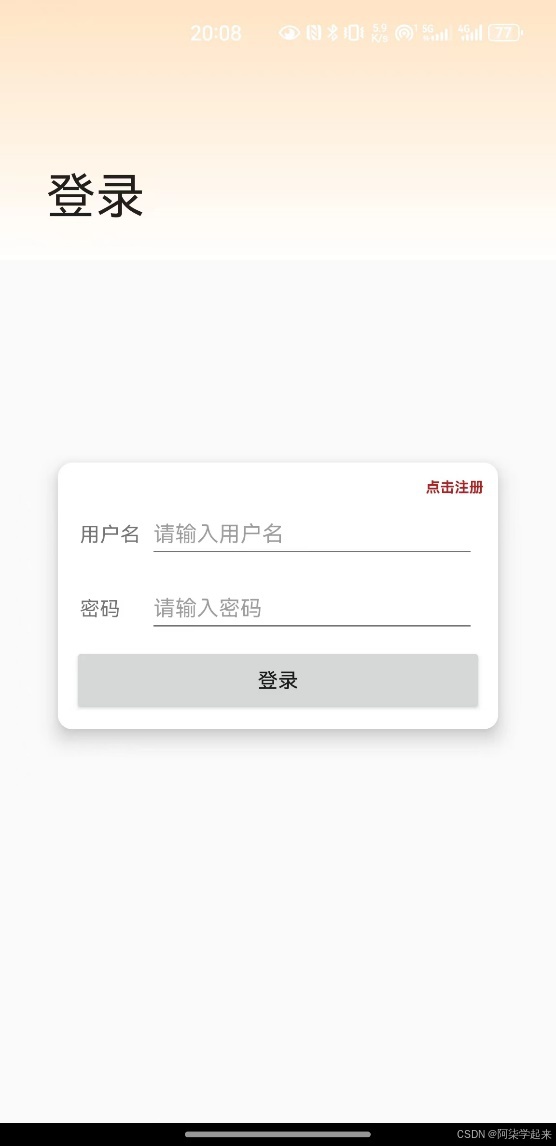

- 登录功能:第一次使用 app，需要输入用户姓名、年龄、性别、籍贯和联系方式，然后登录（注册的信息都保存到本地数据库中）。
- 密码管理功能:管理员可以对密码进行修改和查询，普通用户只有输入密码进行开锁的功能。
- 用户开锁权限设置:管理员可以查看用户信息，并赋予用户开锁的权限，只有被授权过的用户才能开锁成功。
- 用户一键开锁:被授权的用户可以使用手机app一键开锁，也可以硬件键盘输入密码的方式开锁
- 可以查看用户和管理员的开锁记录
（3）云平台（需要可以找我获取）
只是链接各个设备使用，采用MQTT即时通讯；
（4）演示视频
通过网盘分享的文件：162.1.民宿密码锁-WiFi.mp4
链接:
https://pan.baidu.com/s/1orMaPa23QLE5-bfsogAHSA?pwd=XZY0 提取码: XZY0
--来自百度网盘超级会员v7的分享
二 底层代码使用方式
1 使用说明
（1）. 使用的时候设备会自动连接WIFI
热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。
（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。
（3）. 短按按键D可以进入通用密码的设置；
（4）. 验证用户的密码时需要APP在线（APP相当于后台）；
（5）. 通用密码是保存到内部flash中的，会掉电保存；
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）

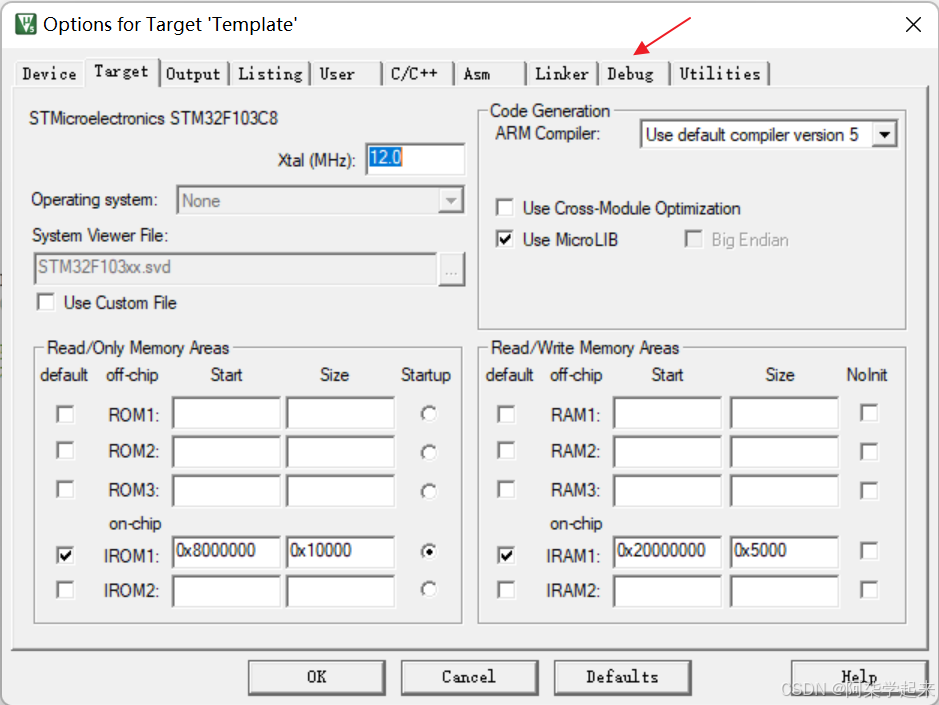

2 下载程序
- 先根据原理图进行连线，连接好以后在做后面的操作
- 打开手机热点 热点名字：NET密码：12345678

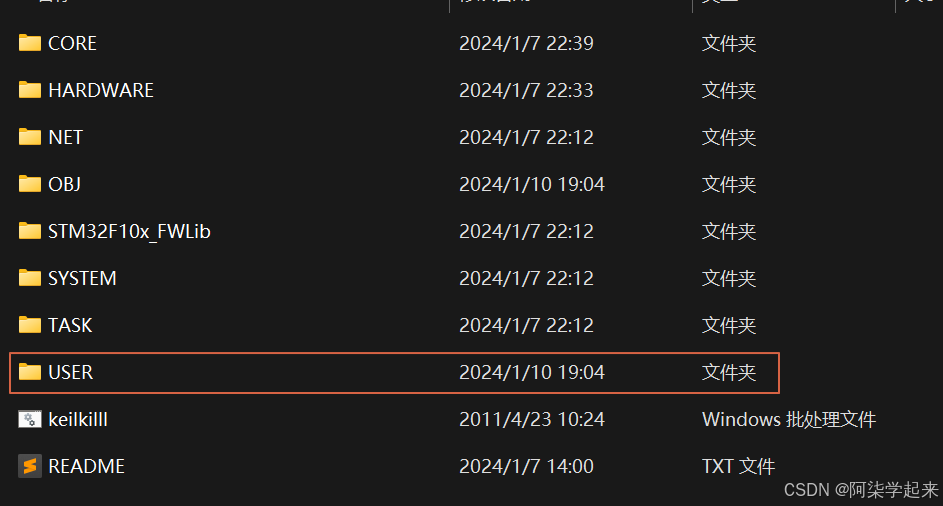

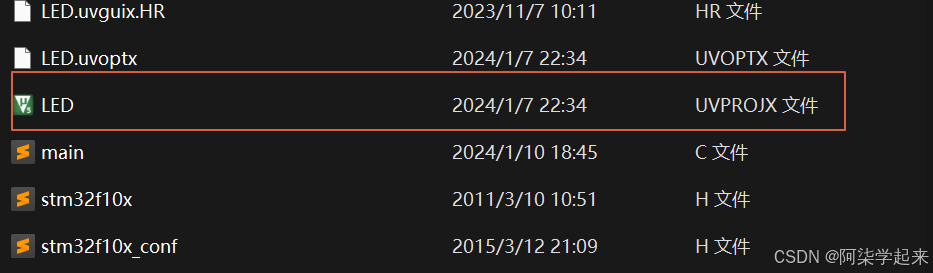

- 打开程序（硬件由工作室出的可以忽略下载程序这部分）
三 APP使用方式
- 下载APP
（1）操作方式：
使用Android手机安装APK进行操控
安装Android studio导入项目使用模拟器
Android studio下载链接
https://blog.csdn.net/psh714/article/details/127012370
（2）使用说明
打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
（多看视频，视频中有完整功能演示）
四 程序修改部分
- 硬件代码

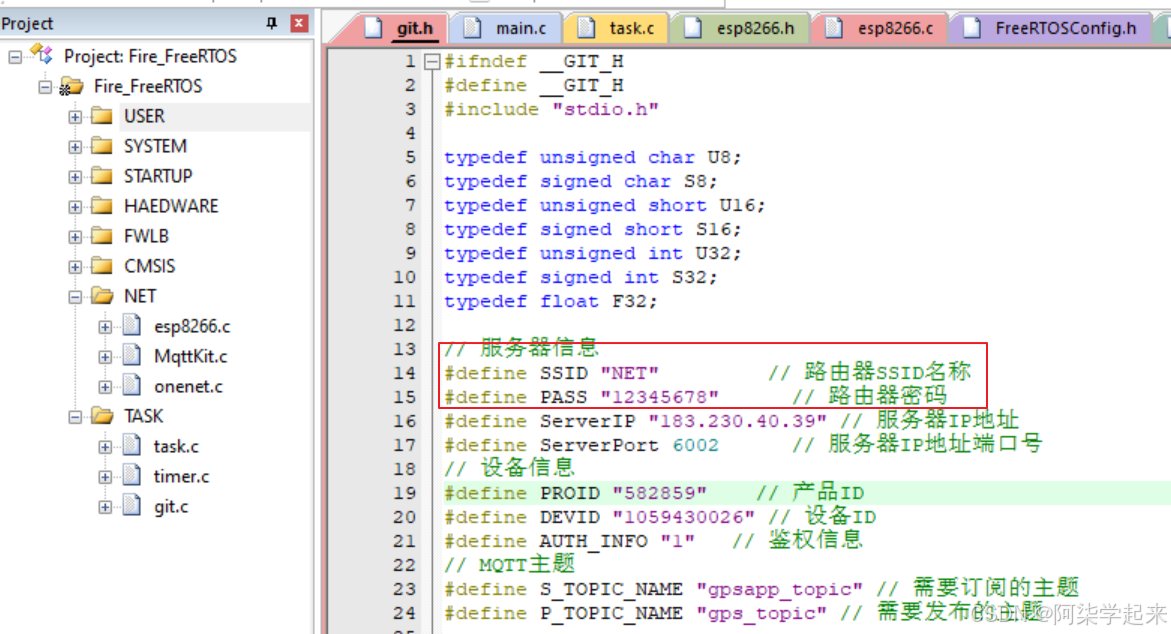

- 如需修改WiFi
联系方式 微信号：13648103287
