ll4148二极管的作用：在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。
ll4148和1n4148区别：1N4148是插件DO-35封装，LL4148 是LL34贴片封装。
扩展资料：

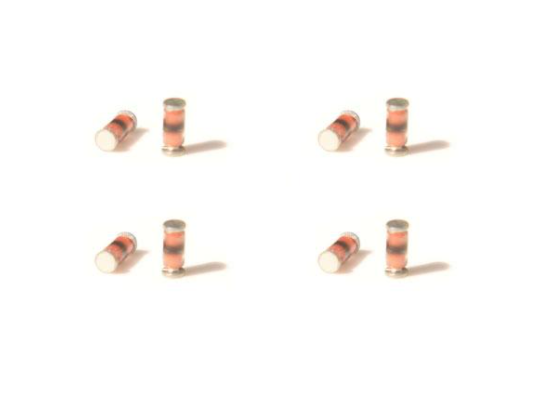

LL4148是一款释放小信号的二极管。
基本参数
- 二极管类型：小信号
- 封装形式：MiniMELF
- SMD标号：色带标识阴极
- 针脚数：2
- 外径：1.5mm
- 外部长度/高度：3.7mm
- 封装类型：MiniMELF
- 带子宽度：8mm
- 表面安装器件：表面安装
工作特征
- 重复正向电流, Ifrm 峰值：450MA
- 电流,If 平均：150mA
- 电压,Vrrm：100V
- 正向电压 Vf 最大：1V
- 时间, trr 最大：8ns
- 电流, Ifs 最大：2A
- 正向电流, If 最大：200mA
- 电压, Vr 最高：75V
- 电流, Ifsm：2A
- 结温, Tj 最高：175°C
- 功率, Ptot：500mW
工作原理：

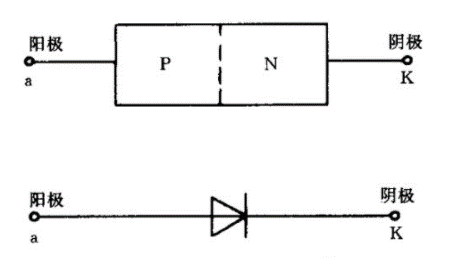

半导体二极管导通时相当于开关闭合（电路接通），截止时相当于开关打开（电路切断），所以二极管可作开关用，常用型号为in4148。由于半导体二极管具有单向导电的特性，在正偏压下pn结导通，在导通状态下的电阻很小，约为几十至几百欧;在反向偏压下，则呈截止状态，其电阻很大，一般硅二极管在10mω以上，锗管也有几十千欧至几百千欧。利用这一特性，二极管将在电路中起到控制电流接通或关断的作用，成为一个理想的电子开关。
工作特性
开关二极管从截止(高阻状态)到导通(低阻状态)的时间叫开通时间;从导通到截止的时司叫反向恢复时间;两个时司之和称为开关时间。一般反向恢复时司大于开通时司，故在开关二极管的使用参数上只给出反向恢复时间。开关二极管的开关速度是相当快的，像硅开关二极管的反向恢复时司只有几纳秒，即使是锗开关二极管，也不过几百纳秒。 开关二极管具有开关速度快、体积小、寿命长、可靠性高等特点，广泛应用于电子设备的开关电路、检波电路、高频和脉冲整流电路及自动控制电路中。

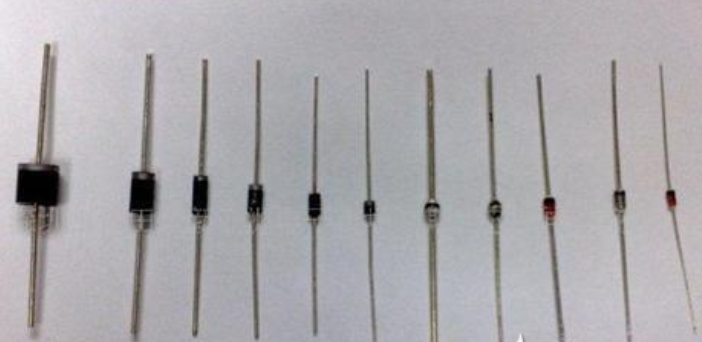

种类
开关二极管分为普通开关二极管、高速开关二极管、超高速开关二极管、低功耗开关二极管、高反压开关二极管、硅电压开关二极管等多种。
（1）普通开关二极管：常用的国产普通开关二极管有2ak系列锗开关二极管，表4-8为2ak系开关二极管的主要参数。
（2）高速开关二极管：高速开关二极管较普通开关二极管的反向恢复时间更短，开、关频率更快。常用的国产高速开关二极管有2ck系列；进口高速开关二极管有1n系列、1s系列、1ss系列（有引线塑封）和rls系列（表面安装）。
（3）超高速开关二极管：常用的超高速二极管有1ss系列（有引线塑封）和rls系列（表面封装）。
（4）低功耗开关二极管：低功耗开关二极管的功耗较低，但其零偏压电容和反向恢复时间值均较高速开关二极管低。常用的低功耗开关二极管有rls系列（表面封装）和1ss系列（有引线塑封）。
（5）高反压开关二极管：高反压开关二极管的反向击穿电压均在220v以上，但其零偏压电容和反向恢复时间值相对较大。常用的高反压开关二极管有rls系列（表面封装）和1ss系列（有引线塑封） 。
（6）硅电压开关二极管 ：硅电压开关二极管是一种新型半导体器件，有单向电压开关二极管和双向电压开关二极管之分，主要应用于触发器、过压保护电路、脉冲发生器及高压输出、延时、电子开关等电路。
