LED智能调光：DC-DC 80V60V48V降压9V8A大电流芯片H5449L

  • 型号：H5449L
  • 制造商：惠海半导体
联系方式：18925796970

产品详情

参数

  • 输入电压范围

    5-85V

  • 输出电流

    8A大电流

介绍

产品描述

H5449L是一款外围电路简单的多功能平均电流型LED恒流驱动器，适用于5-85V电压范围的非隔离式大功率恒流LED驱动领域。芯片采用了平均电流模式控制，输出电流精度在±3.5％；输出电流对输入输出电压以及电感不敏感；芯片内部集成了环路补偿，外围电路更加简洁可靠。

芯片通过对LD端口进行控制实现三功能切换。LD悬空为高亮模式，LD短接VDD或大于VDD 为1/2 电流的低亮模式，此功能可以简化机动车照明的远近光灯的切换设计，LD接0.3-1.3V模拟信号输入时为模拟调光模式，LD在0.3V以下关闭输出。LD端口支持模拟调光，分段调光以及PWM调光此外PWM端口支持超小占空比的PWM调光，可响应小于60ns的PWM脉宽波形，PWM端口为高电平，芯片正常工作，为低电平芯片输出关闭。H5449L采用SOT23-6封装。

产品特征

    •  支持宽压输入范围
    •  平均电流工作模式
    •  支持输出电流8A
       转换效率95%
       输出电流精度±3.5%
       支持PWM调光
    •  工作频率1MHz
       调光频率25KHz
       调光深度可达0.1%
       可做多路共阳极输出，抗干扰强
    •  带过热保护功能
    •  带输出短路保护功能

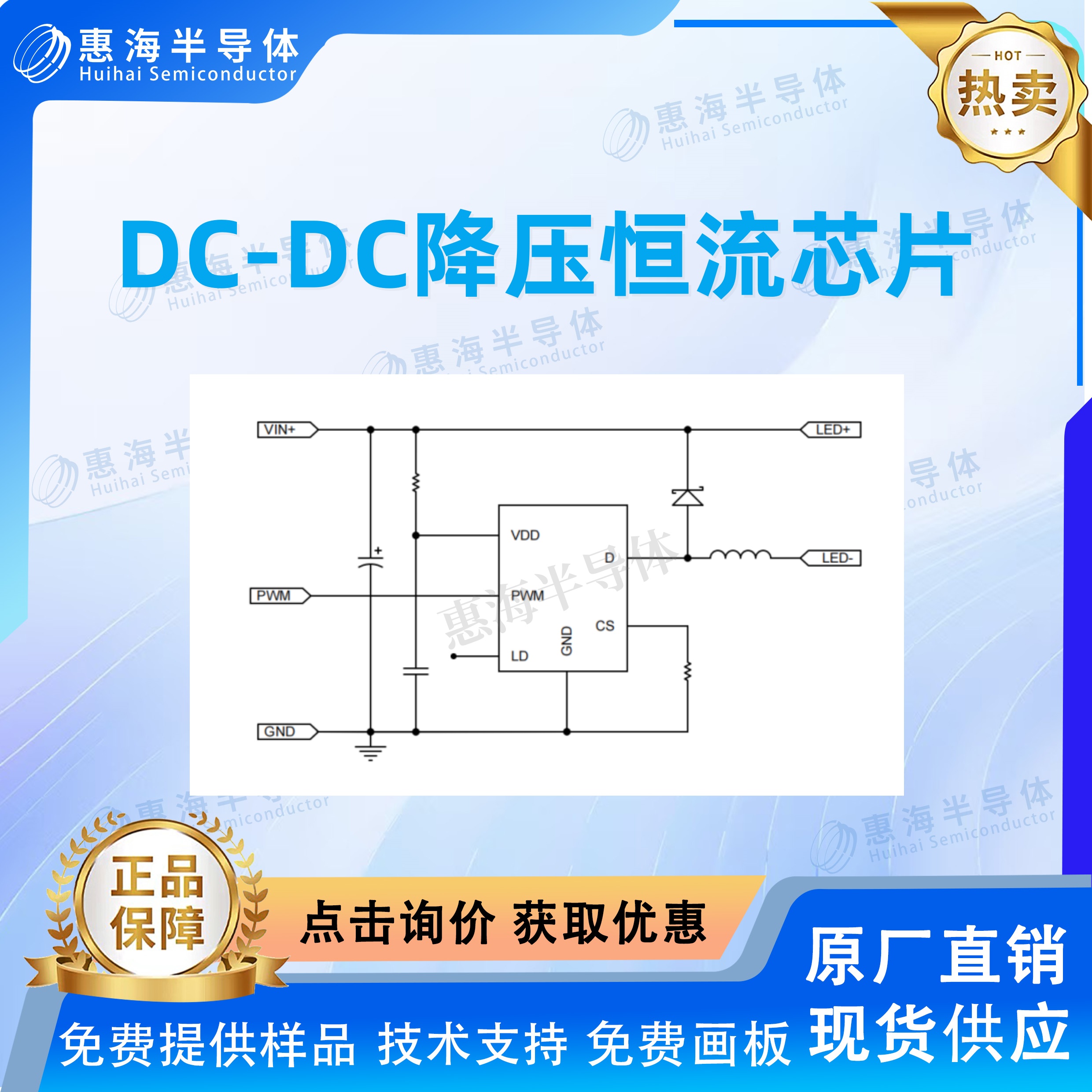

典型应用

    •  智能调光照明
    •  电瓶车照明，汽车照明
    •  LCD背光驱动及洗墙灯
    •  景观LED点光源
    •  商业照明
    •  建筑照明
    •  强光手电筒，警示灯
    •  MR-16LED灯
