低功耗、1%精度、500mA 低压差线性稳压器

介绍

简介 Introduction

中微爱芯推出一款高性能低压差线性稳压器，以“微安级静态电流”重新定义电源管理芯片的性能标杆，助力国产替代进程加速。该LDO是中微爱芯电源产品线的核心力作，采用先进CMOS工艺设计，专为电池供电设备和低功耗应用优化。

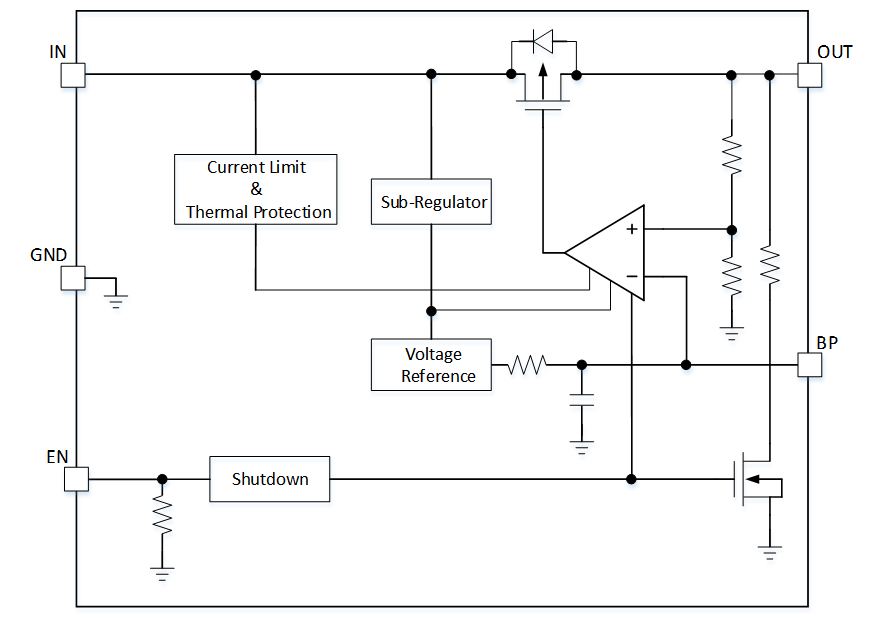

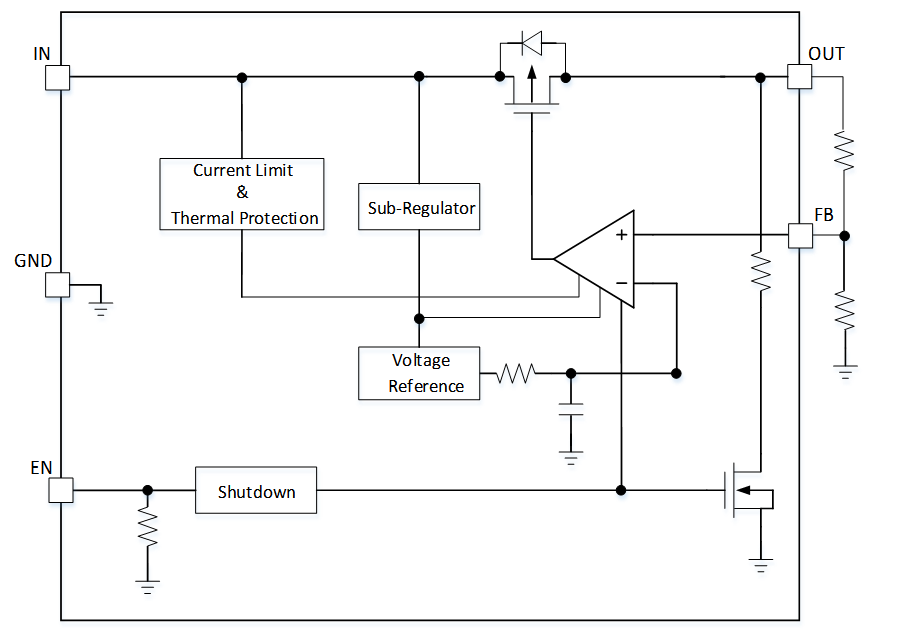

AiP76XXA是一款低功耗、低电压、低压差线性稳压器，可提供500mA输出电流，典型压差仅为165mV。其工作输入电压范围为2.5V~5.5V；固定输出版本的输出电压范围为0.8V~5.0V，可调输出版本则可通过外接电阻，将输出电压在0.8V~5.0V范围内灵活调节。该器件具备关断模式、短路电流限制及过温保护功能，并集成自动放电特性，可在电路关断时快速拉低输出电压。

产品优势 Product advantages

超低功耗设计：20uA典型静态电流，显著延长电池续航时间。
高精度输出：±1%的输出电压精度，为MCU、传感器等对电源质量敏感的负载提供纯净供电。
小封大载，高效稳定：采用小封装设计，可稳定输出500mA负载电流，兼顾PCB紧凑布局与强劲带载能力。
全电压点覆盖：固定输出版本涵盖0.8V至5.0V全系列标准电压点，省去外部电阻分压网络，简化BOM成本；可调版本满足定制化需求。

主要特点 Product advantages

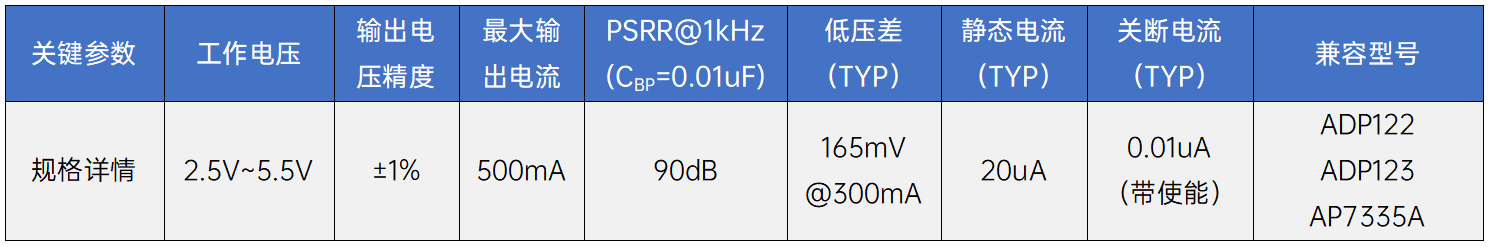

工作输入电压范围：2.5V~5.5V

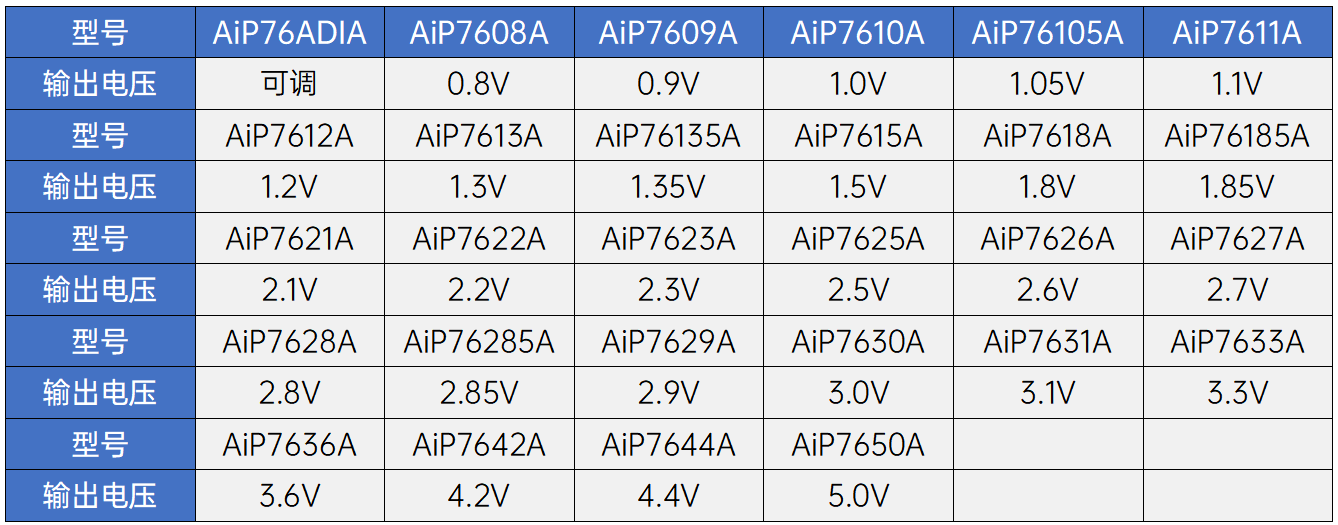

固定输出电压：0.8V、0.9V、1.0V、1.05V、1.1V、1.2V、1.3V、1.35V、1.5V、1.8V、1.85V、2.1V、2.2V、2.3V、2.5V、2.6V、2.7V、2.8V、2.85V、2.9V、3.0V、3.1V、3.3V、3.6V、4.2V、4.4V和5.0V

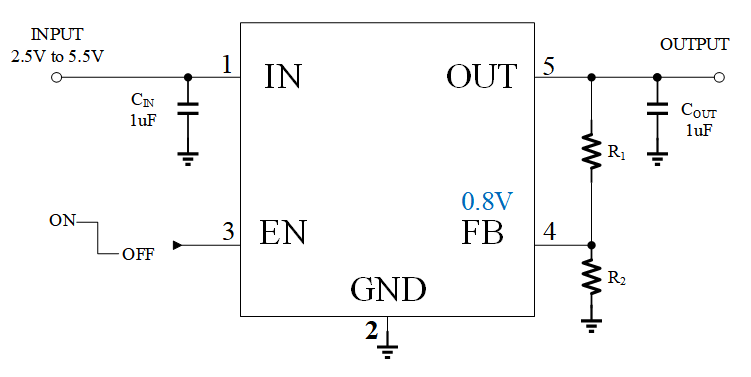

可调电压输出：0.8V~5.0V
最大输出电流：500mA
输出电压精度：25℃时为±1%
低压差：输出电流300mA时为165mV（典型）
低静态电流：20uA（典型）
关断电流：0.01uA（典型）
电源抑制比：
C_BP=0.01uF：90dB@217Hz，90dB@1kHz，65dB@10kHz

C_BP=0uF：75dB@217Hz，60dB@1kHz，45dB@10kHz
快速启动
自动快速放电功能
过温保护
短路电流限制
工作温度范围：-40℃~+125℃

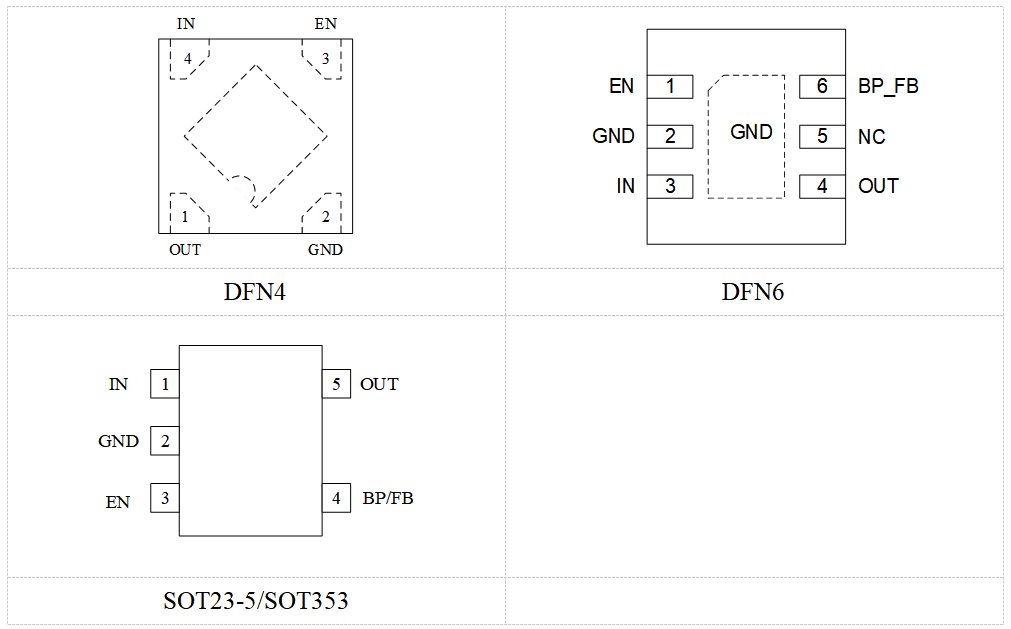

封装：有使能：SOT23-5、DFN4、DFN6和SOT353

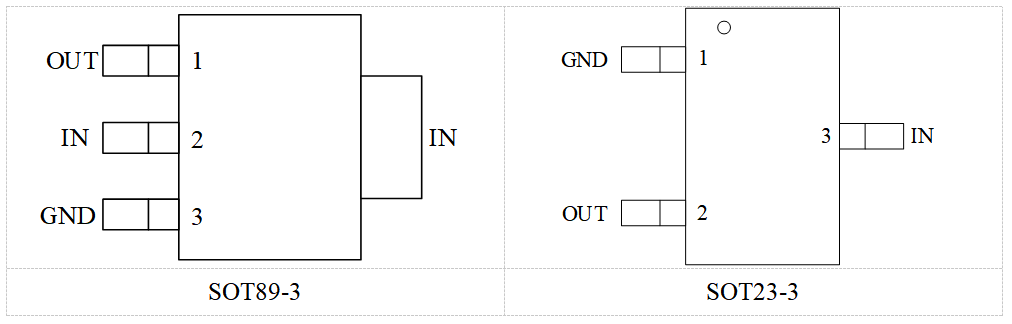

无使能：SOT23-3、SOT89-3
