SL3075：高性能宽压输入降压转换器替代LMR14030的优选方案
概述：SL3075与LMR14030的参数对比
在电源管理设计中，工程师经常需要寻找性能更优的替代方案。SL3075作为一款宽输入电压范围的同步降压转换器，相比LMR14030(40V/3.5A)展现出显著优势：
输入电压范围：SL3075(4.5-65V) vs LMR14030(40V)
输出电流能力：SL3075(5A) vs LMR14030(3.5A)
工作频率：SL3075可编程100kHz-2MHz
静态电流：SL3075仅125μA轻载时效率更高
SL3075的核心技术优势
1. 突破性的宽电压输入范围
SL3075的4.5-65V输入范围使其成为工业电源系统的理想选择，能够轻松应对：
12V/24V/48V工业及通信电源系统
工业自动化和电机控制应用
汽车电子系统电源
高压电源转换场景
这一特性使SL3075比LMR14030(40V上限)更适合高电压波动环境。
2. 高效率电源转换技术
SL3075采用多项创新技术确保高效转换：
峰值电流模式控制：精确调节输出，优化动态响应
脉冲跳跃调制(PSM)：轻载时自动进入PSM模式，效率提升显著
低静态电流设计：仅125μA，减少待机功耗
低导通电阻：集成90mΩ高端MOSFET降低传导损耗
3. 灵活的频率编程能力
SL3075允许通过外部电阻设置100kHz至2MHz的开关频率，相比固定频率方案具有以下优势：
可优化EMI性能
适应不同应用场景的效率需求
计算公式：FSW(KHZ)=75000/RRT(KΩ)^0.94

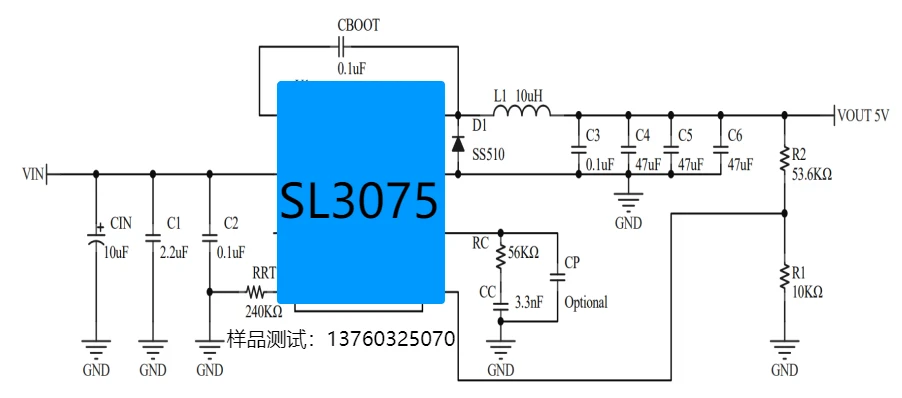

关键电路设计指南
输出电压设置
SL3075通过简单电阻分压器设置输出电压：
text
Copy Code
VOUT = VFB × (1 + R2/R1)
其中VFB为0.8V(典型值)，常用配置：
2.5V输出：R1=10kΩ, R2=21.5kΩ
3.3V输出：R1=10kΩ, R2=31.6kΩ
5V输出：R1=10kΩ, R2=53.6kΩ
12V输出：R1=10kΩ, R2=140kΩ
外围元件选择
电感选择：
text
Copy Code
IL_PP = (VIN - VOUT) × VOUT / (L × FSW × VIN)
IL_PK = IOUT + IL_PP/2
IL_RMS = √(IOUT2 + IL_PP2/12)
输出电容：
text
Copy Code
ICOUT_RMS = (VIN - VOUT) × VOUT / (√12 × FSW × VIN × L)
输入电容：
需要0.1μF去耦电容和≥10μF的储能电容，耐压需高于最大输入电压。
保护功能与可靠性设计
SL3075集成了全面的保护功能，确保系统安全：
逐周期电流限制：防止过流损坏
热关断保护：结温超过165°C自动关闭
输出过压保护：防止输出电压异常升高
输入欠压锁定：输入低于4.15V时自动关闭
频率折返保护：短路时自动降低频率减少应力
实际应用中的设计技巧
PCB布局建议：
输入/输出电容尽量靠近芯片放置
电源走线短而宽，特别是SW节点
反馈走线远离电感和SW等噪声源
低电压差工作模式：
当VIN接近VOUT时自动进入LDO模式
最小导通时间仅120ns，支持极低占空比
输出电压可紧密跟踪输入电压变化
软启动设计：
内置2.5ms软启动，防止浪涌电流
支持预偏置输出启动，避免反向电流
结论：为什么选择SL3075替代LMR14030
SL3075凭借其更宽的输入电压范围(65V vs 40V)、更高的输出电流(5A vs 3.5A)、更先进的效率优化技术(PSM模式)以及更灵活的频率编程能力，成为LMR14030的理想升级方案。特别适合需要更高输入电压余量、更大输出电流或更高效率要求的应用场景。
对于工程师而言，SL3075不仅提供了性能提升，还通过集成多种保护功能和外部补偿灵活性，简化了设计复杂度，缩短了产品开发周期，是工业电源设计的优选解决方案。
