第二个sensor插槽出流

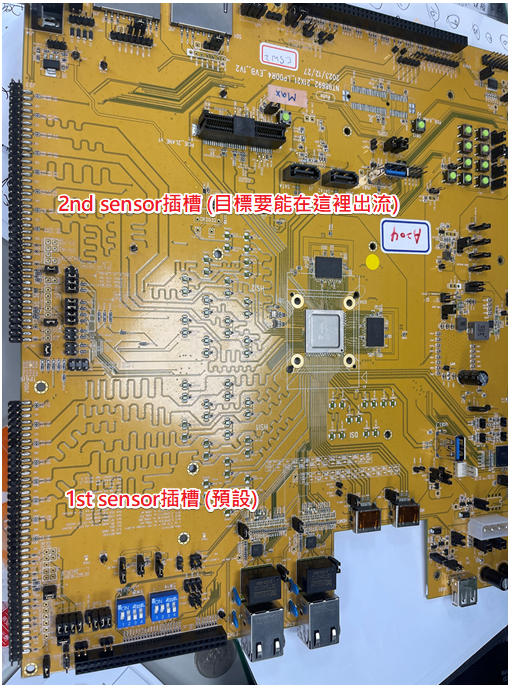

如下图所示,联咏平台的NT98692EVB board有两个sensor插槽,第一个sensor槽是预设可以出流的,如果我们想在第二个sensor槽出流就需要做一些修改才能实现。

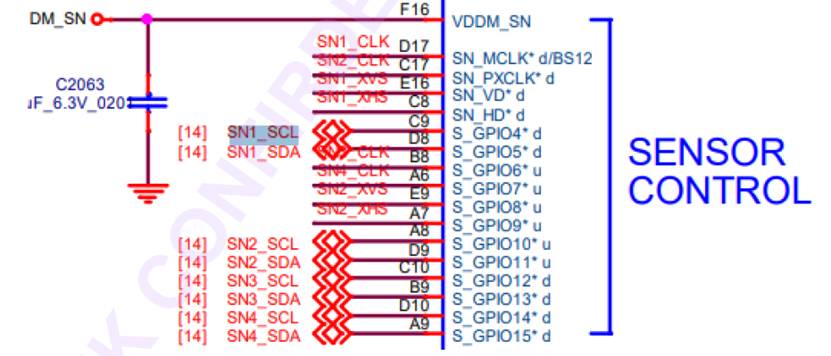

首先我们要从原理图开始查pinmux,根据联咏提供的文件,从PCB原理图查看sensor位置的管脚图,然后从pinmux配置excel中找到对应的配置。

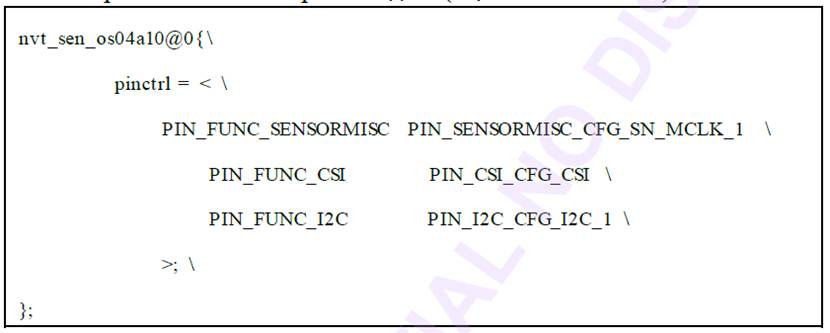

找到对应的配置之后,就可以调整nvt_peri_dev.dtsi里的pinmux配置(id,MCLK和I2C)了
然后是调整sensor config,配置hdal使其出流,692EVB第二个sensor插槽对应的MIPI Data则是CSI5_D0和CSI5_D1
硬件部分设置好之后,我们就可以去修改sample code了,以video record这支为例,搭配os04a10的sensor需要做如下修改
修改好之后,就可以编译成可执行档,放到EVB上去跑。

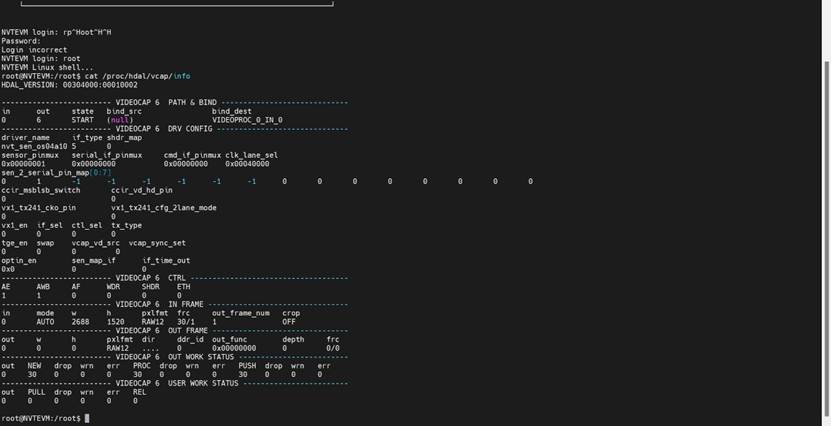

下图为我跑起来之后cat出来的vcap info
