全协议PD受电协议芯片XSP26A：一个TYPE-C口快充取电+数据复用一体化方案

概述

XSP26A是汇铭达推出的Type‑C SINK受电端（快充诱骗）协议芯片，主打多协议快充协商，最高支持100W取电。芯片集成PD3.0、QC、SCP、AFC、FCP等主流快充协议，支持单Type‑C接口同时实现快充取电+USB数据传输，解决硬件设计中长期存在的多充电器兼容性差、大功率负载容易触发电源打嗝保护的工程难题，广泛用于小家电、电动工具、便携储能、智能硬件等产品量产项目。

核心功能与亮点

1. 全协议兼容，自动档位降级协商

XSP26A同时兼容Type‑C PD快充与USB‑A口各类私有快充协议：PD2.0/3.0、QC2.0/3.0、华为SCP、FCP、三星AFC、。
支持电压档位：5V、9V、10V、11V、12V、15V、20V。
上电后优先向适配器申请高电压，握手失败自动逐级向下降级协商，保底5V输出。无论是苹果PD、安卓各类原装充电器，还是第三方PD电源，都可以稳定握手，大幅降低终端产品的兼容性投诉。

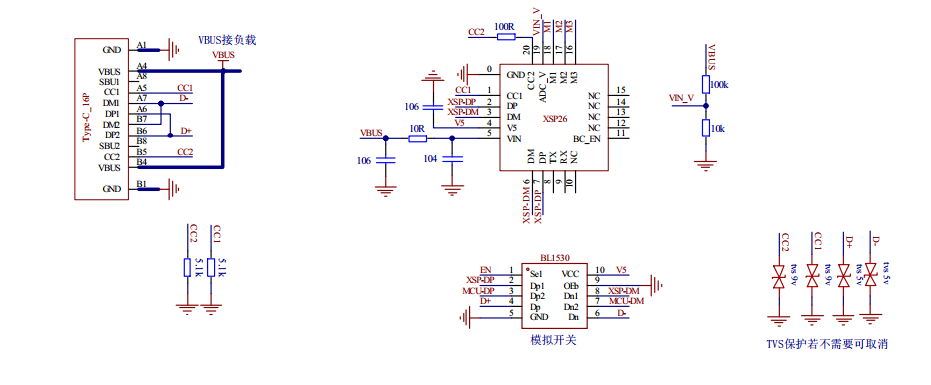

2. D+D-通道复用，单C口充电+数据二合一

传统诱骗芯片使用D+/D-引脚做快充识别，无法同时传输数据。XSP26A可以和整机MCU共用D+D-通信网络。

- 接充电器：走快充协议协商，获取高压供电；

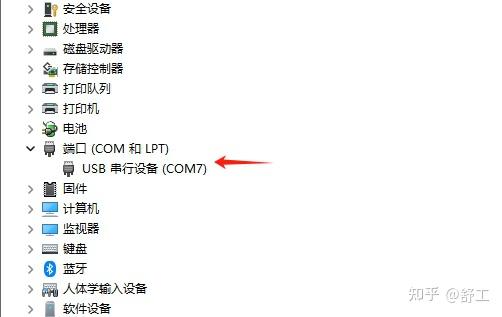

- 接入电脑：自动切换，实现USB数据传输。
仅用一个Type‑C接口，省去额外数据接口，简化整机结构、降低BOM成本，是便携设备的优选方案。

3. UART串口上报功率信息，智能负载管控（核心优势）

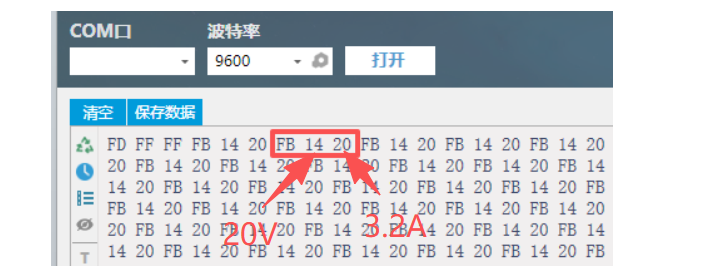

-芯片解析充电器PDO能力，通过UART串口，实时把适配器电压、电流、最大输出功率上报给整机MCU。
MCU可以根据充电器能力动态调节后端负载，防止负载过大导致充电器复位重启。

- 大功率PD适配器：拉满功率，充分发挥快充性能。
电压档位支持两种配置方式：硬件MOD引脚固定档位，或者MCU通过IO口修改档位，兼顾固定功率产品与可变功率产品设计。

4. 封装与电气特性

- 封装：QFN20-3×3，体积小巧，适合小型设备PCB布局；

- 工作电压：5~30V；

- 支持Type‑C正反插识别；

- 外围电路精简，减少外围阻容，降低贴片成本。

典型应用场景

1. 便携储能、户外小电源；

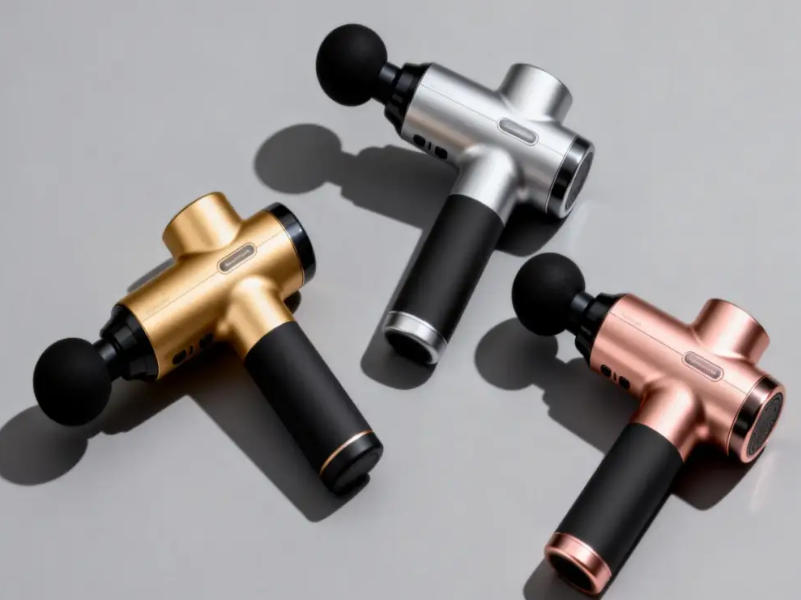

2. 筋膜枪、电动工具、吸尘器等锂电小家电；

3. 智能家居、蓝牙音箱、智能摄像头；

4. Type‑C接口便携设备，需要一边充电一边和电脑通信的产品。

总结

XSP26A不只是一颗简单的快充诱骗IC，它支持多协议握手、功率信息监测、D+D-我网络复用。对于硬件工程师，它简化了Type‑C受电设备的开发难度，大幅提升不同品牌快充头的兼容性，尤其适合需要大功率、同时兼顾数据通信的消费类硬件量产项目。
