基于兆易创新GD32的工业HMI解决方案

工业 - 工业HMI

方案概述
基于Qt for MCUs的工业HMI解决方案近年来，随着工业生产的自动化程度不断提高，许多工业企业都开始将自动化技术应用于他们的生产和操作中，工业HMI（Human-Machine Interface，人机界面）作为工业自动化系统的一个重要组成部分，负责实现人与机器之间的信息交互和指令传递，对于提高生产效率和操作便捷性起到了至关重要的作用。随着数字化和智能化的快速发展，现代工业对工业HMI的需求也在不断演进，用户对HMI的期望越来越高，他们需要开放性、灵活性和可定制性更强的解决方案，能够满足不同场景和应用的需求。

另外，用户还希望能够通过直观、快速的操作方式来高效地操作设备和系统。为了满足这些需求，工业HMI系统需要具备更高的性能、更好的可视化效果和更丰富的用户交互方式。

传统的工业HMI解决方案通常基于专有的硬件平台和软件工具，成本高且灵活性有限，另外，技术限制使得代码维护困难，开发过程复杂且时间长，而且无法跨平台使用，移植性差，给厂商和开发者带来限制和困扰，使得开发和部署变得复杂和困难。

此外，界面上使用简单的文本和图形，操作不直观，用户体验较差，频繁操作时影响工作效率。基于上述不足，一个能够具有更高效、可维护、可移植性更强、用户体验更好等优势的工业HMI解决方案是非常具有前景的，也符合了现代工业需求的发展趋势。这也为工业的数字化转型和智能化升级提供了有力的支持。

方案优势
兆易创新方案商风算工业HMI方案基于兆易创新GD32H759系列超高性能MCU，搭载SDRAM、QSPI-FLASH、RGB-LCD接口，集成了LCD板以及系统控制板，是显示和工业控制集合为一体的HMI解决方案，应用领域涵智能仪表、家电洗衣机，医疗监护仪等实际使用场景。

兆易创新方案商风算的工业HMI解决方案

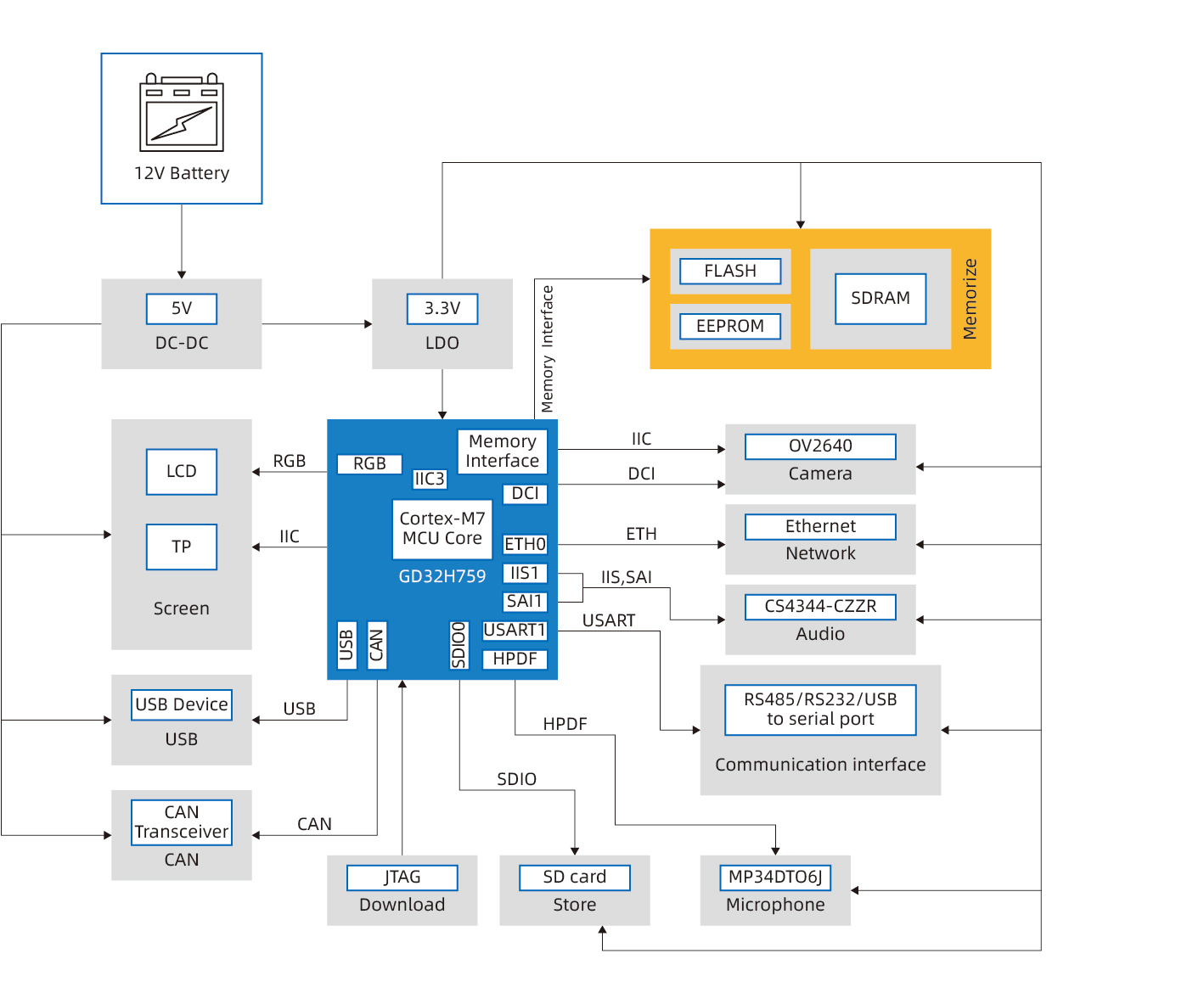

从硬件角度的组成是：

工业HMI驱动板、LCD显示屏。

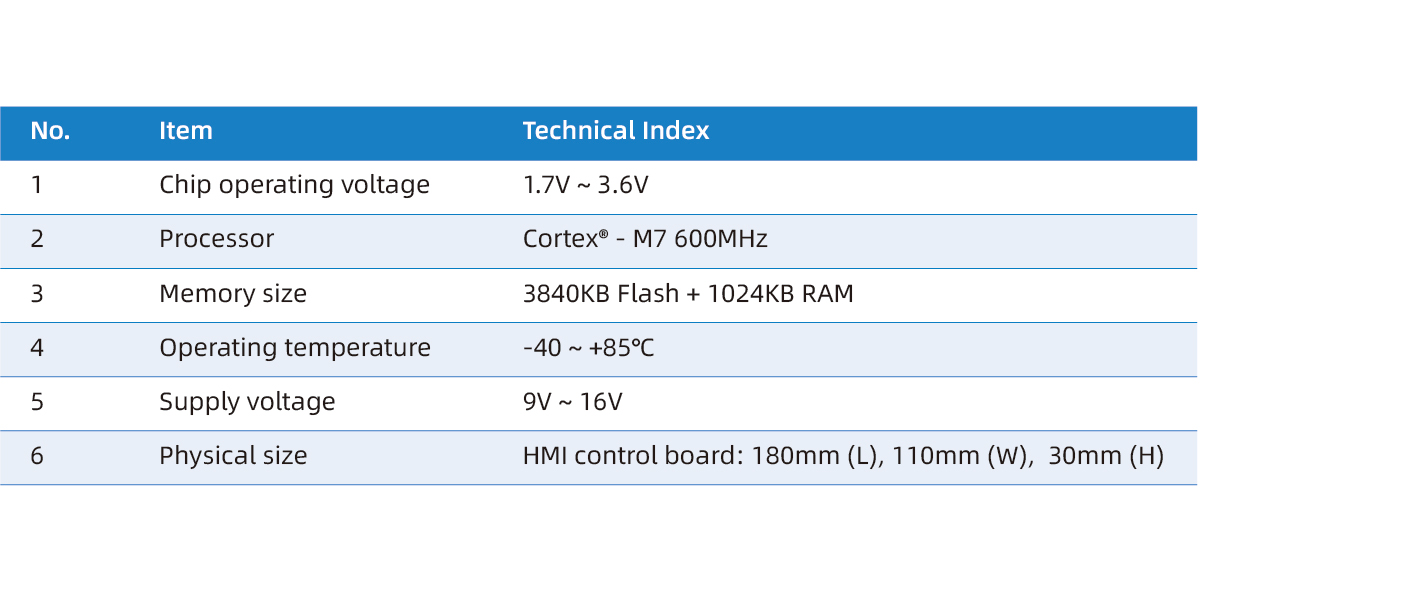

HMI驱动板：

围绕兆易创新MCU H759为核心设计的工业HMI驱动板，此驱动板充分利用了H759强大的核心资源，提供2路CAN,1路I2C,1路以太网，配备了丰富的外围接口。
