本案例是用北京疆鸿智能技术有限公司生产的JH-EIP-DEVN型EtherNet/IP转DeviceNet网关将伺服驱动器与PLC的配置案例，用到设备为罗克韦尔PLC，JH-EIP-DVN型EtherNet/IP转DeviceNet网关，台达伺服驱动器。
一 DeviceNet是一种基于CAN（Controller Area Network）总线的工业网络协议
主要用于连接和通信各种自动化设备。它通常用于制造和过程自动化领域，能够实现设备之间的互联互通。DeviceNet的优势在于其简便的布线、灵活的设备连接和良好的实时性，非常适合于工业自动化系统的应用。
应用广泛：本产品应用于支持DeviceNet接口的变频器、伺服驱动器、智能现场测量设备、仪表、PLC、DCS、FCS等等。

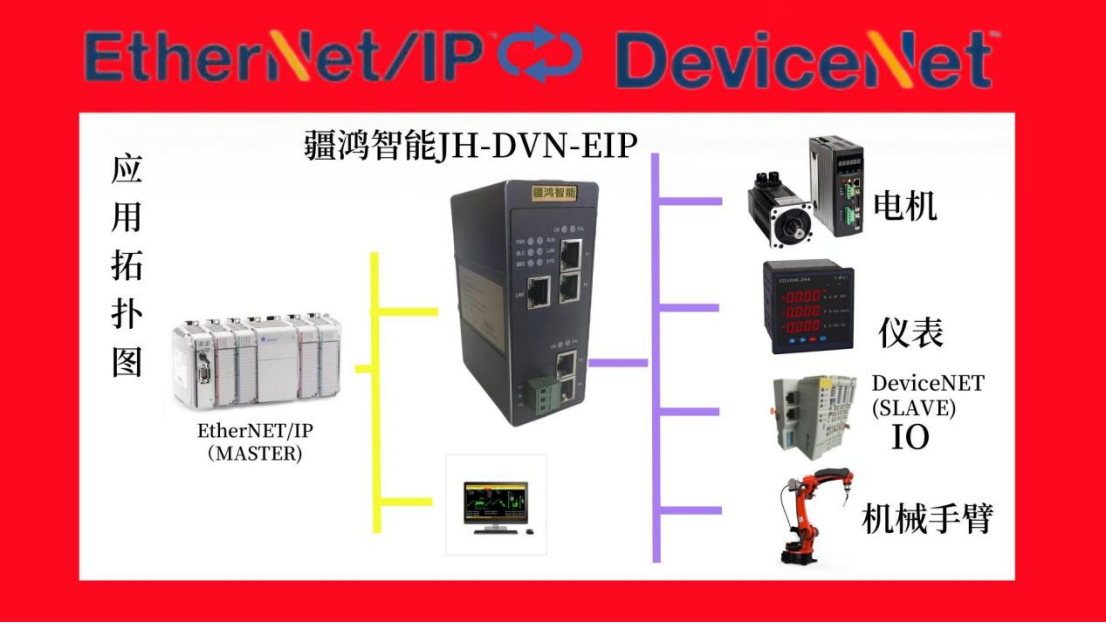

二、 应用拓扑图
三，设备技术参数
最大连接数：63个从站
单个从站输入最大：128字节
单个从站输出最大：128字节
支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根据实际应用需求进行选择。
EtherNet/IP支持字节：500字节.
通常支持10/100Mbps自适应速率，以满足不同网络环境的需求。
支持的以太网协议标准，确保与不同设备的兼容性。
四，配置方法
1、正确连接电源，给JH-EIP-DVN上电;
2、打开配置软件，根据需求在配置软件中进行配置;
3、点击工具栏中的“下载”按钮，将配置下载到网关中;
4、在Studio5000中配置相应的组态，包括要配置的模块，目标设备的IP地址及输入输出大小;
创建工程

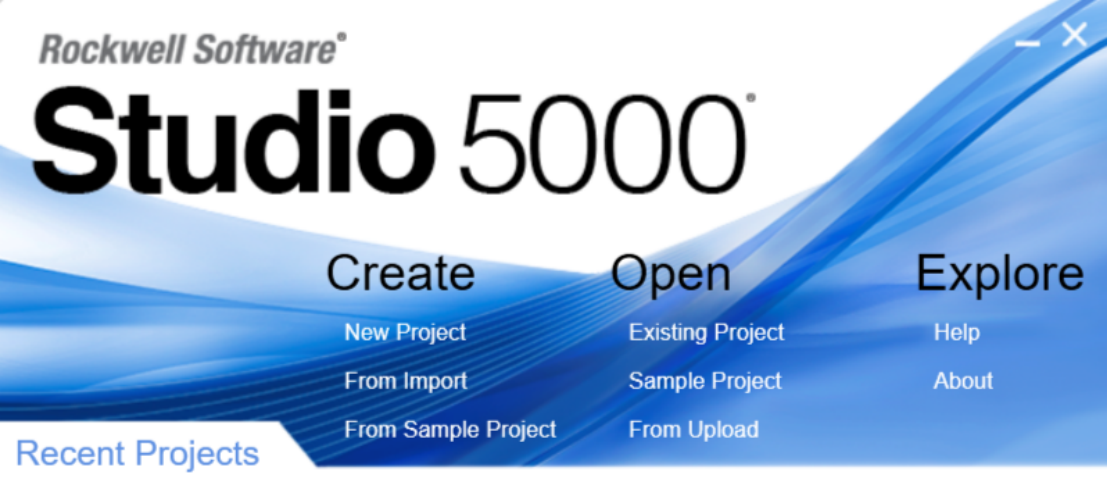

打开Rockwell Studio 5000；
将Studio5000的组态配置下载到PLC中;

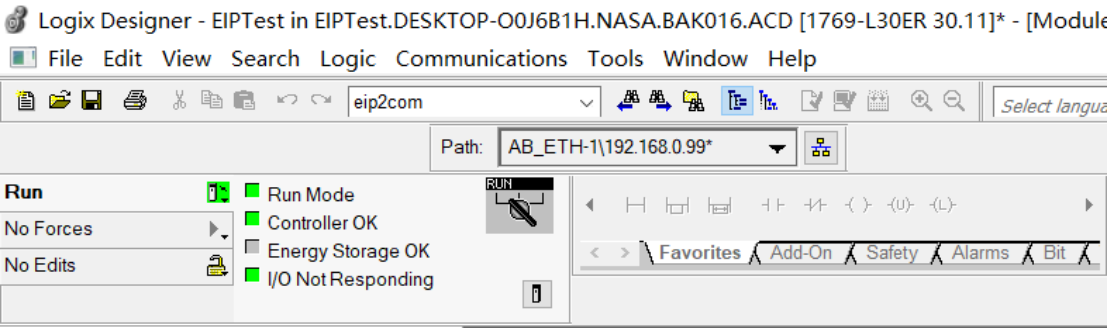

连接已经成功连接，Studio 5000在线，将控制器置成Run模式；
6、等待大约10秒，网关会与PLC之间建立连接，此时RUN灯亮。
五，电器参数
供电：24VDC(±5%)，最大功率3.5W
工作环境温度：-45～85℃，湿度≤95%
防护等级：IP20

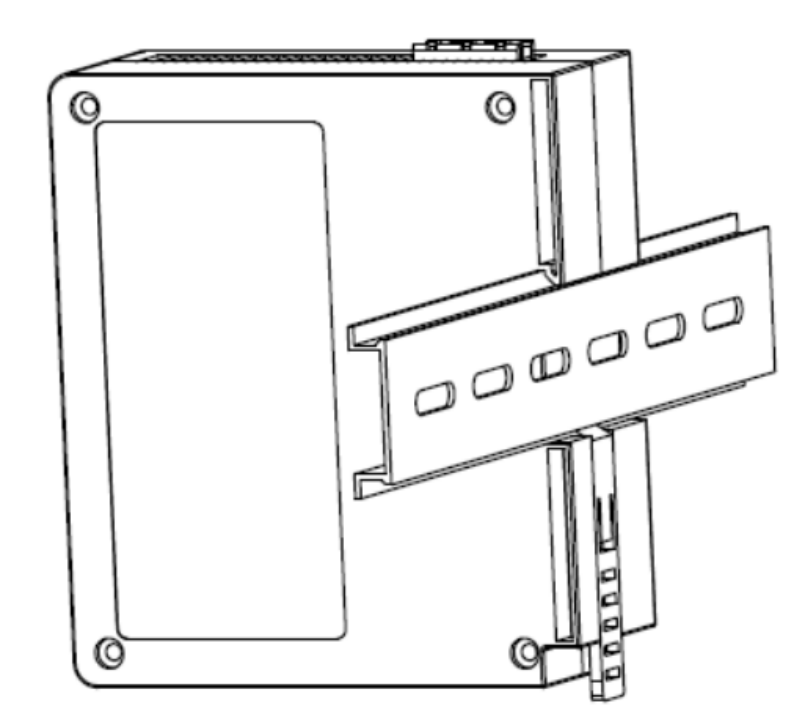

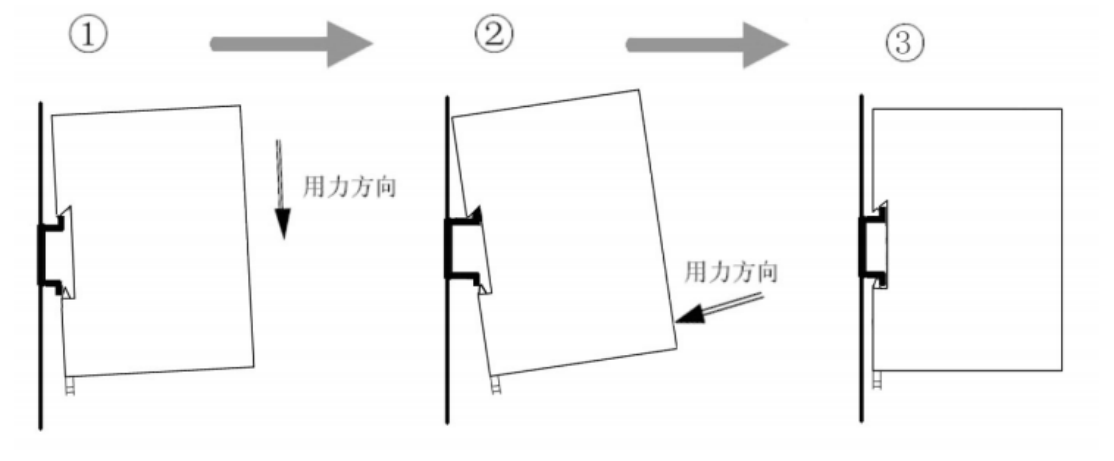

安装方式: DIN-35mm导轨
运行维护及注意事项
模块需防止重压，防止损坏；
模块需防止重击，以防器件损坏；
供电电压控制在说明书的要求范围内，防止内部器件烧坏；
模块防止进水，防止内部器件损坏；
上电前请检查接线，防止接错损坏模块
EtherNet/IP转DeviceNet协议网关，是工业自动化系统中实现异构设备集成的核心组件。它凭借卓越的稳定性和可靠性，高效桥接EtherNet/IP高速总线与DeviceNet网络，实现数据的精准转换与无缝传输。 该网关有效解决了不同协议设备间的通信壁垒，为构建统一、高效的自动化系统提供了可靠的底层通信保障。无论是在提升系统兼容性，还是在优化数据传输效率方面，它都是您的理想选择。 如您需要了解其在可靠性、实时性、带载能力等方面的具体性能指标，我们随时为您提供详细的技术支持。欢迎与我们联系，共同探讨如何利用此网关技术，为您的项目创造价值，驱动智能化升级。
