在工业生产与电力运维中，不少企业会遇到这样的难题：单台变压器配套多台电容补偿柜时，不仅未能实现功率因数稳定达标，反而出现过补、欠补现象，最终产生高额力调电费，违背了补偿节能的初衷。核心原因在于，多台补偿柜未形成科学协同，本文将聚焦两大核心技术要点，详解多电容补偿柜的配合逻辑，帮助企业彻底解决这一运维痛点。
核心痛点：多补偿柜“各自为战”，功率因数难达标、力调电费找上门
对于单台变压器配套多台电容补偿柜的场景，若缺乏协同控制，最常见的问题便是：多台柜子同时投切电容，导致无功补偿过量（过补）或不足（欠补），功率因数频繁波动且难以稳定在标准区间；部分场景中，还会出现部分补偿柜无故退出运行，补偿容量不足，最终使得变压器无功损耗居高不下，力调电费成为企业的“固定负担”。
其实，多台电容补偿柜的配合并非“简单并联、各自工作”，而是需要通过科学的参数设置与采样逻辑规划，让多台柜子形成“协同互补”的工作模式，才能实现功率因数精准达标，从根源上规避力调电费。以下两大核心要点，是实现高效协同的关键。
要点一：差异化设置投切延时，规避同时投切风险
多台电容补偿柜协同工作的首要前提，是避免多台柜子在同一时间投切电容——这是导致过补、欠补的最主要原因。当多台补偿柜同时投入电容时，会瞬间产生过量的无功补偿容量，造成功率因数超过1.0（过补）；若同时切除电容，则会导致无功补偿不足（欠补），功率因数快速下降，触发力调电费罚款。
杭州时域电子的无功补偿技术团队解决这一问题的核心的是：为每台电容补偿柜设置不同的投切延时时间，打破同步投切的可能。而更科学的优化方案是：将延时时间设置为质数（如11秒、13秒、17秒），而非连续整数（如10秒、11秒、12秒）。
为何优先选择质数？因为质数的最大公约数为1，能最大程度降低多台柜子延时时间“重合”的概率。例如，若两台柜子分别设置11秒和13秒的延时，两者再次同时投切的时间间隔为11×13=143秒，远超连续整数延时的重合频率；而若设置10秒和12秒，最短重合间隔仅为60秒，长时间运行后，同步投切的风险会大幅增加。通过质数延时设置，可确保多台补偿柜按不同节奏投切电容，实现无功补偿的“阶梯式调节”，让功率因数稳定在0.9-1.0的合理区间，从源头规避过补、欠补风险。
补充提醒：投切延时的具体数值需结合现场负荷特性调整，负荷波动较大的场景，可适当缩短延时（但仍保持质数差异），确保补偿响应速度；负荷稳定的场景，可适当延长延时，减少电容投切次数，延长设备使用寿命。
要点二：规范电流采样逻辑，避免空载补偿柜“误判”导致补偿失效
在多台电容补偿柜的配置中，部分企业会指定其中一台作为变压器空载无功补偿柜，用于补偿变压器自身的空载无功损耗。但此时，若未规范其他补偿柜的电流互感器（CT）采样范围，极易出现“误判”，导致其他补偿柜全部退出运行，最终造成补偿失效、功率因数不达标。
问题的核心症结在于：电流互感器是电容补偿柜判断无功需求的“核心传感器”，补偿柜通过采集线路中的电流信号，分析无功功率大小，进而判断是否需要投切电容。若其他补偿柜的电流互感器采样范围，包含了空载补偿柜的输出电流，那么空载补偿柜输出的无功电流，会被其他补偿柜误判为“线路无功过量”，进而触发“过补保护”，自动切除自身电容，甚至长期退出补偿运行。

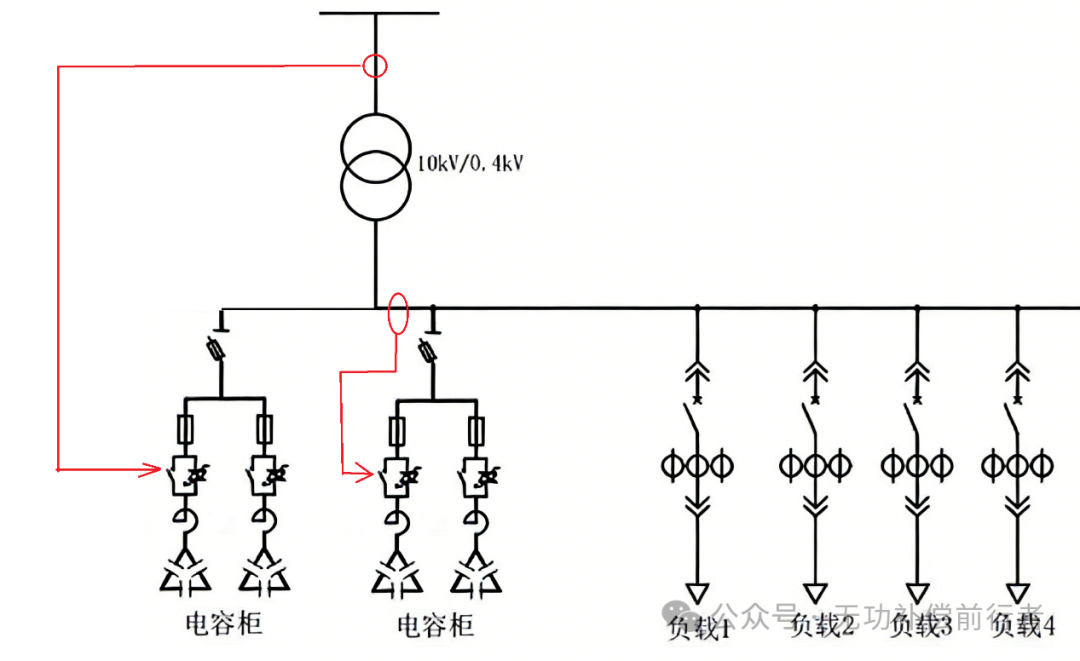

杭州时域电子的无功补偿技术团队的操作规范是：指定为变压器空载无功补偿的柜子，其电流回路需独立设置，其他所有电容补偿柜的电流互感器，严禁包含该空载补偿柜的电流。
具体实施时，可将空载补偿柜的电流互感器单独串联在变压器一次侧，采集变压器自身的空载电流和负载电流；其他补偿柜的电流互感器，则采集负载回路的电流（不包含空载补偿柜的电流回路）。这样一来，其他补偿柜仅根据实际负载的无功需求进行投切调节，空载补偿柜则专门负责抵消变压器自身的空载无功损耗，两者分工明确、互不干扰，避免因“误判”导致的补偿失效，确保整体无功补偿容量充足，功率因数稳定达标。
总结
单台变压器配套多台电容补偿柜时，“协同”是实现功率因数达标、规避力调电费的核心。只需把握两大关键：一是将各柜投切延时设置为不同质数，杜绝同步投切；二是规范电流采样逻辑，避免空载补偿柜被其他柜子误判。无需增加大额设备投入，仅通过科学的参数设置与逻辑优化，就能让多台电容补偿柜发挥最大效用，轻松实现功率因数达标，告别力调电费困扰！
