基于FPGA的数字锁控制电路VHDL代码Quartus仿真

名称：基于FPGA的数字锁控制电路VHDL代码Quartus仿真

软件：Quartus

语言：VHDL

代码功能：

任务及要求：

硬件描述语言VHDL是一种用形式化方法描述数字电路和系统的语言。利用这种语言,数字电路系统的设计可以从上层到下层(从抽象到具体)逐层描述自己的设计思想,用一系列分层次的模块来表示复杂的数字系统。然后,利用电子设计自动化(EDA)工具,逐层进行仿真验证。

设计一个用于数字锁的控制电路,功能要求如下：

1.开锁代码为二位十进制数(BCD码表示),当输入代码的位数和位值与锁内给定的密码一致,且按规定程序开锁时,方可开锁,并点亮开锁指示灯(用输出高电平表示)。否则,系统进入“错误”状态,发出报警信号。

2.开锁程序由设计者确定,并要求锁内给定的密码是可调的。

3.报警方式是点亮指示灯(输出高电平),直到输入复位信号,报警才停止。

FPGA代码Verilog/VHDL代码资源下载：www.hdlcode.com

演示视频：

设计文档：

1. 工程文件

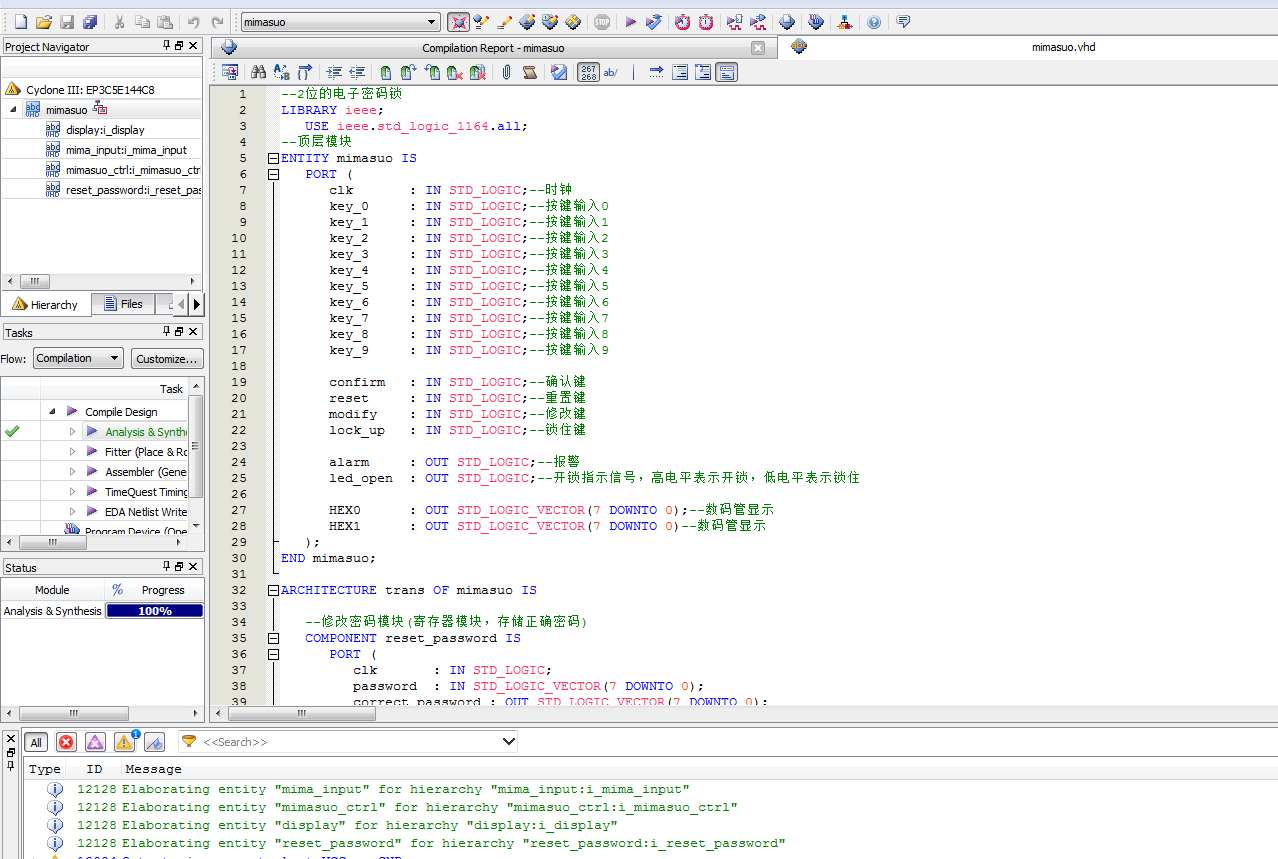

2. 程序文件

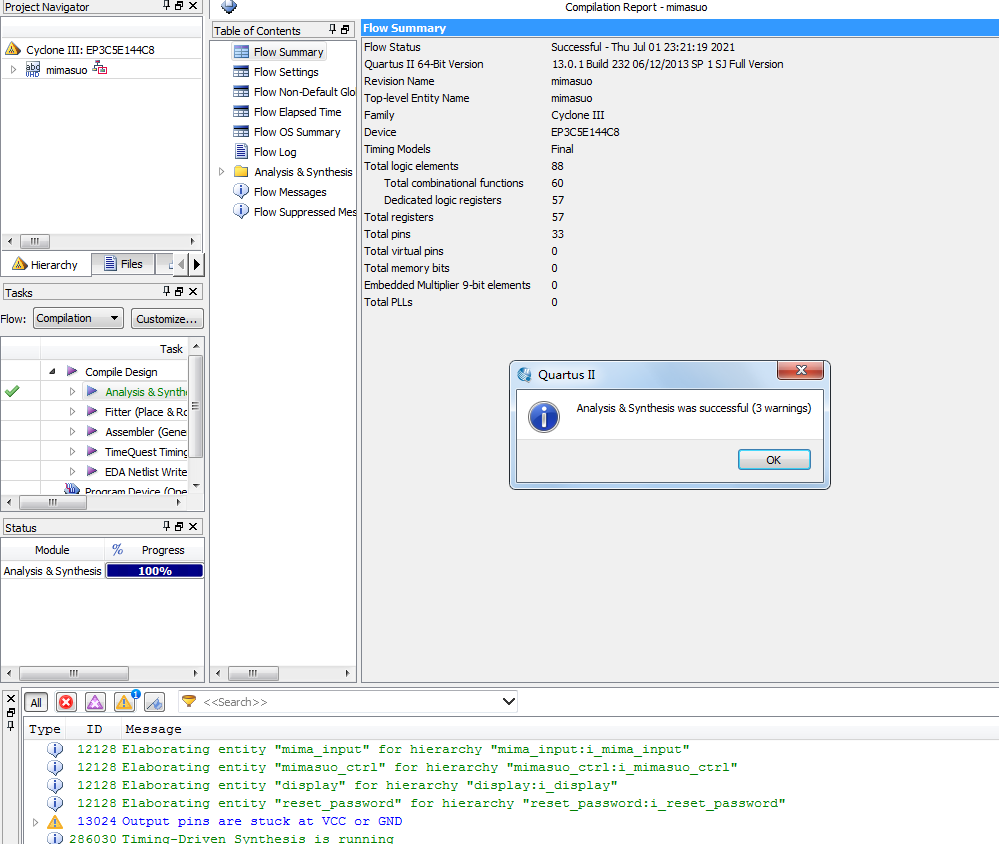

3. 程序编译

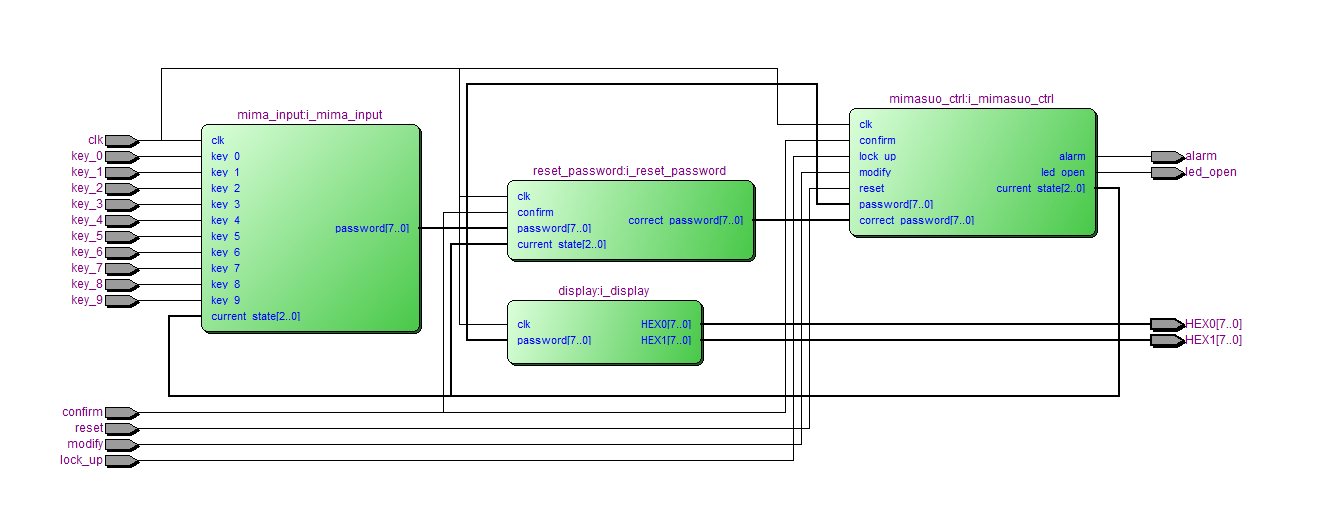

4. RTL图

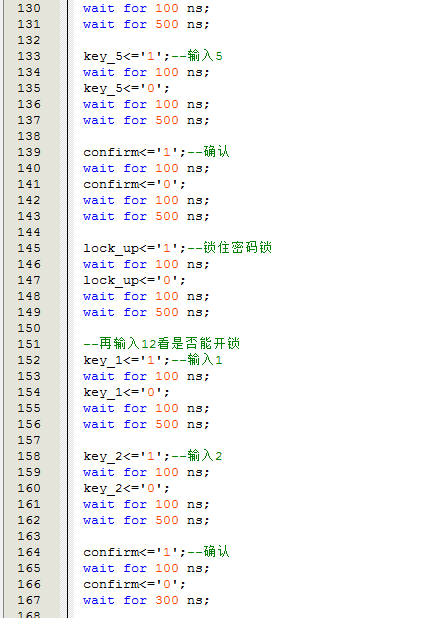

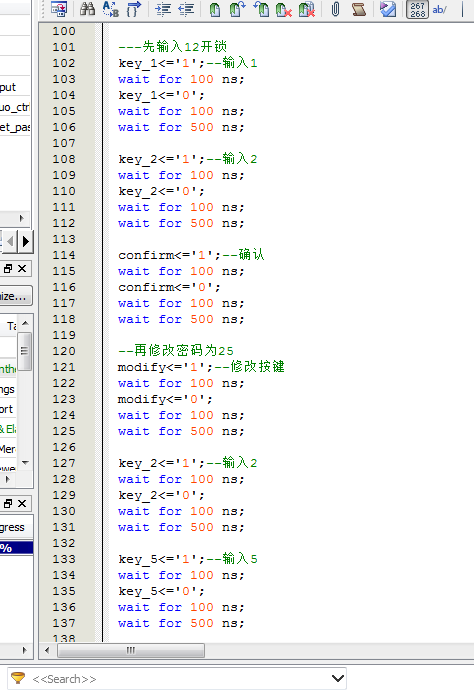

5. Testbench

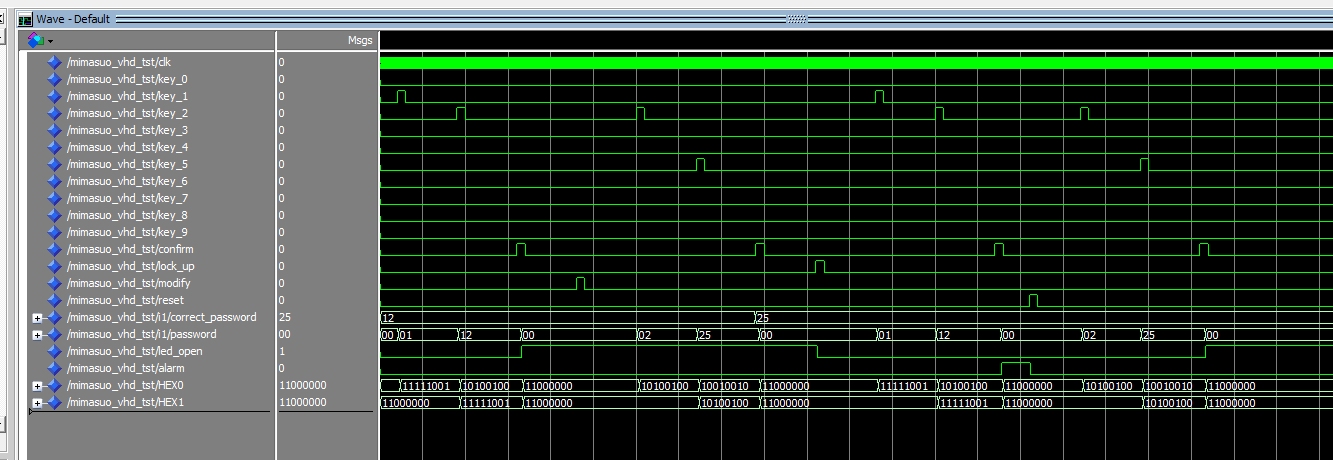

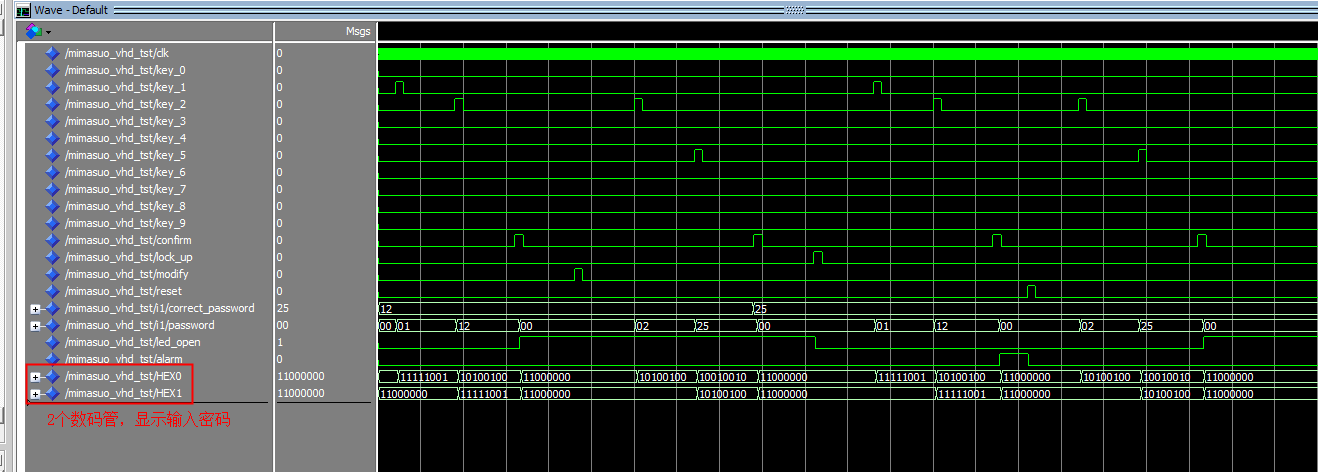

6. 仿真图

仿真图为：先输入初始密码12，开锁，开锁指示灯亮。按下修改密码按键，输入25，确认后将密码修改为25。再输入12，此时无法开锁，密码错误，报警。按下报警复位按键，清除报警。再输入25，确认，开锁，开锁指示灯亮。

部分代码展示:

--2位的电子密码锁
LIBRARY ieee;
   USE ieee.std_logic_1164.all;
--顶层模块
ENTITY mimasuo IS
   PORT (
      clk       : IN STD_LOGIC;--时钟
      key_0     : IN STD_LOGIC;--按键输入0
      key_1     : IN STD_LOGIC;--按键输入1
      key_2     : IN STD_LOGIC;--按键输入2
      key_3     : IN STD_LOGIC;--按键输入3
      key_4     : IN STD_LOGIC;--按键输入4
      key_5     : IN STD_LOGIC;--按键输入5
      key_6     : IN STD_LOGIC;--按键输入6
      key_7     : IN STD_LOGIC;--按键输入7
      key_8     : IN STD_LOGIC;--按键输入8
      key_9     : IN STD_LOGIC;--按键输入9

      confirm   : IN STD_LOGIC;--确认键
      reset     : IN STD_LOGIC;--重置键
      modify    : IN STD_LOGIC;--修改键
      lock_up   : IN STD_LOGIC;--锁住键

      alarm     : OUT STD_LOGIC;--报警
      led_open  : OUT STD_LOGIC;--开锁指示信号，高电平表示开锁，低电平表示锁住

      HEX0      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);--数码管显示
      HEX1      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)--数码管显示
   );
END mimasuo;
ARCHITECTURE trans OF mimasuo IS
   --修改密码模块(寄存器模块，存储正确密码)
   COMPONENT reset_password IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         correct_password : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;
   --例化显示模块
   COMPONENT display IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);--当前输入密码
         HEX0      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0);
         HEX1      : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --例化密码输入模块
   COMPONENT mima_input IS
      PORT (
         clk       : IN STD_LOGIC;
         key_0     : IN STD_LOGIC;
         key_1     : IN STD_LOGIC;
         key_2     : IN STD_LOGIC;
         key_3     : IN STD_LOGIC;
         key_4     : IN STD_LOGIC;
         key_5     : IN STD_LOGIC;
         key_6     : IN STD_LOGIC;
         key_7     : IN STD_LOGIC;
         key_8     : IN STD_LOGIC;
         key_9     : IN STD_LOGIC;
         current_state : IN STD_LOGIC_VECTOR(2 DOWNTO 0);
         password  : OUT STD_LOGIC_VECTOR(7 DOWNTO 0)
      );
   END COMPONENT;
   --例化密码锁控制模块
   COMPONENT mimasuo_ctrl IS
      PORT (
         clk       : IN STD_LOGIC;
         password  : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         correct_password : IN STD_LOGIC_VECTOR(7 DOWNTO 0);
         confirm   : IN STD_LOGIC;
         reset     : IN STD_LOGIC;
         modify    : IN STD_LOGIC;
alarm     : OUT STD_LOGIC;--报警
         lock_up   : IN STD_LOGIC;
         led_open  : OUT STD_LOGIC;
         current_state : OUT STD_LOGIC_VECTOR(2 DOWNTO 0)
      );
   END COMPONENT;

   --定义信号
   SIGNAL current_state    : STD_LOGIC_VECTOR(2 DOWNTO 0);
   SIGNAL password         : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL correct_password : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL led_open_signal   : STD_LOGIC;
   SIGNAL HEX0_signal       : STD_LOGIC_VECTOR(7 DOWNTO 0);
   SIGNAL HEX1_signal       : STD_LOGIC_VECTOR(7 DOWNTO 0);
BEGIN

点击链接获取代码文件：http://www.hdlcode.com/index.php?m=home&c=View&a=index&aid=697
