俄罗斯方块游戏VGA显示设计 Verilog QuartusII

名称

俄罗斯方块游戏VGA显示设计 Verilog QuartusII

软件

QuartusII

语言

Verilog

代码功能

该代码实现了经典俄罗斯方块游戏的核心逻辑，包括方块生成、移动、旋转、消除行等功能。通过硬件描述语言实现了游戏的实时性和高效性。

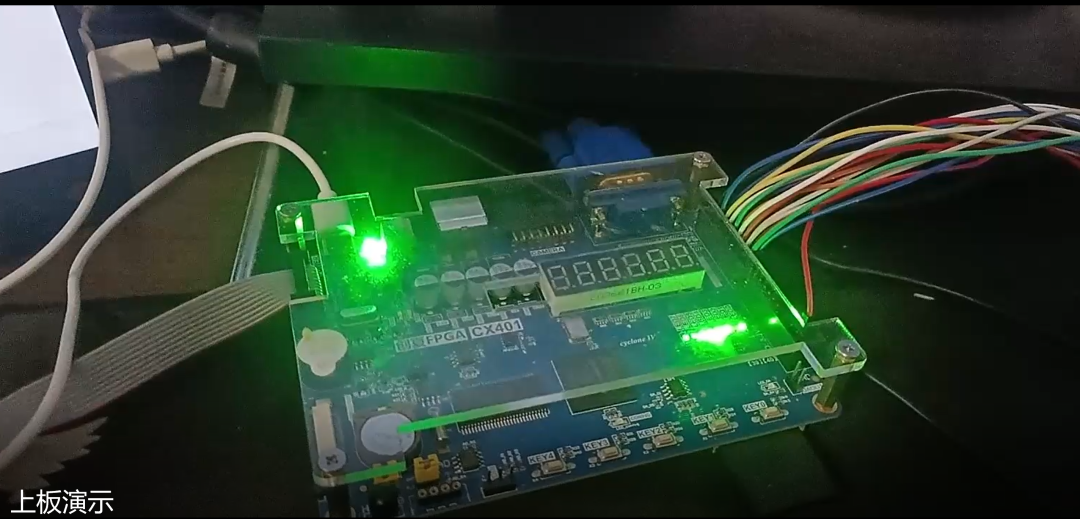

代码已在CX401开发板验证

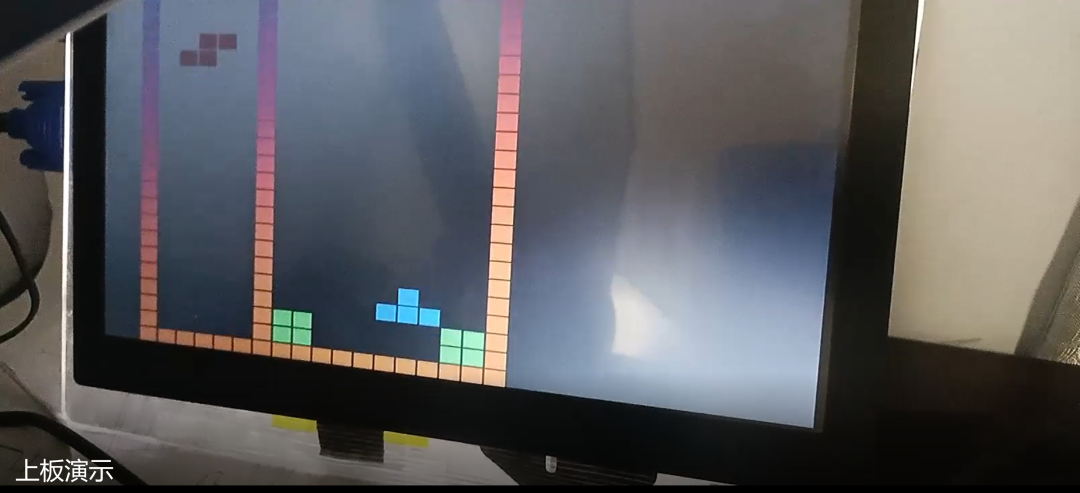

演示视频：

代码实现思路

代码设计采用模块化思想，将游戏逻辑分解为多个独立模块。主要模块包括：

·时钟模块：生成游戏所需的时钟信号。

·控制模块：处理用户输入并控制方块的移动和旋转。

·显示模块：将游戏状态输出到显示设备。

·消除模块：检测并消除已填满的行。

通过状态机设计实现了游戏的流程控制，确保了各模块之间的协同工作。设计中充分考虑了硬件资源的利用率和时序约束。

通过以上模块的协同工作，实现了俄罗斯方块游戏的完整功能。

部分代码：

//game
module TetrisTop(
inputclk,
inputrst,
inputKeyLeft,
inputKeyRight,
inputKeyChange,
//input current display position
input[8:0]x_addr,
input[8:0]y_addr,
//output current display data
output[23:0]odata
);
wireWall;
wire[23:0]WallData;
wireNextDisplayEn;
wire[23:0]  NextDisplayData;
wireUpdateEnable;
wire[9:0]NextDot1;
wire[9:0]NextDot2;
wire[9:0]NextDot3;
wire[9:0]NextDot4;
wireCurrDisplayEn;
wire[23:0]CurrDisplayData;
wireMapDisplayEn;
wire[23:0]MapDisplayData;
wire[2:0]Index;
TerisWall  TerisWall_HP(
.clk(clk),
.rst(rst),
//input current display position
.x_addr(x_addr),
.y_addr(y_addr),
//output cuurent display position is Wall or not,and data
.Wall(Wall),
.WallData(WallData)
);
TerisNextChart TerisNextChart_HP(
.clk(clk),
.rst(rst),
.x_addr(x_addr),
.y_addr(y_addr),
.UpdateEnable(UpdateEnable),
.NextDisplayEn(NextDisplayEn),
.NextDisplayData  (NextDisplayData),
.CurrIndex(Index),
.NextDot1(NextDot1),
.NextDot2(NextDot2),
.NextDot3(NextDot3),
.NextDot4(NextDot4)
);
TerisDisplay  TerisDisplay_HP(
.clk(clk),
.rst(rst),
.Wall(Wall),
.WallData(WallData),
.NextDisplayEn(NextDisplayEn),
.NextDisplayData(NextDisplayData),
.CurrDisplayEn(CurrDisplayEn),
.CurrDisplayData(CurrDisplayData),
.MapDisplayEn(MapDisplayEn),
.MapDisplayData(MapDisplayData),
.odata(odata)
);
TerisGaming TerisGaming_HP(
.clk(clk),
.rst(rst),
.KeyLeft(KeyLeft),
.KeyRight(KeyRight),
.KeyChange(KeyChange),
.x_addr(x_addr),
.y_addr(y_addr),
.Index(Index),
.NextDot1(NextDot1),
.NextDot2(NextDot2),
.NextDot3(NextDot3),
.NextDot4(NextDot4),
.UpdateEnable(UpdateEnable),
.MapDisplayEn(MapDisplayEn),
.MapDisplayData(MapDisplayData),
.CurrDisplayEn(CurrDisplayEn),
.CurrDisplayData(CurrDisplayData)
);
endmodule

代码获取（付费下载）：
